1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. DC överspänningsskydd är inte installerat.
Avtal
Besiktningsrapport
8.3
Installation genom
EcoKraft
Datum
23 april 2024
Ort
Hållnäs, Uppsala län
87% godkända13% ej godkända
Om installationen
PanelerAE SOLAR: AE CMD-108BDE
MontagesystemTaberg Marksystem
VäxelriktareSMA: Sunny Tripower X 12-25kW-50
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörÖverspänningsskydd DC
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Lantbruk, Lantbruk
Anmärkningar
2/102.1 Överspänningsskydd AC
Inte godkändAC överspänningsskydd saknas enligt gällande krav.
Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49
2.2 Överspänningsskydd DC
Inte godkändDC överspänningsskydd saknas enligt gällande krav.
Elinstallationer i lantbruk och hästverksamhet, Solcellsanläggningar 24, Sida 49
Godkända kontrollpunkter
8/10FrånskiljareInfälld installationKopplingsutrustning (centraler) brandklassningKopplingsutrustning brandklassningLedningssystemMekaniskt skyddPlacering av växelriktareSkydd mot gnagare
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, AE SOLAR: AE CMD-108BDE
Godkända kontrollpunkter
16/16Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Taberg Marksystem
Anmärkningar
4/195.1 CC mått markstativ
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt.
Snö- och vindlastberäkning

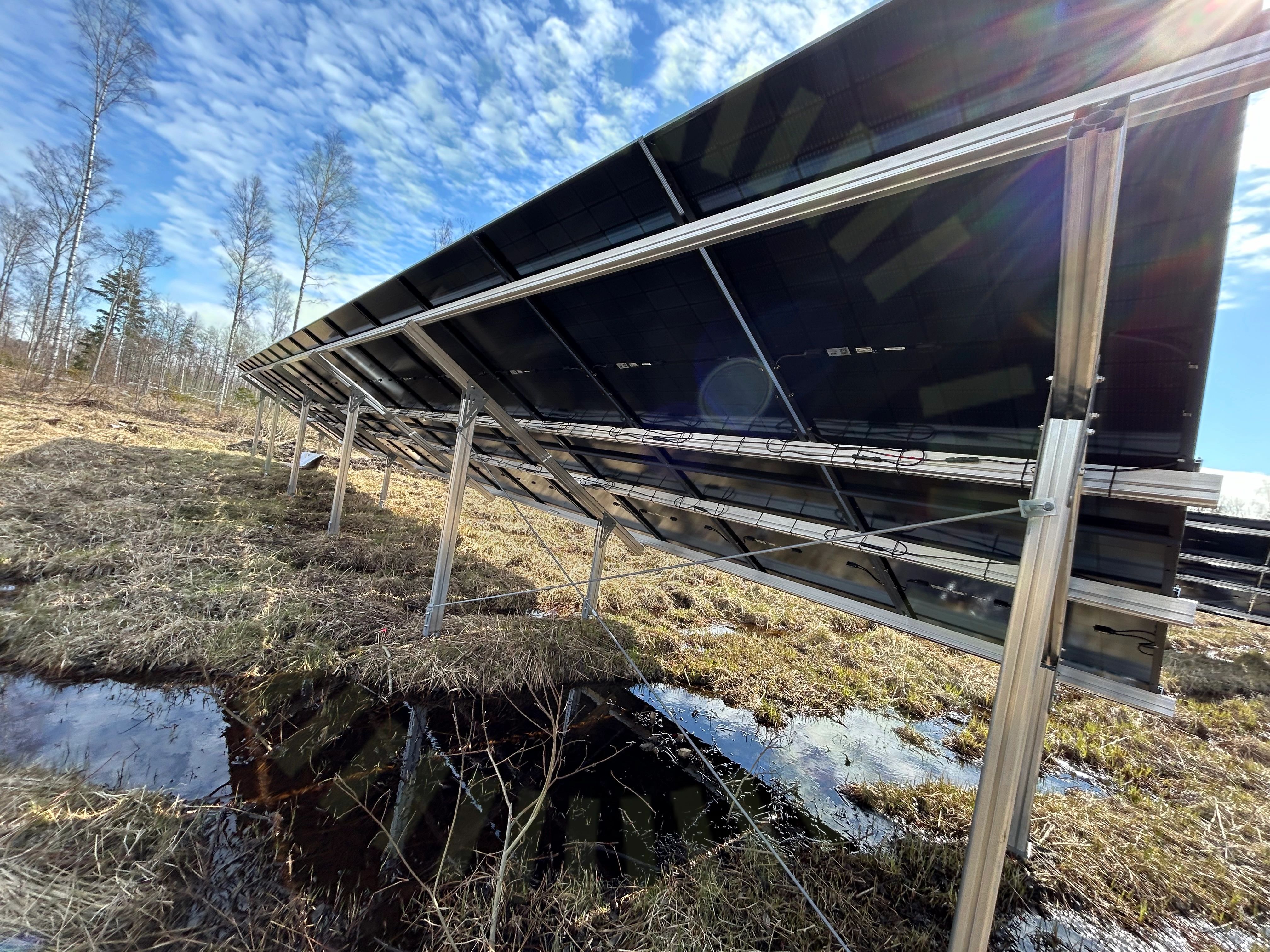

5.2 Spännkryss
Inte godkändSpännkryss är inte placerade enligt tillverkarens anvisningar.
Tillverkarens anvisningar

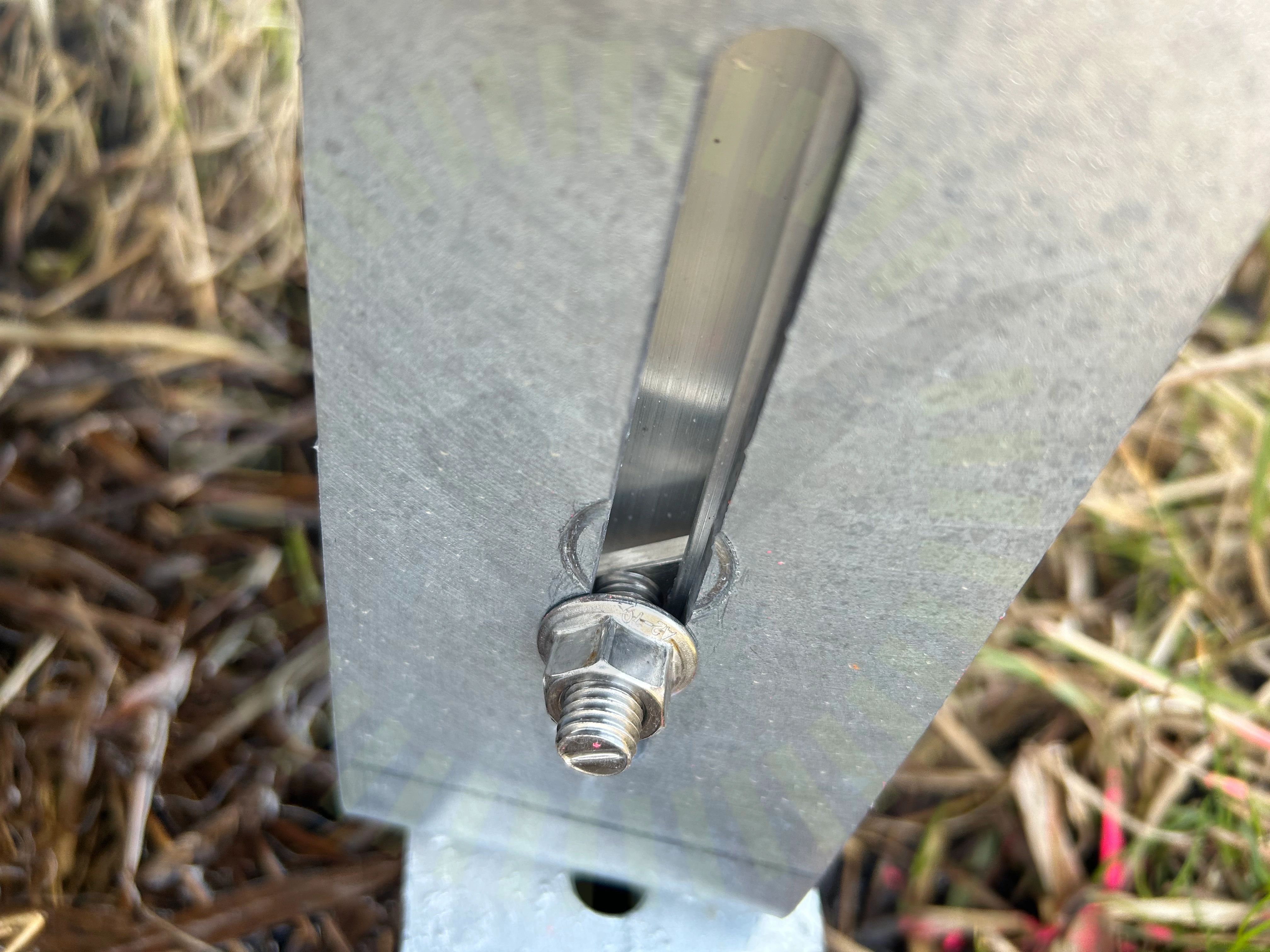

5.3 T-bult
Inte godkändEtt flertal t-bultar ligger inte korrekt i skenorna.
5.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
15/19DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning markstativKabeldragning mellan takytorKabeluppfästningMarkinfästningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenskarvarVäderbeständigt materialÄndklämmor

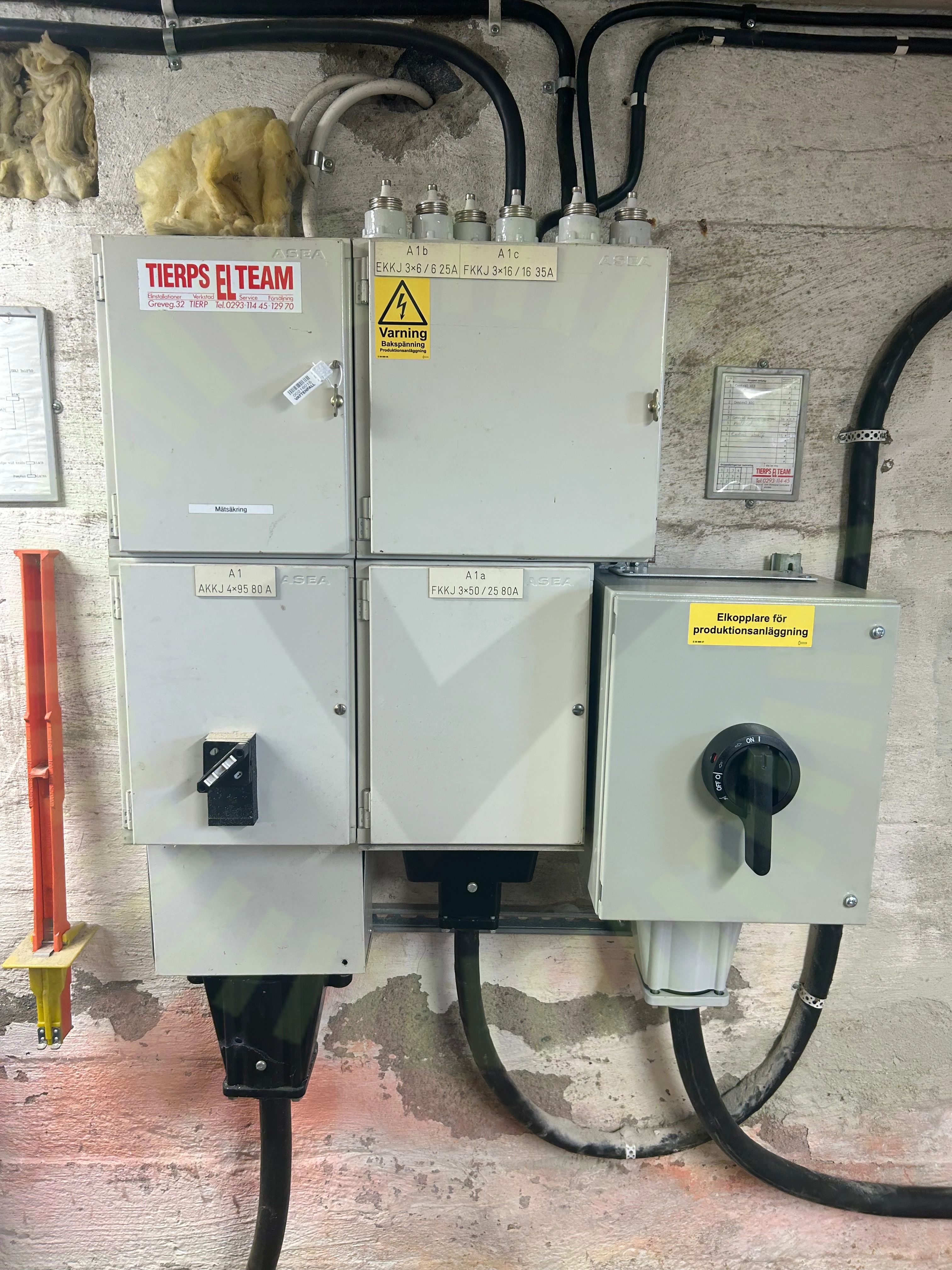

Undercentral
Anmärkningar
1/6

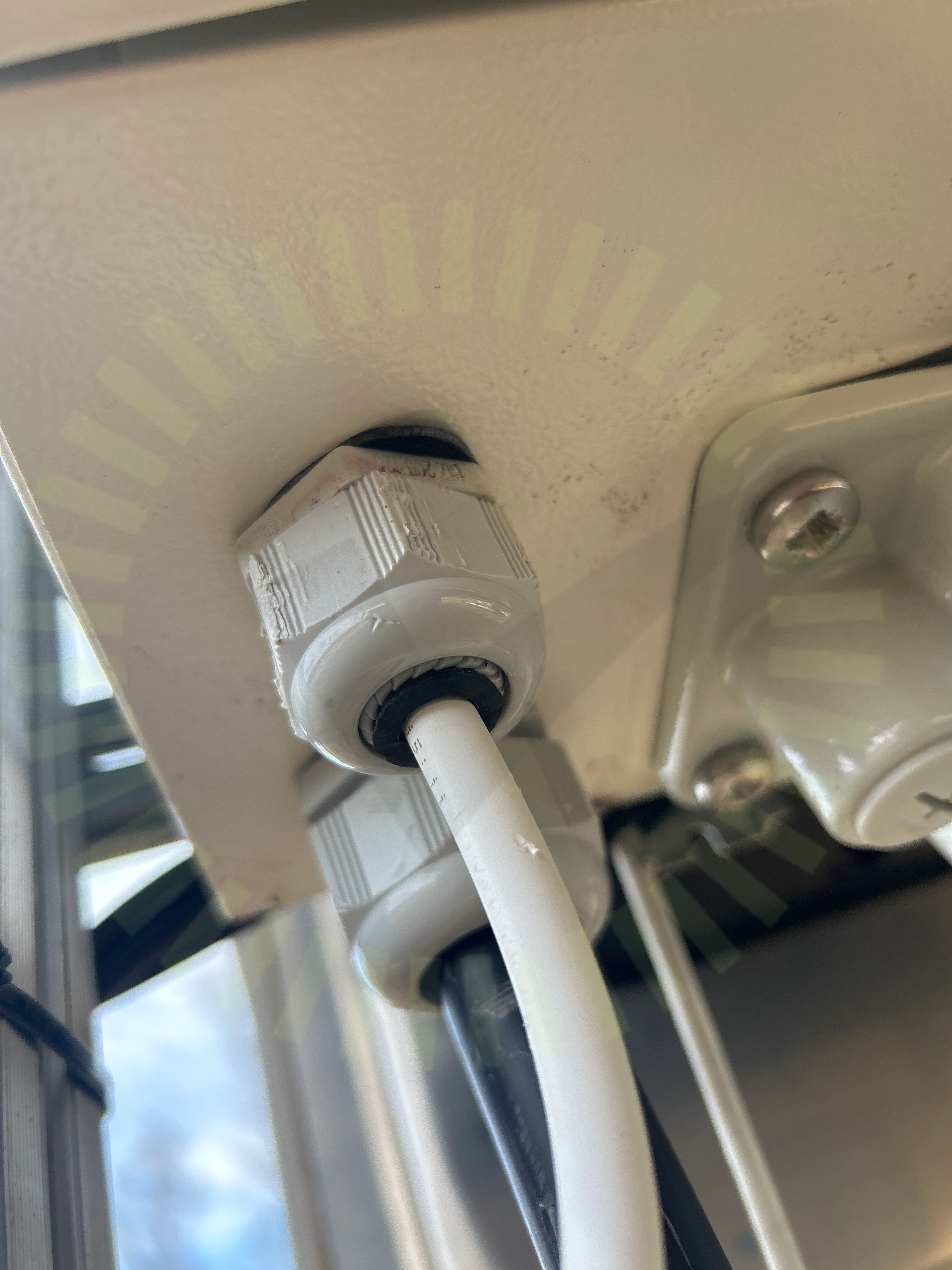

6.1 Kabelinföringar
Inte godkändKabel till uttag sitter inte fast i förskruvningen.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4
7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)

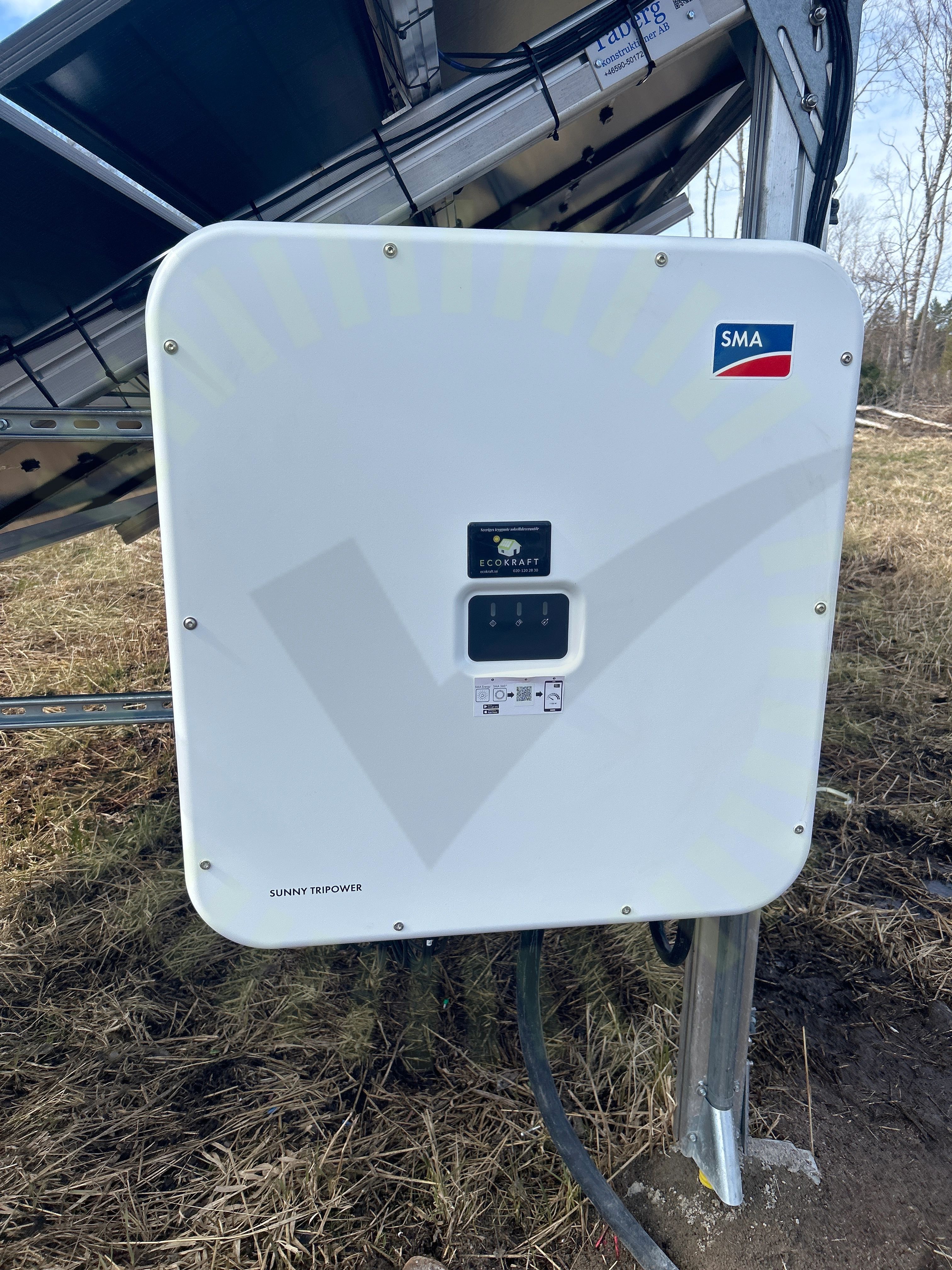

7.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/34
8.1 Fastsäkring av produkt
Inte godkändVäxelriktaren är inte fastsäkrad ordentligt. Skruv saknas på båda sidor.
STPxx-50-BE-sv-10 | Version 1.0, Sida 27

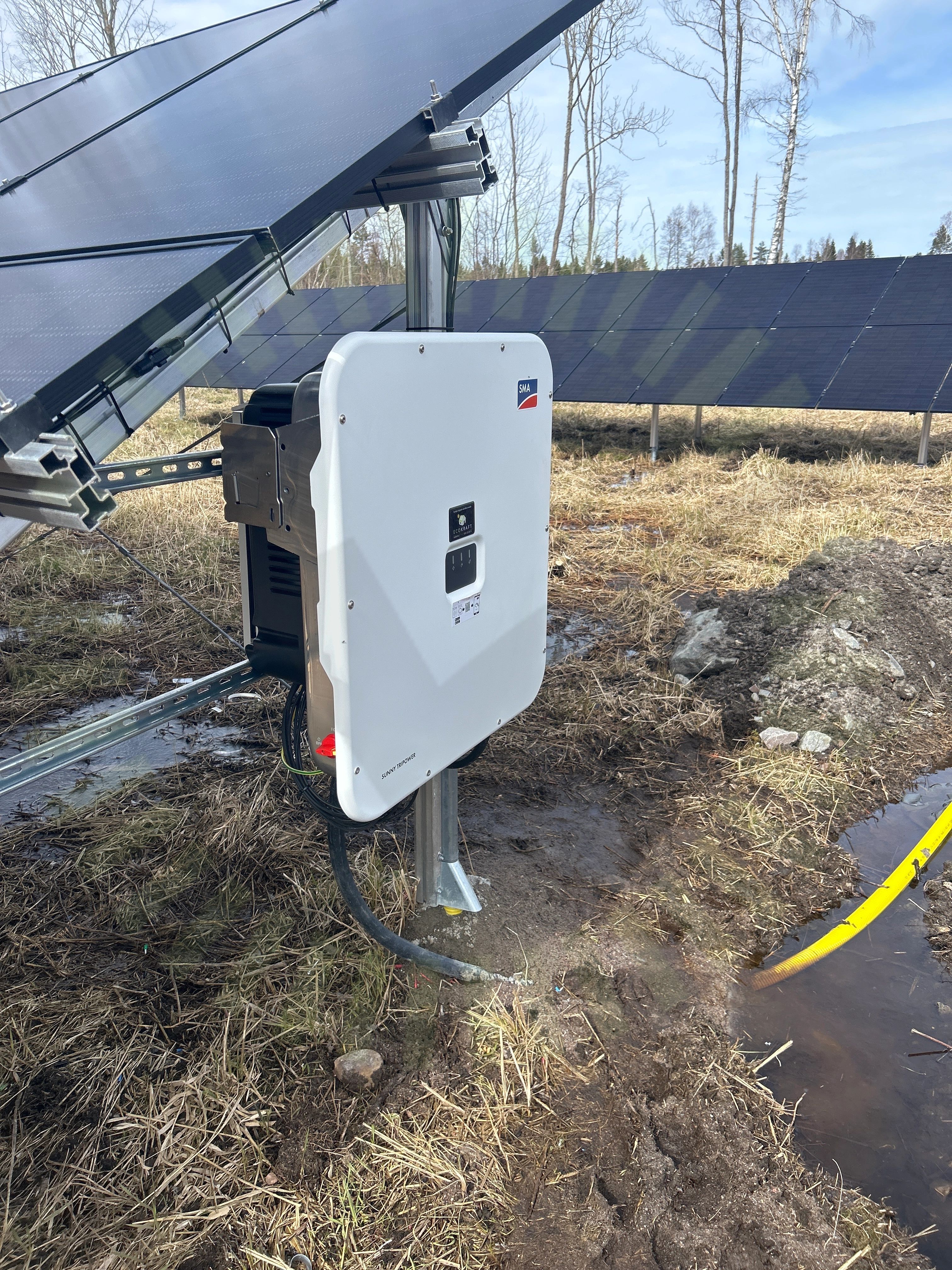

8.2 Väderskydd
Inte godkändTillverkaren tillåter inte att växelriktaren placeras i direkt solljus.
STPxx-50-BE-sv-10 | Version 1.0, Sida 24
Godkända kontrollpunkter
30/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter tätningDC Max StrömDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningJordfelsbrytareKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetTätningsinsattsVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
2/34GenomföringarSträngdesign
