Besiktningsrapport

9.3

Installation genom

Klimatprojekt i Mälardalen

Datum

23 februari 2023

Ort

Strängnäs, Södermanlands län

Stress på kontakter

Infästning Råspont

Infästning avstånd takstol

96% godkända4% ej godkända

Om installationen

PanelerDenim: U - M3

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareSolis: S5-GR3P(3-20)K

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Klimatprojekt i Mälardalen som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Denim: U - M3

Anmärkningar

1/15

1.1 Stress på kontakter

Inte godkänd

Kontakter hänger fritt mellan skenor

Godkända kontrollpunkter

13/15

DräneringshålFästens placeringFöremål mot bakstyckeKontakterKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkadorSkadorSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/15

Förbindelse av kontakter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Solis: S5-GR3P(3-20)K

Anmärkningar

1/34

3.1 Direkt solljus

Rekommendation

Risk att växelriktaren utsätts för direkt solljus.

Tillverkarens anvisningar

Godkända kontrollpunkter

33/34

AC Anslutning VäxelriktareAC BöjradieAC GenomföringarAC Kablage förläggningAC kablage skadaAC kablage skarp kantAvståndAvtalDC Genomföringar DC Kablage egenskaperDC Kablage förläggningDC Kablage skadaDC Kablage skyddFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningMätprotokoll DCPESkadorSträngschemaSäkringsdimensionTillförlitligt fästUtrymmeVarning för backspänningVarning för likspänningVentilationVinkel

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak, Van der Valk: ValkPitched - Clamp

Anmärkningar

1/1

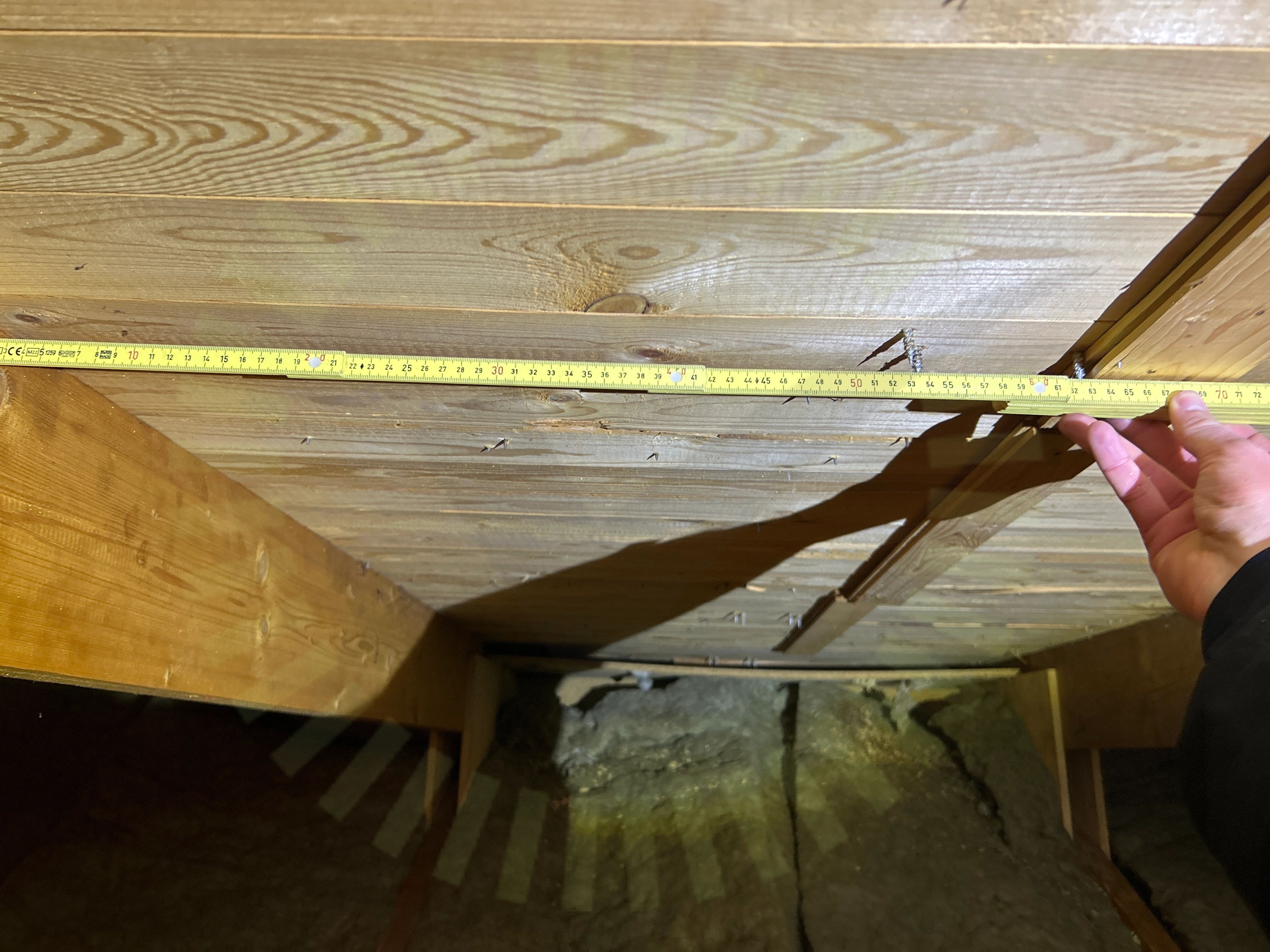

5.1 Infästning avstånd takstol

Inte godkänd

Råspontsinfästning överskrider tillverkarens godkända avstånd från takstol. Max 300mm.

Van der Valk: ValkPitched - Clamp

Anmärkningar

1/18

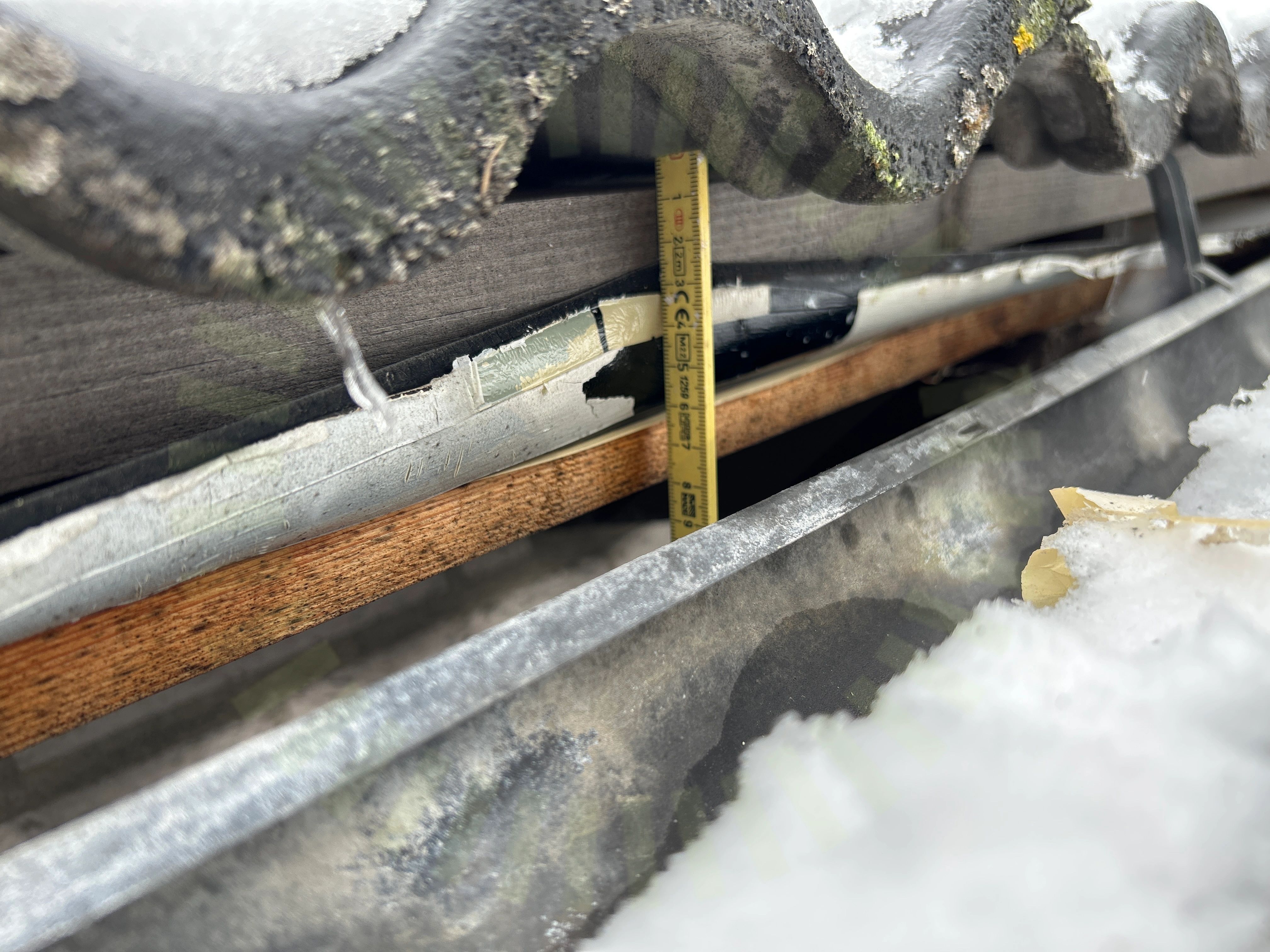

6.1 Infästning Råspont

Inte godkänd

Råspontens tjocklek uppfyller inte tillverkarens krav för montage i råspont. Minst 20mm

Tillverkarens anvisningar

Godkända kontrollpunkter

16/18

Avstånd pannaFrämmande materialInfästningarnas CC måttKabeluppfästningMittklämmorPanelramens tjocklekShimsSkadorSkarp kantSkenornas infästningSkenornas skarvSkenornas överhängSkyddSlutfästeSnö- och VindlastberäkningVäderbeständigt material

Ej tillgängligt vid besiktning

1/18

Takgenomföring
