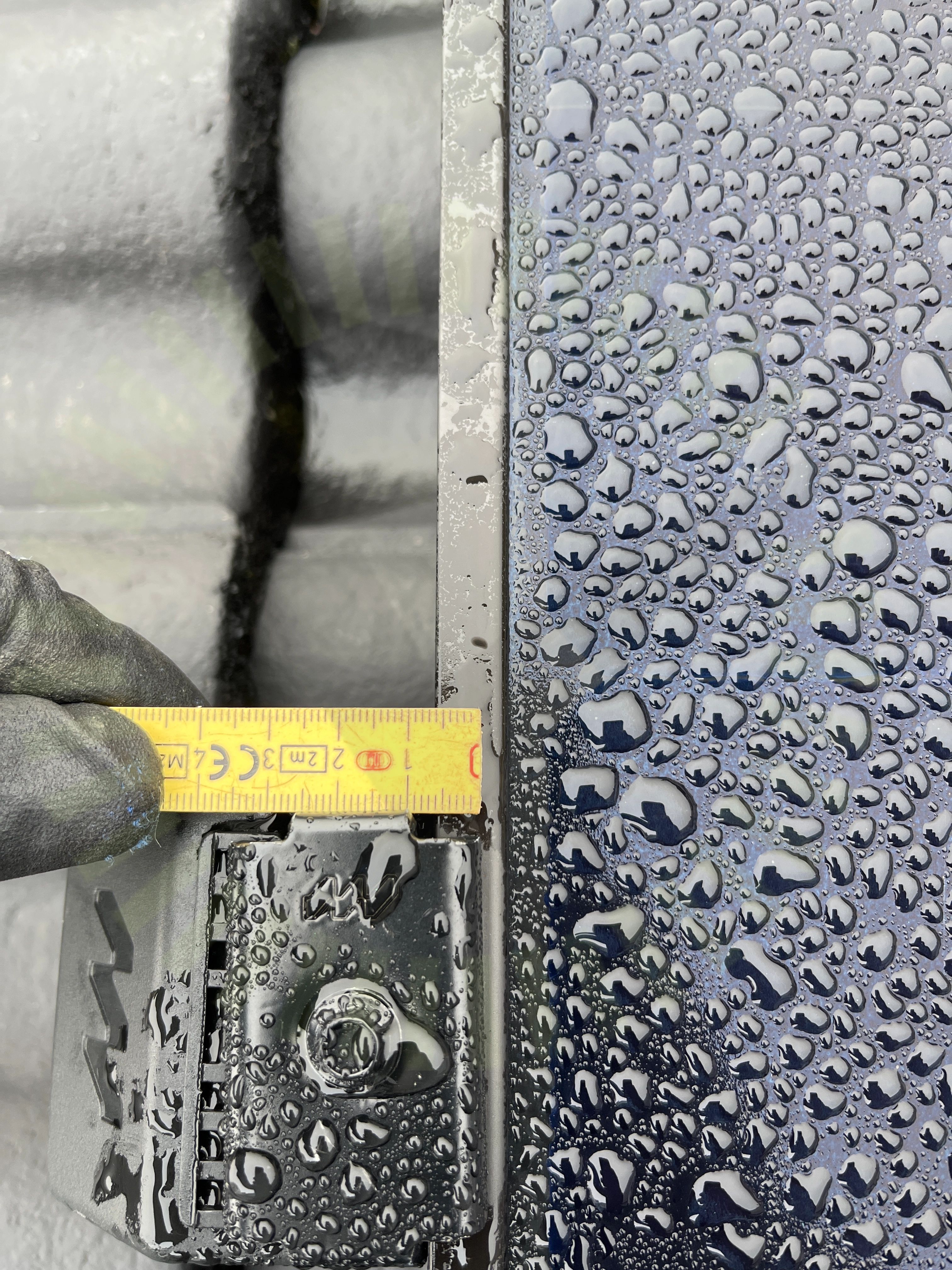

3.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Besiktningsrapport
9.3
Installation genom
Nova Solar
Datum
20 februari 2024
Ort
Askim, Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
TillbehörUndercentral
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmän
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
CHINT: Sungrow DTSU666
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Longi: LR5-54HTB
Anmärkningar
1/18Godkända kontrollpunkter
16/18Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/18Strängförläggning
Nordmount Panntak: Bärläkt
Anmärkningar
2/22
4.1 Skenornas infästning
Inte godkändSkenan har inte fästs korrekt och sitter därför löst.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
4.2 Skenskarvar
Inte godkändFör få plåtskruv har använts till skenskarv.
Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2
Godkända kontrollpunkter
20/22Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Smartmätare
Anmärkningar
1/1

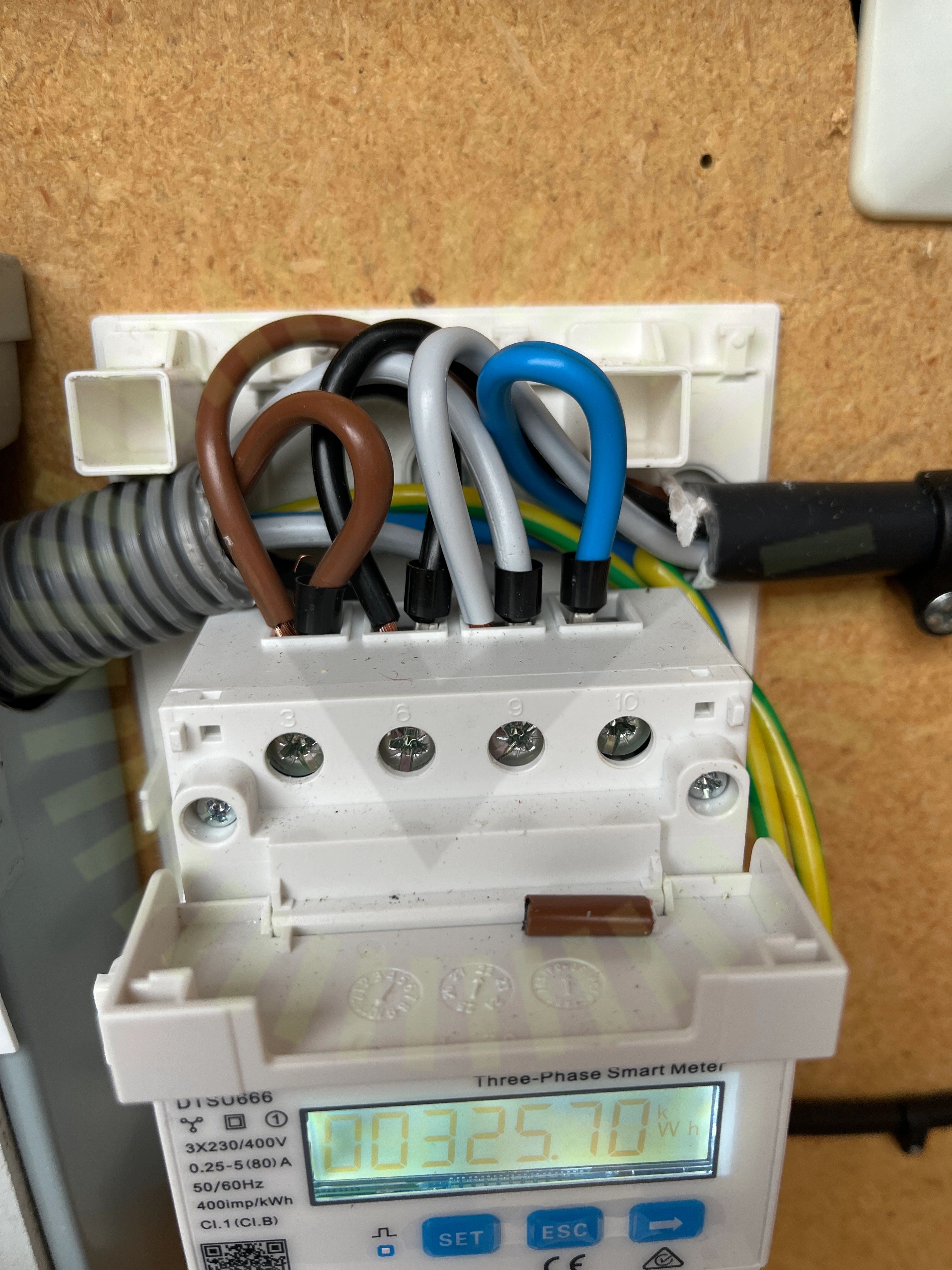

5.1 Anslutning ledare
Inte godkändMångledare ligger ihop med solid ledare. Kardeler spretar även från ändhylsan.
SunGrow: SBR(XXX)
Godkända kontrollpunkter
14/15Batteri PEBatterimodulFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Ej tillgängligt vid besiktning
1/15DC anslutning
SunGrow: SH5-10RT
Anmärkningar
3/40
7.1 Anslutning av ledare
Inte godkändKardeler spretar från plint.
SS 436 40 00 (134.1.4)
7.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln kan hantera.
SS 436 40 00 (312.2.1.2 / 512.1.2)

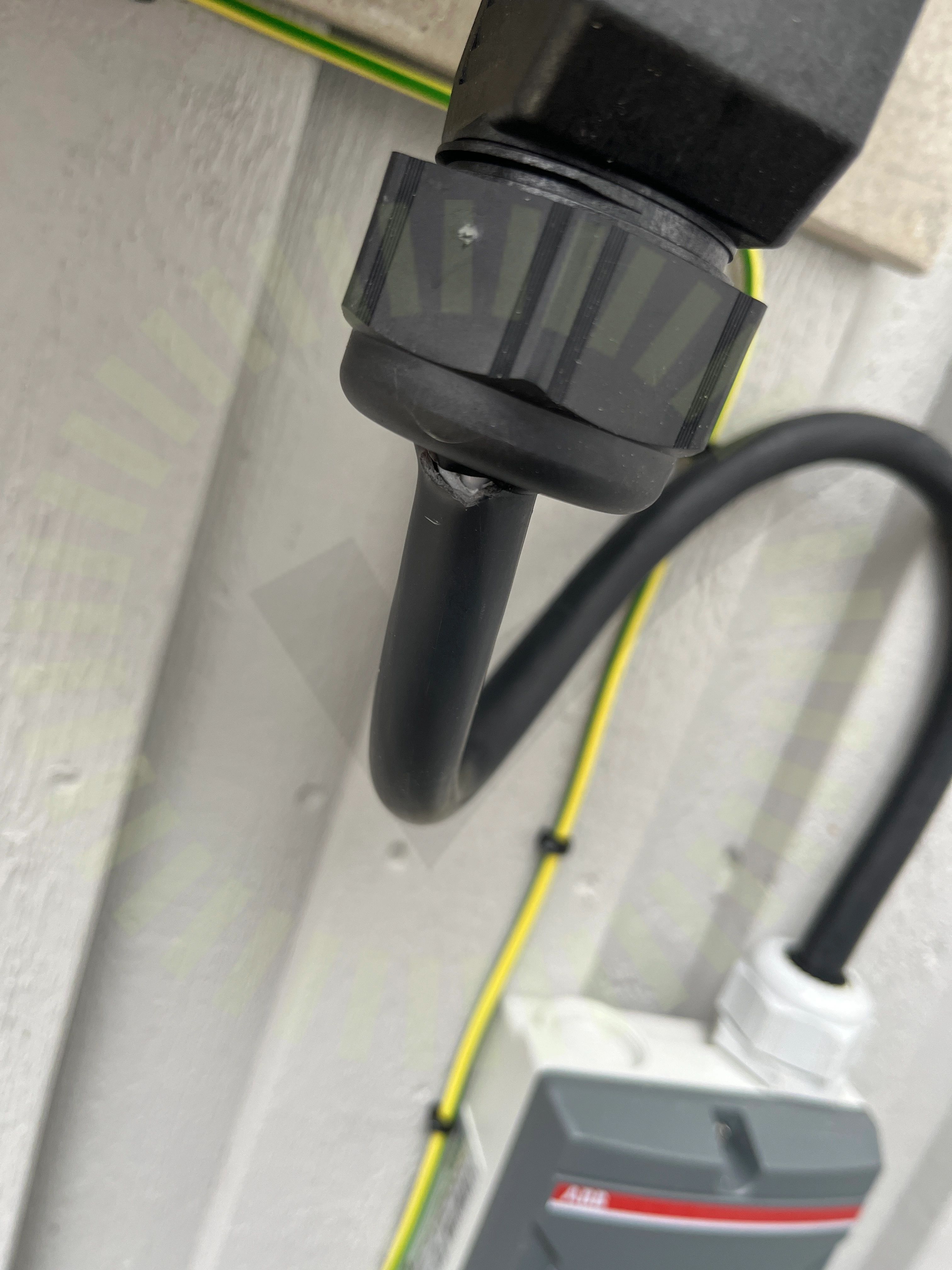

7.3 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare är synliga innan kabeln går in i förskruvningen.
SS 436 40 00 (412.2.2.1)
Godkända kontrollpunkter
37/40AC kablage förläggningAC Kablage förläggningAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
