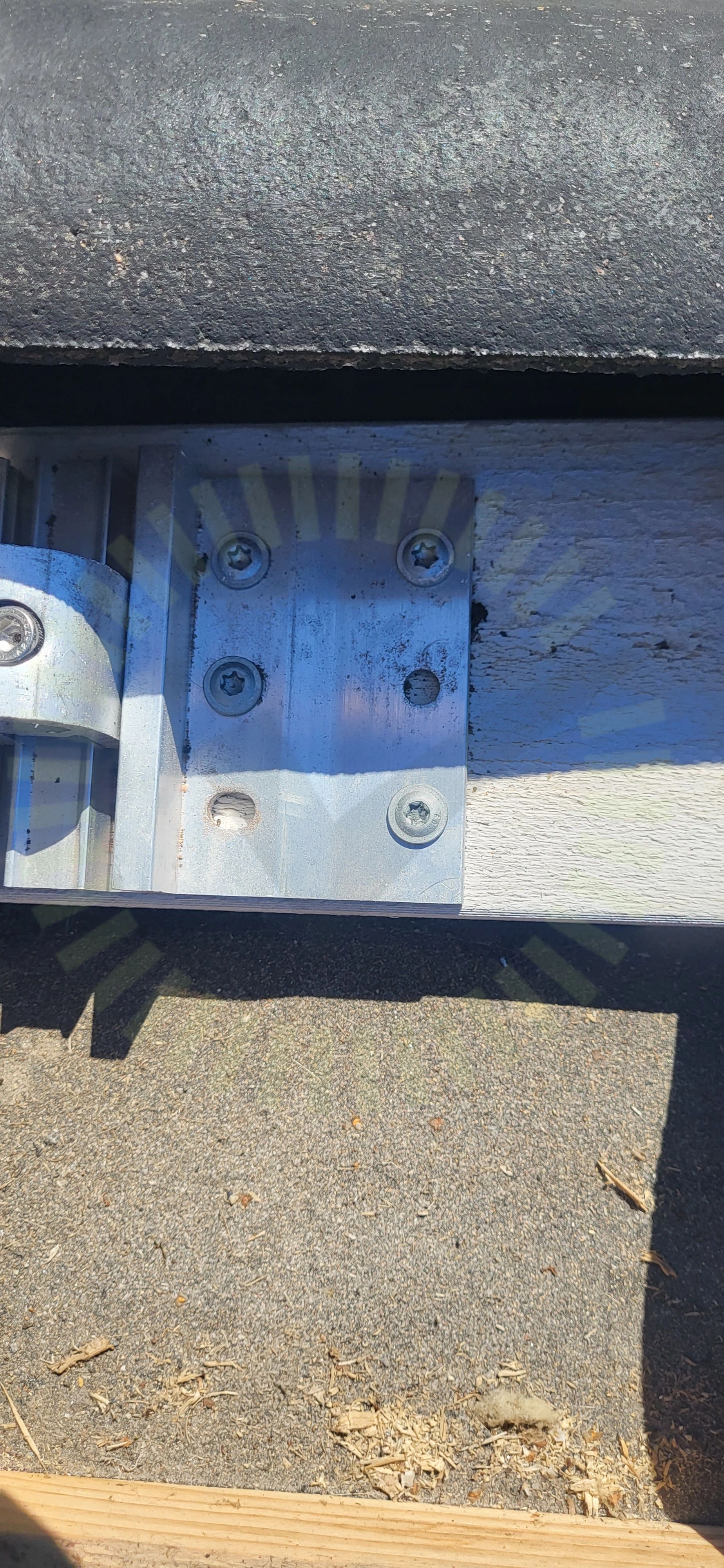

1.1 Infästning utanför takstol
Inte godkändKroken i bild är ej monterad i takstol. Monteringen uppfyller ej tillverkarens anvisning om infästning utanför takstol
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 19
Besiktningsrapport
8.1
Installation genom
BBK Group
Datum
9 maj 2023
Ort
Oxie, Skåne län
85% godkända15% ej godkända
Om installationen
PanelerREC: Alpha Pure
MontagesystemK2: SingleRail: CrossHook 4S
VäxelriktarePLENTICORE plus
BatteriBYD: HVM Battery-Box Premium (8.3-22.1)
Installerad av BBK Group som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
K2: SingleRail: CrossHook 4S
Anmärkningar
8/27

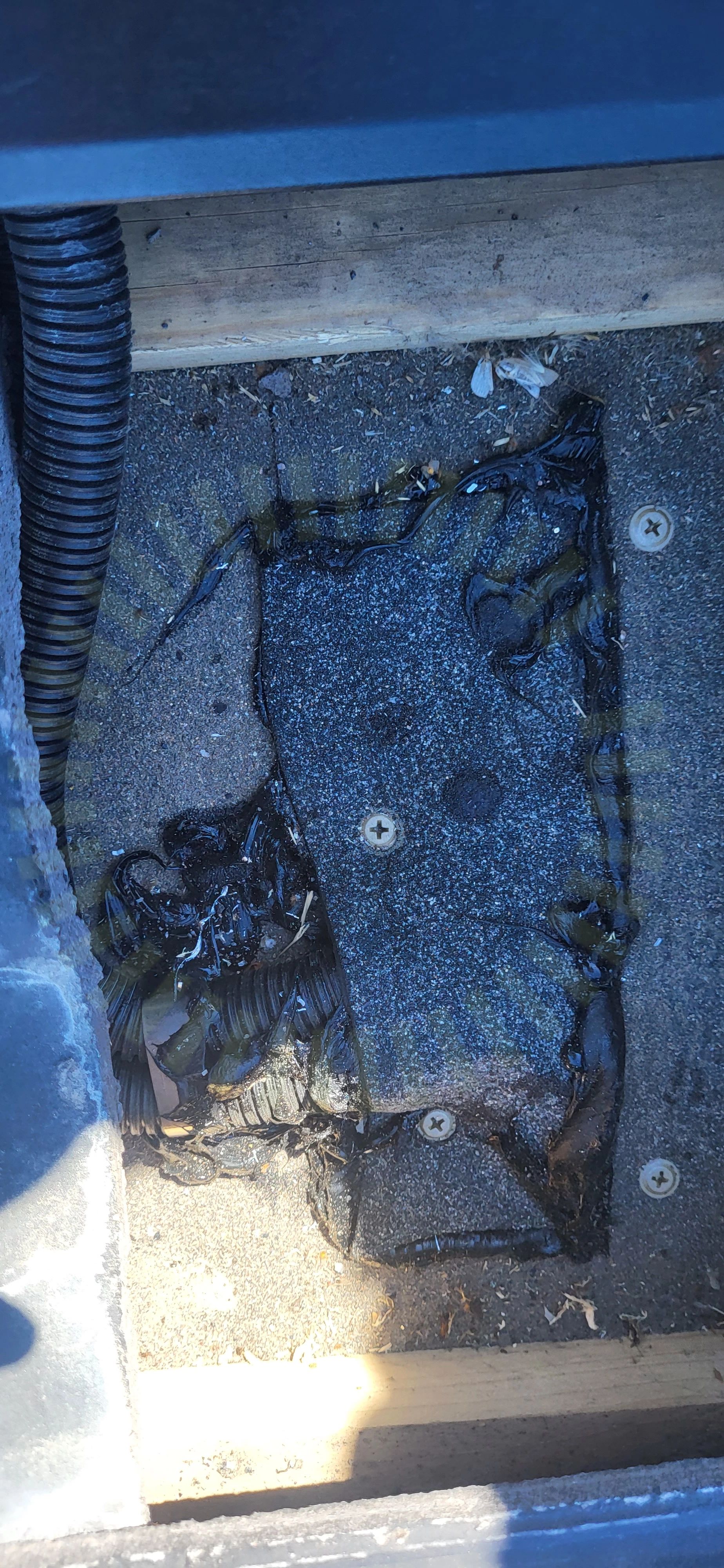

1.2 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.

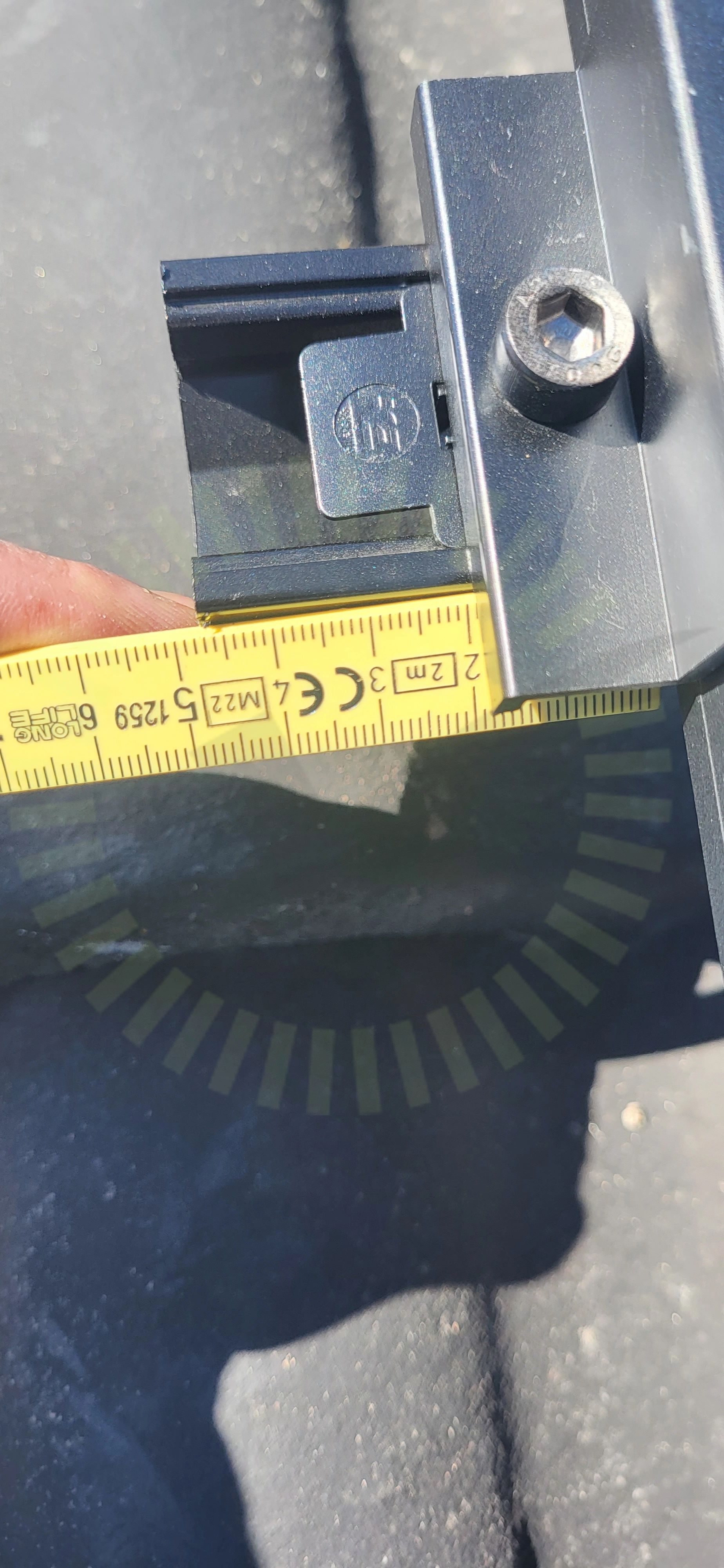

1.3 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt för ändklämman.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15
1.4 Skenornas överhäng
Inte godkändLastberäkning saknas. Uppmätt mått 200mm.
Snö- och vindlastberäkning

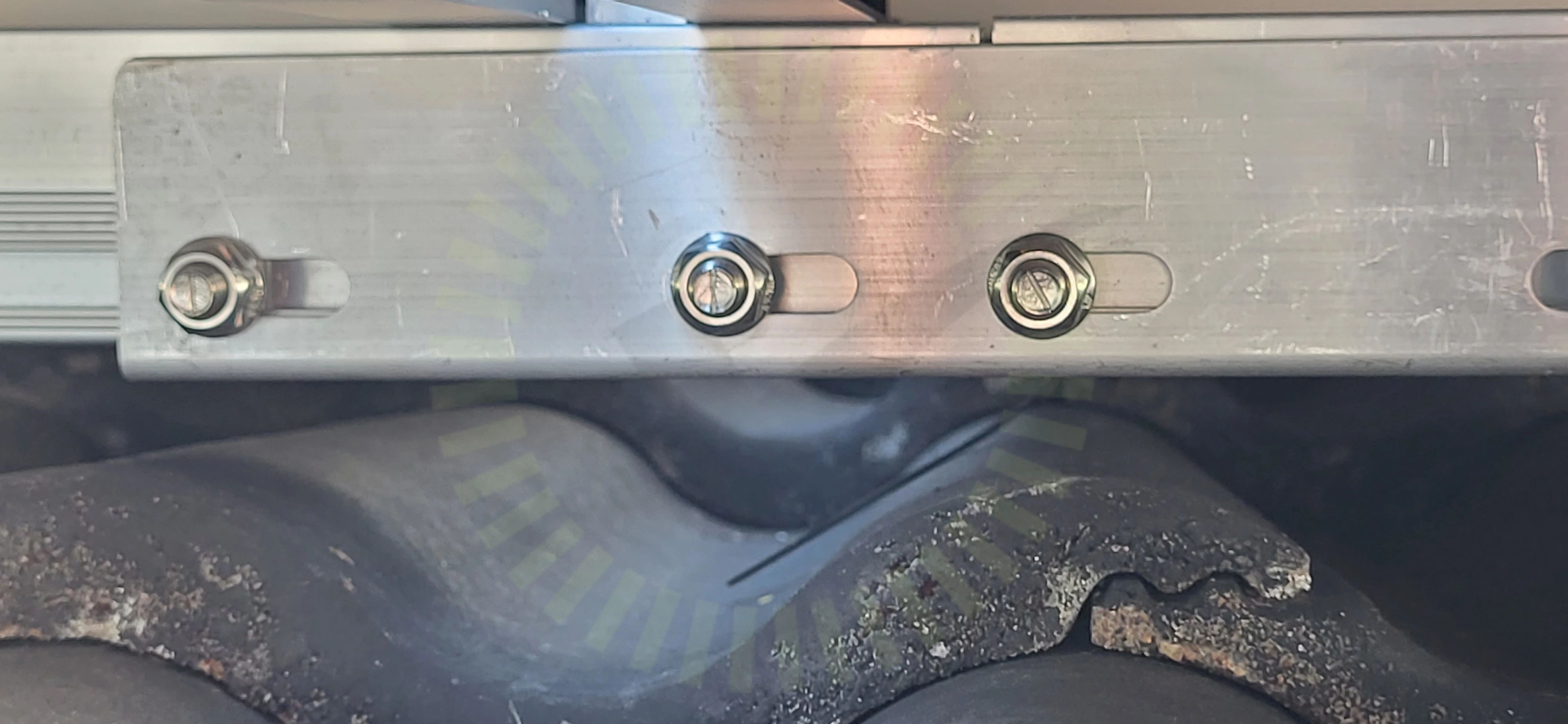

1.5 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad. Hammarbult ligger fel.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 14
1.6 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas.
Tillverkarens montageanvisningar

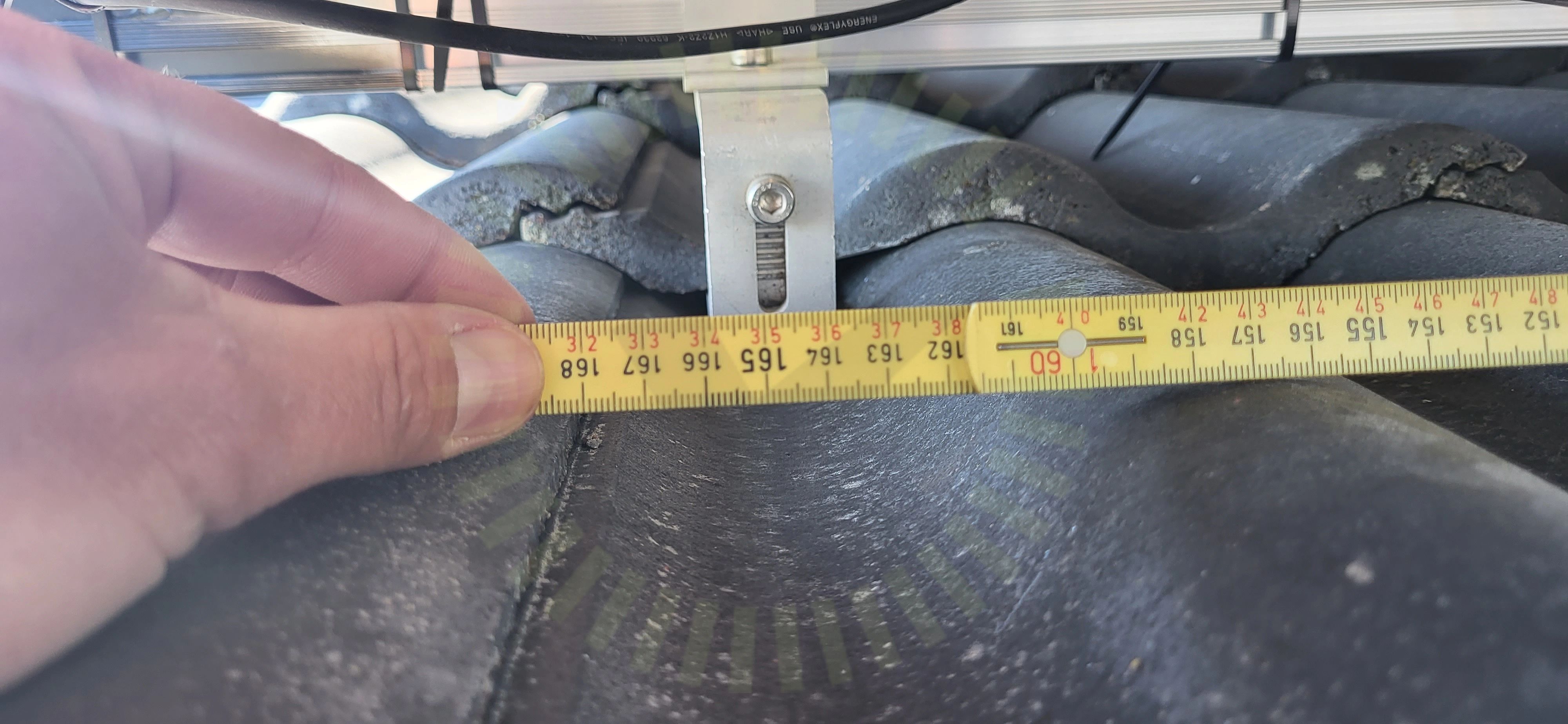

1.7 Takkrokarnas CC
Inte godkändUppmätt avstånd 1650mm. Underlag att kontrollera avståndet mot saknas.
Snö- och vindlastberäkning

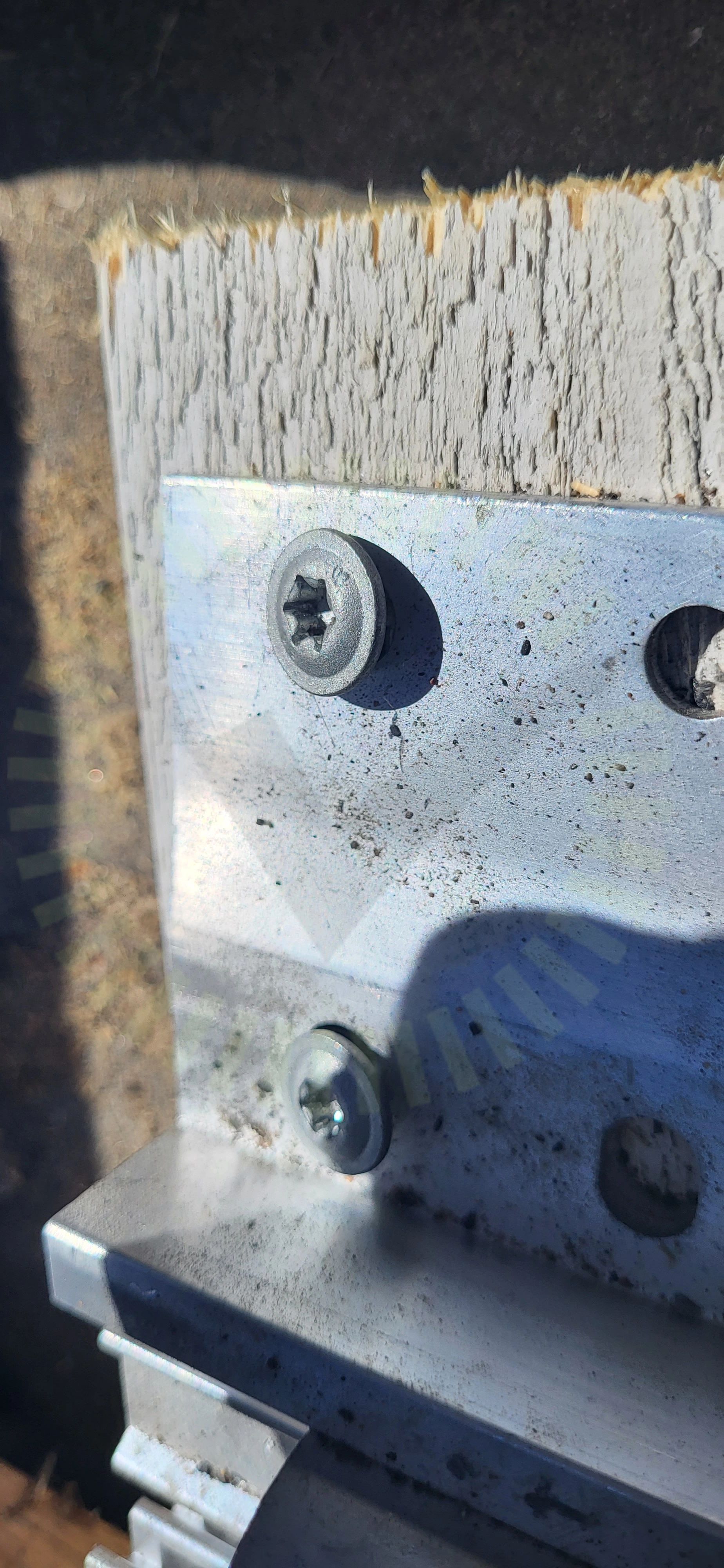

1.8 Skruvar korrekt
Inte godkändSkruvar ligger inte korrekt mot krokens bottendel.
K2 Roof hook with Heco Fastening Topix-plus screws, Sida 7
Godkända kontrollpunkter
19/27Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenornas infästningTakets lutningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
PLENTICORE plus
Anmärkningar
2/362.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
2.2 Varning för backspänning
Inte godkändInstruktioner för frånskiljning saknas.
SS 436 40 00 (134.1.7) / ELSÄK-FS 2022:1 - 3 kap. § 6 / SEK 457, Sida 42-43
Godkända kontrollpunkter
34/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalBrännbart underlagDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInformering av solcellerInfästningKabeldimensioneringLedare FastspändaLikspänningskomponenterMiljöMissvisande varselmärkningMärkningSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för likspänningVentilationVäderbeständigt material
REC: Alpha Pure
Anmärkningar
2/14

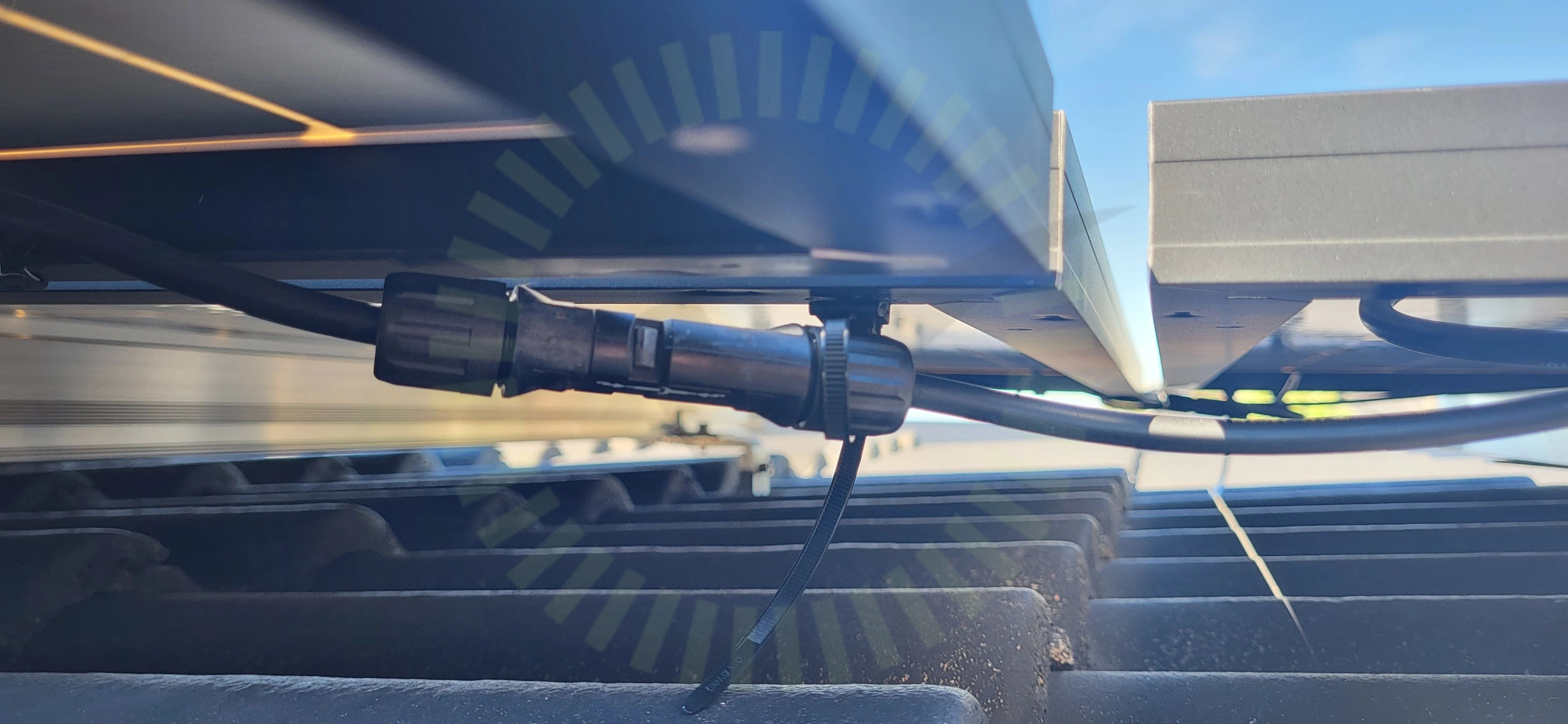

3.1 Kontakter
Inte godkändBuntband får inte monteras över kontakternas hölje.
MA711 (se_en) Monteringsanvisningar, Sida 4

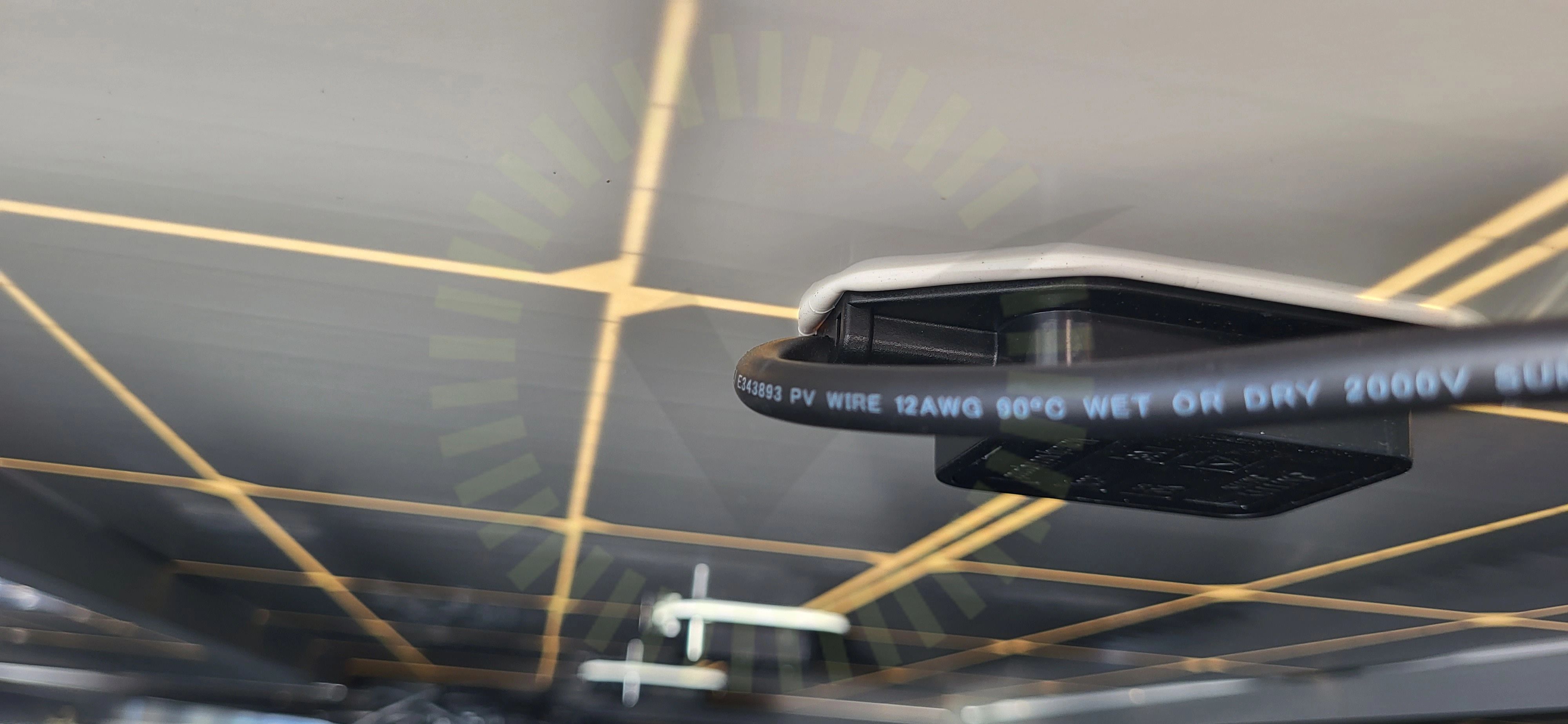

3.2 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.
Godkända kontrollpunkter
12/14DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
