Institutet för Solenergikvalitet

Besiktningsrapport

8.4
x

Installation genom

HERO Solkraft

Datum

10 augusti 2023

Ort

Strömsholm, Västmanlands län
Takkrokarnas CC
Klämmornas placering
Placering kontakter
86% godkända14% ej godkända

Om installationen

PanelerDenim: U M3 405-410 108H
MontagesystemESDEC Lutande Panntak
VäxelriktareSolax X3-Hybrid Series
TillbehörSmartmätare: CHINT DTSU666
TillbehörUndercentral
HERO Solkraft

Installerad av HERO Solkraft som har ett högt snittbetyg på 9.3 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

1/1
Missvisande varselmärkning

Denim: U M3 405-410 108H

Anmärkningar

3/14

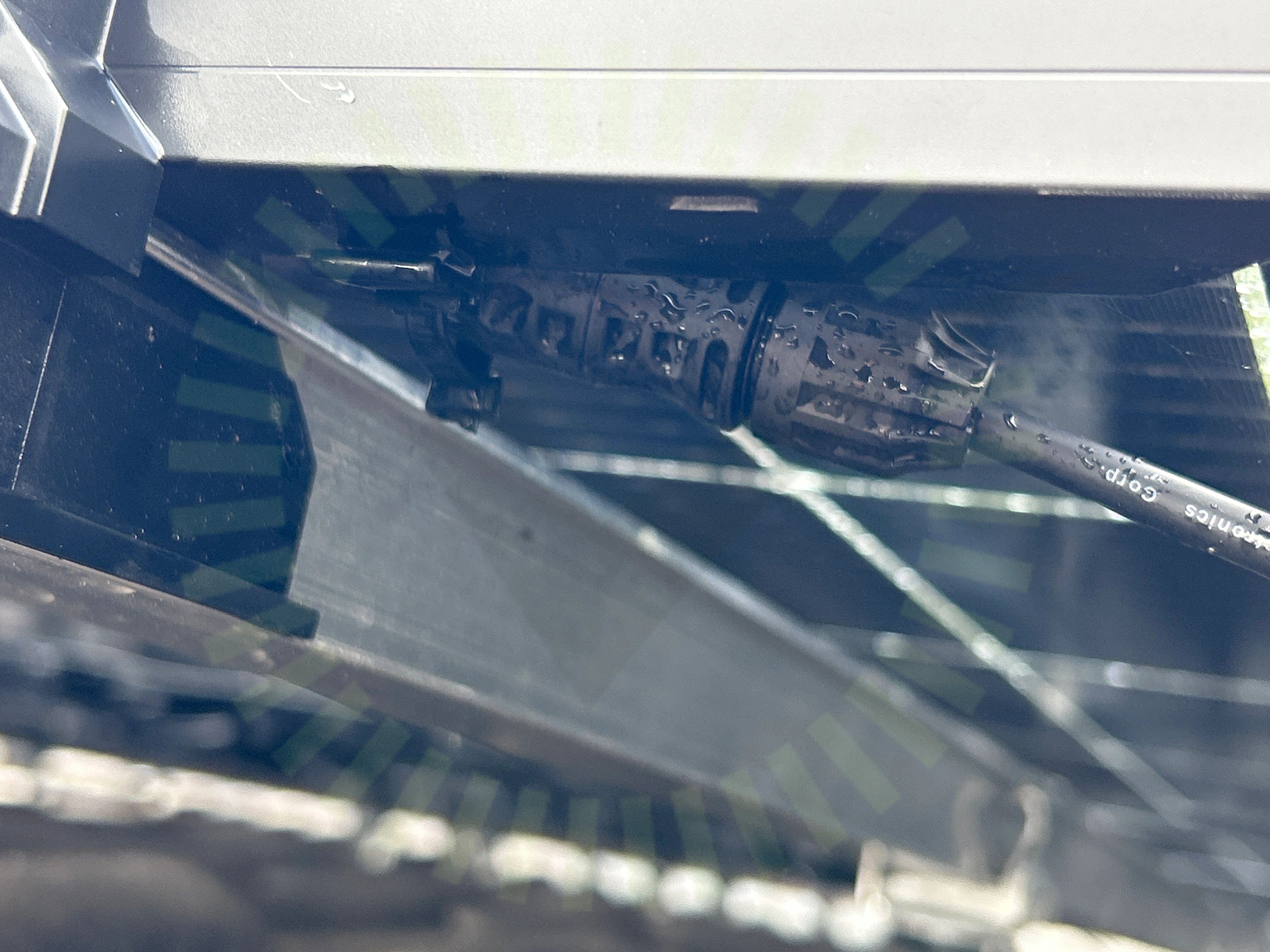

Kontaktdon

2.1 Kontaktdon

Inte godkänd

Buntband ska inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4
Klämmornas placering

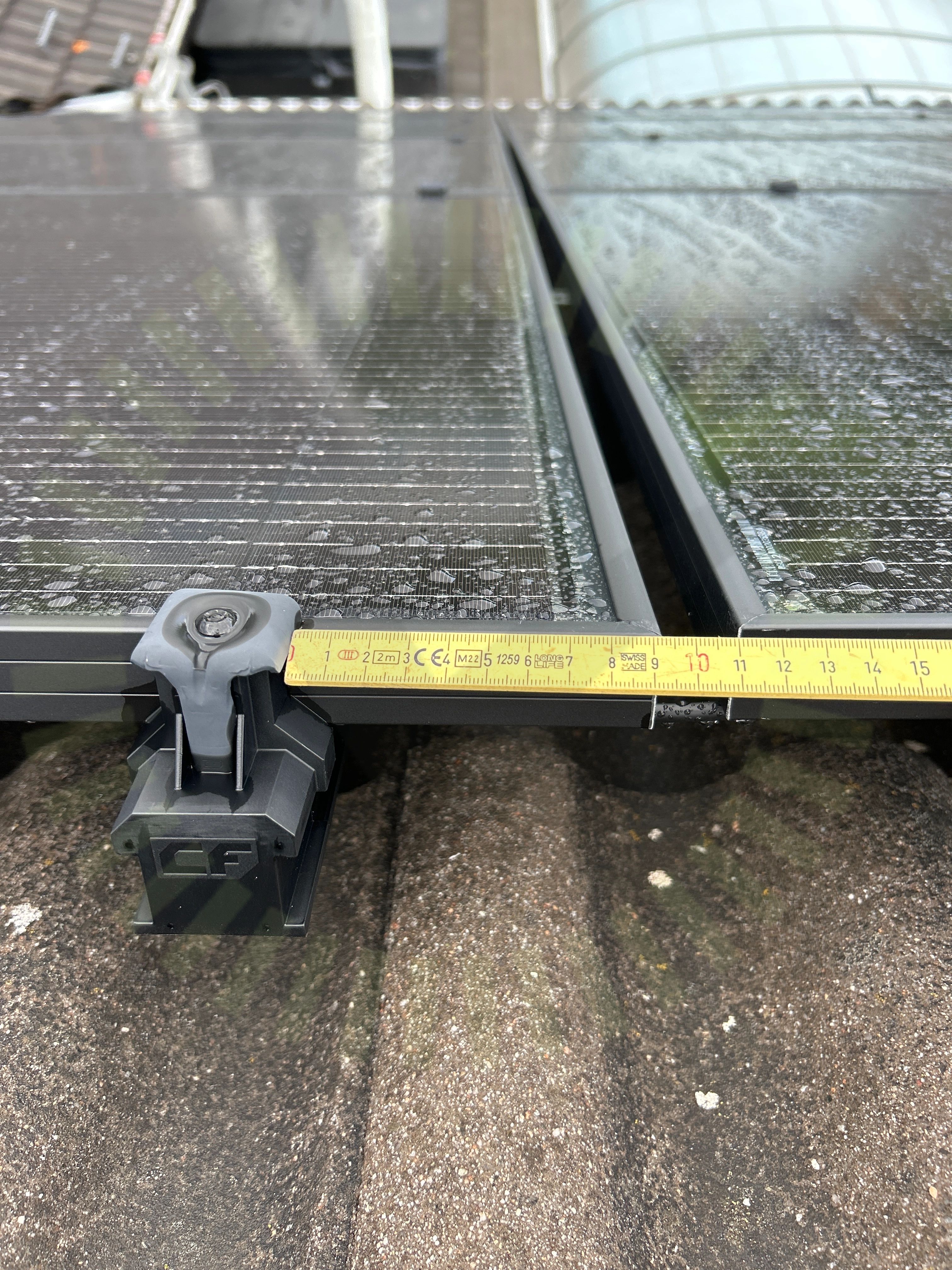

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Denim-installation-manual-BB-BW-20220829, Sida 8-10

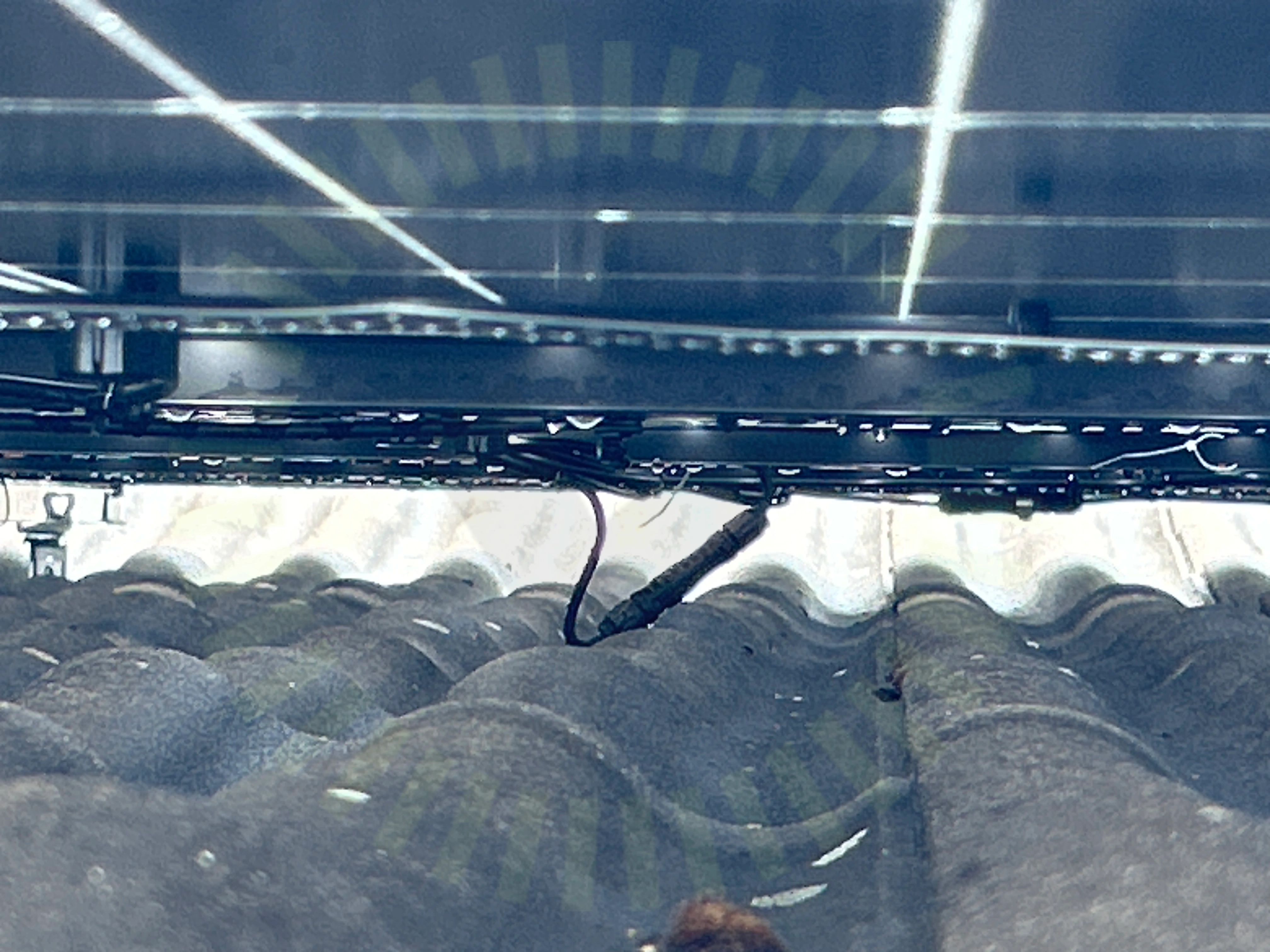

Placering kontakter

2.3 Placering kontakter

Inte godkänd

Kontakter ligger mot yttertaket.

SS 436 40 00, 712.526

Godkända kontrollpunkter

11/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

5/26

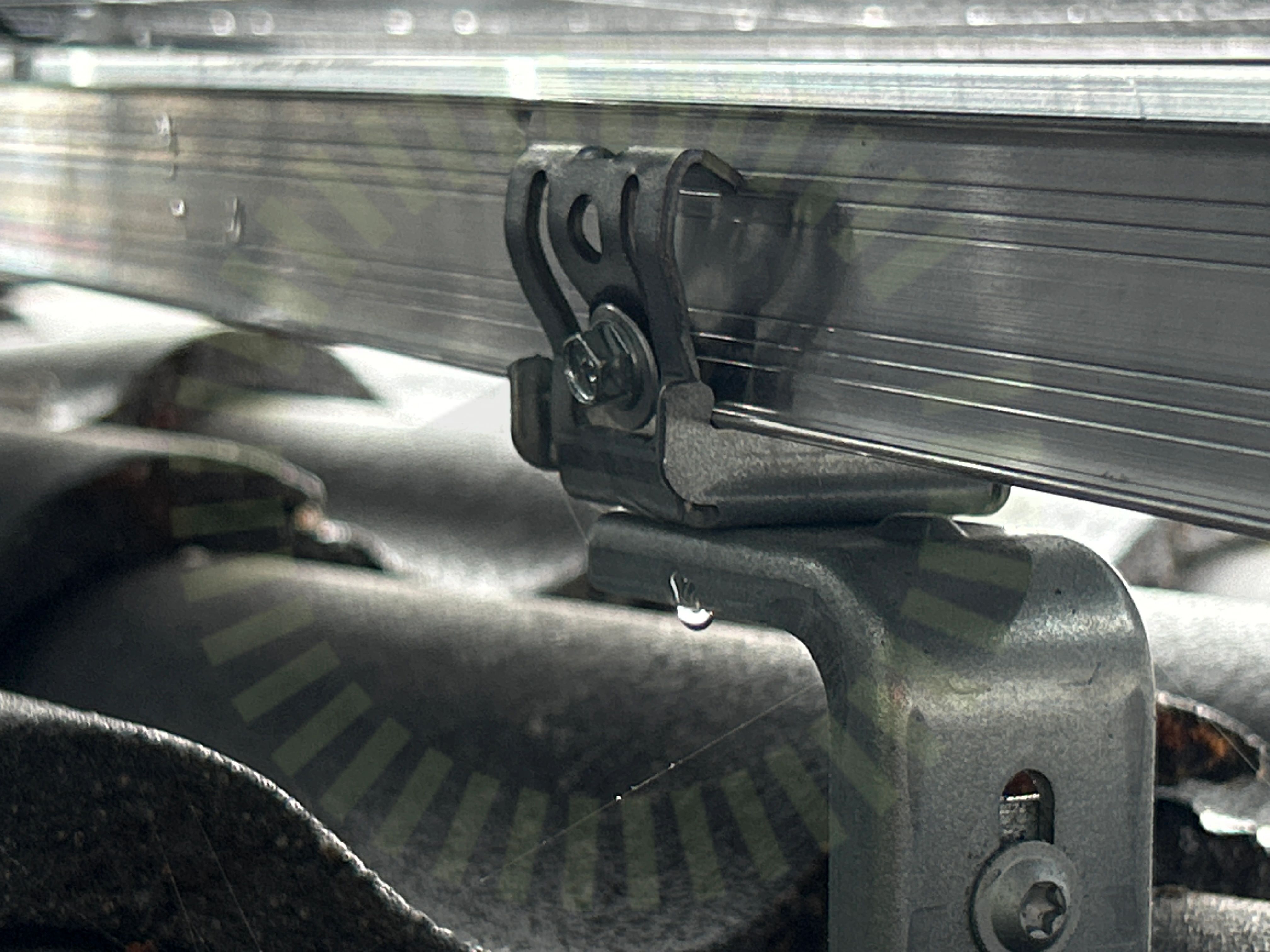

Förstärkningsskruv

3.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv är felplacerad.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

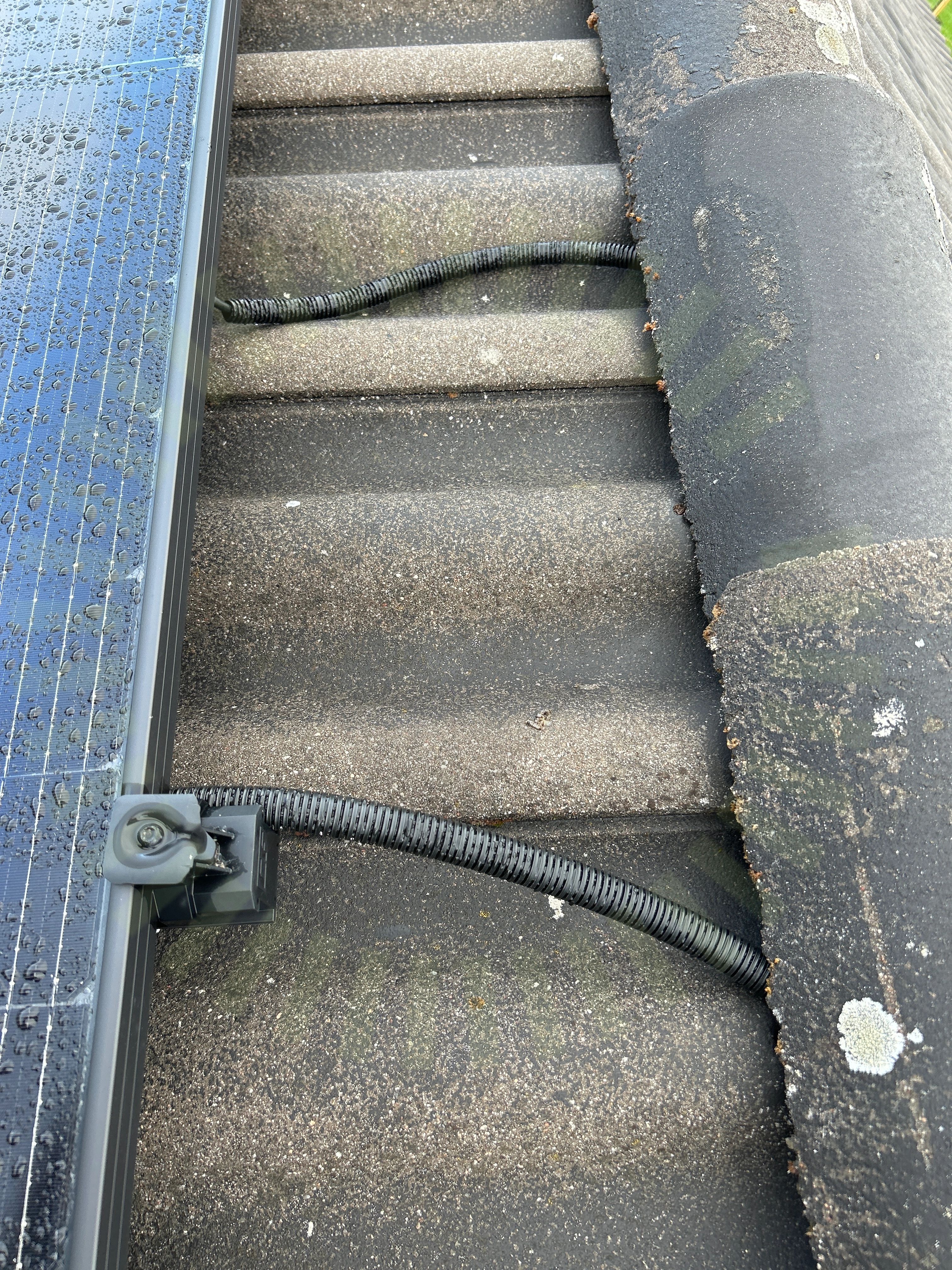

Kabeldragning mellan takytor

3.2 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt förlagt.

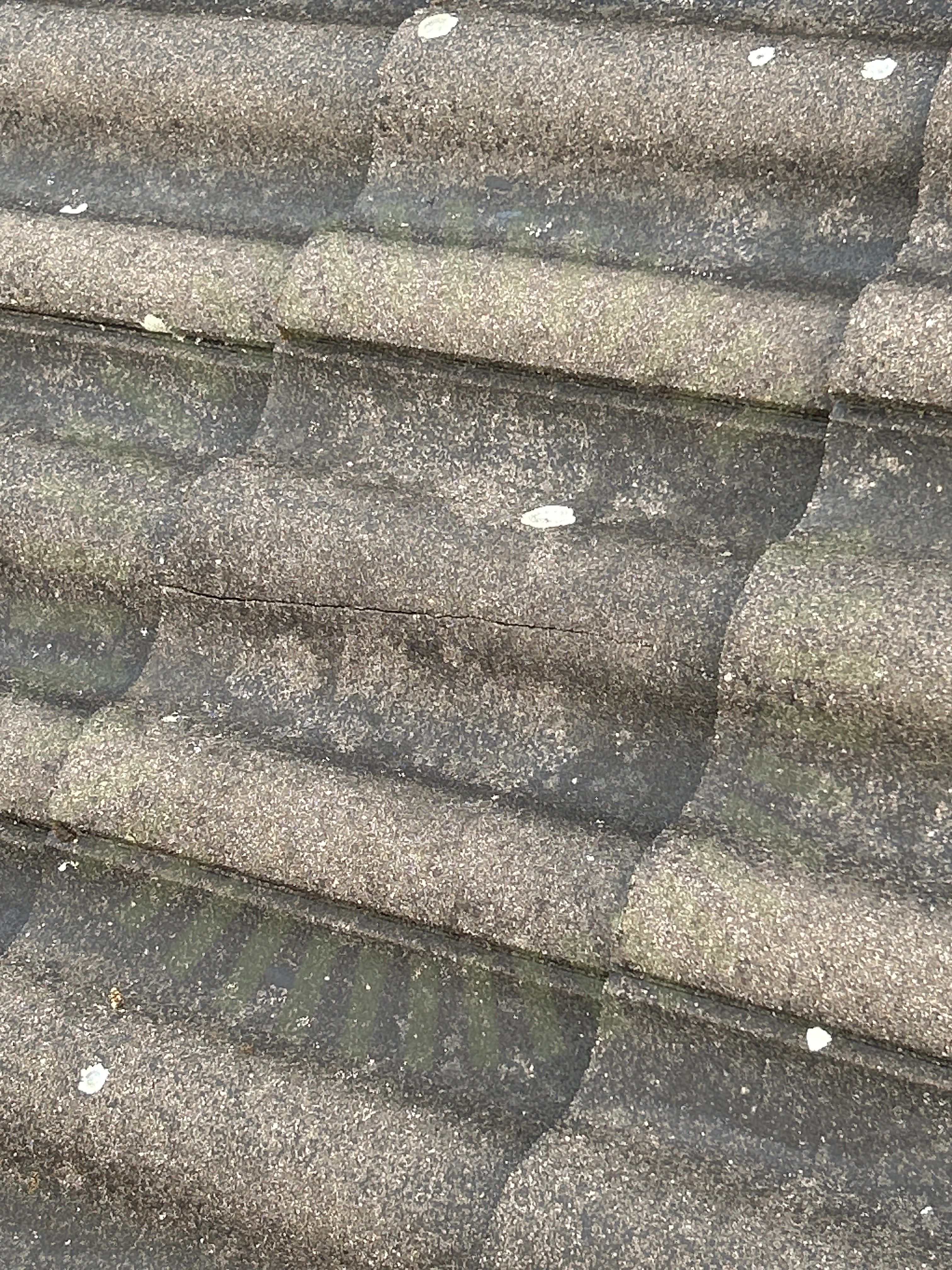

Skador

3.3 Skador

Inte godkänd

Skador på takpannor runt installation.

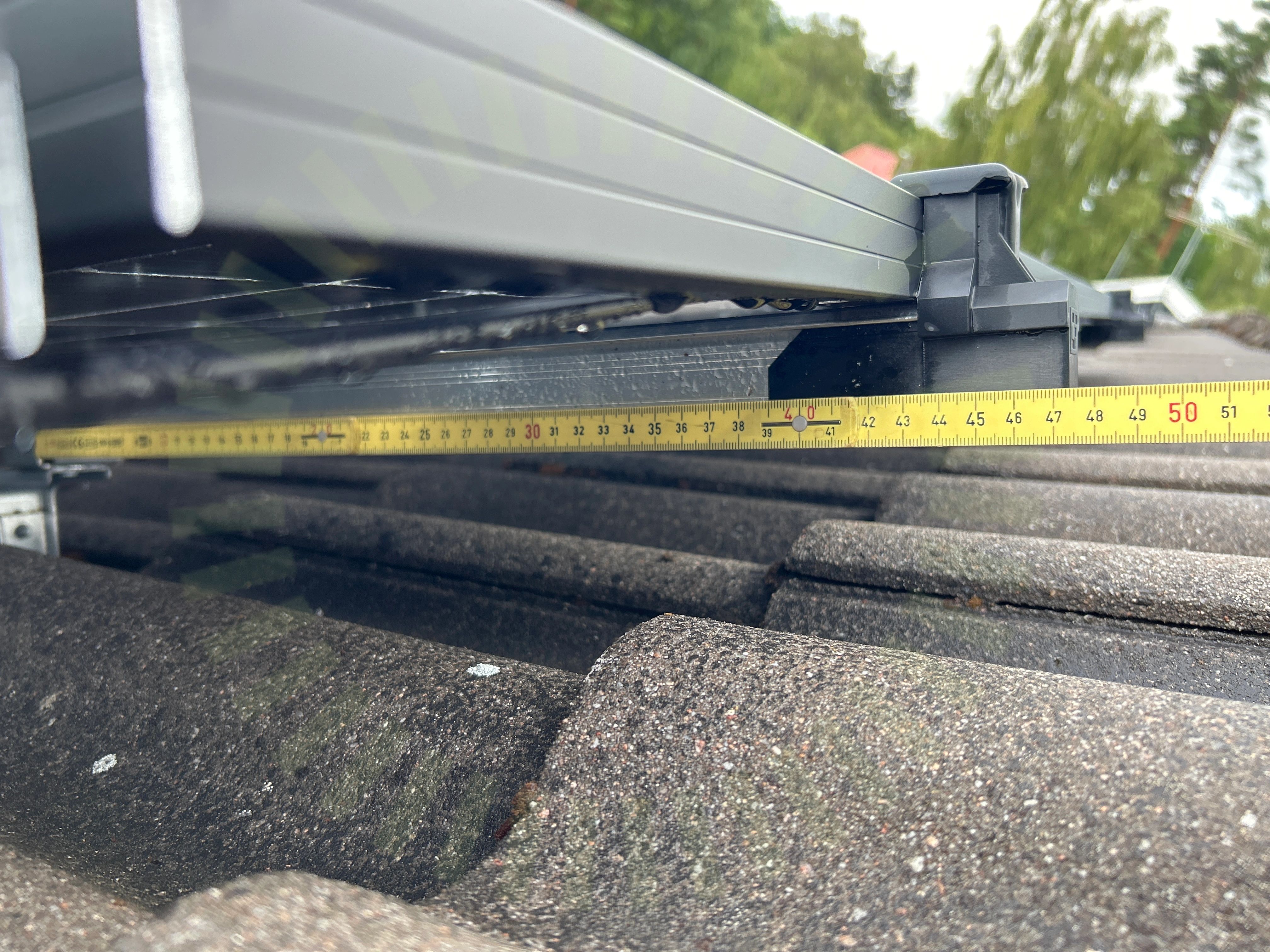

Skenornas överhäng

3.4 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25
Takkrokarnas CC

3.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

21/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkenans utstick för klämmaSkenornas infästningSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakgenomföringTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Solax X3-Hybrid Series

Anmärkningar

5/39

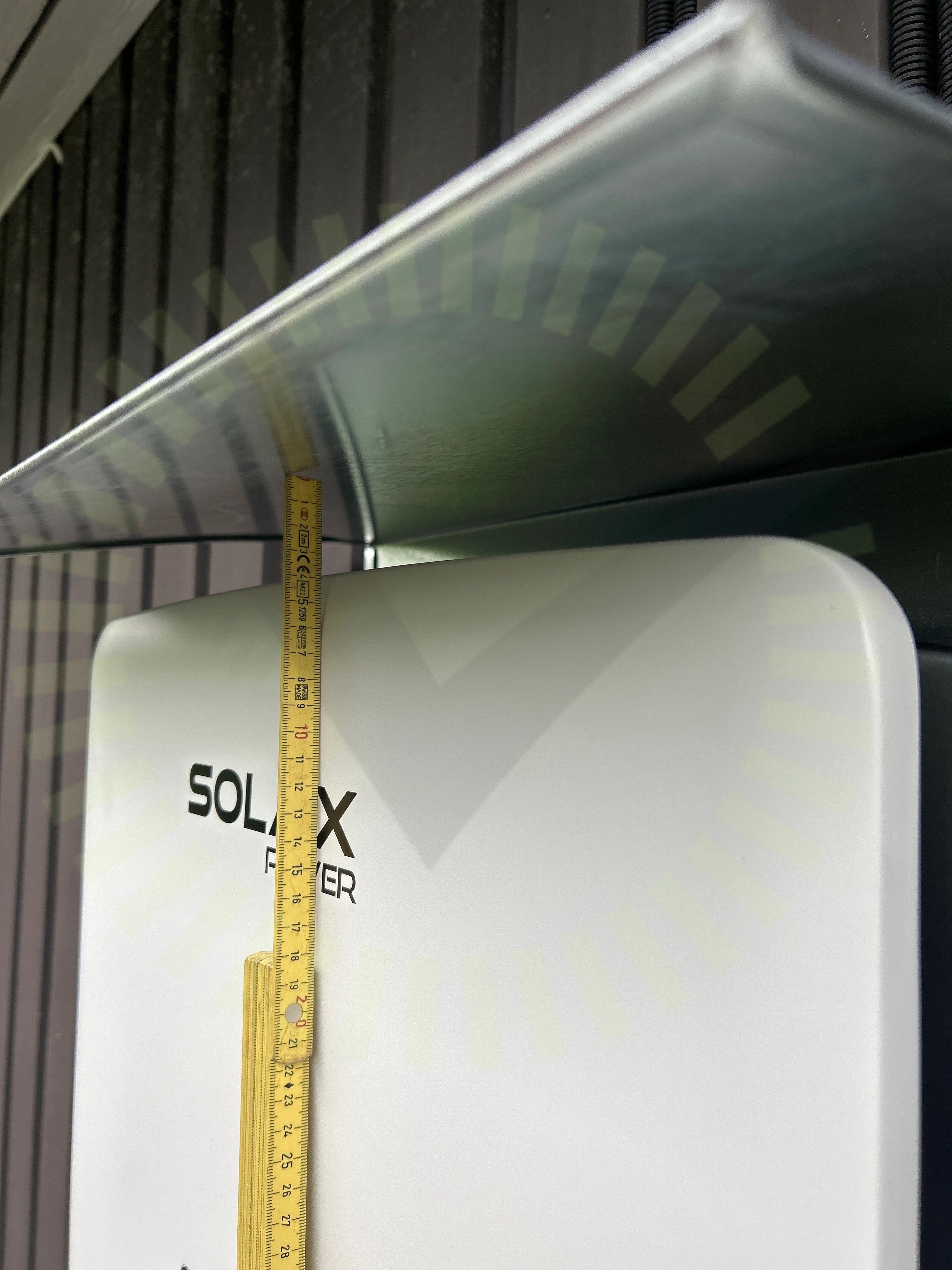

Avstånd

5.1 Avstånd

Inte godkänd

Växelriktaren är inte placerad enligt tillverkarens anvisningar.

5.2 Dubbel matning

Inte godkänd

Befintlig installation är inte anpassad för dubbel matning.

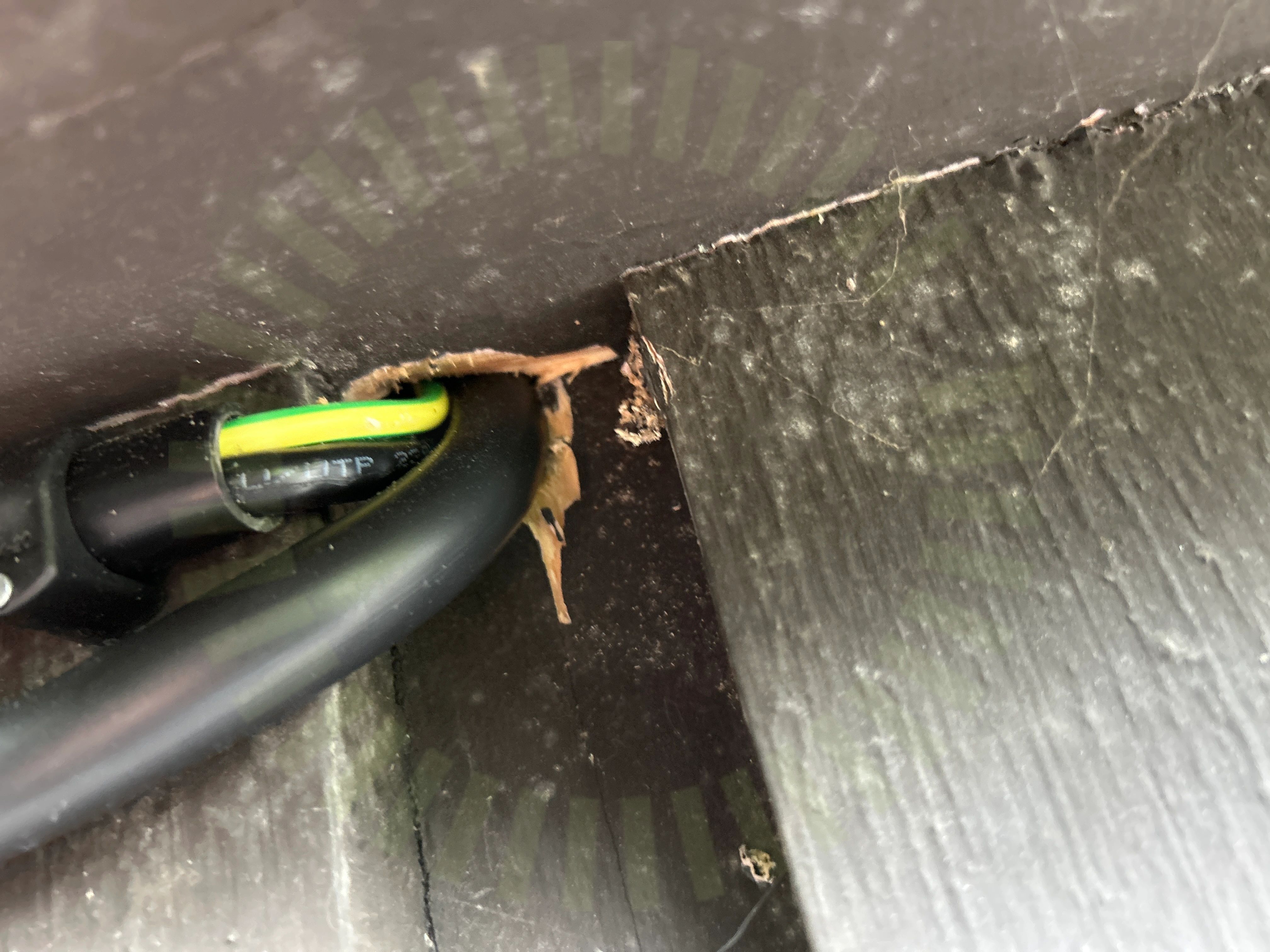

Genomföringar

5.3 Genomföringar

Inte godkänd

Genomföring till fasadskåp inte tätad.

5.4 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

5.5 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

34/39
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningMärkningPESkadat kablageSkarp kantStress på kontakterSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt materialVäderskydd

Undercentral

Godkända kontrollpunkter

7/7
BrytareBöjradieInfästningIP-KlassningPEN-ledarePlaceringSkydd mot beröring
