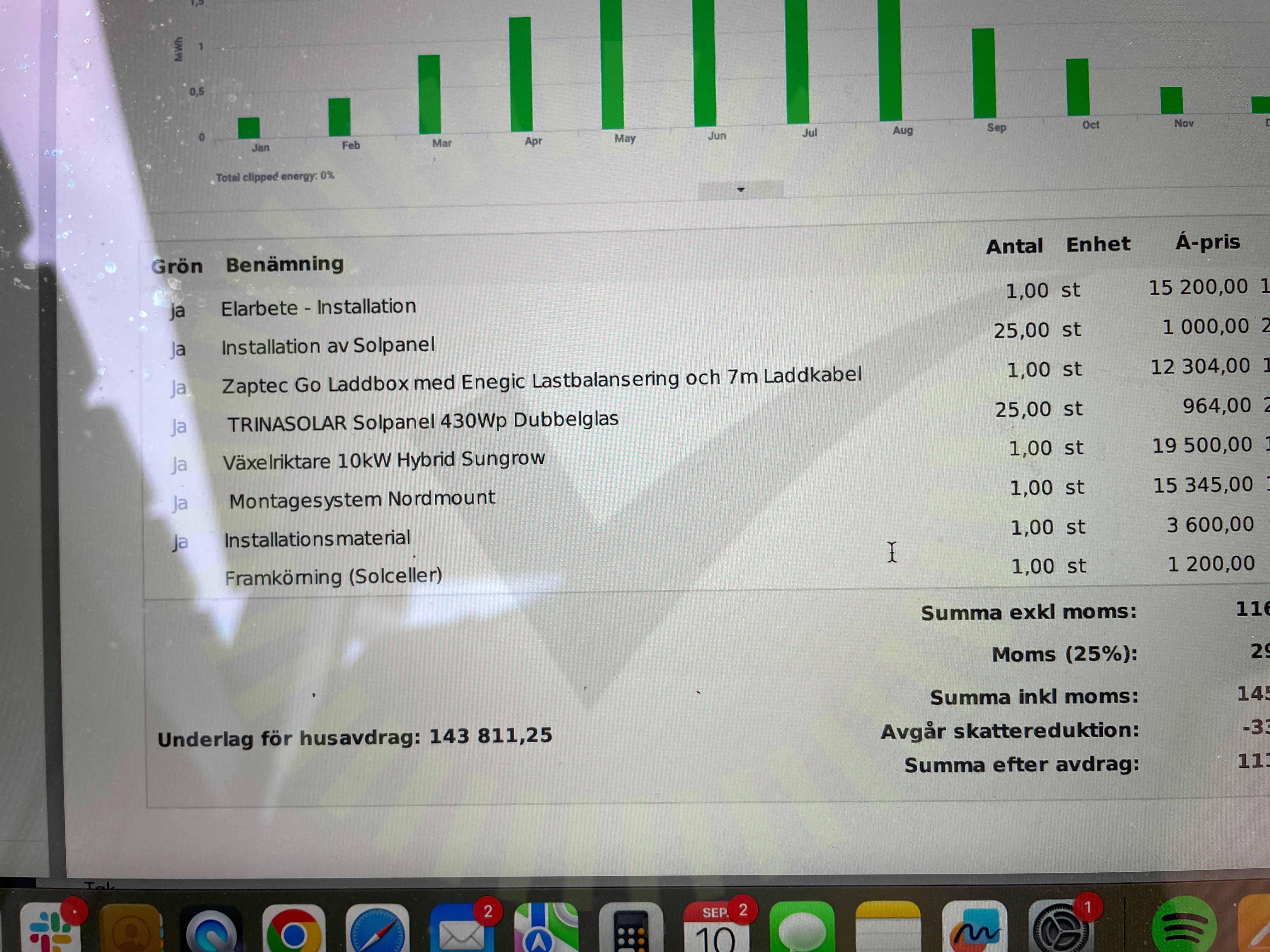

1.1 Avtal
Inte godkändInstallationen är inte levererad enligt avtal. 25 paneler enligt avtal. Levererat endast 24 paneler. Istället för Trina 430W (10,75 kWp) är Leapton 440W monterat (10,56 kWp).
Avtal
Besiktningsrapport
8.8
Installation genom
Elteknik i Lund
Datum
10 september 2024
Ort
Löddeköpinge, Skåne län
87% godkända13% ej godkända
Om installationen
PanelerLeapton: LP182*182-M-54-NB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SH5-10RT
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
3/31.2 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
1.3 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Smartmätare
Anmärkningar
1/4

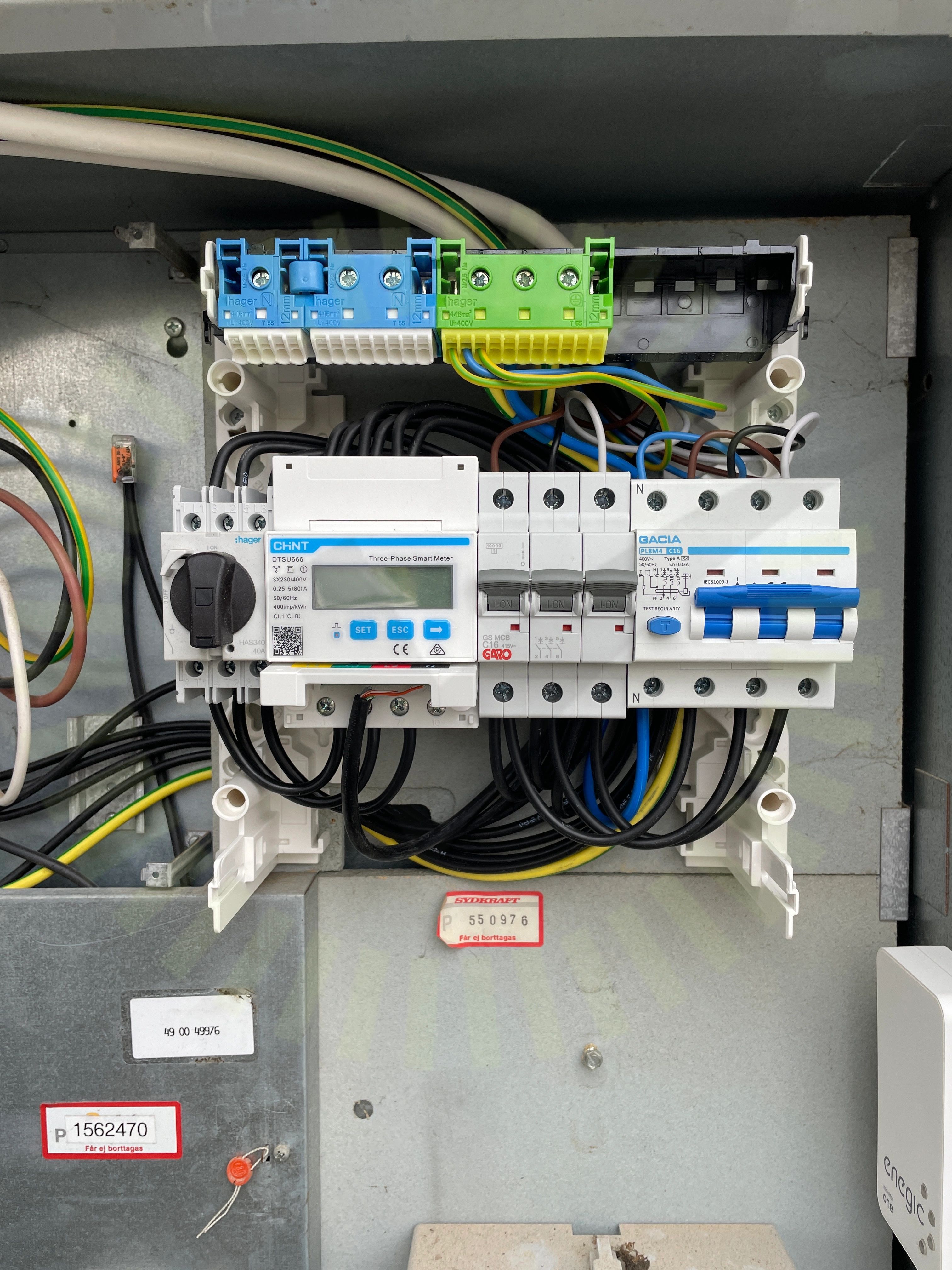

2.1 Anslutning av smartmätare
Inte godkändSmartmätaren är inte ansluten till neutral enligt tillverkarens anvisningar.
DTSU666-QIEN-Ver13-202007, Sida 6
Godkända kontrollpunkter
3/4Fastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Tak 1, Leapton: LP182*182-M-54-NB
Anmärkningar
3/17

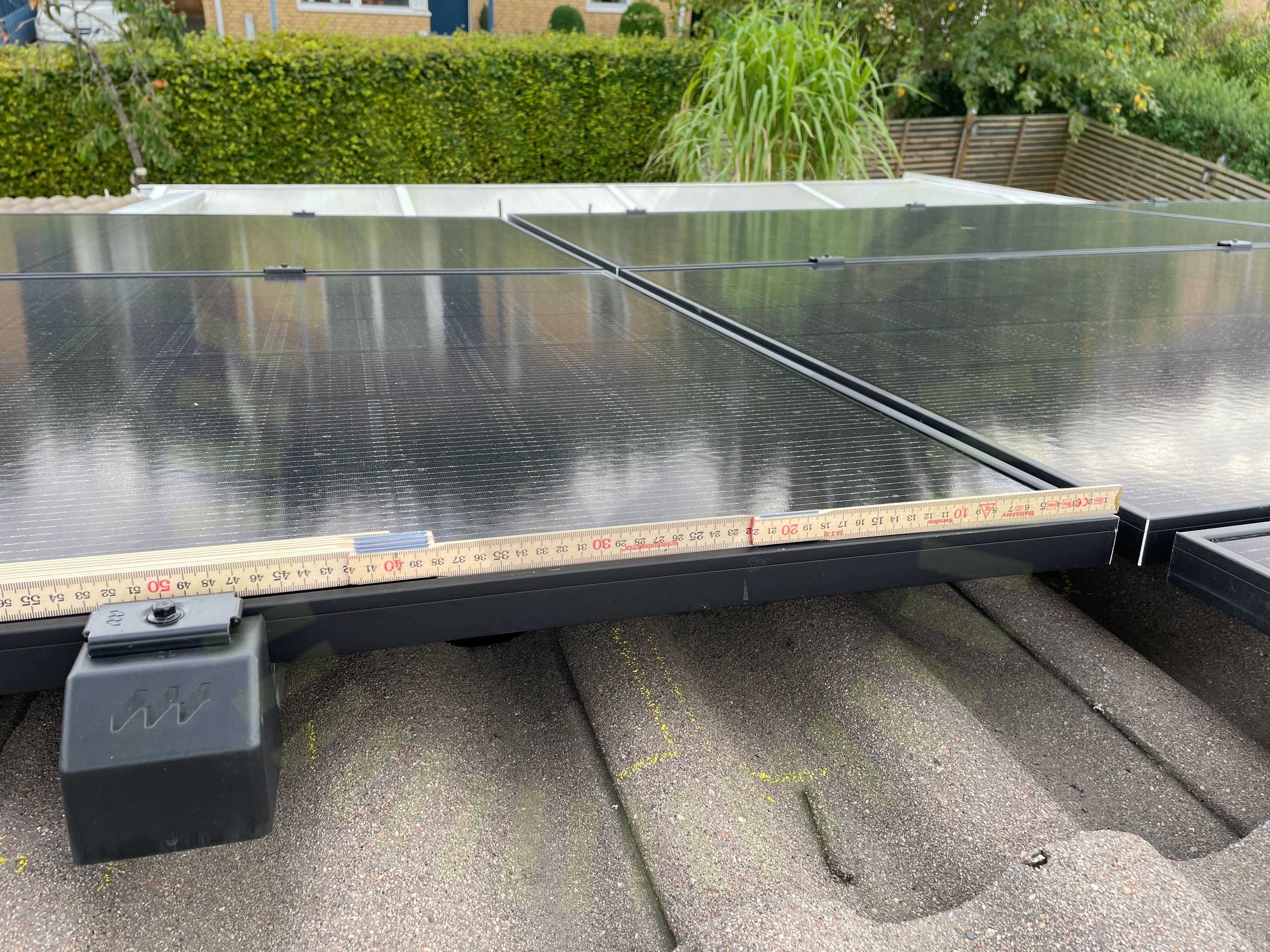

3.1 Klämmornas placering
Inte godkändFästen är placerade utanför tillverkarens angivna klämzon vilket påverkar produktgarantin.
Leapton: Installation & Maintenance 2023 V4, Sida 15-17

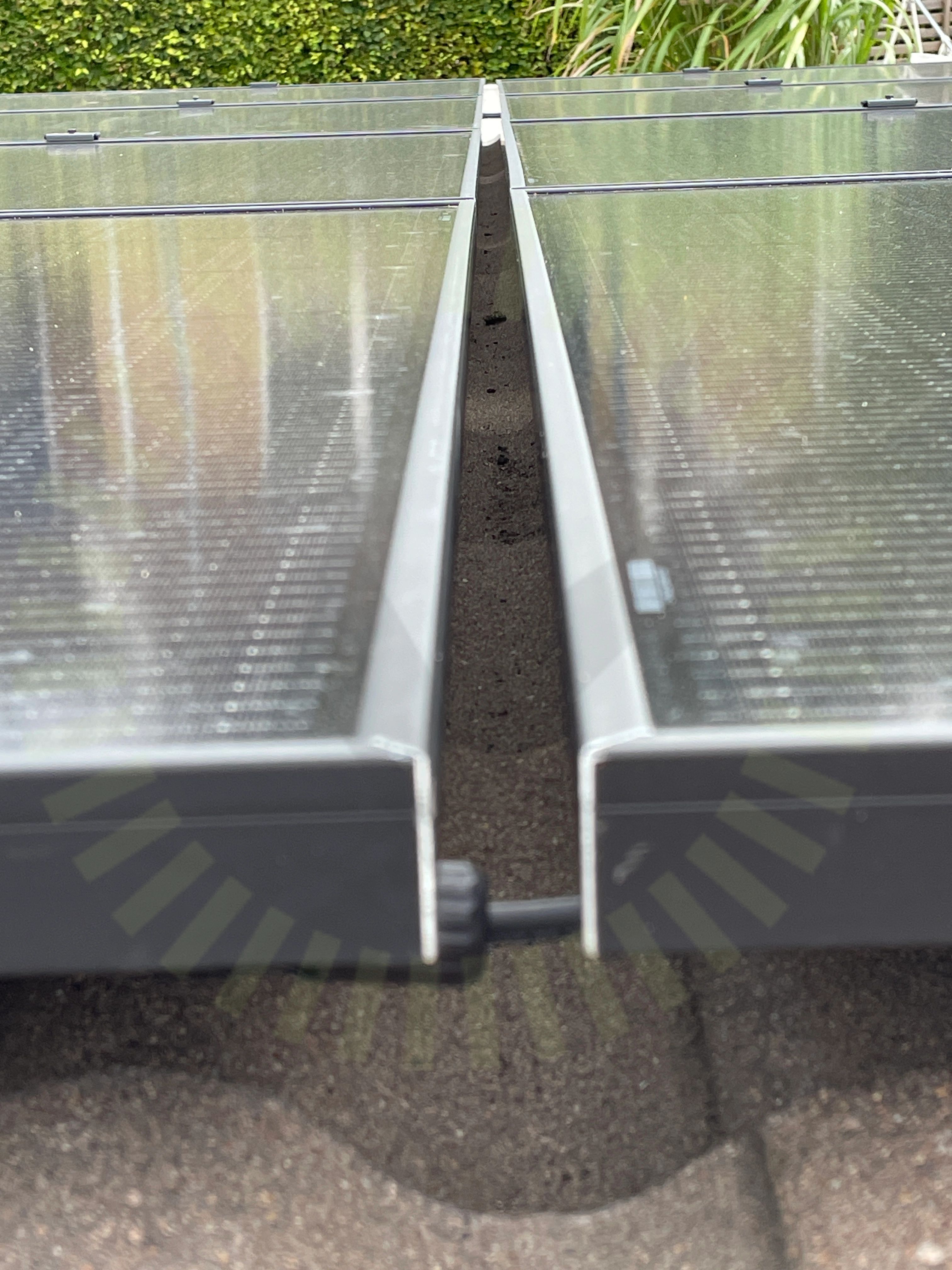

3.2 Strängförläggning
Inte godkändSträngarnas ledare följer ej varandra och skapar en öppen slinga.
SS 436 40 00 (712.521.103)

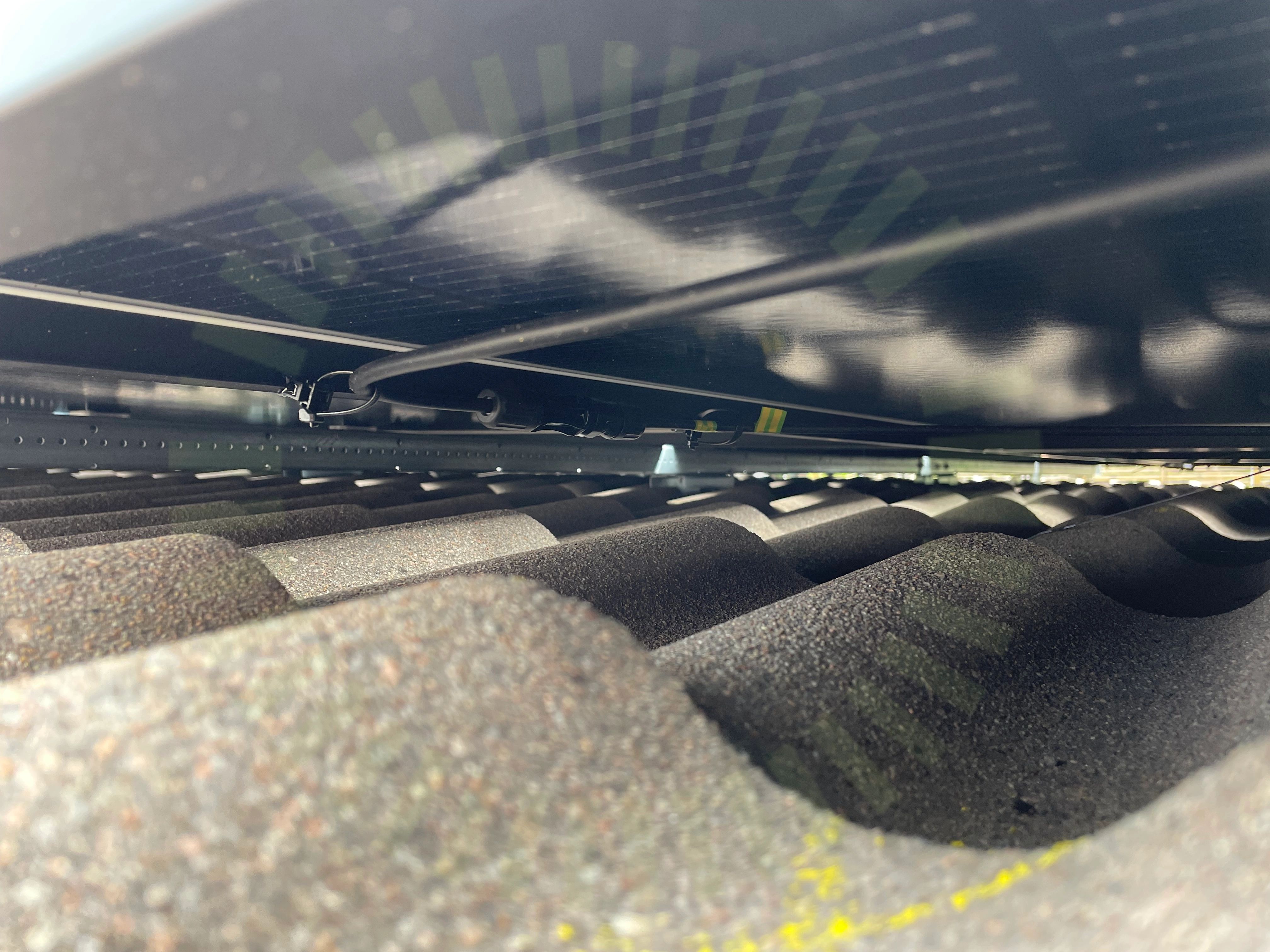

3.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ram
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
2/244.1 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar

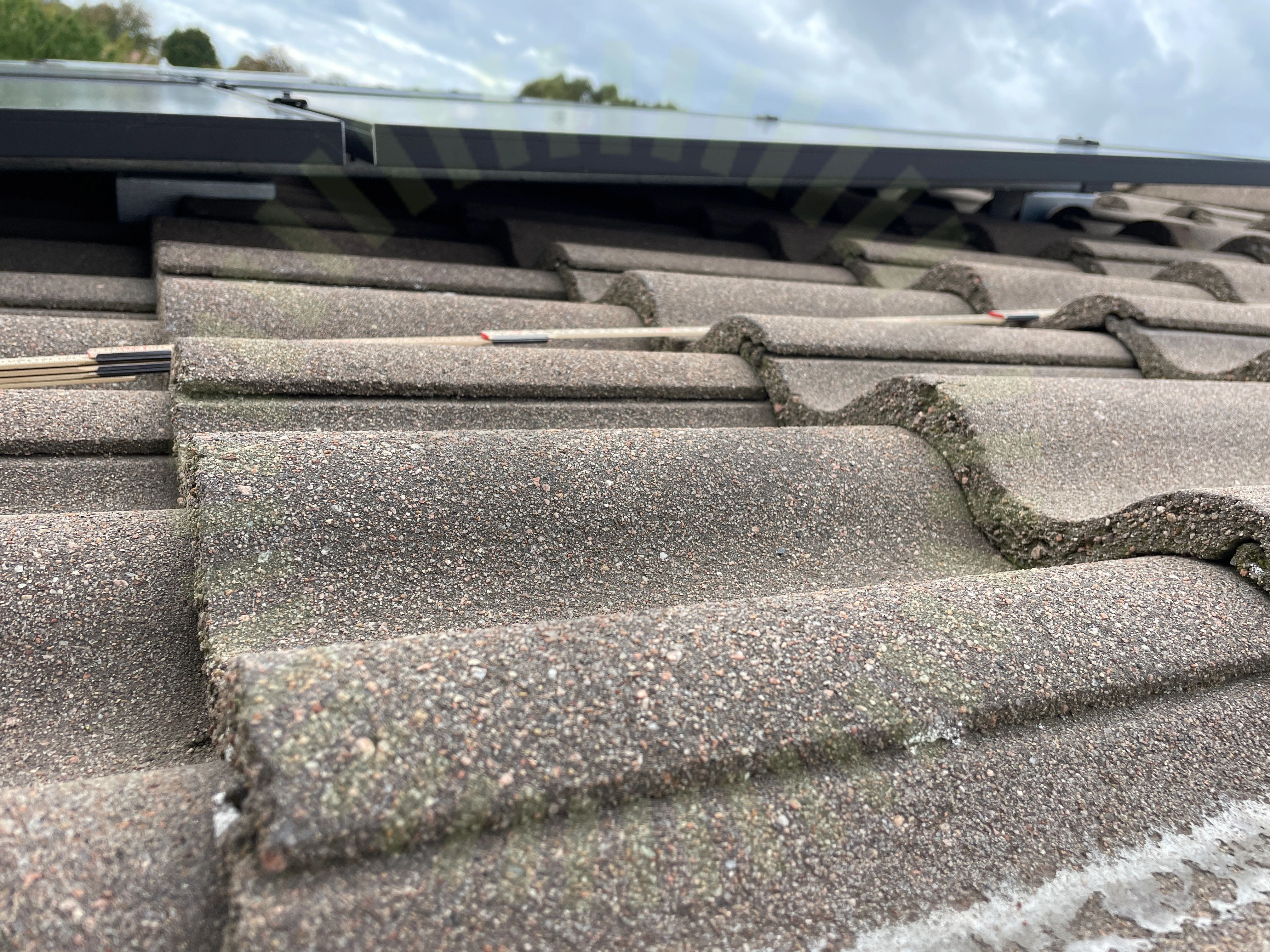

4.2 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 118 cm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
21/24Använd skruvBärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarStående skenorSäkerhetsavståndTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/24Takgenomföring
Undercentral
Anmärkningar
1/6

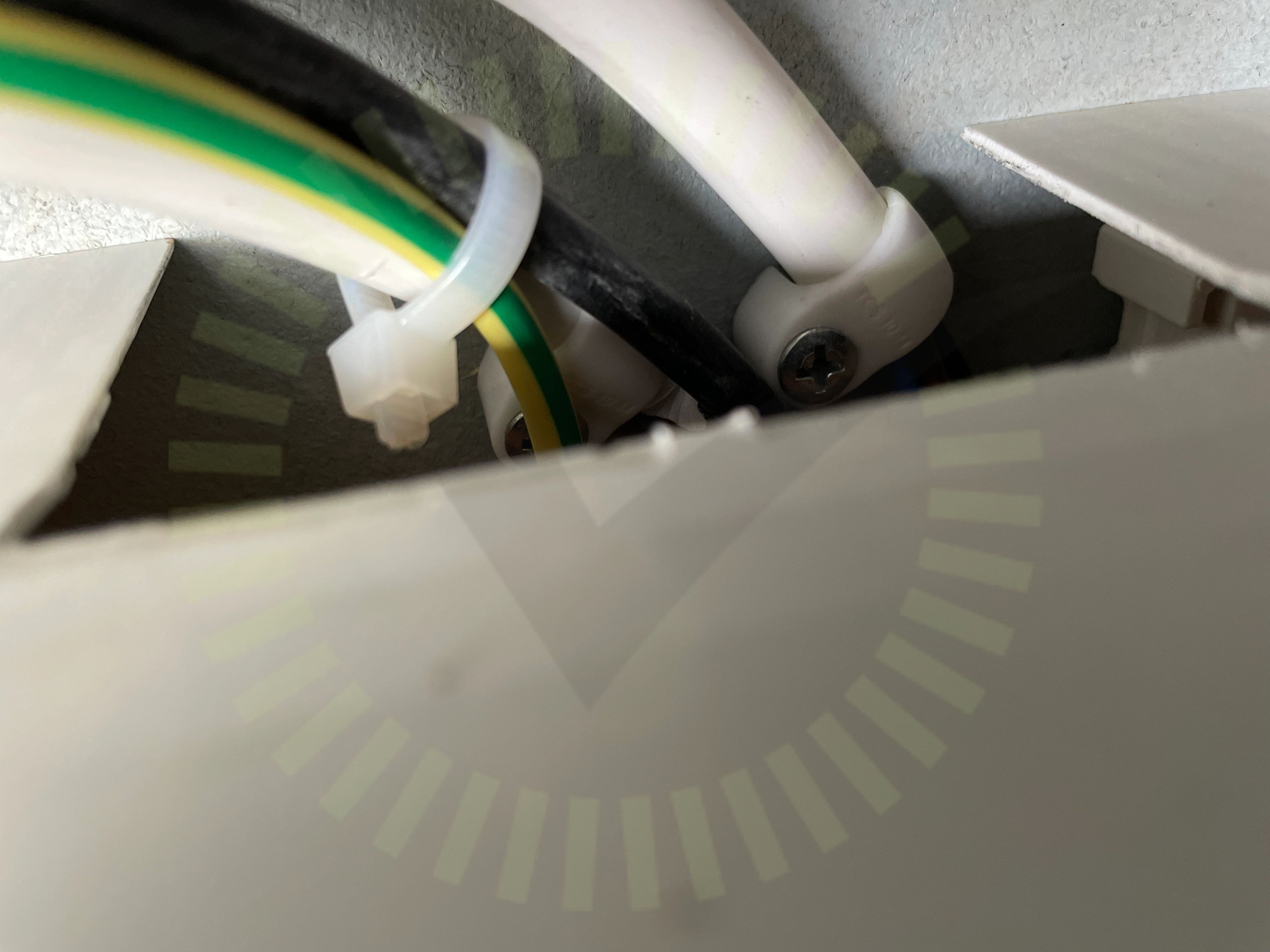

5.1 Skydd mot beröring
Inte godkändBeröringsskydd är inte uppfyllt. För stort hål är taget i kapsling.
SS 436 40 00 (412.2.2)
Godkända kontrollpunkter
5/6InfästningIP-KlassningKabelinföringarPEN-ledarePlacering
Varselmärkning
Anmärkningar
1/4

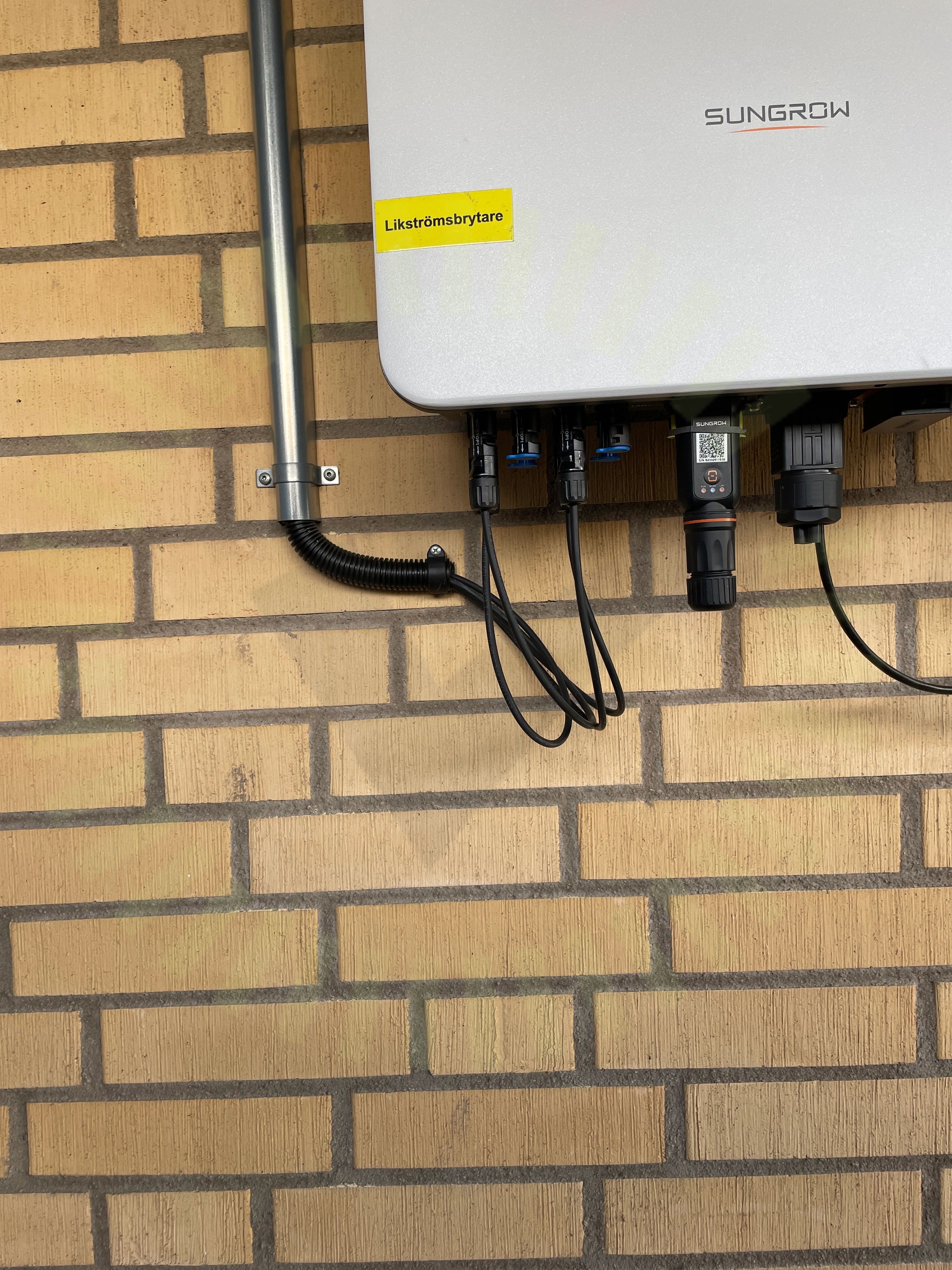

6.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
2/36

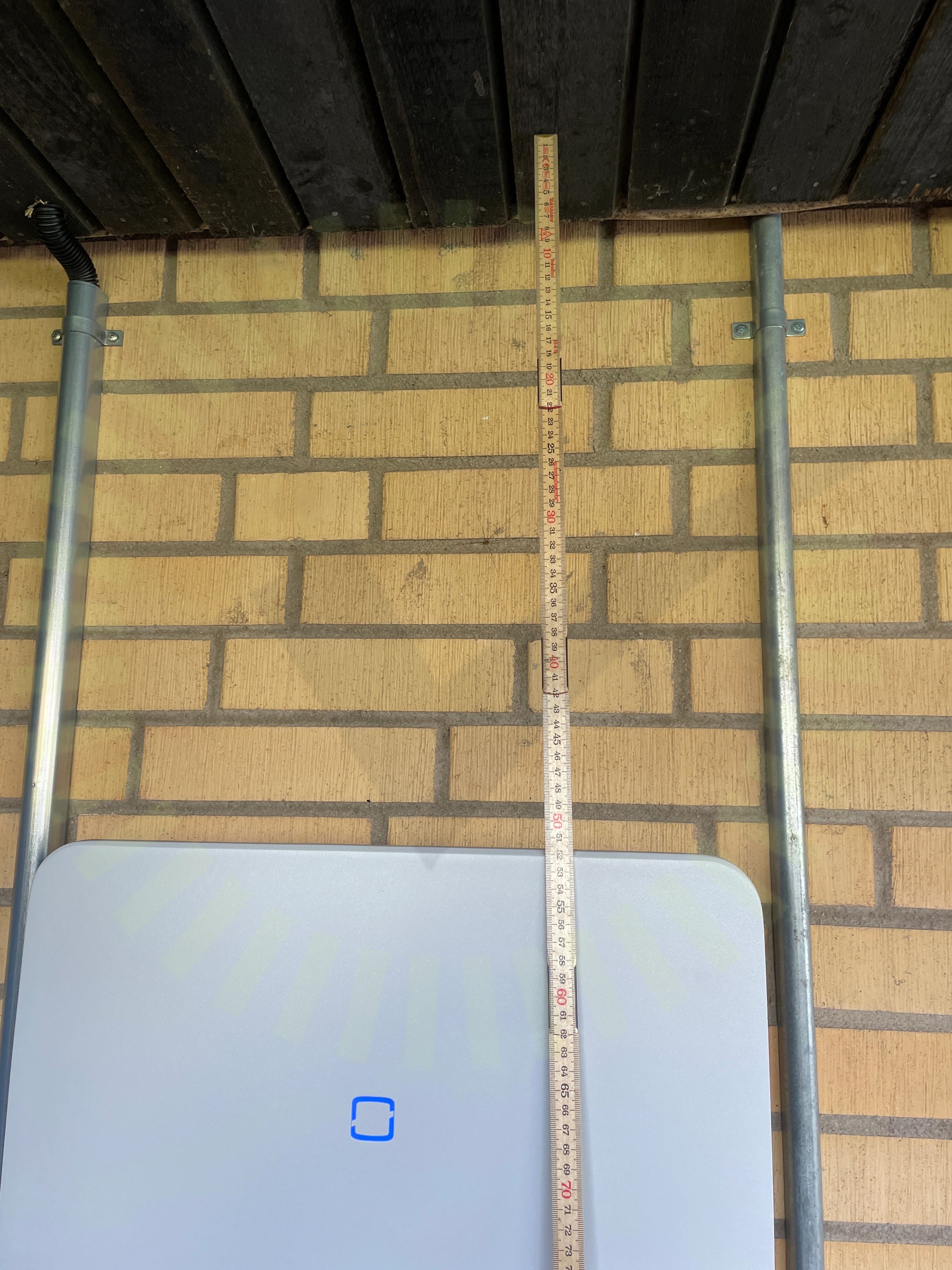

7.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
7.2 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)
Godkända kontrollpunkter
34/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
