Besiktningsrapport

9.2

Installation genom

Nova Solar

Datum

3 oktober 2023

Ort

Onsala, Västra Götalands län

Takstolsinfästning

AC anslutning växelriktare

Yttre påverkan

+ 4

92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemVan Der Valk: Strongline Heavy Duty roof hook

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

TillbehörUndercentral

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/4

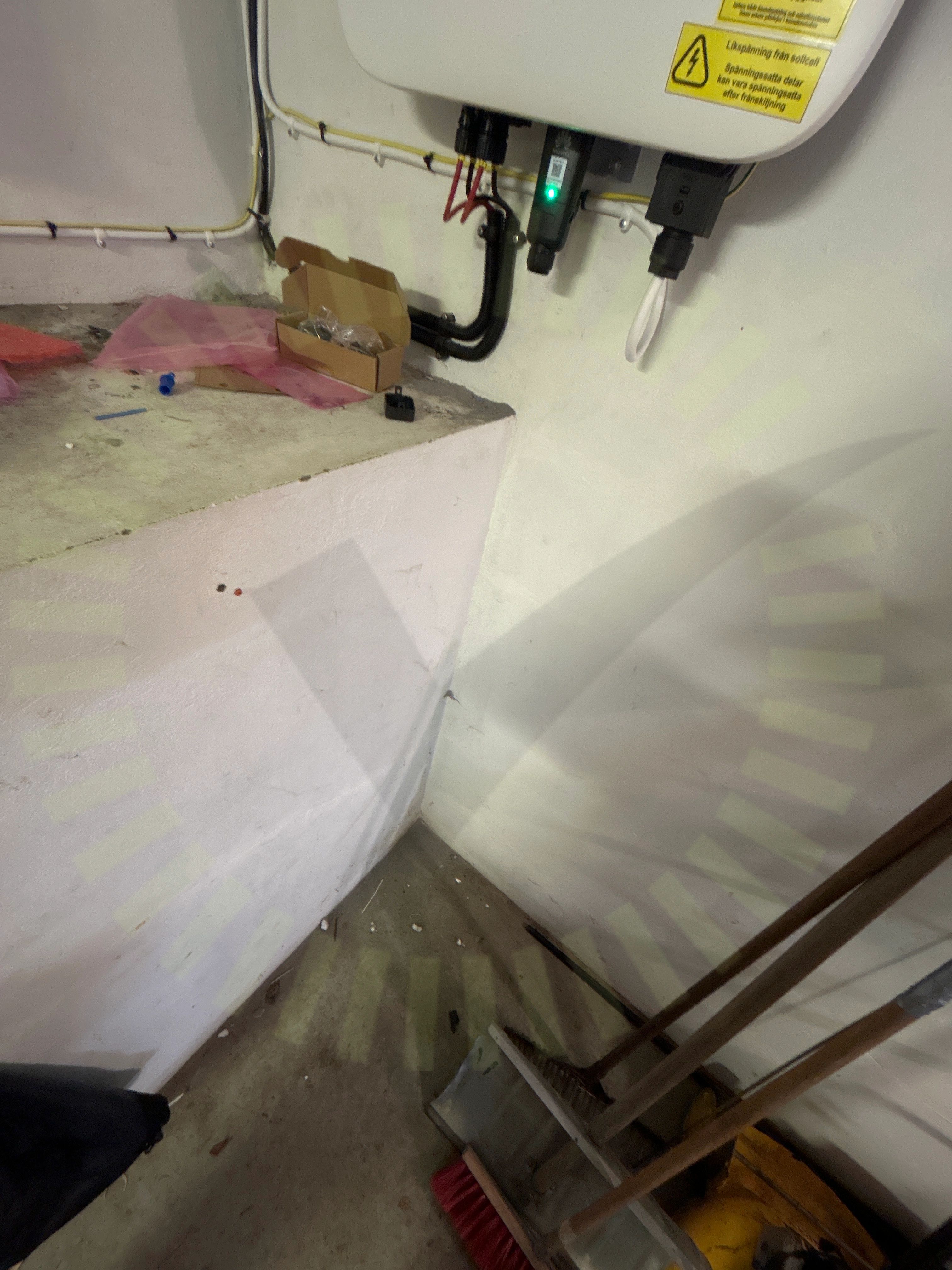

1.1 Städning efter montage

Rekommendation

Elinstallatören har ej städat efter montage utav växelriktaren.

Godkända kontrollpunkter

3/4

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/8

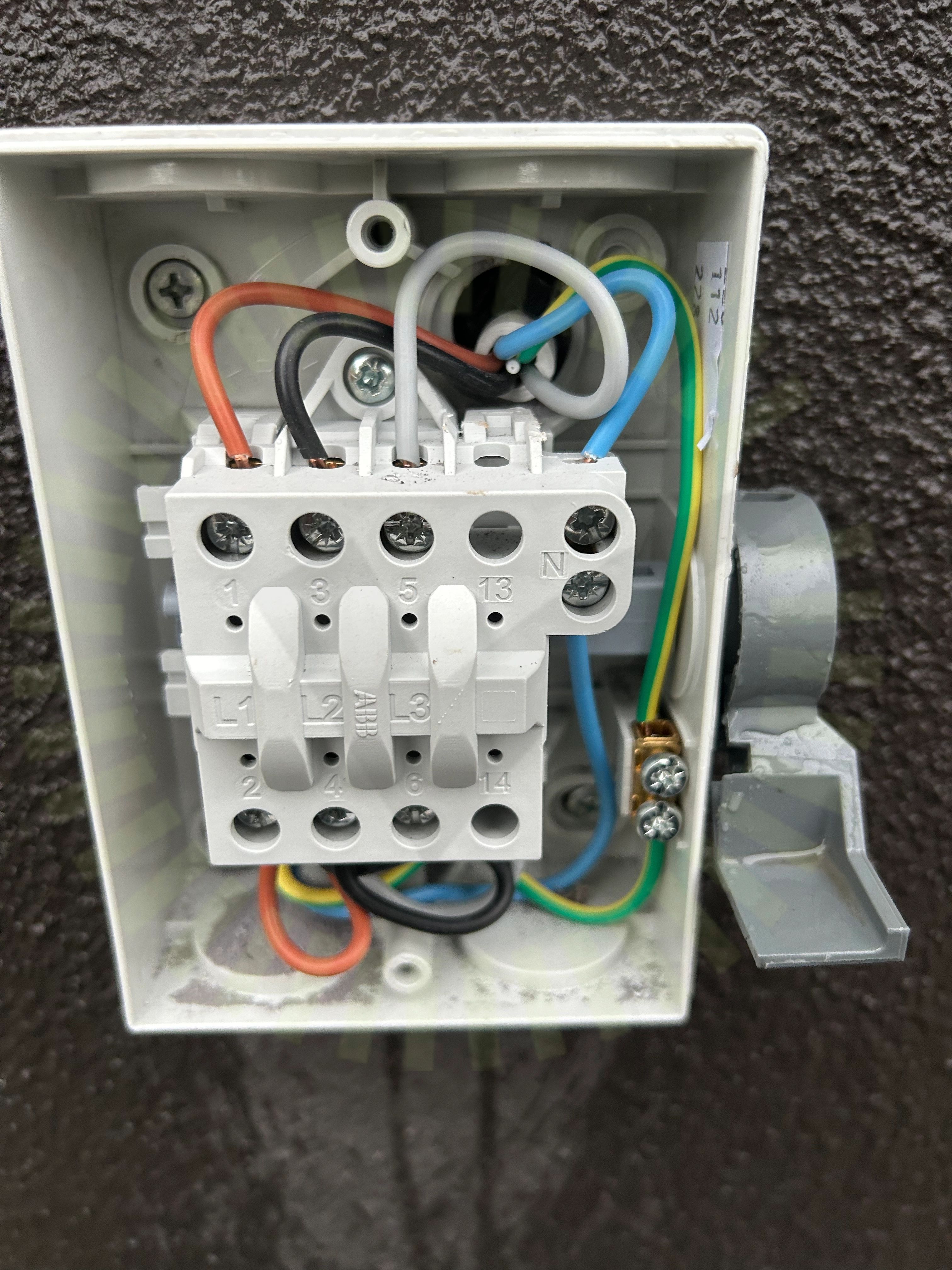

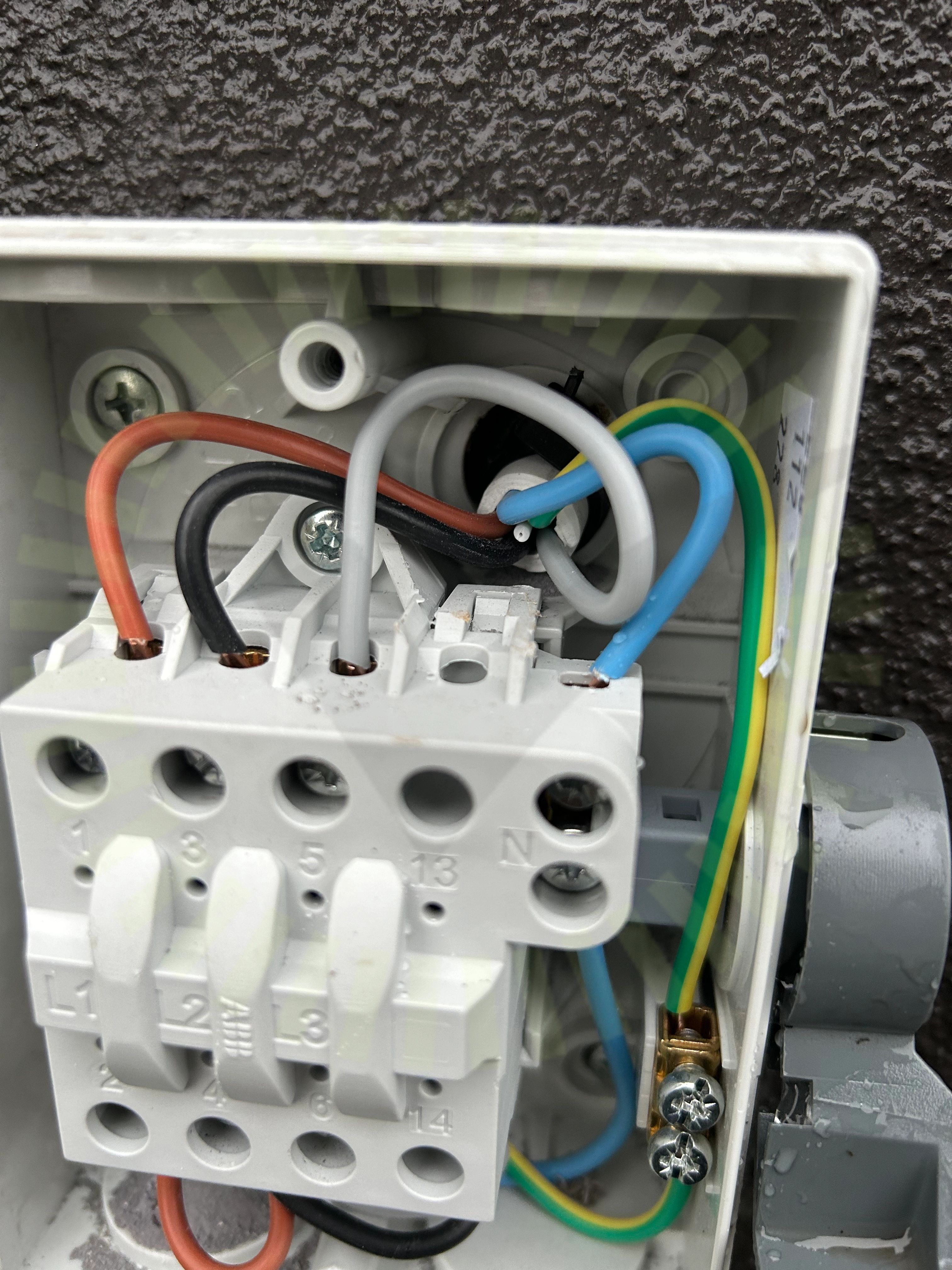

2.1 Yttre påverkan

Inte godkänd

Säkerhetsbrytare har utsatts för yttre påverkan. Håltagning är gjord i AC brytarens rygg utan att ha tätat i efterhand.

Godkända kontrollpunkter

7/8

AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlacering

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

15/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Van Der Valk: Strongline Heavy Duty roof hook

Anmärkningar

3/23

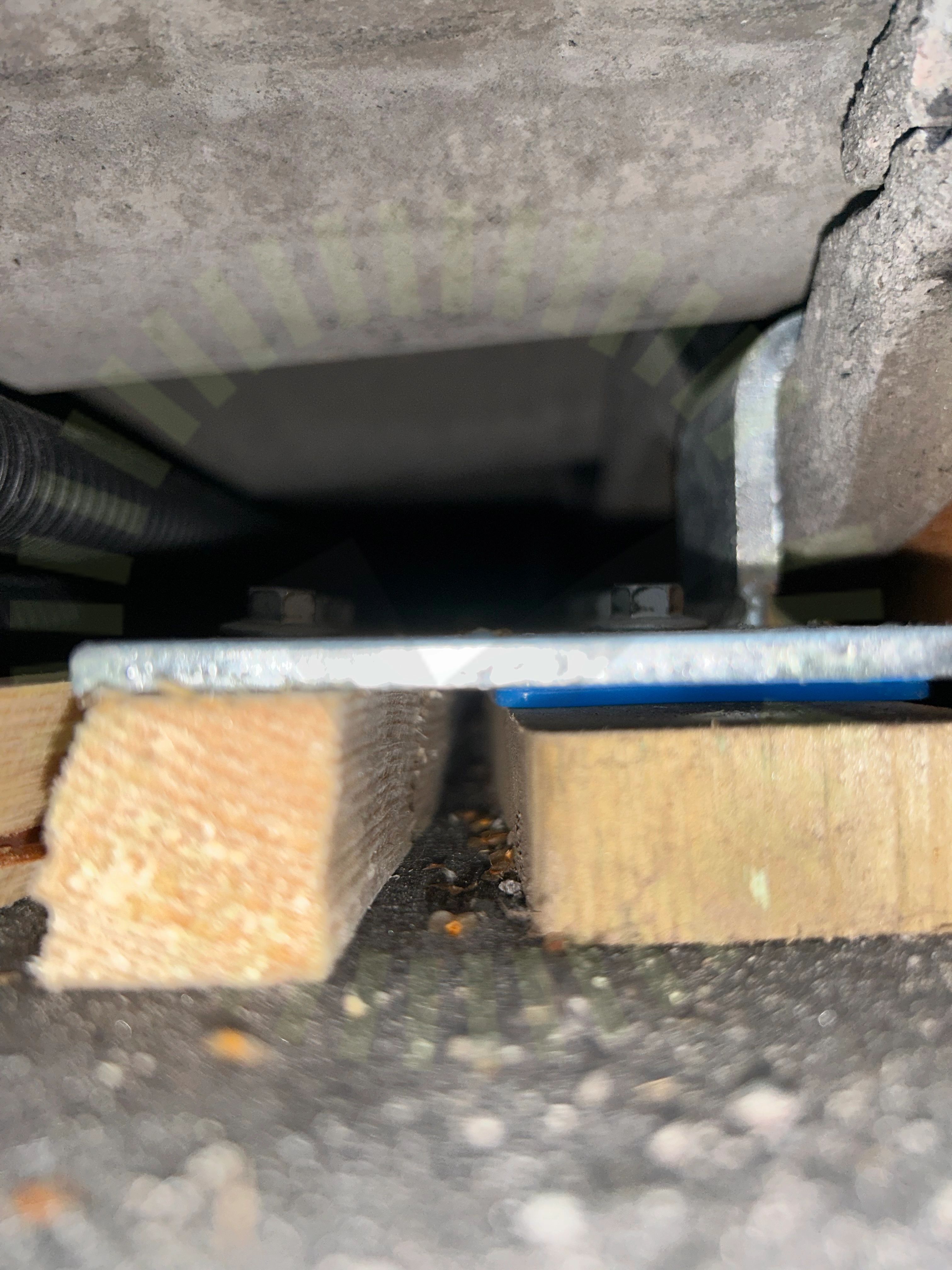

4.1 Råspontsinfästning distans

Inte godkänd

Fel distans använd vid montage.

se-datablad-strongline-heavy-duty-takkrok, Sida. Tillverkarens anvisningar

4.2 Snö- och Vindlastberäkning

Inte godkänd

Inmatade värden i lastberäkningen stämmer inte med verkligheten. Annan taktyp samt lutning på taket.

Tillverkarens montageanvisningar

4.3 Takstolsinfästning

Inte godkänd

Takkrokens takstolsinfästning är felaktigt utförd. Skruvar har missat takstol.

Installation manual – ValkPitched - roof tiles [Clamp] v1.4 sida 15

Godkända kontrollpunkter

20/23

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämma över skarvMittklämmorPlaceringRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarTakets lutningTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor

Undercentral

Godkända kontrollpunkter

7/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/5

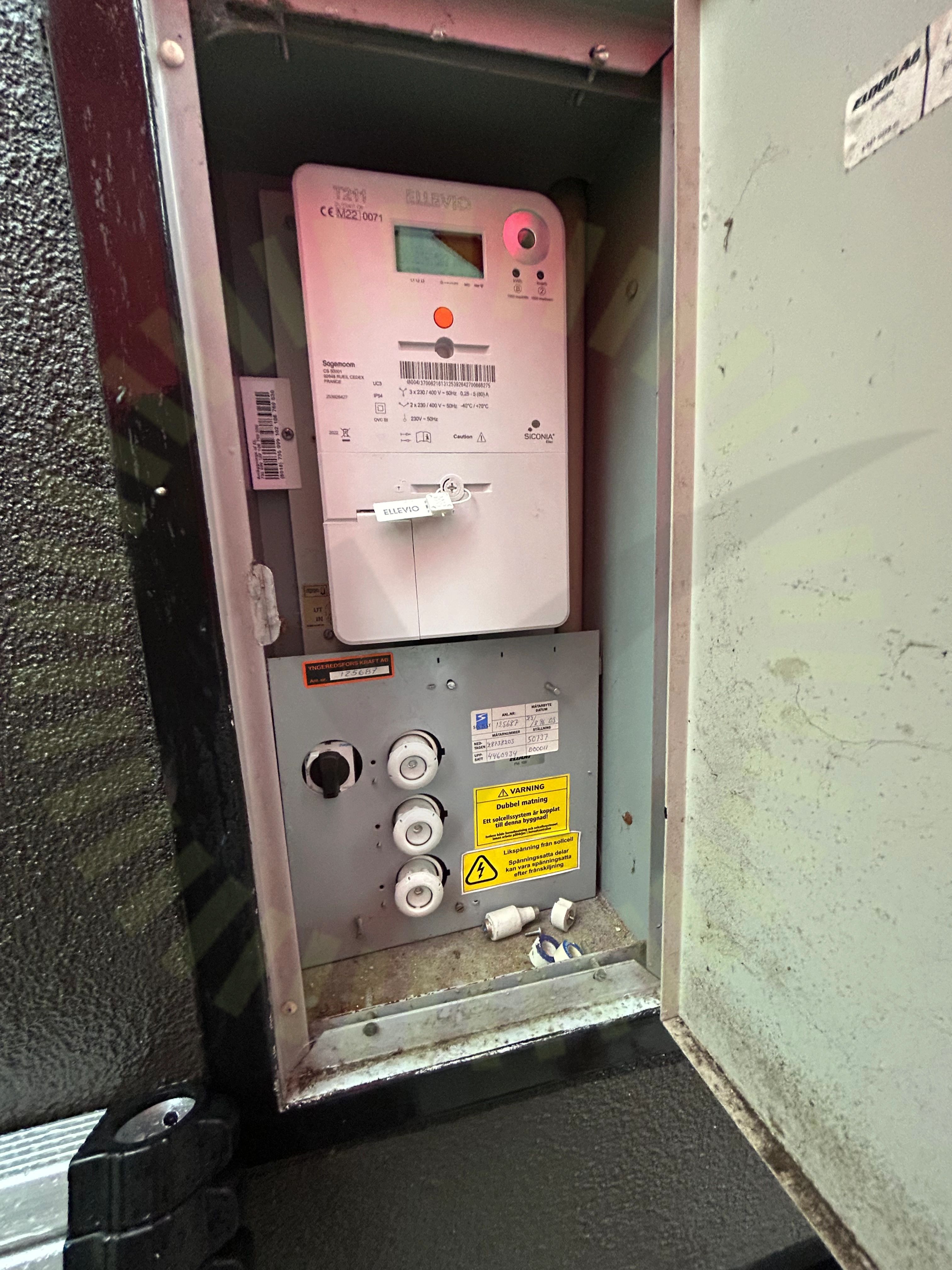

6.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte på markerad plats.

6.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på arbetsbrytare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

3/5

Informering av solcellerTillförlitligt fästVarning för likspänning

Växelriktare

Anmärkningar

3/35

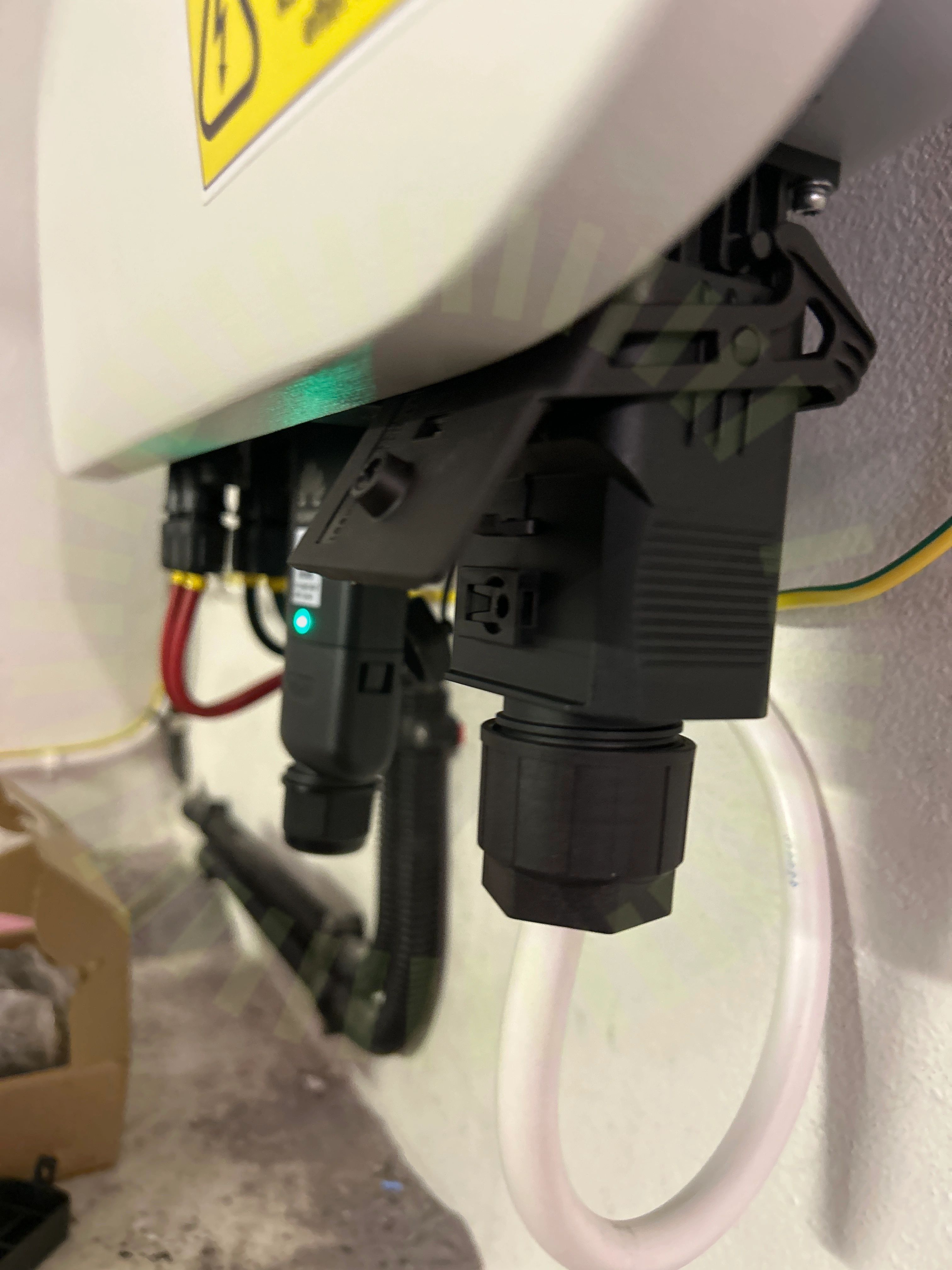

7.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

7.2 Genomföringar

Inte godkänd

Genomföring inte tätad utifrån.

SS 436 40 00 (527.2.1)

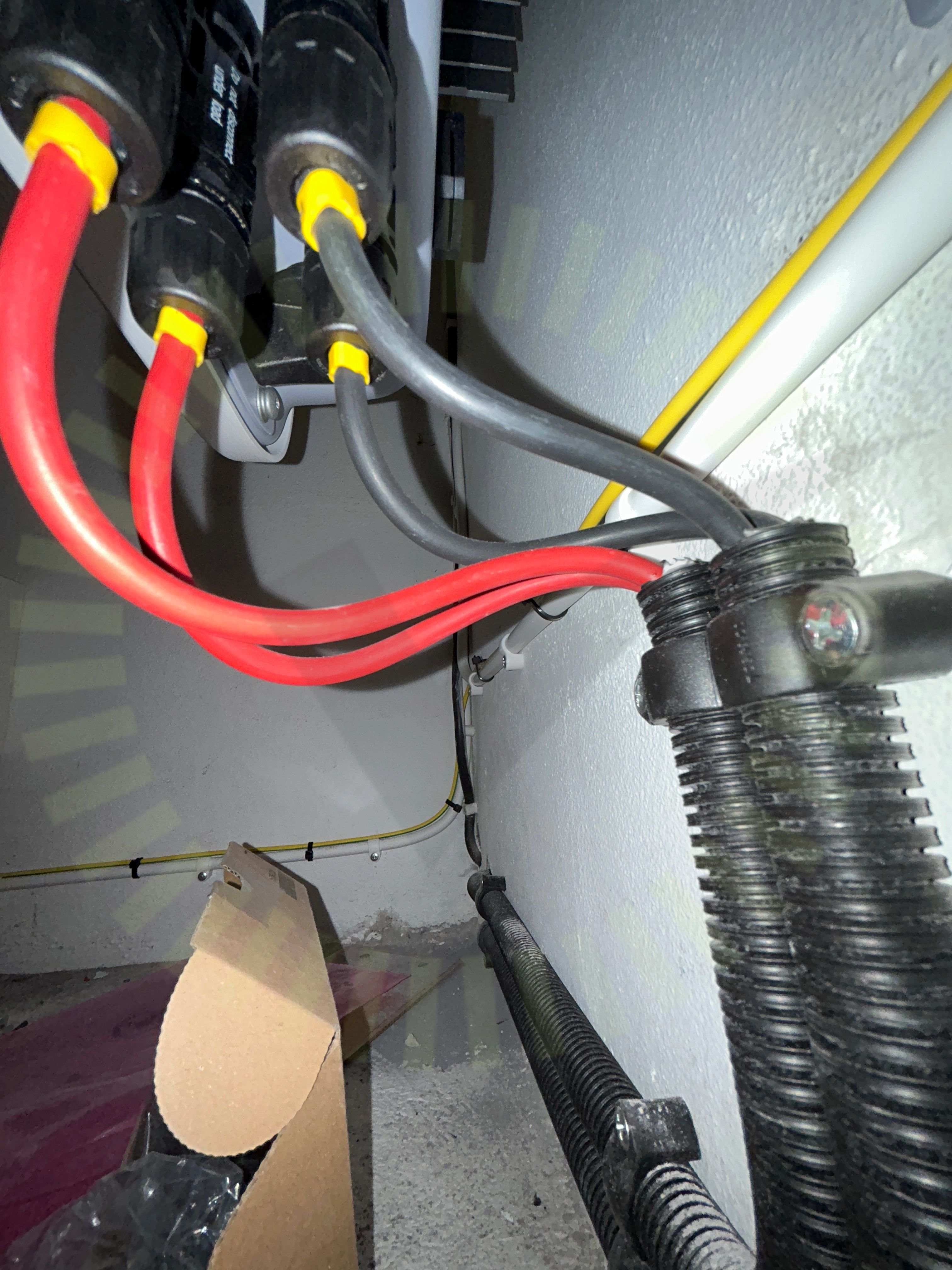

7.3 Stress på kontakter

Inte godkänd

Växelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

Godkända kontrollpunkter

32/35

AC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning
