Besiktningsrapport

9.1

Installation genom

Takkraft

Datum

3 november 2025

Ort

Åkersberga

Län

Stockholms län

Stress på kontakter

Skenornas överhäng

Snö- och Vindlastberäkning

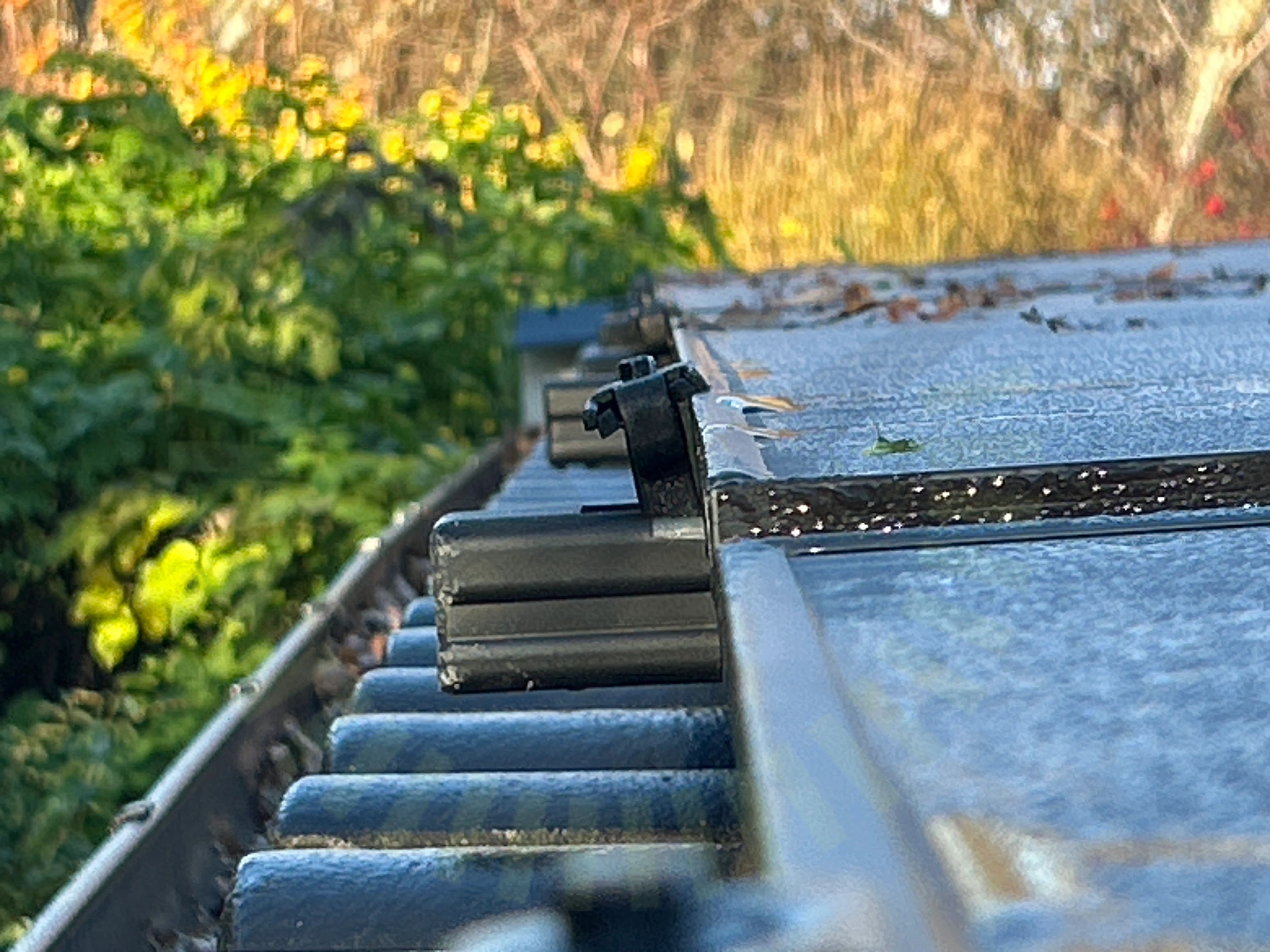

+ 1

95% godkända

5% ej godkända

Om installationen

Paneler

DMEGC: DM(XXX)M10RT-B60HBB

Montagesystem

MAFI: Roof Tile Bracket Läktfästen

Batteri

Sigenergy: SigenStor BAT

Batteri

SigeEnergy: SigenStor EC 5.0-25.0 TP

Tillbehör

Eastron: Sigen Sensor TP-CT120-DH

Tillbehör

Undercentral

Installerad av Takkraft som har ett högt snittbetyg på 9.7 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (5)Smartmätare (6)Tak 1: DMEGC: DM(XXX)M10RT-B60HBB (19)Tak 1: MAFI: Roof Tile Bracket Läktfästen (19)Undercentral (6)Varselmärkning (4)Växelriktare (34)

Allmänt

Godkända kontrollpunkter

2/3

Mätprotokoll DC

Strängschema

Ej tillgängligt vid besiktning

1/3

Avtal

Batteri

Godkända kontrollpunkter

5/5

Kåpor

Placering bärighet

Sammansättning av komponenter

Skador

Tillgång till batteriet

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Tak 1: DMEGC: DM(XXX)M10RT-B60HBB

Anmärkningar

2/19

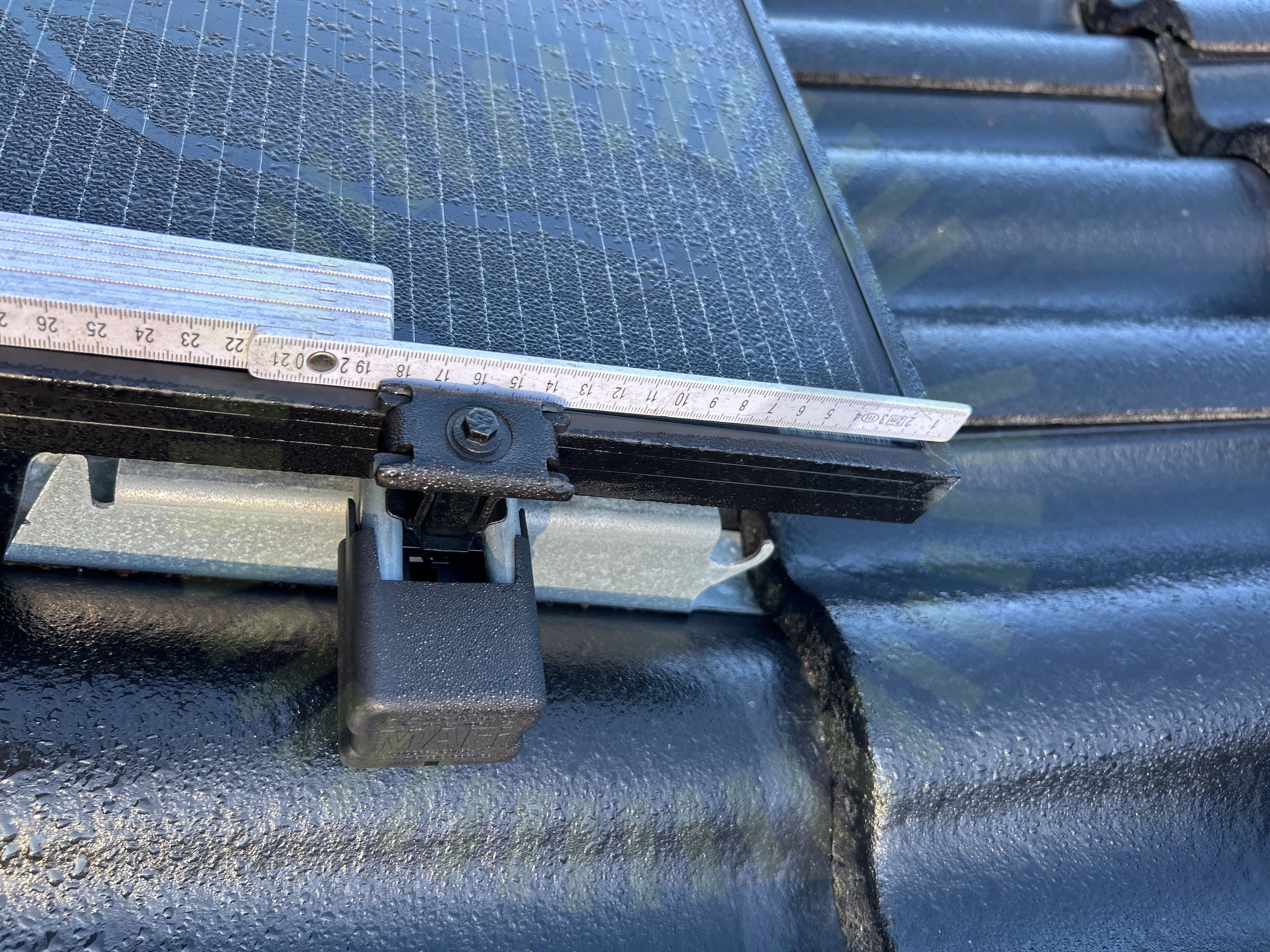

4.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 15-17

4.2 Stress på kontakter

Inte godkänd

Kablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

17/19

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Lutning

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Strängförläggning

Tak 1: MAFI: Roof Tile Bracket Läktfästen

Anmärkningar

3/19

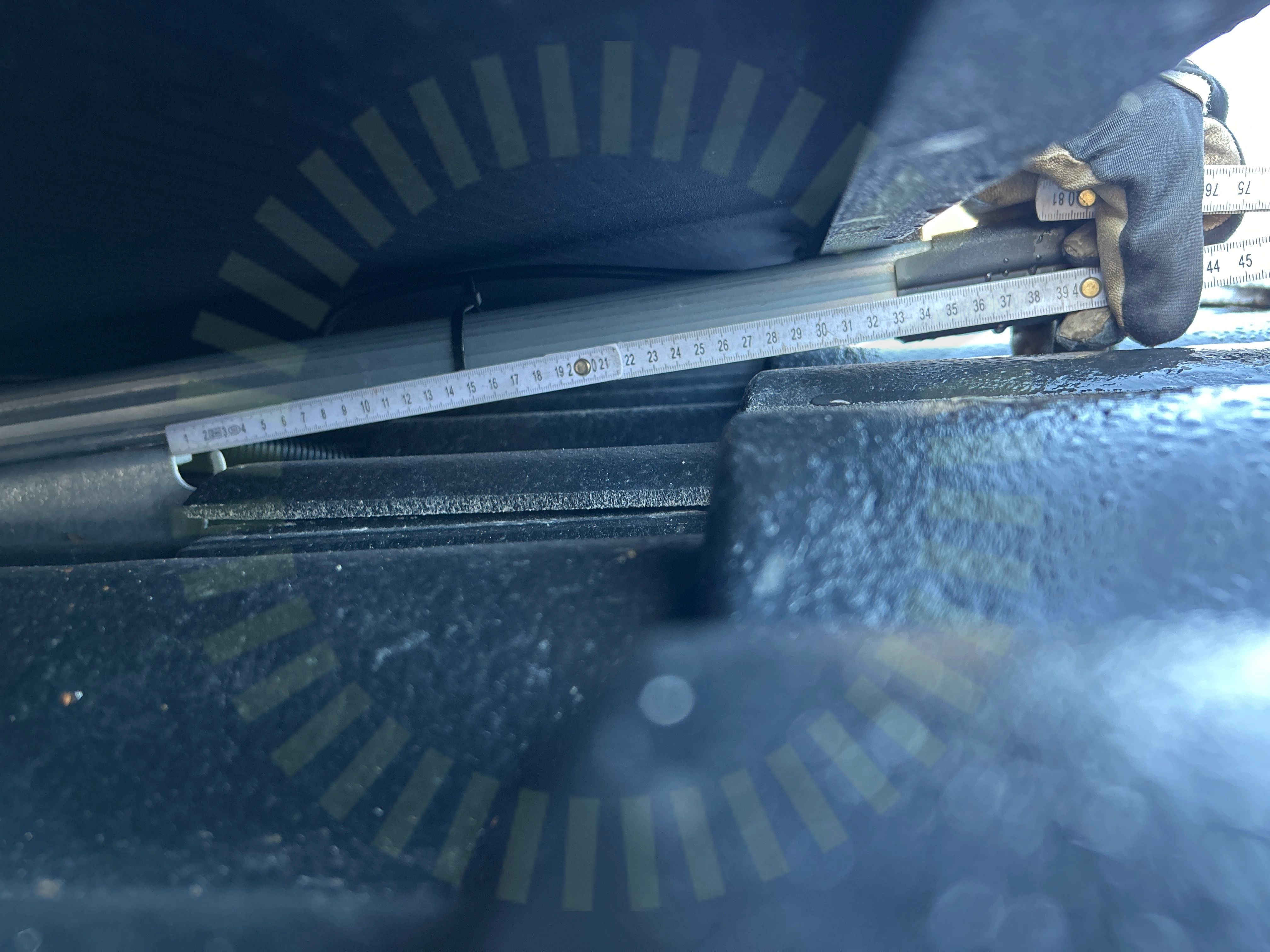

5.1 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

MAFI Solar Montagehandbok 2023 Rev G, sid 2

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning är inte korrekt för boningshuset. Information om krokarnas infästning saknas i lastberäkning på ena takytan. Panellayout i lastberäkning för den andra takytan stämmer inte med verkligheten.

Tillverkarens montageanvisningar

5.3 Ändklämmor

Inte godkänd

Ändklämmor håller inte korrekt i panelen.

MAFI Solar Montagehandbok 2023 Rev G, Sida 10

Godkända kontrollpunkter

15/19

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenskarvar

Säkerhetsavstånd

Takkrokarnas CC

Underbyggnad

Väderbeständigt material

Ej tillgängligt vid besiktning

1/19

Potentialutjämningsledare

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Godkända kontrollpunkter

34/34

AC Kablage förläggning

Anslutning av ledare

Anslutning av växelriktare

Avstånd närliggande objekt

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Förskruvning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Max total effekt

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning
