Besiktningsrapport
8.3
Installation genom
Svea Solar
Datum
18 oktober 2022
Ort
Hjärnarp, Skåne län
Dragavlastade
Säkerhetsavstånd
Avstånd

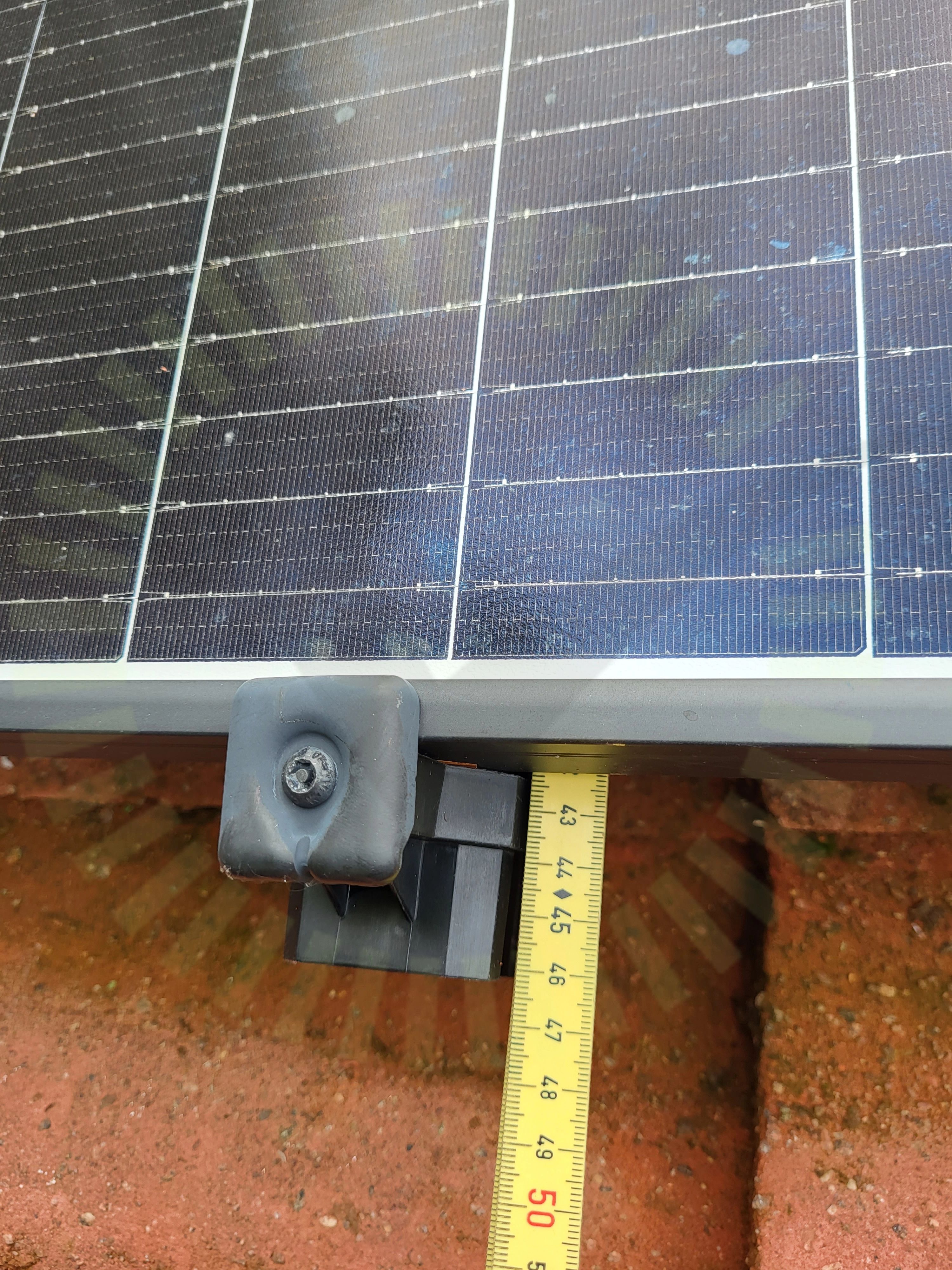

+ 8
82% godkända
18% ej godkända
Om installationen
Paneler
Trina: Vertex DE09.08
Montagesystem
ESDEC: ClickFit EVO Universal Hook
Växelriktare
Huawei: SUN2000 (12-20KTL)-M2
Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Tak 1, ESDEC: ClickFit EVO Universal Hook
Anmärkningar
5/25

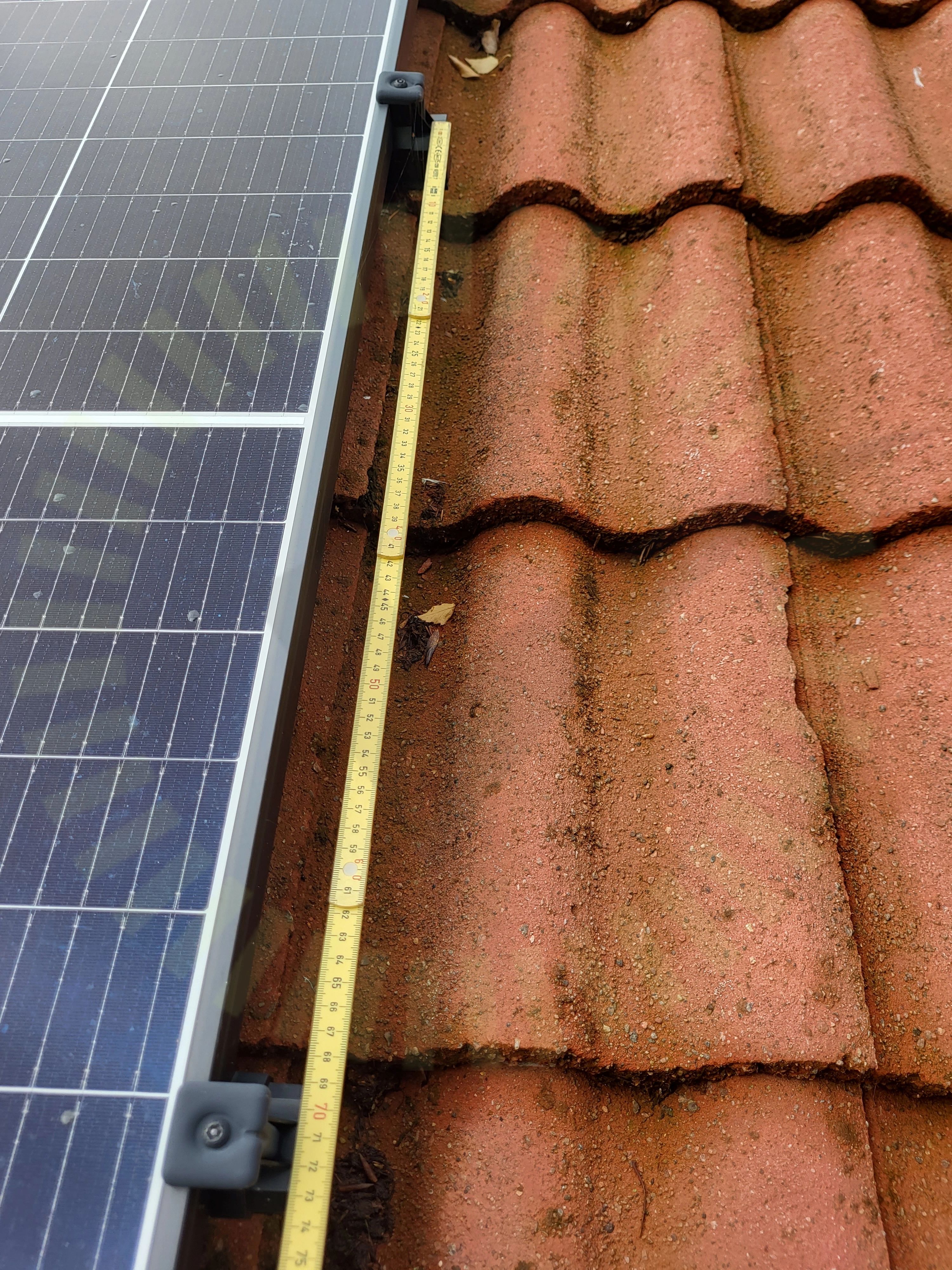

1.1 Avstånd
Inte godkänd
Skenornas max avstånd saknas i lastberäkning.
1.2 Skenornas överhäng
Inte godkänd
Överhänget överstiger >25cm. (Tillverkarens anvisningar.)

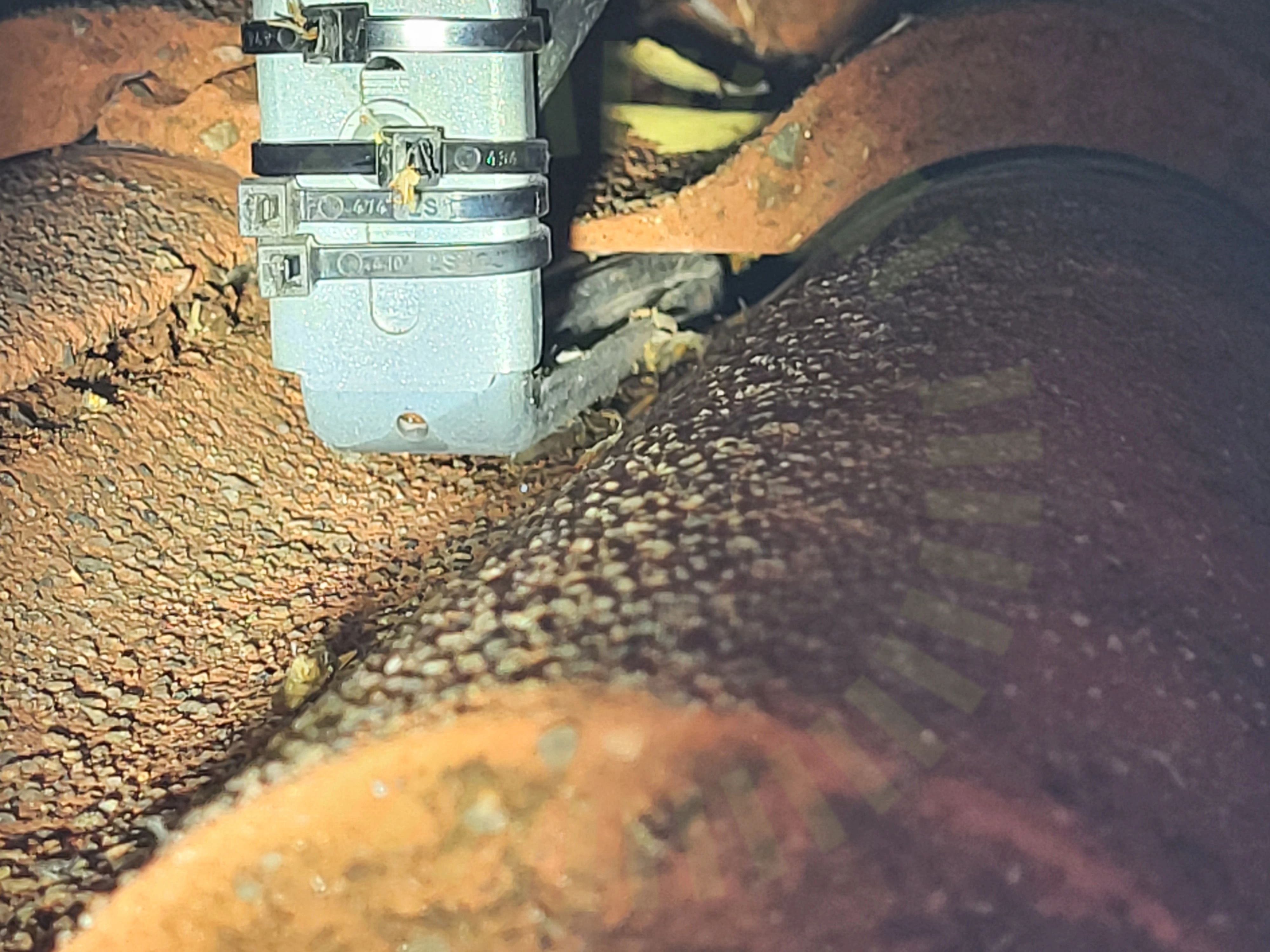

1.3 Skydd
Inte godkänd
Kablage ligger utan skydd,

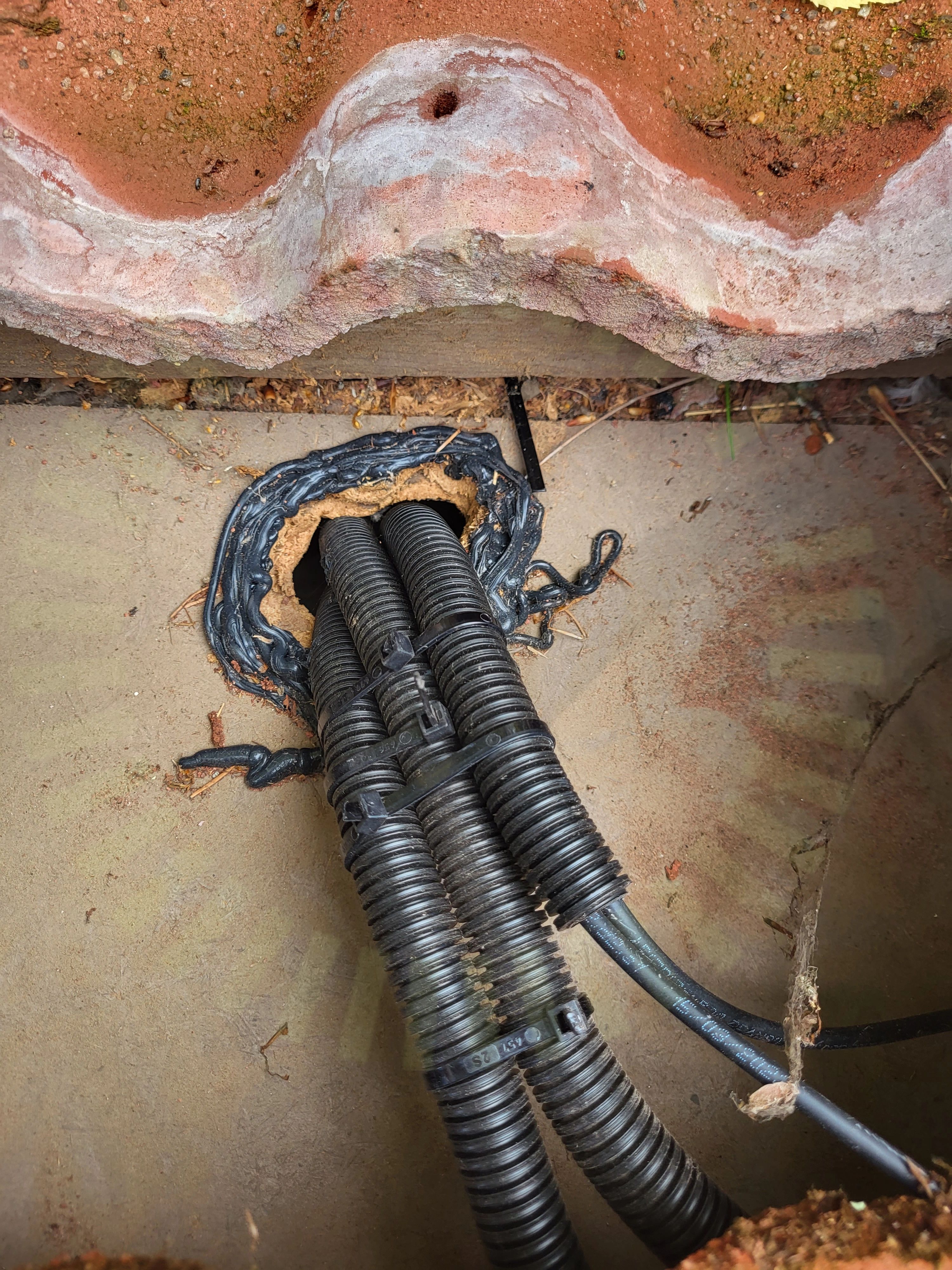

1.4 Takgenomföring
Inte godkänd
Takgenomföring är inte tillfredställande utförd.

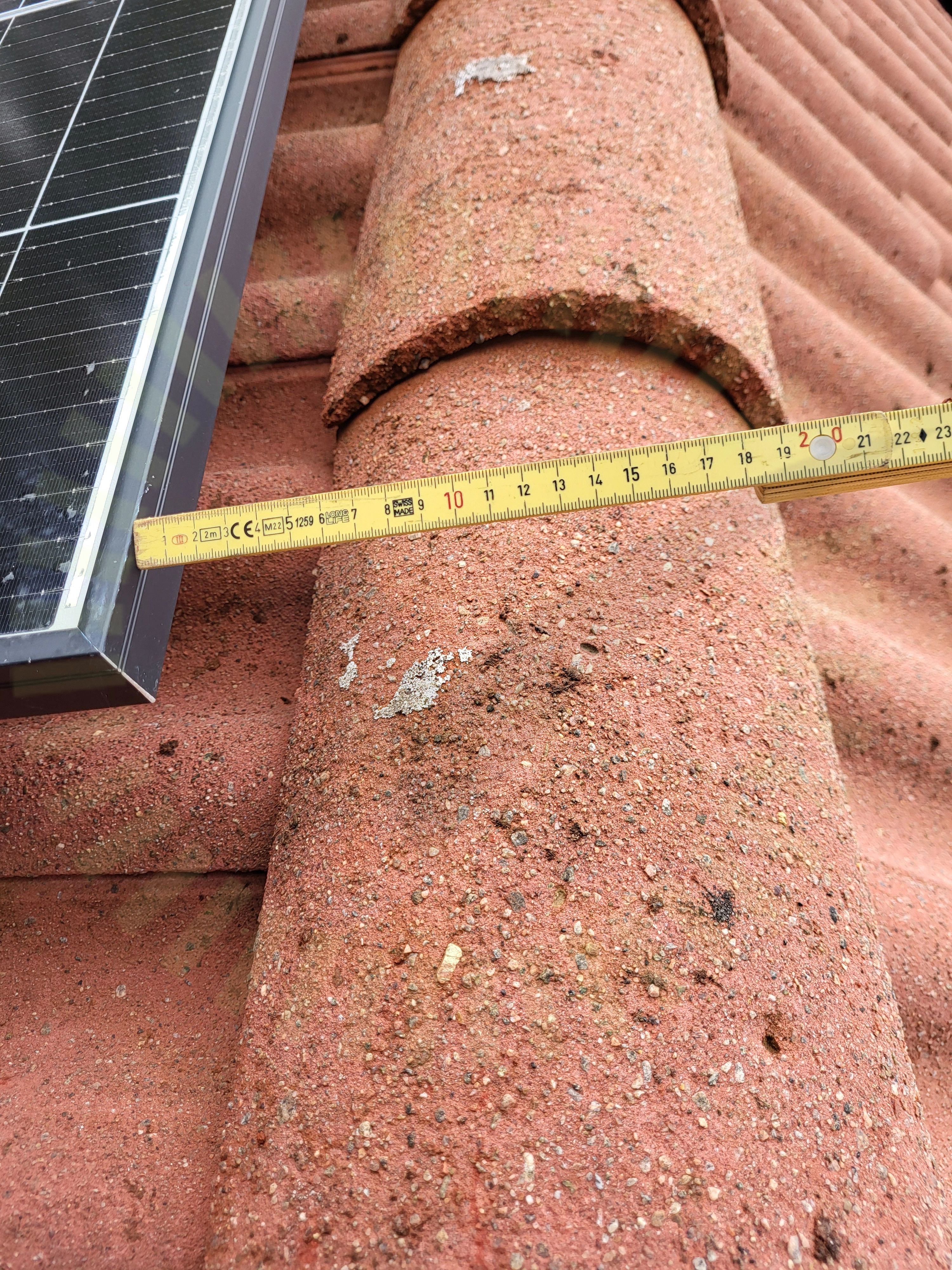

1.5 Säkerhetsavstånd
Inte godkänd
Kantzon följer inte tillverkarens anvisningar.
Godkända kontrollpunkter
20/25
Tak 1, Trina: Vertex DE09.08
Anmärkningar
2/11
2.1 Dragavlastade
Inte godkänd
Kablage utsätts för dragbelastningar.

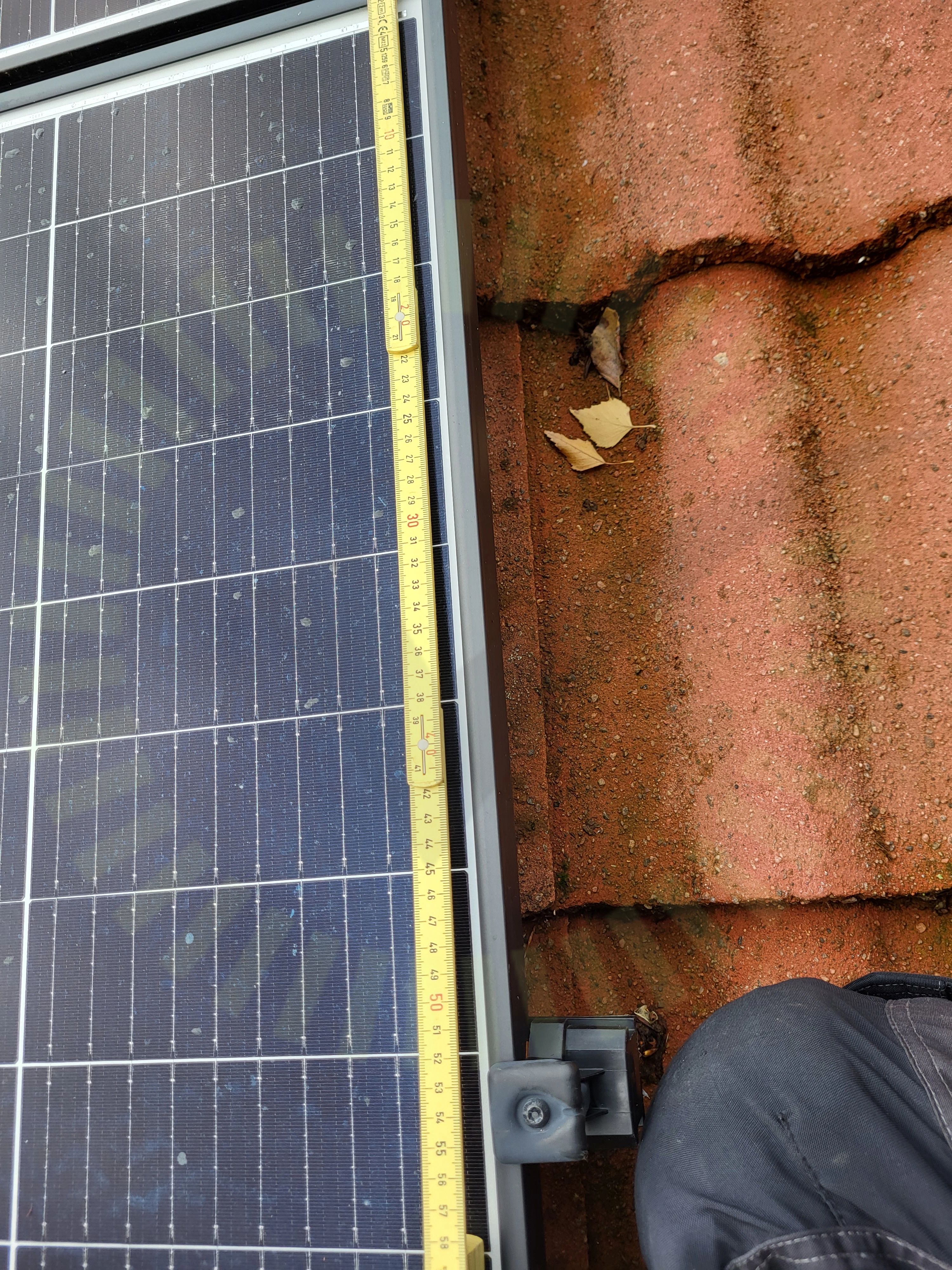

2.2 Placering
Inte godkänd
Fästen är placerade utanför tillverkarens angivna zon.
Godkända kontrollpunkter
9/11
Varselmärkning
Anmärkningar
2/4

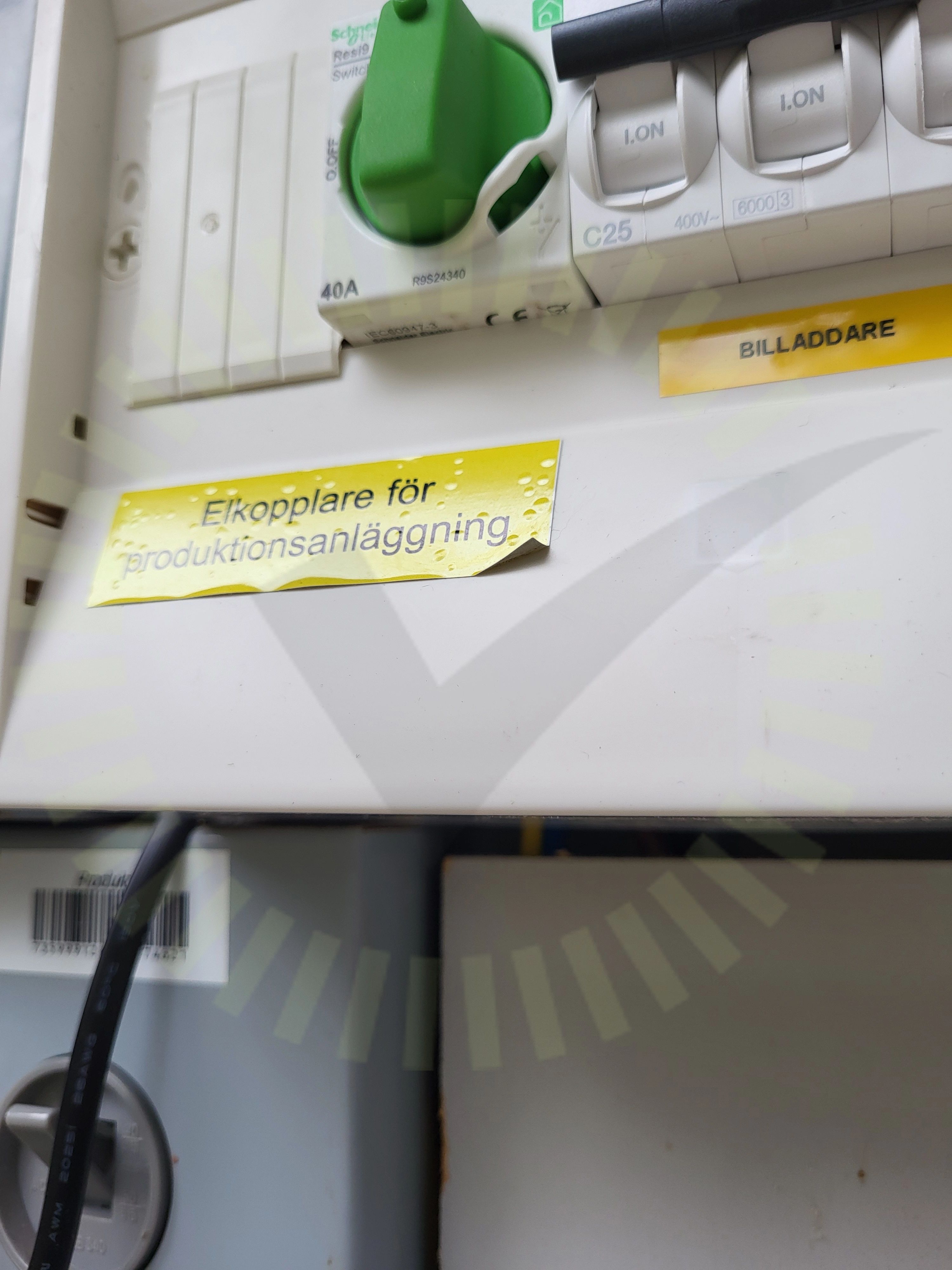

3.1 Tillförlitligt fäst
Inte godkänd
Märkningen sitter inte tillförlitligt fast.

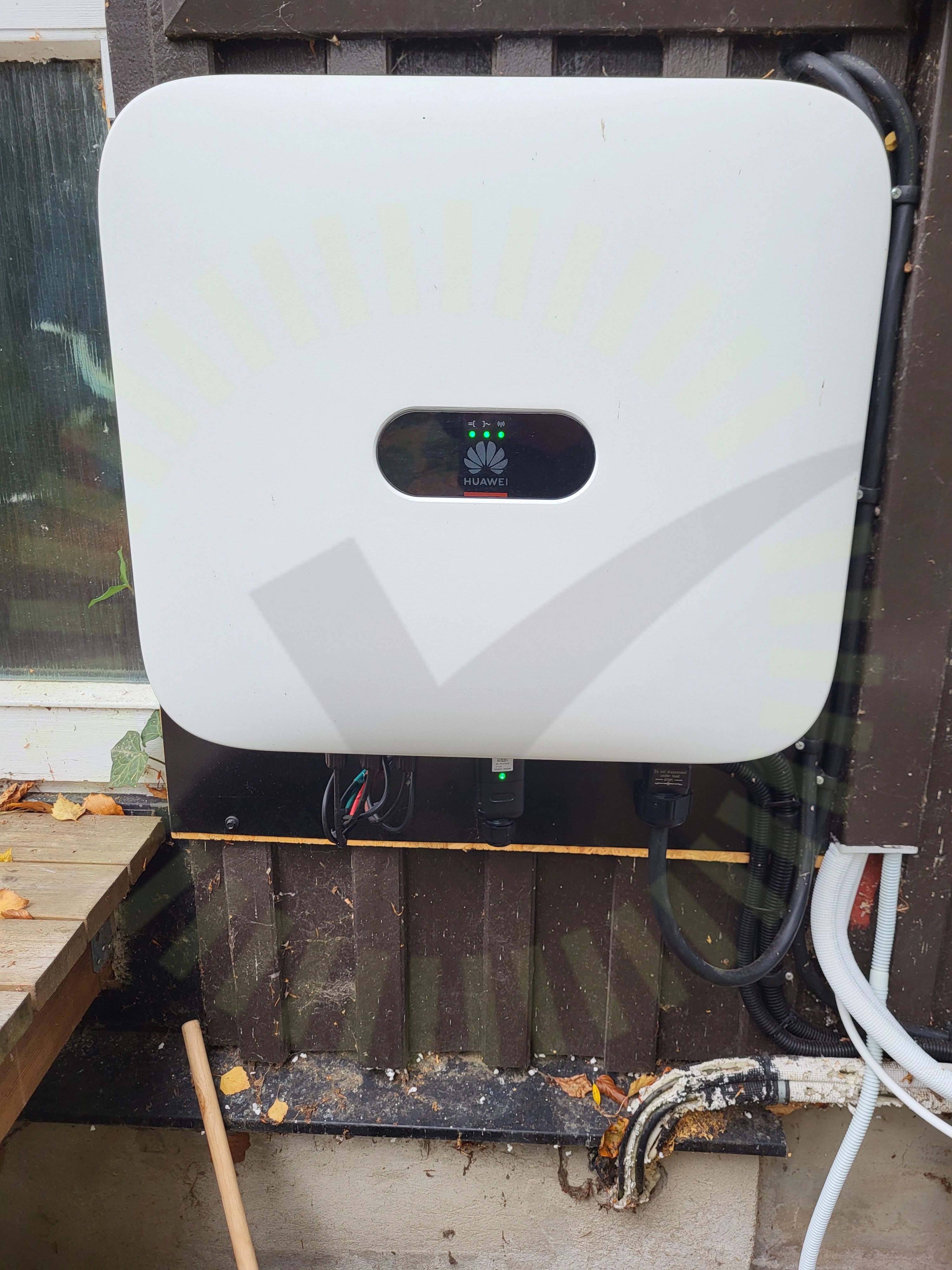

3.2 Varning för likström
Inte godkänd
Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
Godkända kontrollpunkter
2/4
Växelriktare
Anmärkningar
3/26

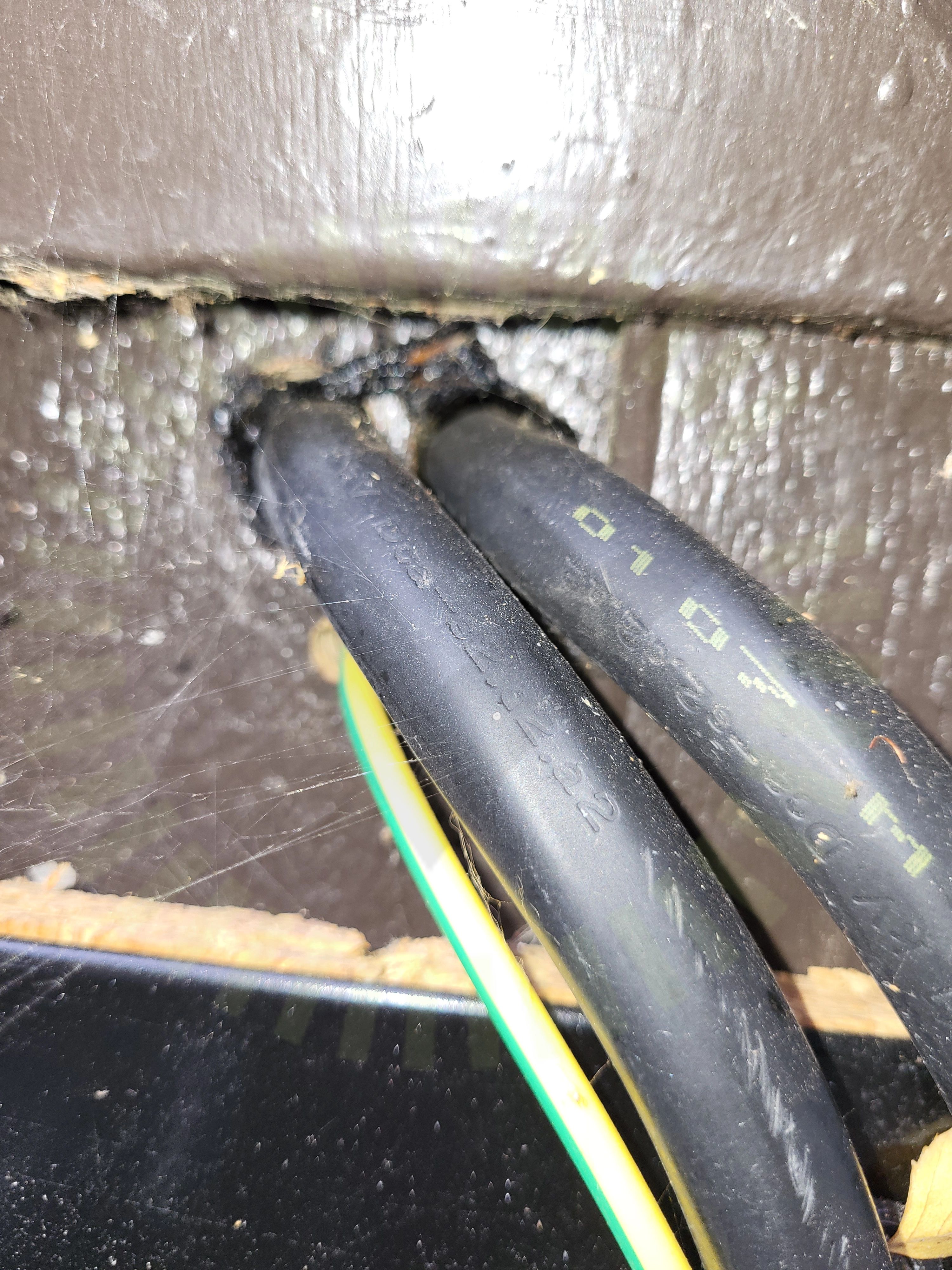

4.1 AC Genomföringar
Inte godkänd
Kabelgenomföring saknar tätning.

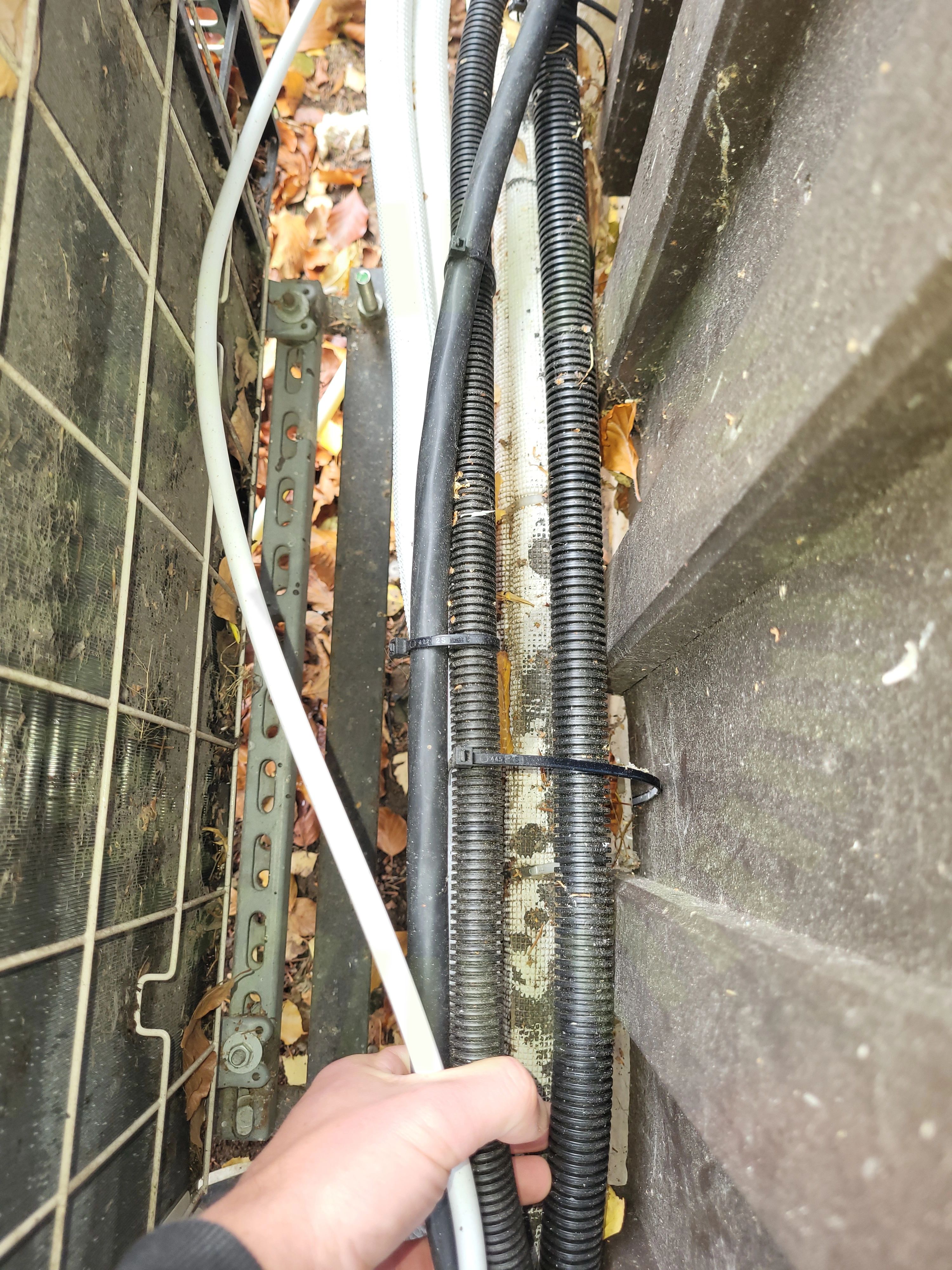

4.2 DC Förläggning
Inte godkänd
Kablarna är inte uppfästa så de har tillräckligt stöd.

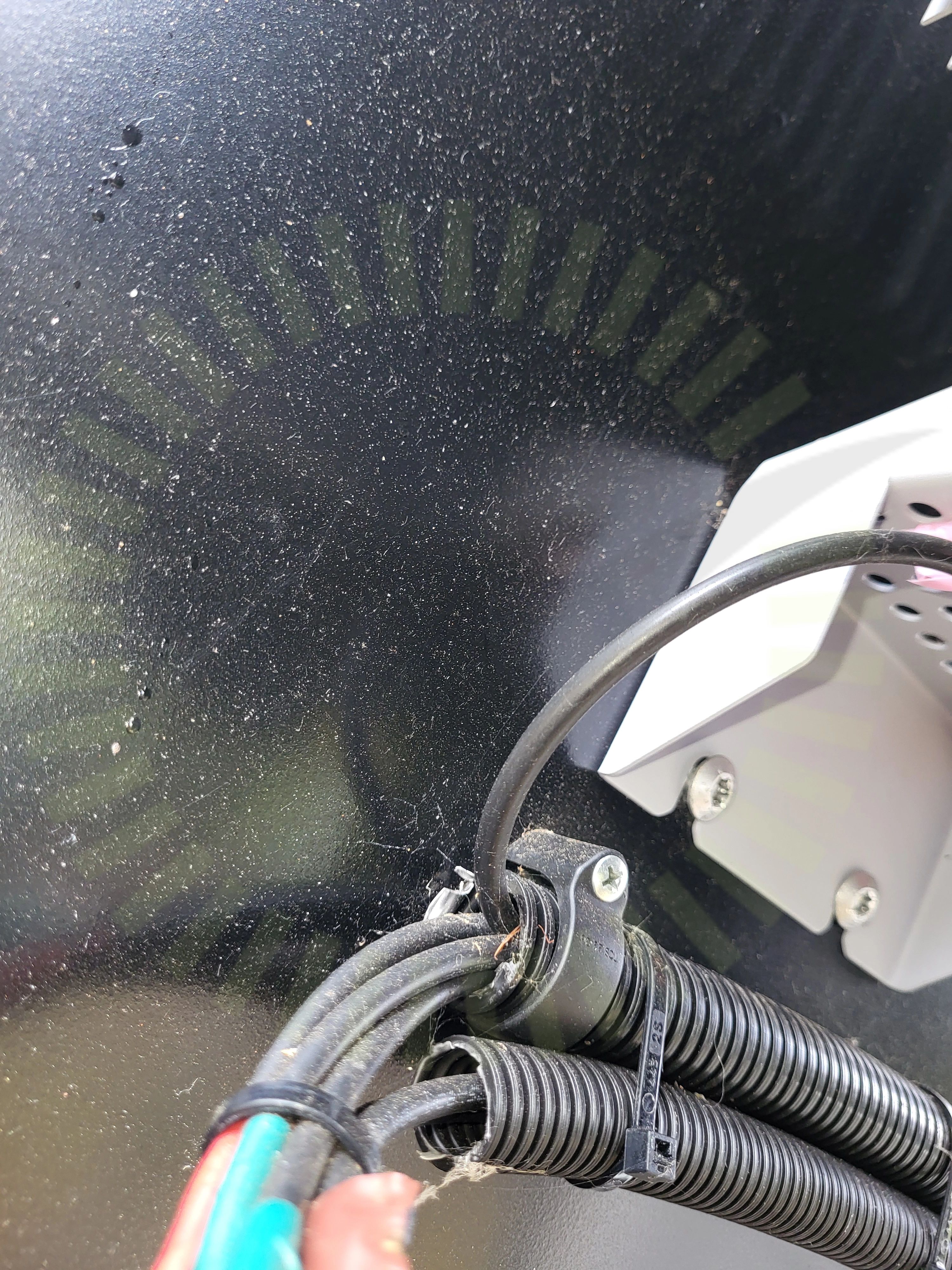

4.3 Fastsäkring av produkt
Inte godkänd
Växelriktaren är inte fastsäkrad ordentligt.
