Besiktningsrapport
9.4
Installation genom
1KOMMA5°
Datum
4 april 2024
Ort
Västerås, Västmanlands län
PEN-ledare
Stress på kontakter
Kabeluppfästning
Avstånd närliggande objekt
97% godkända
3% ej godkända
Om installationen
Paneler
Jinko: Tiger Neo N-type 54HL4-B
Montagesystem
Weland Stål: Papptak
Växelriktare
SunGrow: SH5-10RT
Batteri
SunGrow: SBR(XXX)
Tillbehör
Säkerhetsbrytare AC
Tillbehör
CHINT: Sungrow DTSU666
Tillbehör
Undercentral
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Godkända kontrollpunkter
15/15
Batteri PE
Batterimodul
DC anslutning
Fastsäkring av produkt
Lock och sidoskydd
Närliggande objekt
Rakt stående
Sammansättning av komponenter
Signalkabel batteri
Skador
Smartmätare
Tillgång till batteriet
Uppfästning av kablage
Utrymme
Väderskydd
Smartmätare
Godkända kontrollpunkter
4/4
Anslutning av smartmätare
Fastsäkring av produkt
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Jinko: Tiger Neo N-type 54HL4-B
Anmärkningar
1/17

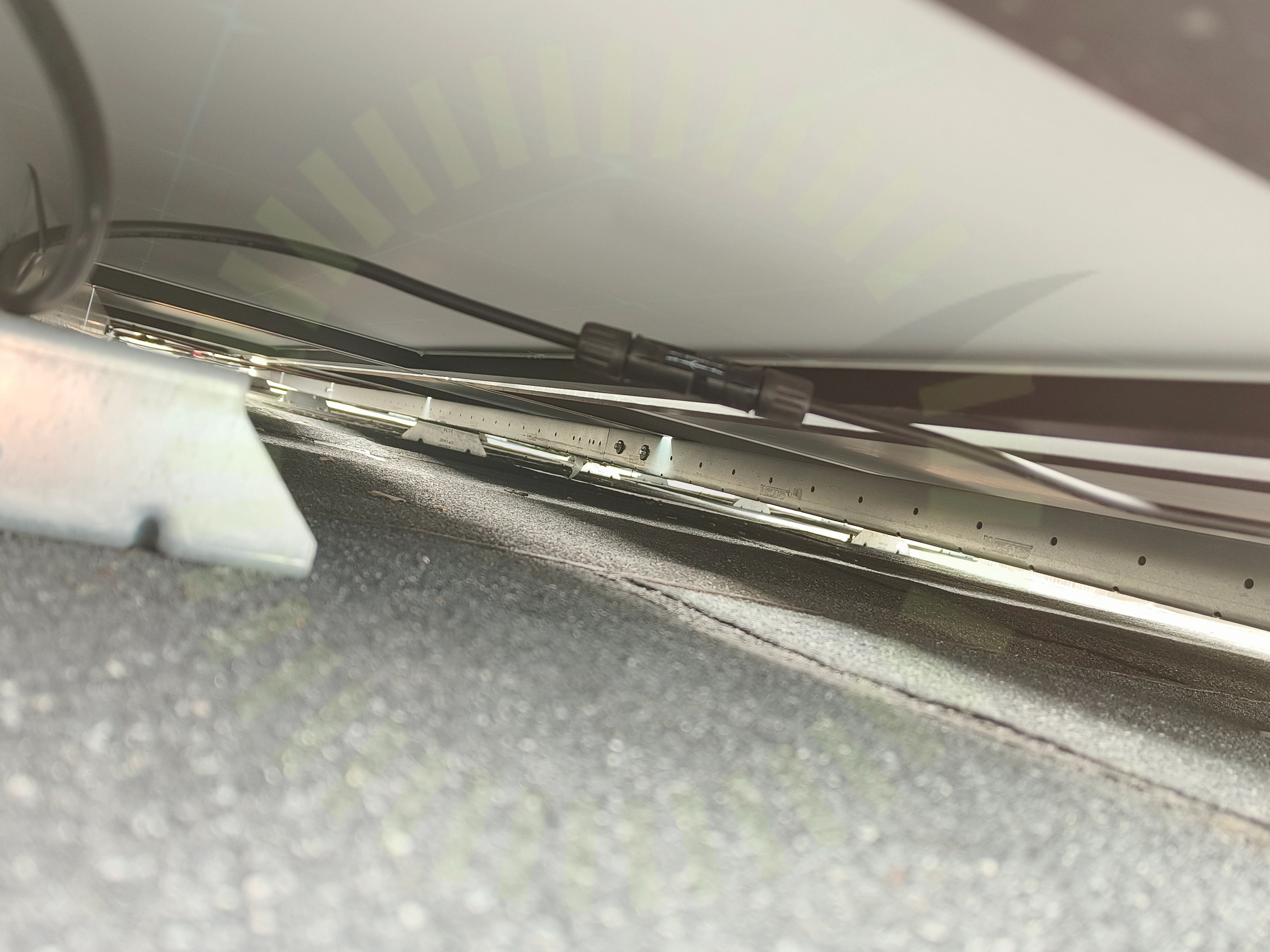

5.1 Stress på kontakter
Inte godkänd
Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
16/17
Avstånd till hav
Avstånd till yta
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas storlek
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelkablaget böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Strängförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
1/21

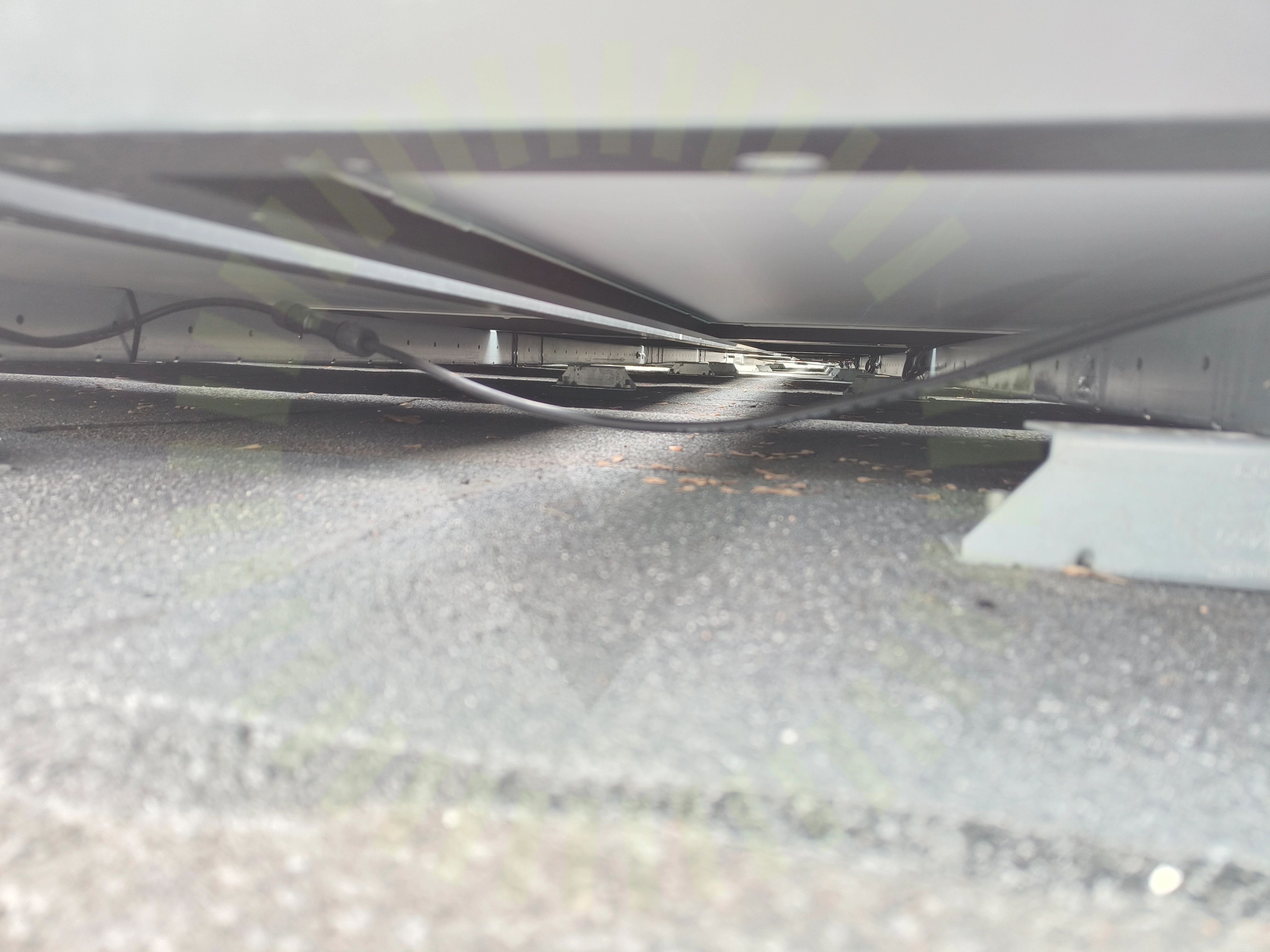

6.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
19/21
Använd tätskiktsduk
CC infästningar
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Infästning
Kabeldragning mellan takytor
Klämmor rätt förläggning
Mittklämmor
Placering
Skador
Skenornas infästning
Skenornas överhäng
Skenors avstånd till varandra
Skenskarvar
Snö- och Vindlastberäkning
Svetsning av papp
Väderbeständigt material
Ändklämmor skena
Ej tillgängligt vid besiktning
1/21
Infästning i råspont
Undercentral
Anmärkningar
1/6
7.1 PEN-ledare
Inte godkänd
Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt.
SS 436 40 00, utgåva 4 (543.4.1)
Godkända kontrollpunkter
5/6
Infästning
IP-Klassning
Kabelinföringar
Placering
Skydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/36

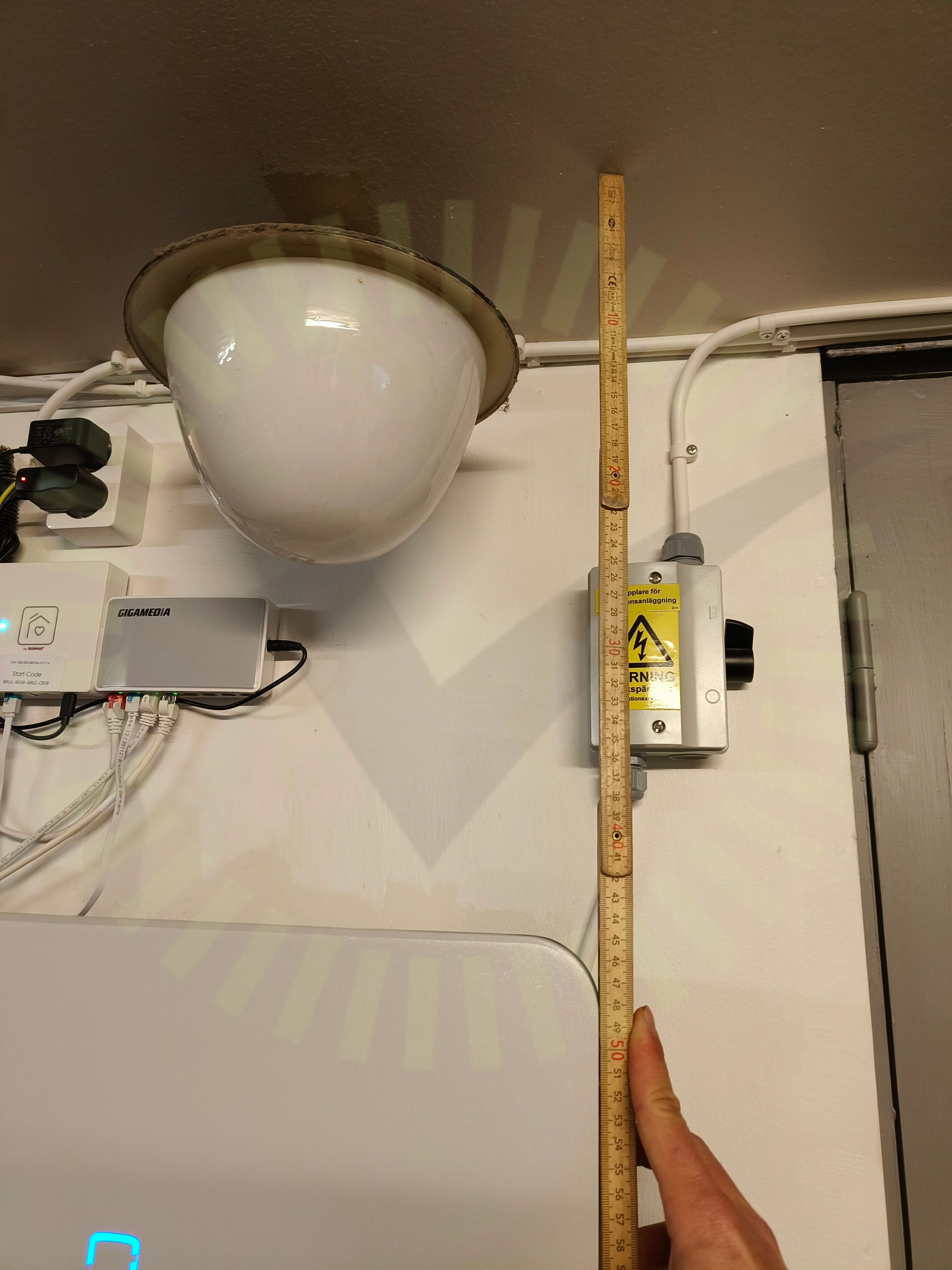

9.1 Avstånd närliggande objekt
Inte godkänd
Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
Godkända kontrollpunkter
34/36
AC kablage förläggning
AC Kablage förläggning
Anslutning av ledare
Anslutning av växelriktare
Bakomliggande material
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Väderskydd
Växelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36
Dubbel matning
