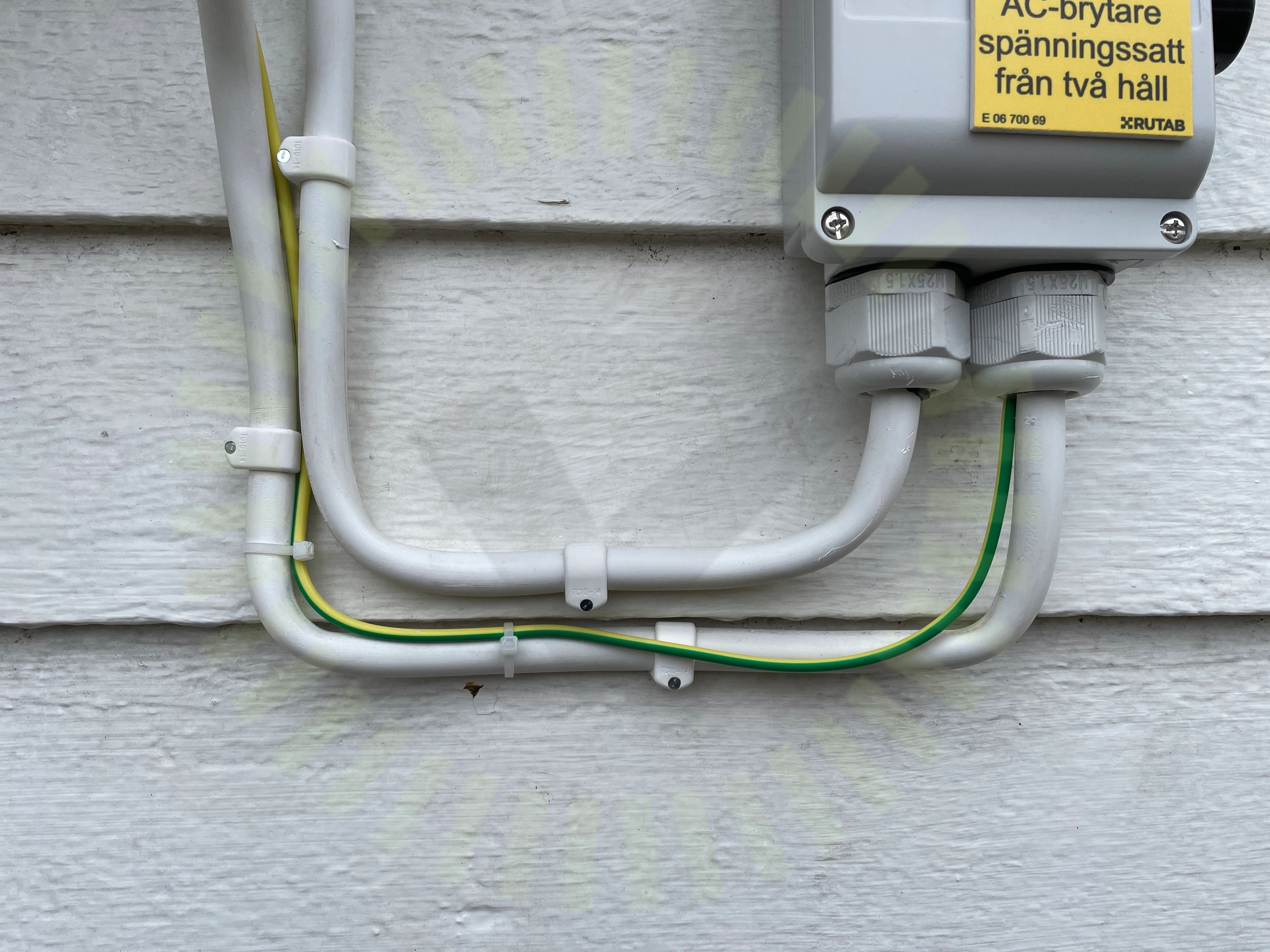

2.1 Kabelinföringar
Inte godkändFörskruvning avsedd för en kabel har två kablar i sig.
Besiktningsrapport
9.6
Installation genom
Solsystem Sverige AB
Datum
26 mars 2024
Ort
Löttorp, Kalmar län
92% godkända8% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-54HBB
MontagesystemNordmount: Falsad/Klickplåt
VäxelriktareSAJ: R6-(3-15K)-T2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
2/3Mätprotokoll DCSträngschema
Ej tillgängligt vid besiktning
1/3Avtal
Säkerhetsbrytare AC
Anmärkningar
1/7Godkända kontrollpunkter
6/7Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, DMEGC: DM(XXX)M10RT-54HBB
Anmärkningar
2/19

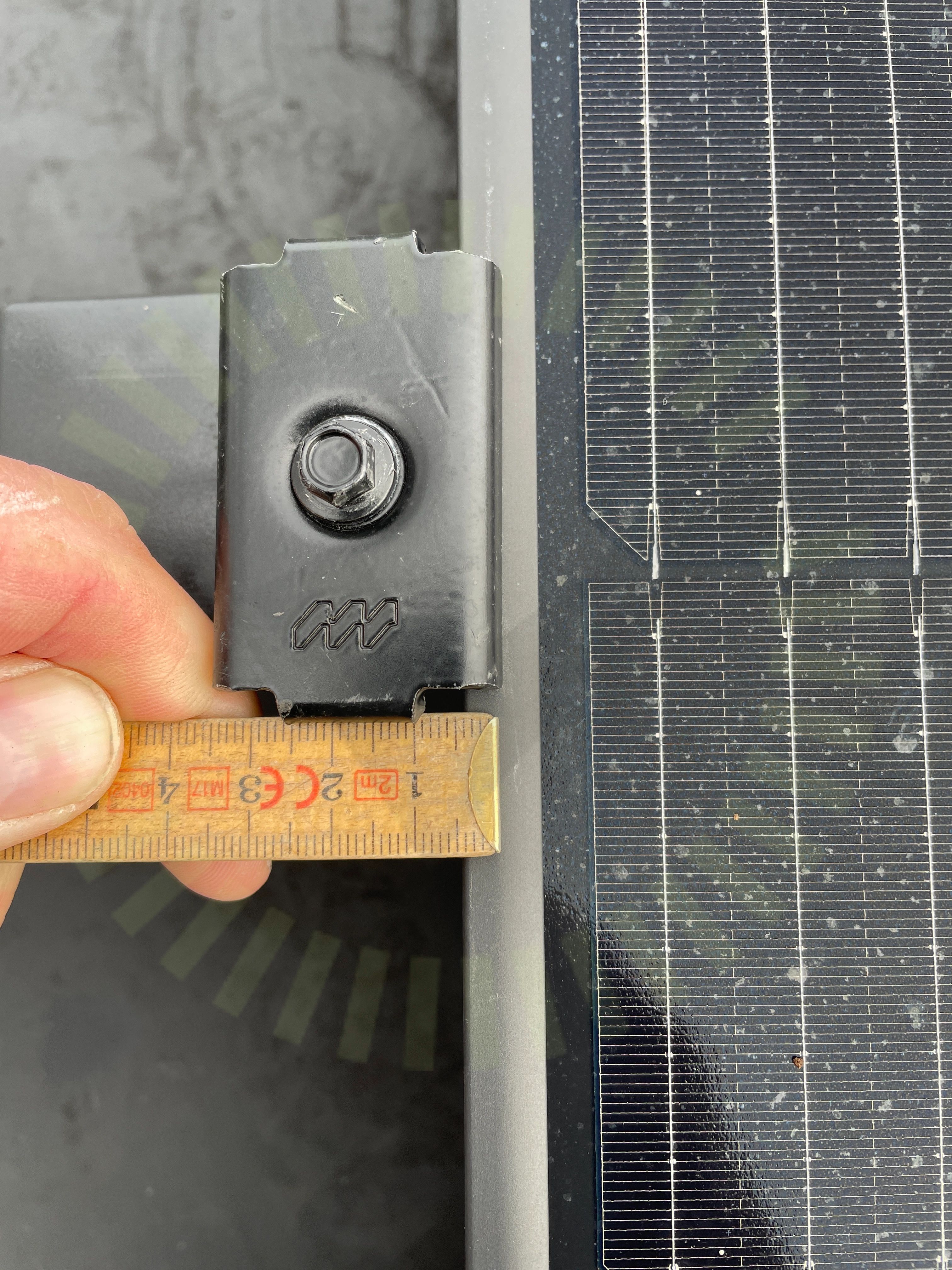

3.1 Klämmans överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 11

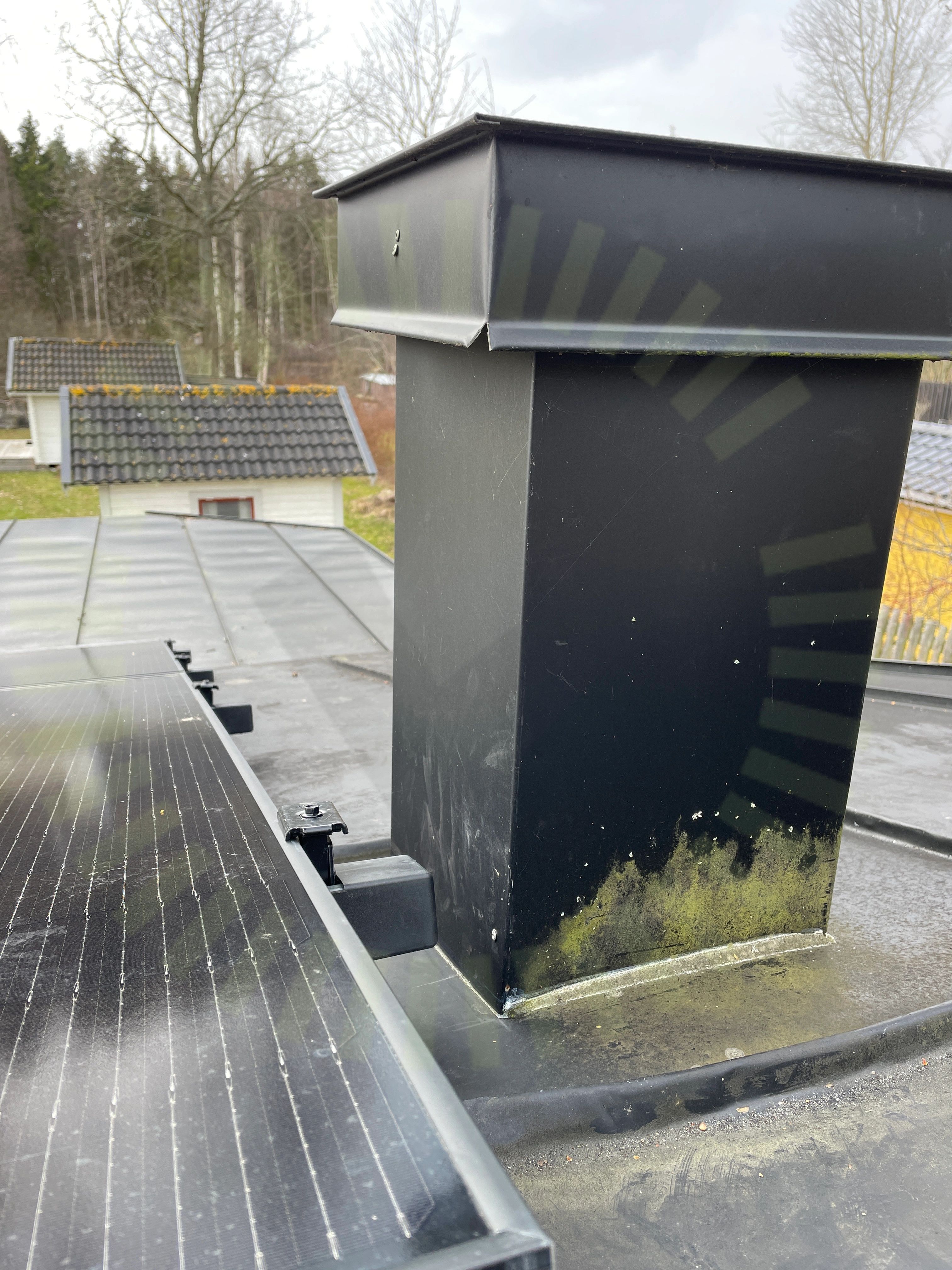

3.2 Skugga
Inte godkändBild tagen med 30 grader vinkling mot väst. Hård skugga inträffar eftermiddagar under sommaren.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202311, Sida 7-8
Godkända kontrollpunkter
16/19Avstånd till havAvstånd till ytaDräneringshålFästens placeringFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradePunktbelastningSkador på panelSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/19Förbindelse av kontakter
Tak 1, Nordmount: Falsad/Klickplåt
Godkända kontrollpunkter
19/19CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans kontakt med takKlämmans placering i skenaKlämmornas överlappningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndVal av klämmaVäderbeständigt materialÄndklämmor
Undercentral
Anmärkningar
1/6

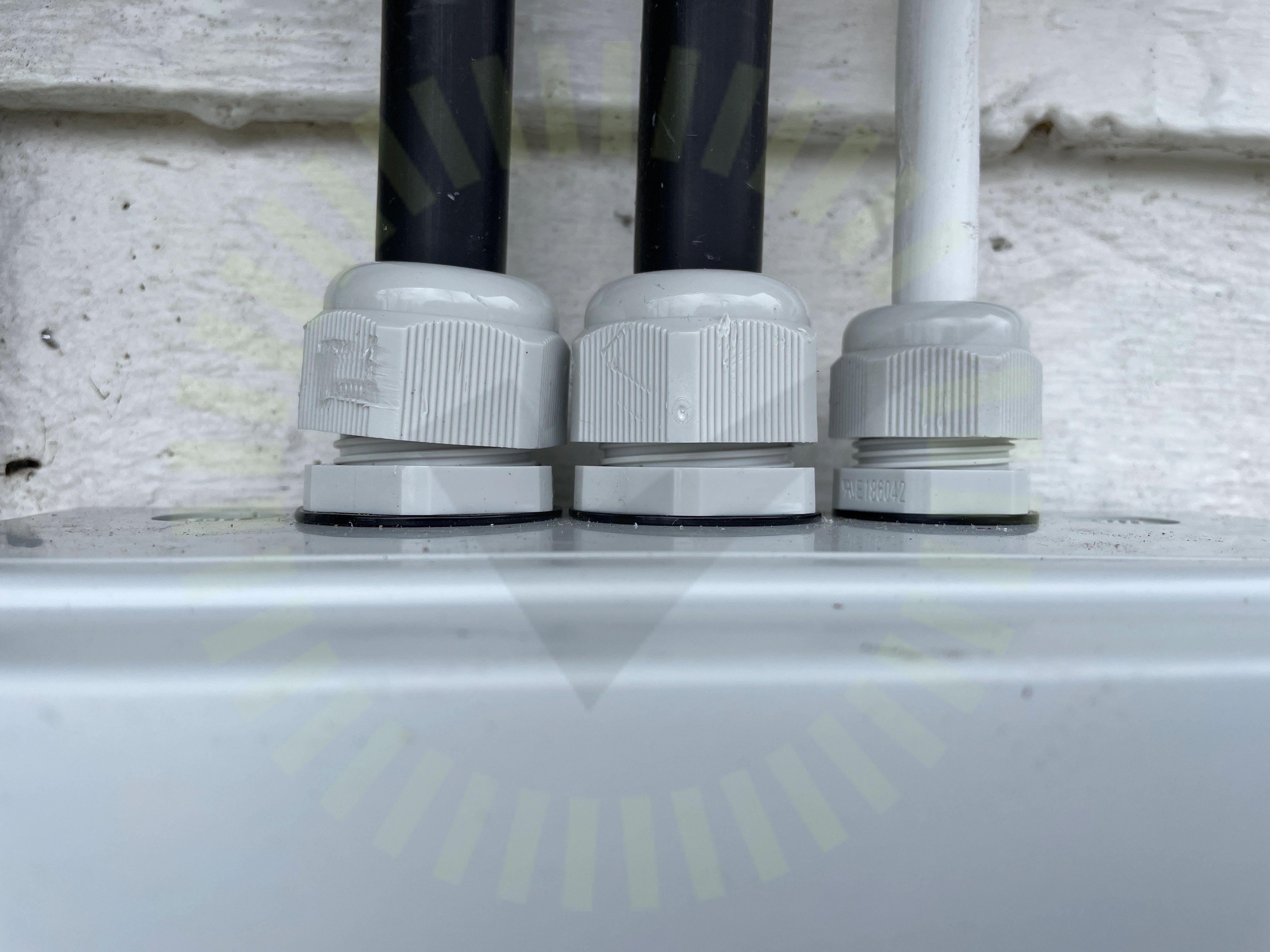

5.1 Kabelinföringar
Inte godkändFörskruvning är inte korrekt åtdragen.
Godkända kontrollpunkter
5/6FemledarsystemInfästningIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/4

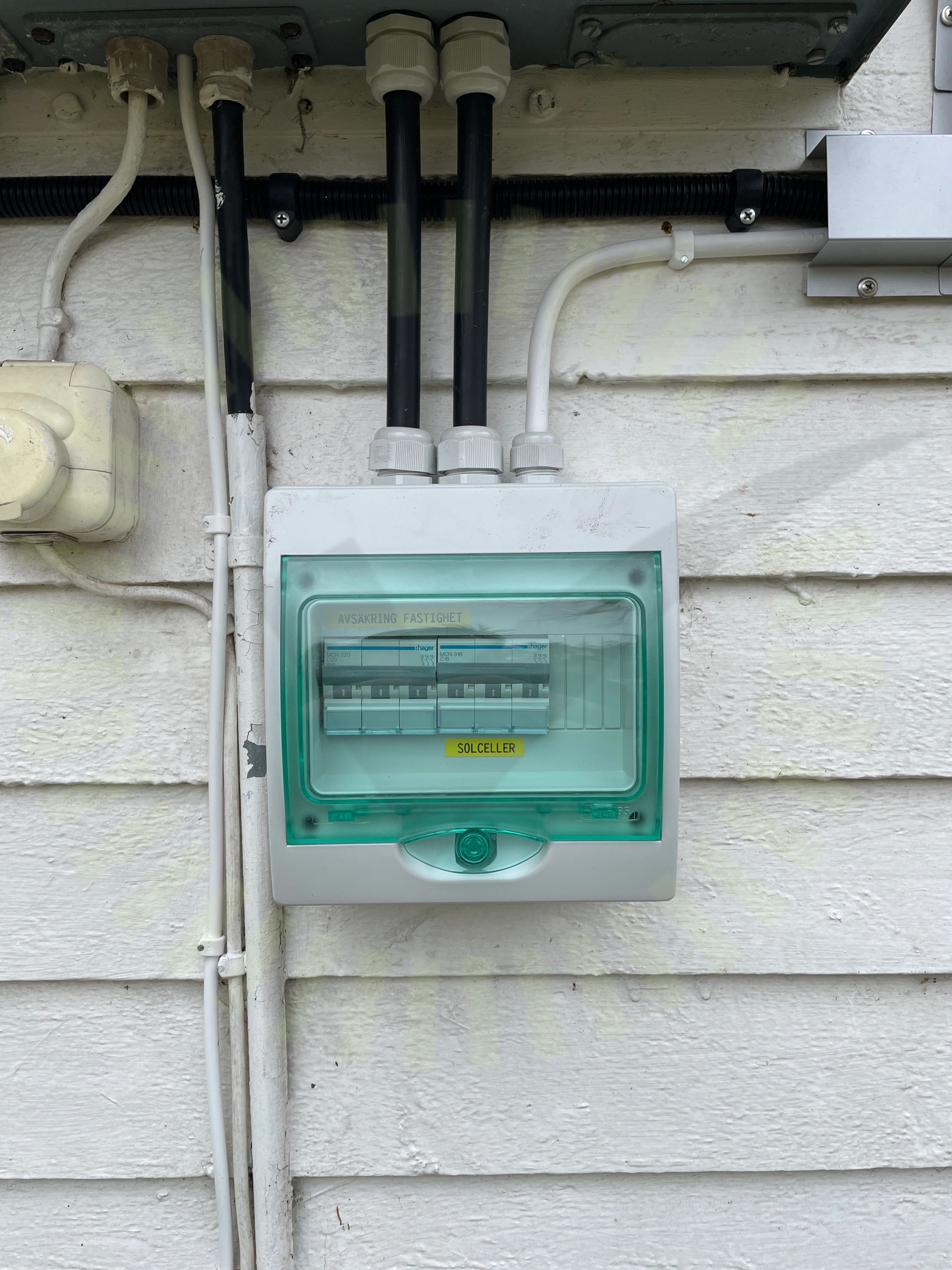

6.1 Varning för backspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav. Se referens.
SEK 457, Sida 42
Godkända kontrollpunkter
3/4Informering av solcellerMissvisande varselmärkningVarning för likspänning
Växelriktare
Anmärkningar
3/34

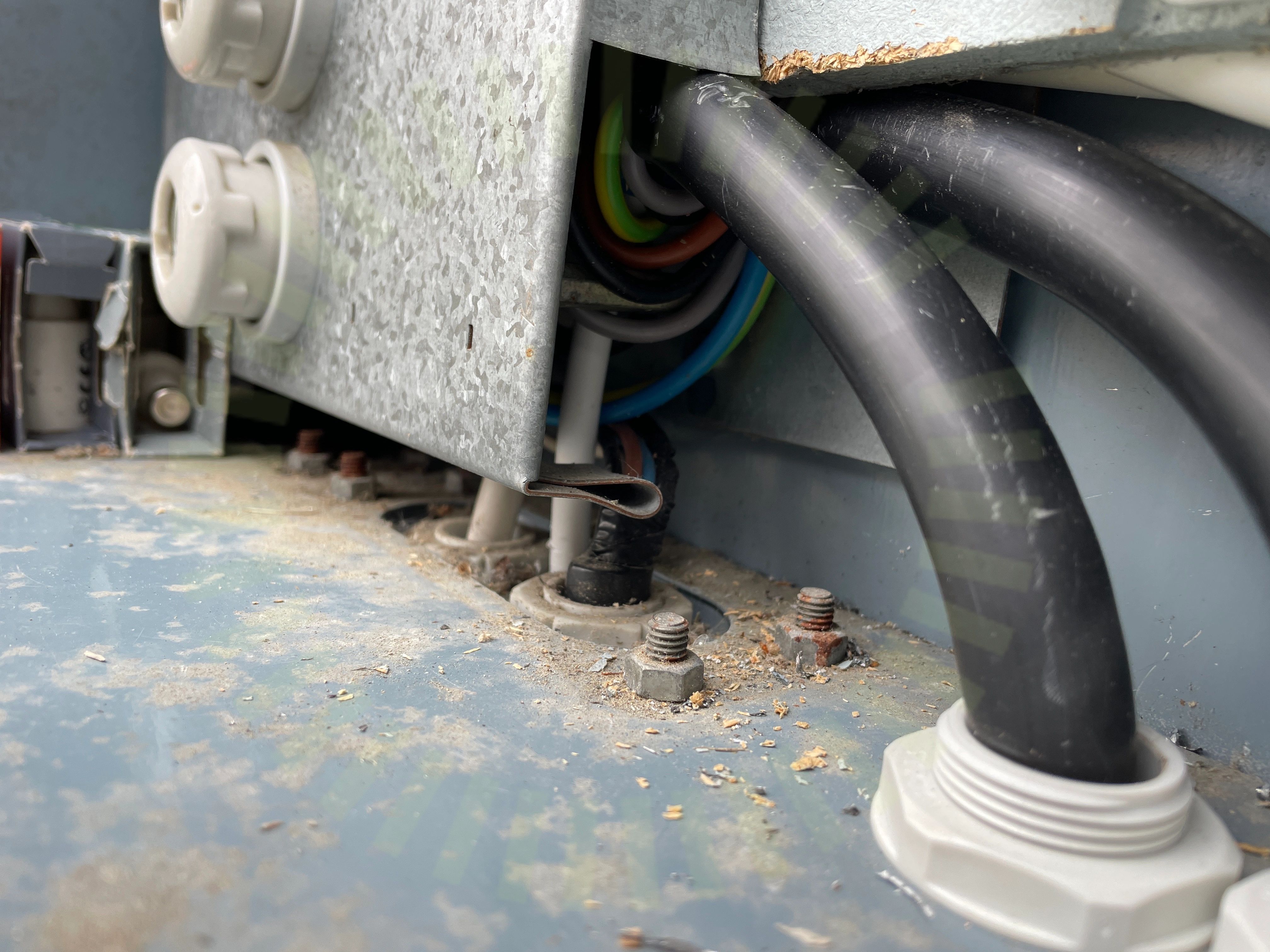

7.1 Enkelisolerade ledare
Inte godkändEnkelisolerade ledare ligger öppet utanför kapsling.
SS 436 40 00 (412.2.2.1)
7.2 Kablagets böjradie
Inte godkändKabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.
SS 436 40 00 (522.8.3)

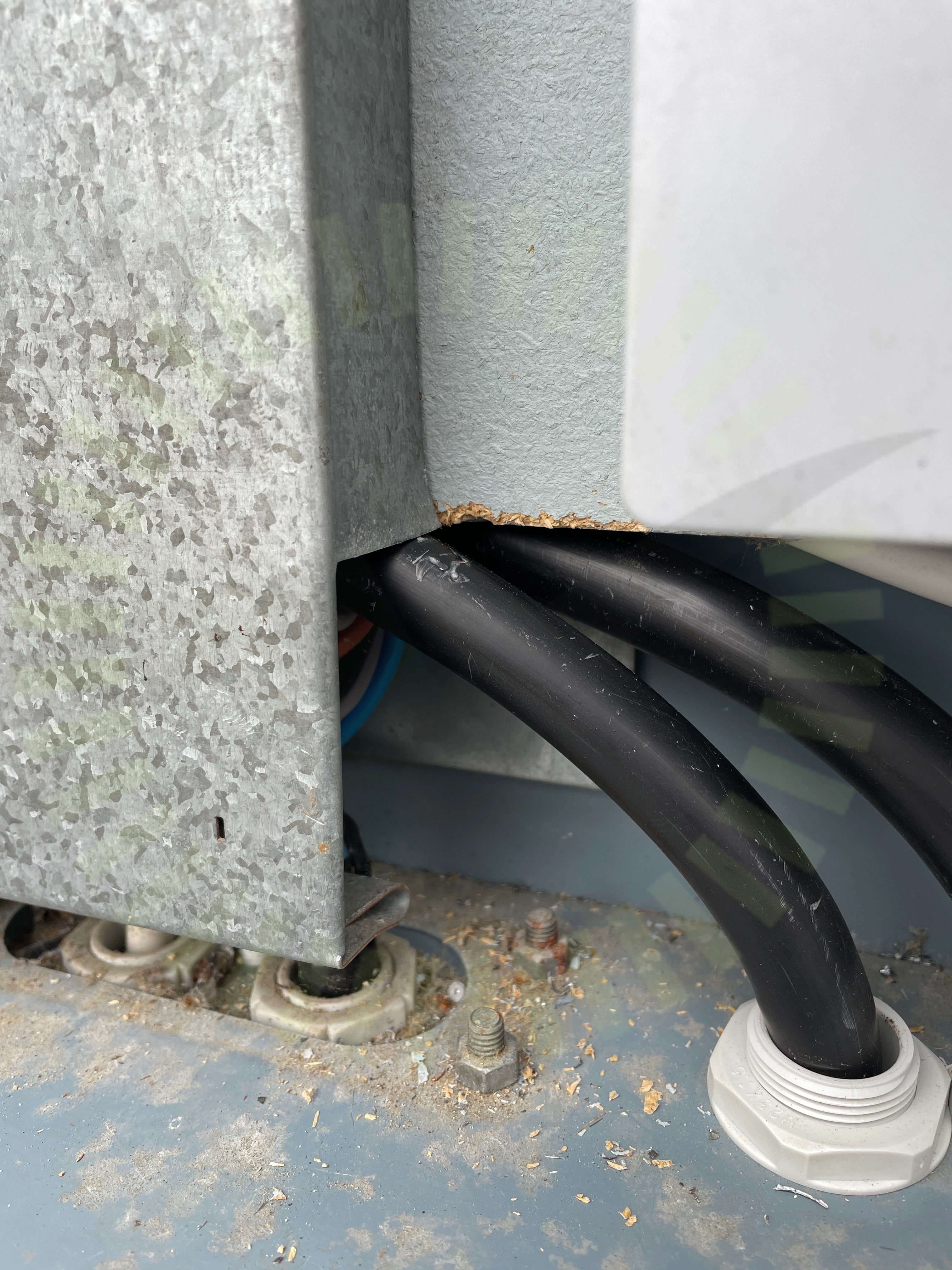

7.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
31/34AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäxelriktarens IP klassning
