Besiktningsrapport

9.0

Installation av

SolNord AB

Datum

15 september 2023

Ort

staffanstorp, Skåne län

Skador

Skarp kant

Förskruvning

91% godkända

9% ej godkända

Om installationen

Paneler

Risen: RSM40-8

Optimerare

FerroAmp: SSO 8kW

Montagesystem

Weland Stål: Läktfästen

Montagesystem

Weland Stål: Råspont

Växelriktare

FerroAmp 7/14kVA

Tillbehör

Undercentral

Installerad av SolNord AB som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

Kontrollpunkter

Allmänt (3)Optimerare (18)Tak 1, Risen: RSM40-8 (18)Tak 1, Weland Stål: Läktfästen (28)Tak 1, Weland Stål: Råspont (28)Undercentral (9)Varselmärkning (5)Växelriktare (33)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Optimerare

Godkända kontrollpunkter

18/18

Avstånd närliggande objekt

DC Max Spänning

DC Max Ström

DC Min Spänning

Direkt solljus

Dragavlastade

Fastsäkring av produkt

Förskruvning

Kabel

Kabeldimensionering

Kontakter

Max total effekt

Placering

Skada

Väderskydd

Värmeutveckling

Tak 1, Risen: RSM40-8

Godkända kontrollpunkter

18/18

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Klämmornas placering

Klämmornas storlek

Klämmornas överlappning

Kontaktdon

Kopplingslåda

Panelkablagets böjradie

Panelramar separerade

Punktbelastning

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Weland Stål: Läktfästen

Anmärkningar

5/24

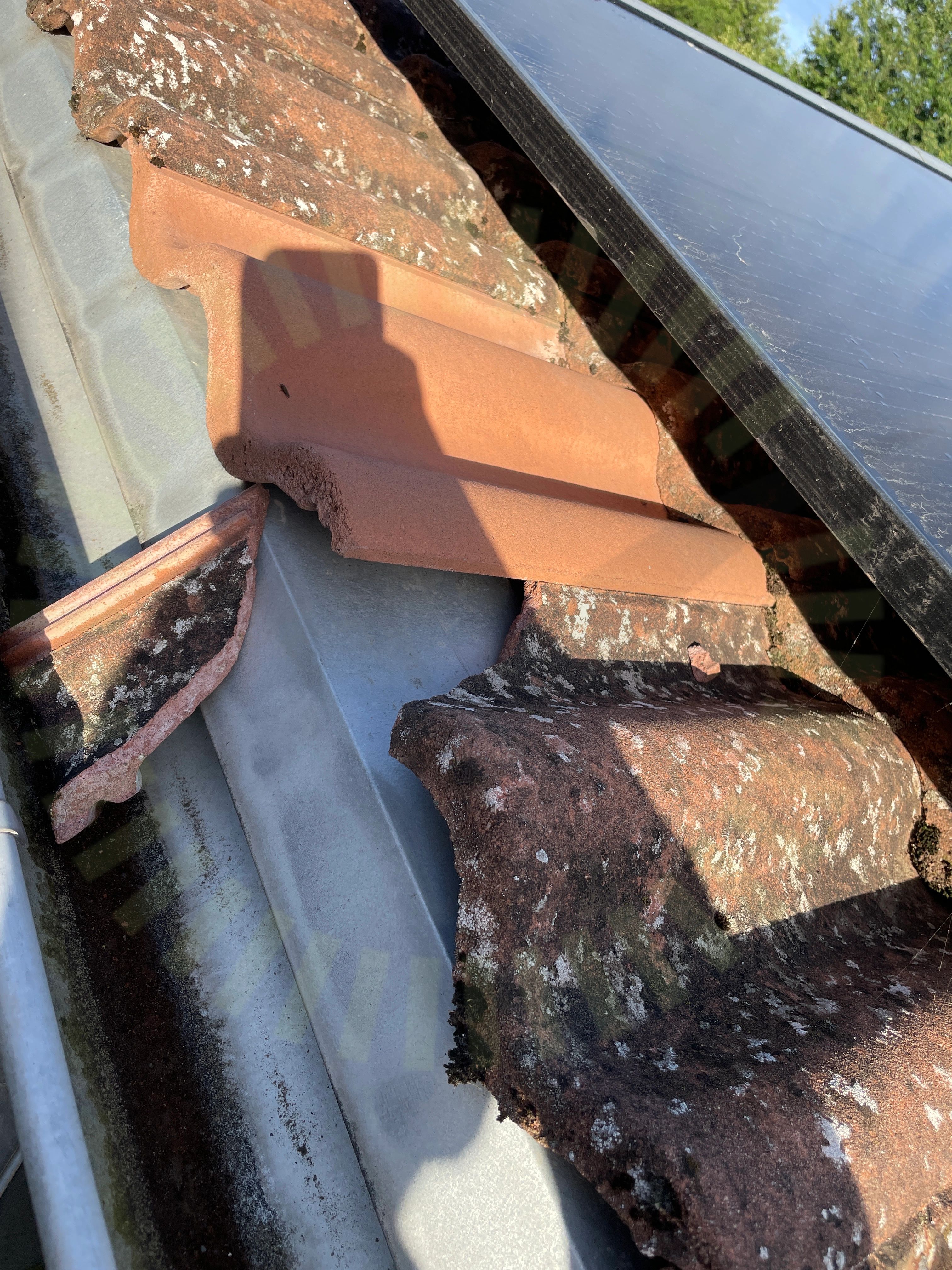

4.1 Skador

Inte godkänd

Skador noterade på taket runt installationen.

4.2 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

4.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

4.4 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5109 | Version 4 - 230220 | Sid 1 (1)

4.5 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Kontroll av korrekt avstånd mellan infästningar inte möjligt. Uppmätt max mått 1800mm.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

17/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

2/24

Läktinfästning

Takgenomföring

Tak 1, Weland Stål: Råspont

Anmärkningar

4/24

5.1 Skenors avstånd till varandra

Inte godkänd

En lastberäkning saknas. Underlag att kontrollera skenornas avstånd till varandra är inte tillgängligt.

Snö- och vindlastberäkning

5.2 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

5.3 Underbyggnad

Inte godkänd

Lastberäkning saknas. Kontroll av underbyggnad mot beräknade laster inte möjligt.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

5.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt 1500-1800mm beroende på panelfält.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

19/24

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmor rätt förläggning

Mittklämma skruv

Mittklämmor

Placering

Råspontsinfästning

Skador

Skenornas infästning

Skenornas överhäng

Skenskarvar

Tvådelad Takkrok

Underliggande takpanna

Väderbeständigt material

Ändklämmor skena

Ändklämmor skruv

Ej tillgängligt vid besiktning

1/24

Takgenomföring

Undercentral

Godkända kontrollpunkter

7/7

Böjradie

Fasskena

Femledarsystem

Infästning

IP-Klassning

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solceller

Missvisande varselmärkning

Tillförlitligt fäst

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/32

8.1 Förskruvning

Inte godkänd

Förskruvning utsätts för tryck.

Tillverkarens anvisningar

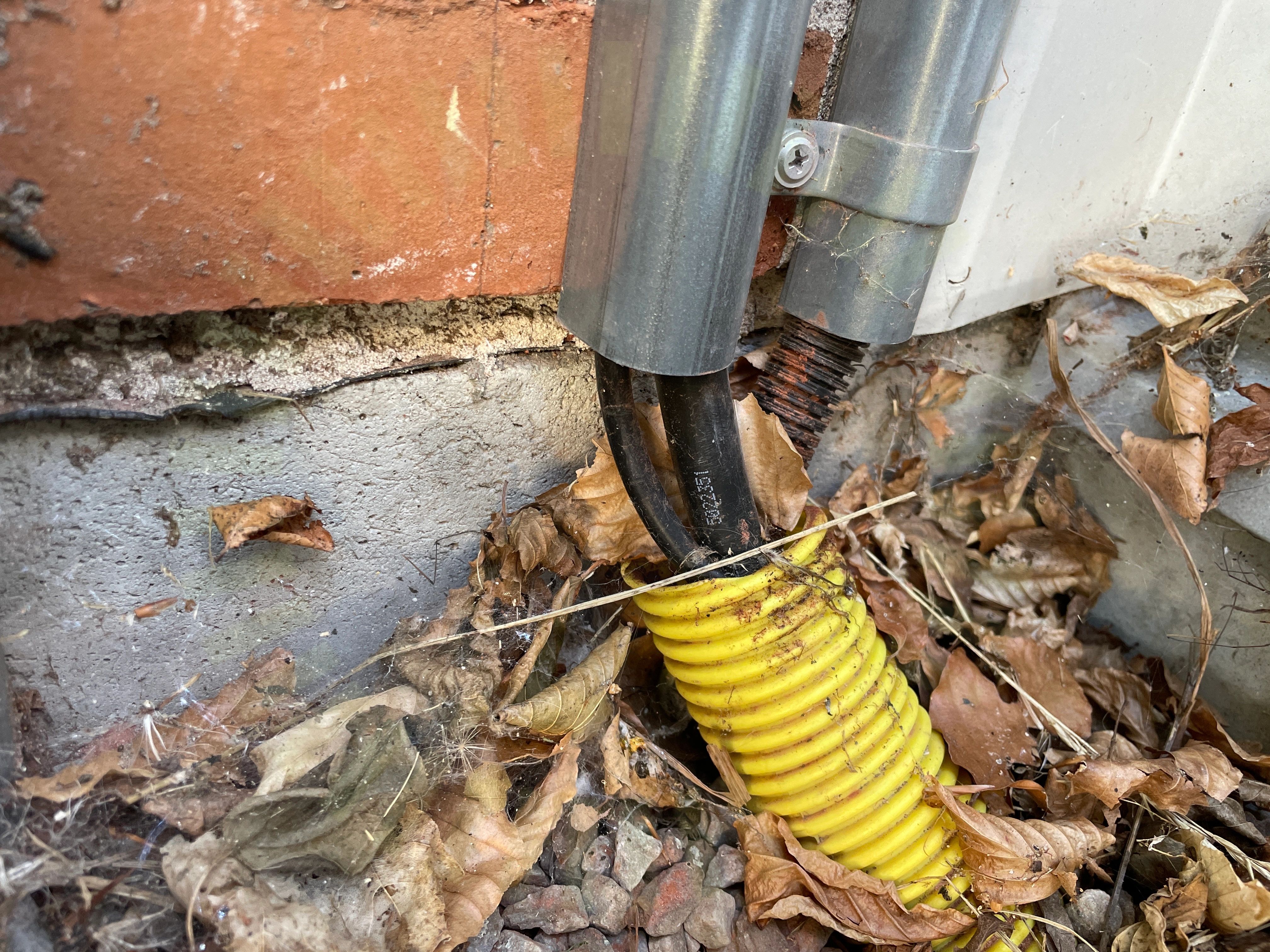

8.2 Skarp kant

Inte godkänd

Kablage ligger oskyddat in och ut från markrör.

Godkända kontrollpunkter

29/32

AC Anslutning Växelriktare

AC Böjradie

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

Dubbel matning

Enkelisolerade ledare

Fastsäkring av produkt

Genomföringar

Huvudsäkring

Identifiering

Infästning

Internet

Kabel

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Stress på kontakter

Strömtransformatorer

Säkring

Tillgänglighet

Väderbeständigt material

Värmeutveckling

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/32

Strängdesign
