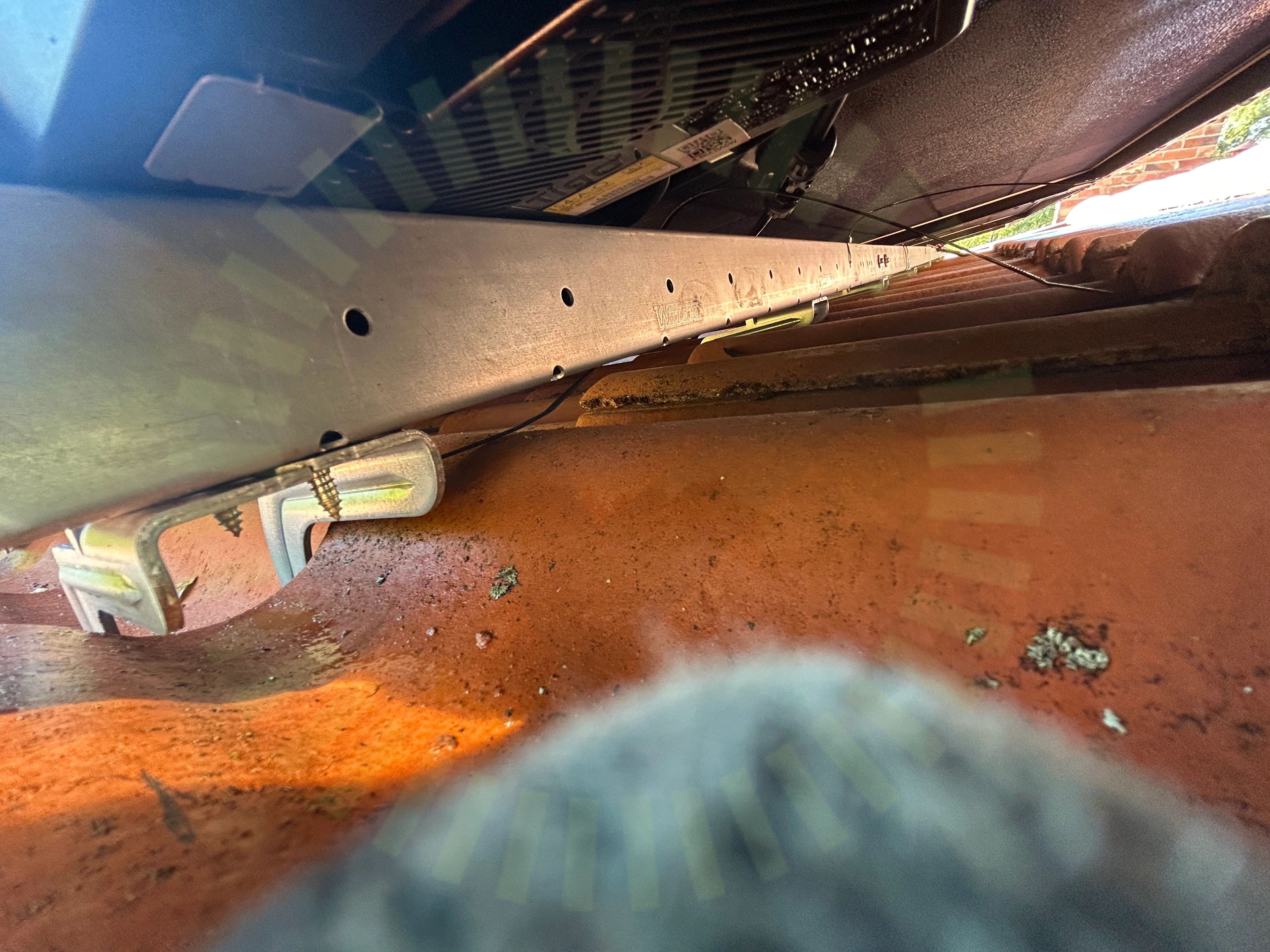

4.1 Föremål mot bakstycke
Inte godkändOptimeraren är klämd mellan skenan och panelens bakstycke.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 10
Besiktningsrapport
9.0
Installation genom
Energieffekten i Sverige AB
Datum
2 oktober 2025
Ort
Furuvik, Gävleborgs län
91% godkända9% ej godkända
Om installationen
PanelerAIKO: A-MAH54Db
OptimerareTigo TS4-A-O
MontagesystemWeland Stål: Pannfäste Läkt
BatteriSigeEnergy: SigenStor EC 5.0-25.0 TP
TillbehörUndercentral
TillbehörEastron: Sigen Sensor TP-CT120-DH
Installerad av Energieffekten i Sverige AB som har ett högt snittbetyg på 9.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
5/5KåporPlacering bärighetSammansättning av komponenterSkadorTillgång till batteriet
Smartmätare
Godkända kontrollpunkter
6/6Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage
Tak 1: AIKO: A-MAH54Db
Anmärkningar
3/15

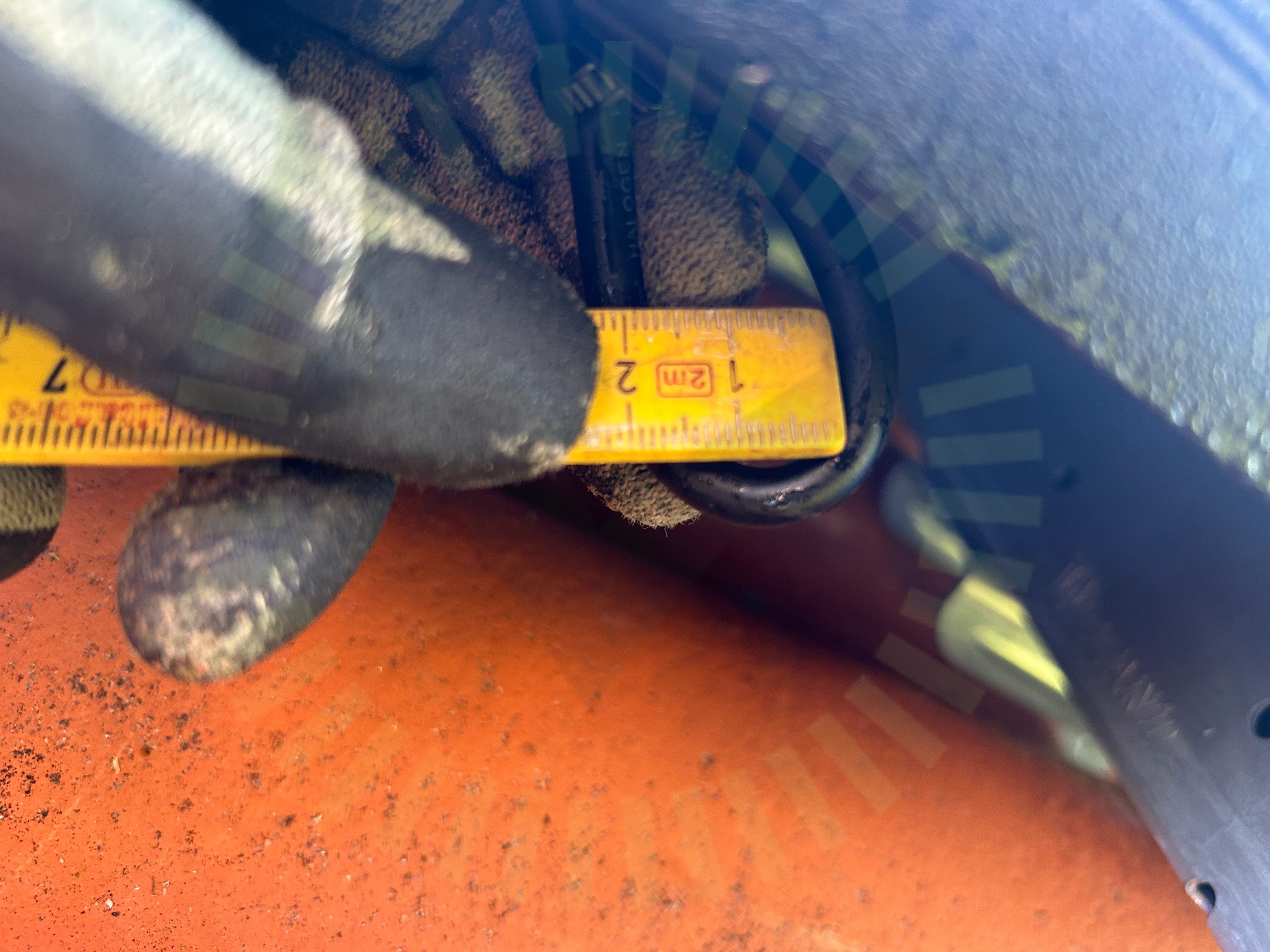

4.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie. Minsta tillåtna böjradie är 43 mm.
AIKO PV Module Installation Manual Double Glass Module August.2023, Sida 19

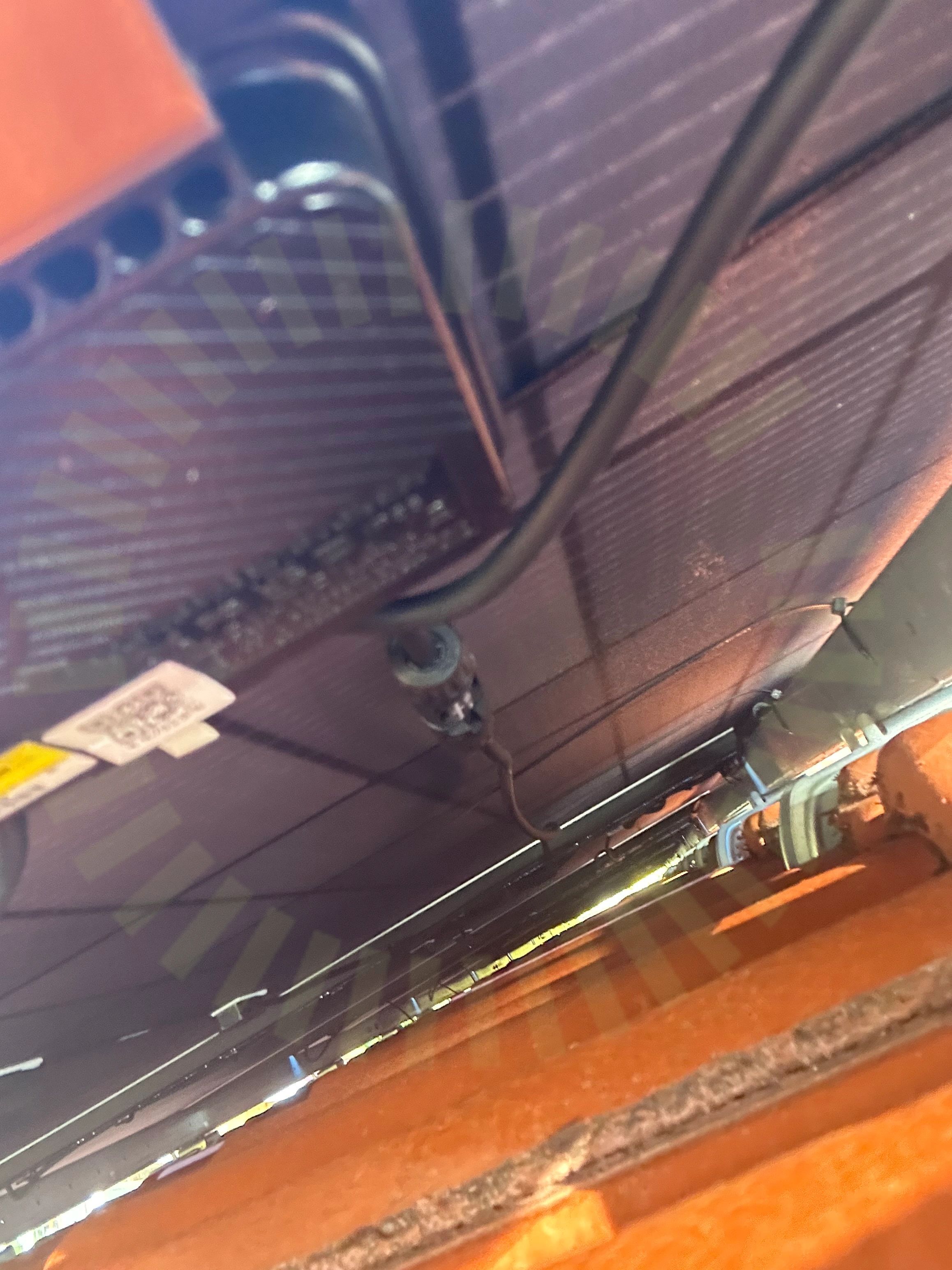

4.3 Stress på kontakter
Inte godkändKablage spänt från kontakt till uppfästning, utsätter kontakt för konstant drag.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
12/15Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSpänningar i ramSträngförläggning
Tak 1: Tigo TS4-A-O
Anmärkningar
1/5

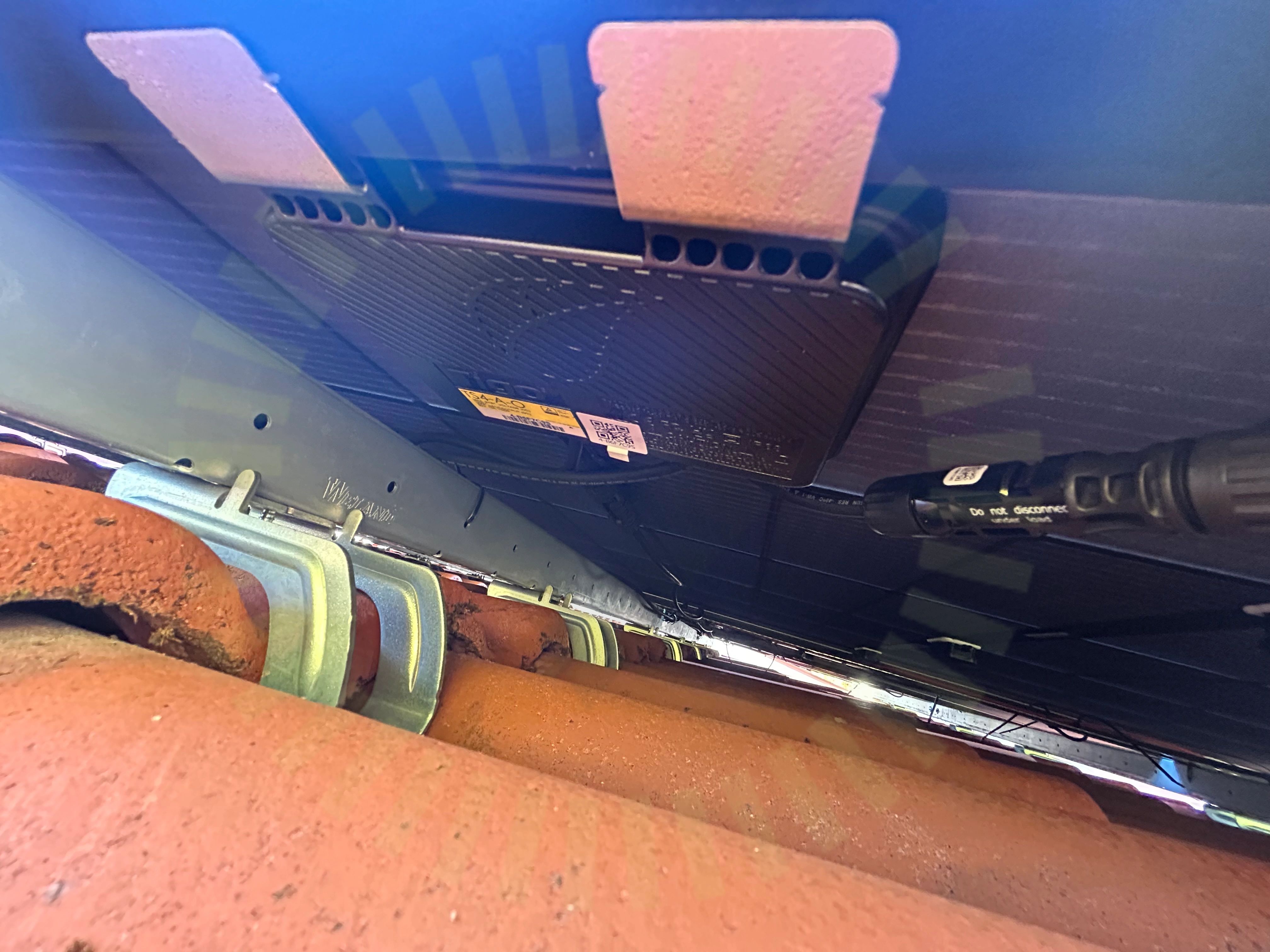

5.1 Infästning
Inte godkändOptimerare är infäst på fel håll baserat på ramens tjocklek.
Tigo TS4-A-O Datasheet | Rev 1.2 | 2023.06.08
Godkända kontrollpunkter
4/5DC KontakterFastsäkring av produktKabeluppfästningSkada
Tak 1: Weland Stål: Pannfäste Läkt
Anmärkningar
3/23
6.1 Takgenomföring
Inte godkändTakgenomföring är inte fackmässigt utförd.
6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.
SS 436 40 00 (712.522.101)
6.3 Snö- och Vindlastberäkning
Inte godkändAngiven taklutning i lastberäkning stämmer inte överens med verkligheten. Uppmätt 11 grader på de små takytorna och 17 grader på den stora takytan.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
20/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorLäktinfästningPanelramens höjdPlaceringKlämmor rätt förläggningMittklämmorPotentialutjämningsledareSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarTakkrokarnas CCUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
3/369.1 Dubbel matning
Inte godkändHuvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.
SS 436 40 00 (312.2.1.2 / 512.1.2)

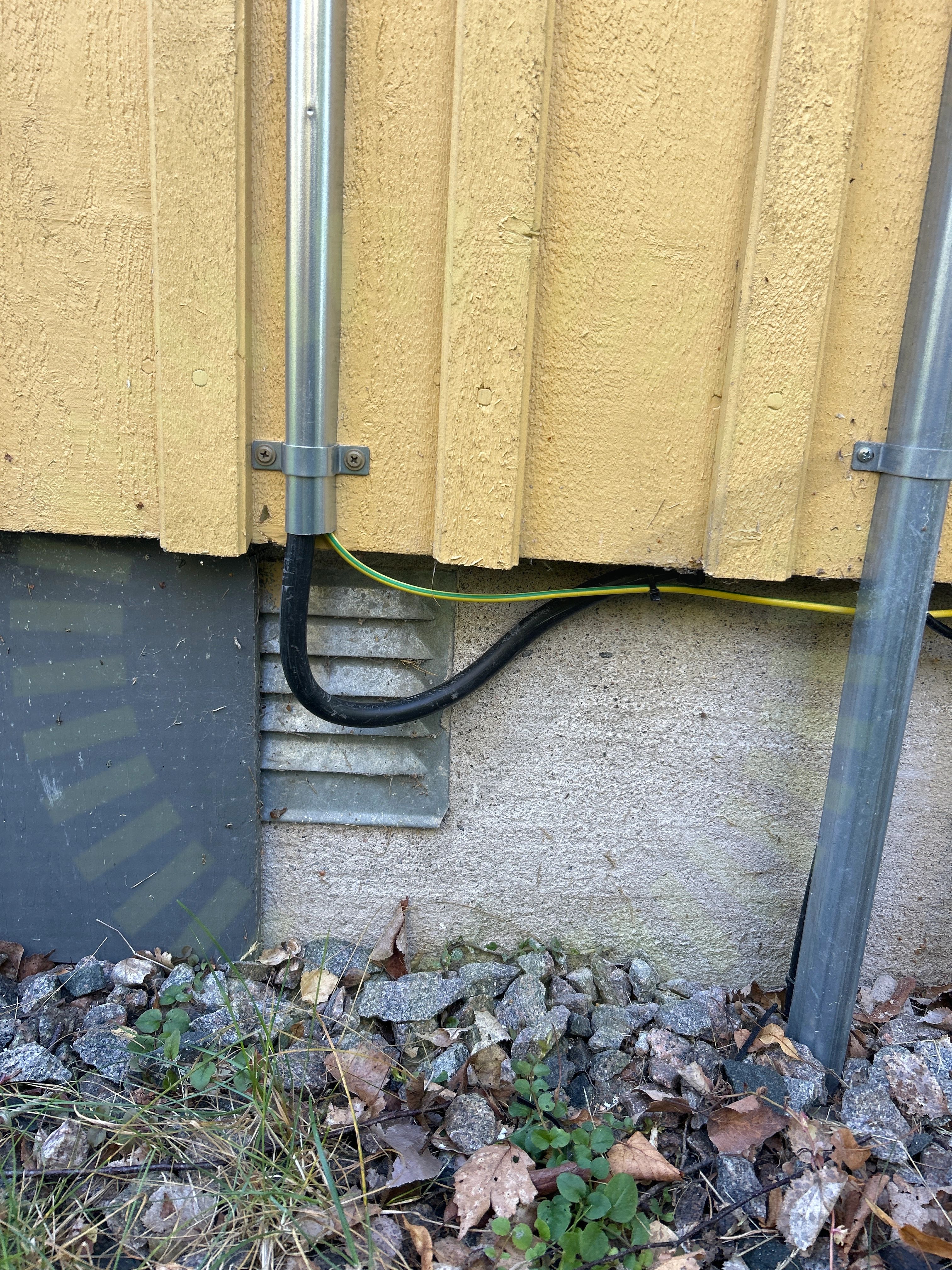

9.2 Mekanisk påverkan
Inte godkändTrimmerkörning och snöskottning kan förekomma på platsen. Kablage är inte lämpligt skyddat mot mekanisk påfrestning.
SS 436 40 00 (522.6.2)

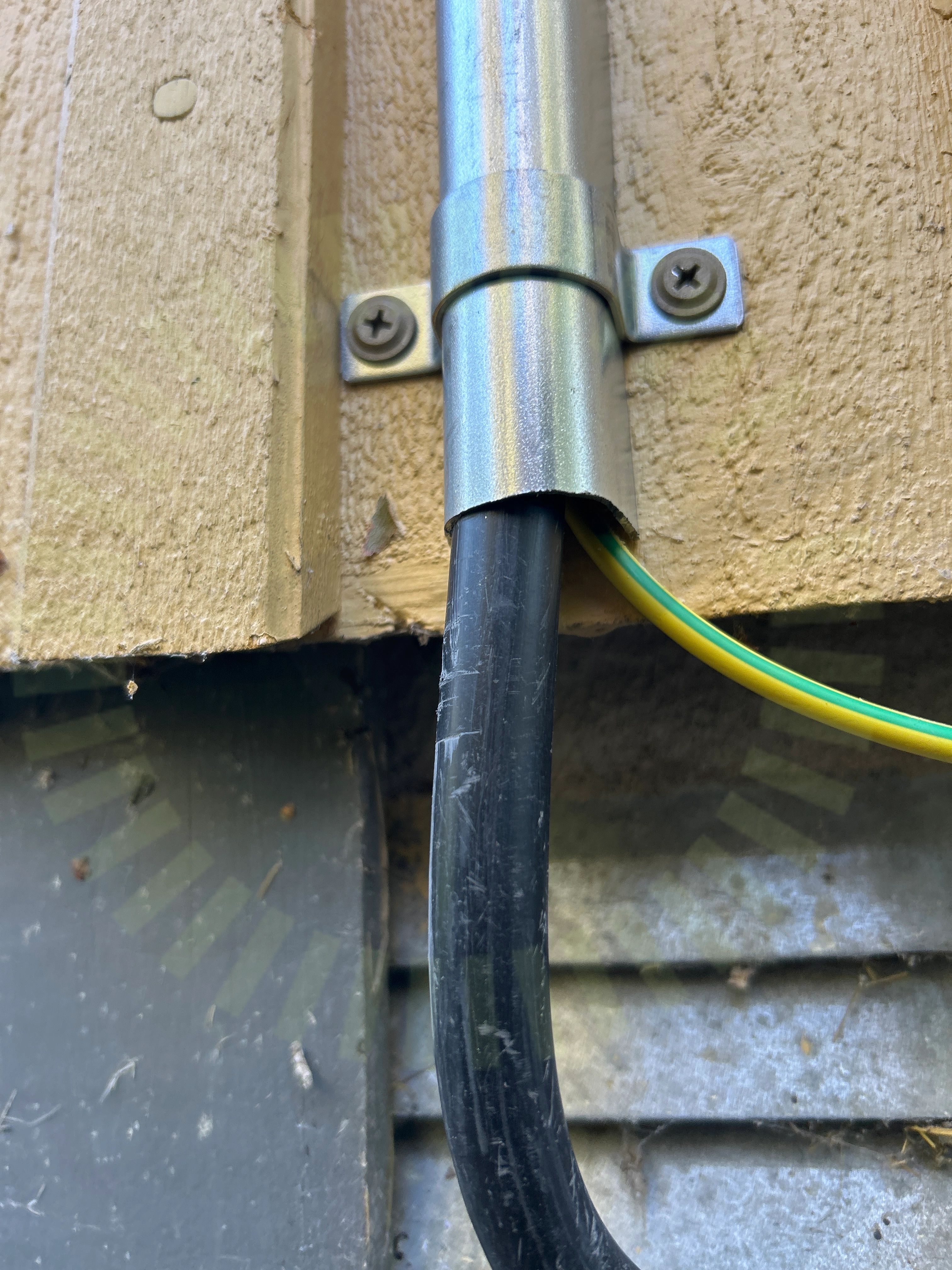

9.3 Skarp kant
Inte godkändKablage ligger mot skarp kant.
Godkända kontrollpunkter
33/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektPlaceringSkadat kablageStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning
