Institutet för Solenergikvalitet

Besiktningsrapport

9.3
x

Installation genom

EcoKraft

Datum

1 mars 2024

Ort

Växjö, Kronobergs län
Kabeluppfästning
Råspontsinfästning
AC Kablage förläggning
94% godkända6% ej godkända

Om installationen

PanelerSolarWatt: Vision AM 4.0 Black
MontagesystemWeland Stål: Råspont
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

SMA: SUNNY TRIPOWER 8.0 / 10.0

Anmärkningar

1/40
AC Kablage förläggning

2.1 AC Kablage förläggning

Inte godkänd

Infästningspunkter för AC kablage är inte gjord med lämpliga mellanrum.

SS 436 40 00 (522.8.4)

Godkända kontrollpunkter

39/40
AC kablage förläggningAnslutning av ledareAnslutning av växelriktareBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMax total effektMekanisk påverkanMissvisande varselmärkningNärliggande materialPlaceringSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

SolarWatt: Vision AM 4.0 Black

Anmärkningar

1/16
Panelkablagets böjradie

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

SolarWatt: Installation Instructions for framed glass-glass modules AM 3.0/4.0, Sida 26

Godkända kontrollpunkter

15/16
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Säkerhetsbrytare AC

Anmärkningar

1/8

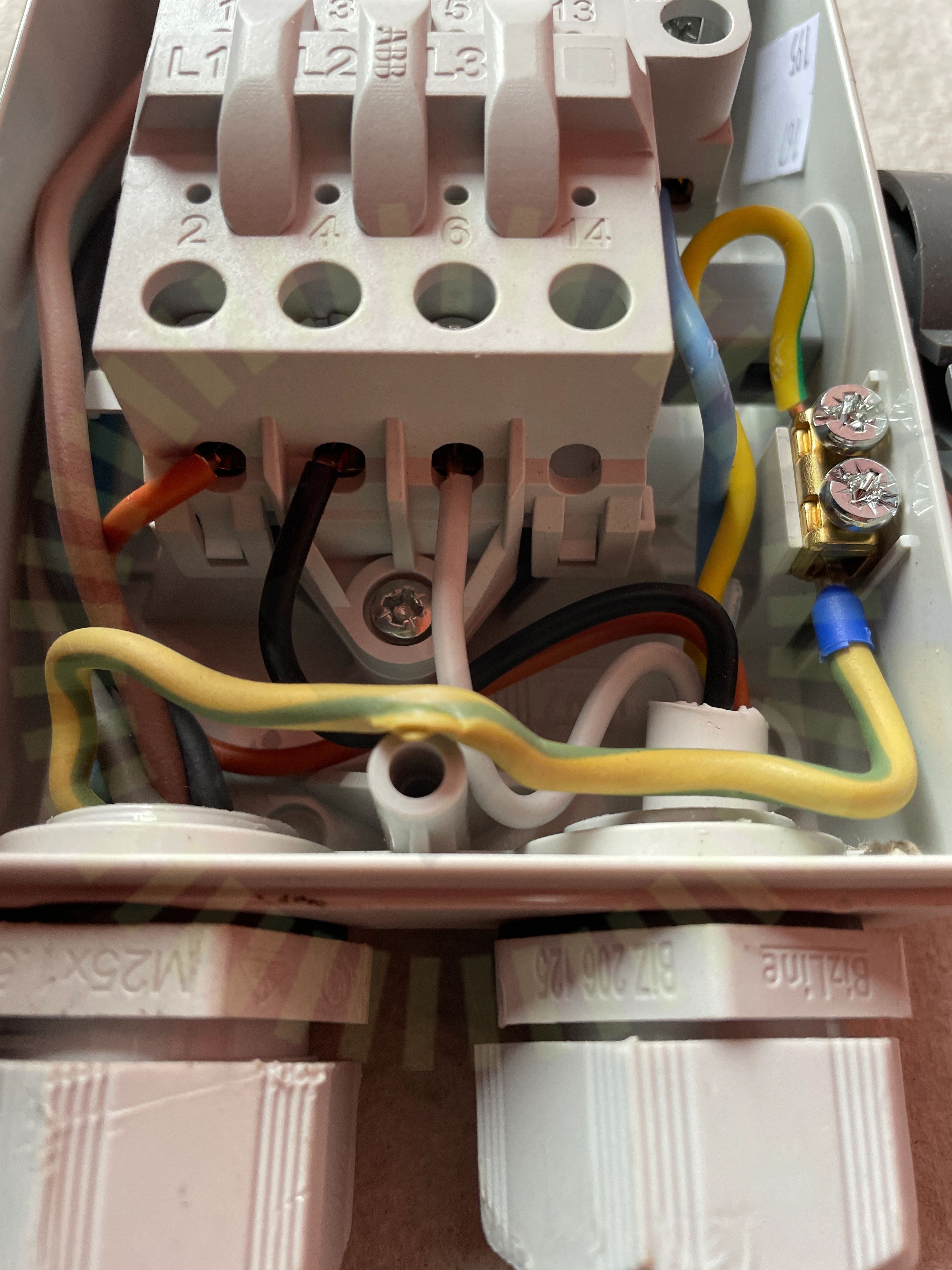

Skadat kablage

4.1 Skadat kablage

Inte godkänd

Ledare för Skyddsjord klämskadad.

Godkända kontrollpunkter

7/8
Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Weland Stål: Råspont

Anmärkningar

2/22
Kabeluppfästning

5.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Saknar stöd mellan skenor, cc ca 115 cm.

SS 436 40 00 (712.522.101)
Råspontsinfästning

5.2 Råspontsinfästning

Inte godkänd

Fästet är monterad med avvikande skruv.

MA5104. Sid 1 (1) | Version 4 - 221101

Godkända kontrollpunkter

18/22
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvar korslagerSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

2/22
TakgenomföringUnderbyggnad
