Besiktningsrapport
9.7
Installation genom
Nova Solar
Datum
13 december 2024
Ort
Billdal, Hallands län
Kabeluppfästning
Anslutning av ledare
Panelkablagets böjradie
Sammansättning av komponenter
97% godkända
3% ej godkända
Om installationen
Paneler
Trina: TSM-NEG9RC.27
Montagesystem
Nordmount Panntak: Bärläkt
Växelriktare
SAJ: H2-(5-10)K-T2
Batteri
SAJ: B2-(5.1-25.6)-HV1
Tillbehör
Säkerhetsbrytare AC
Tillbehör
CHINT: DTSU666
Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3
Avtal
Mätprotokoll DC
Strängschema
Batteri
Anmärkningar
1/13

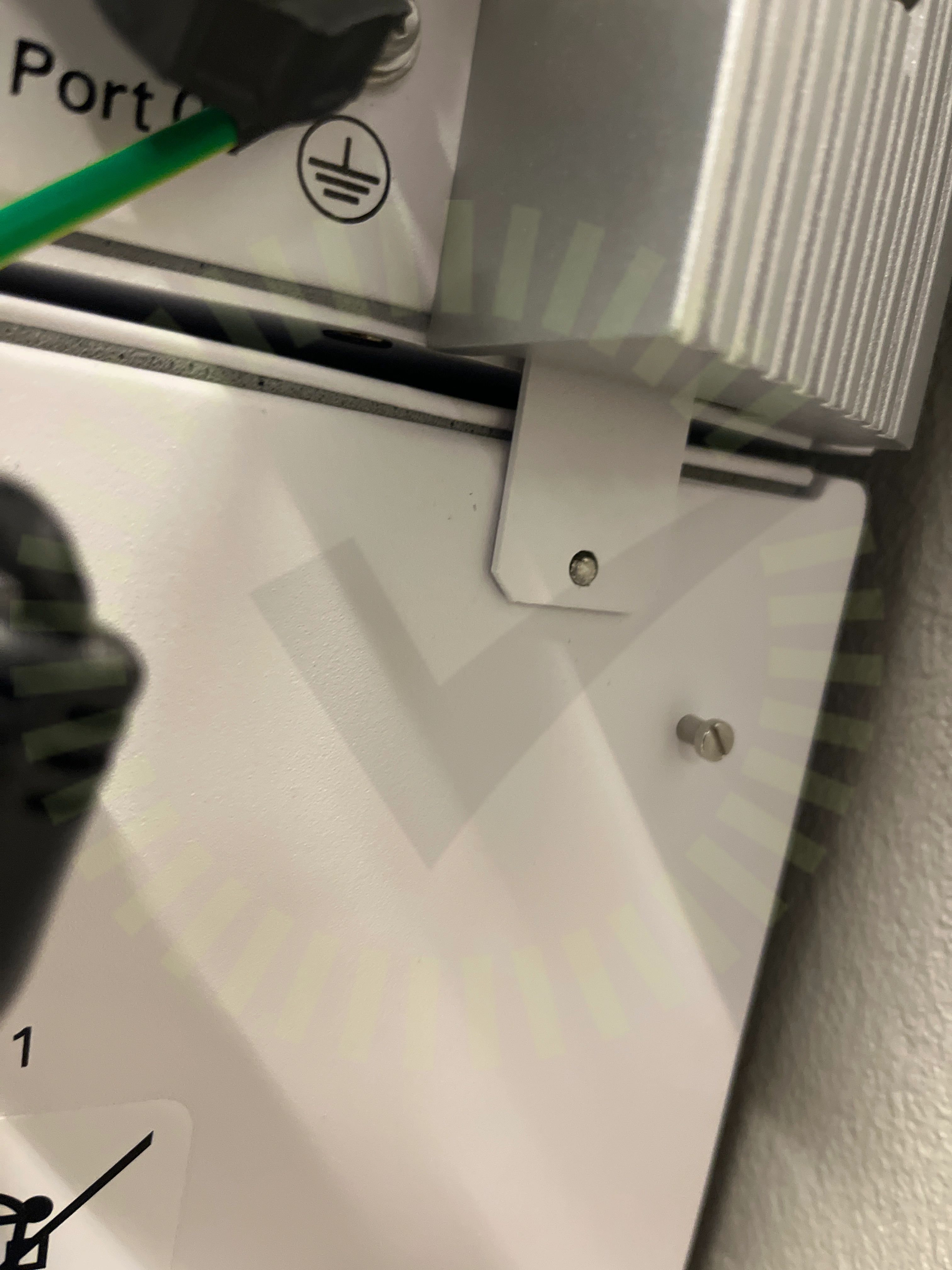

2.1 Sammansättning av komponenter
Inte godkänd
Batterimoduler är inte fastsäkrade i varandra. Skruvens skalle har gått av.
SAJ: B2 Series HIGH VOLTAGE BATTERY USER MANUAL B2-5.0-25.0-HV1 /HV5, Sida 21 och 25
Godkända kontrollpunkter
12/13
Anslutning till växelriktare
Avstånd närliggande objekt
Batteri PE
Batterikåpor
DC anslutning batteri
Fastsäkring av produkt
Lutning
Signalkabel batteri
Skador
Tillgång till batteriet
Uppfästning av kablage
Väderskydd
Smartmätare
Godkända kontrollpunkter
5/5
Anslutning av CT klämmor
Matning till smartmätare
Placering av CT klämmor
Signalkabel till växelriktaren
Skador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7
Anslutningar i brytare
Egenskaper
Identifiering
Infästning
Kabelinföringar
Placering Säkerhetsbrytare
Skada vid brytare
Tak 1, Nordmount Panntak: Bärläkt
Anmärkningar
1/24
5.1 Kabeluppfästning
Inte godkänd
Kabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
Godkända kontrollpunkter
22/24
Använd skruv
Bärläktens dimension
DC kabel förläggning
Främmande material
Föremål mellan skena och panelram
Kabeldragning mellan takytor
Klämmans placering i skena
Klämmornas överlappning
Liggande skenor
Läktinfästning
Mittklämmor
Skador
Skenans utstick för klämma
Skenornas infästning
Skenornas överhäng
Skenskarvar
Snö- och Vindlastberäkning
Säkerhetsavstånd
Takkrokarnas CC
Underliggande takpanna
Väderbeständigt material
Ändklämmor
Ej tillgängligt vid besiktning
1/24
Takgenomföring
Tak 1, Trina: TSM-NEG9RC.27
Anmärkningar
1/14

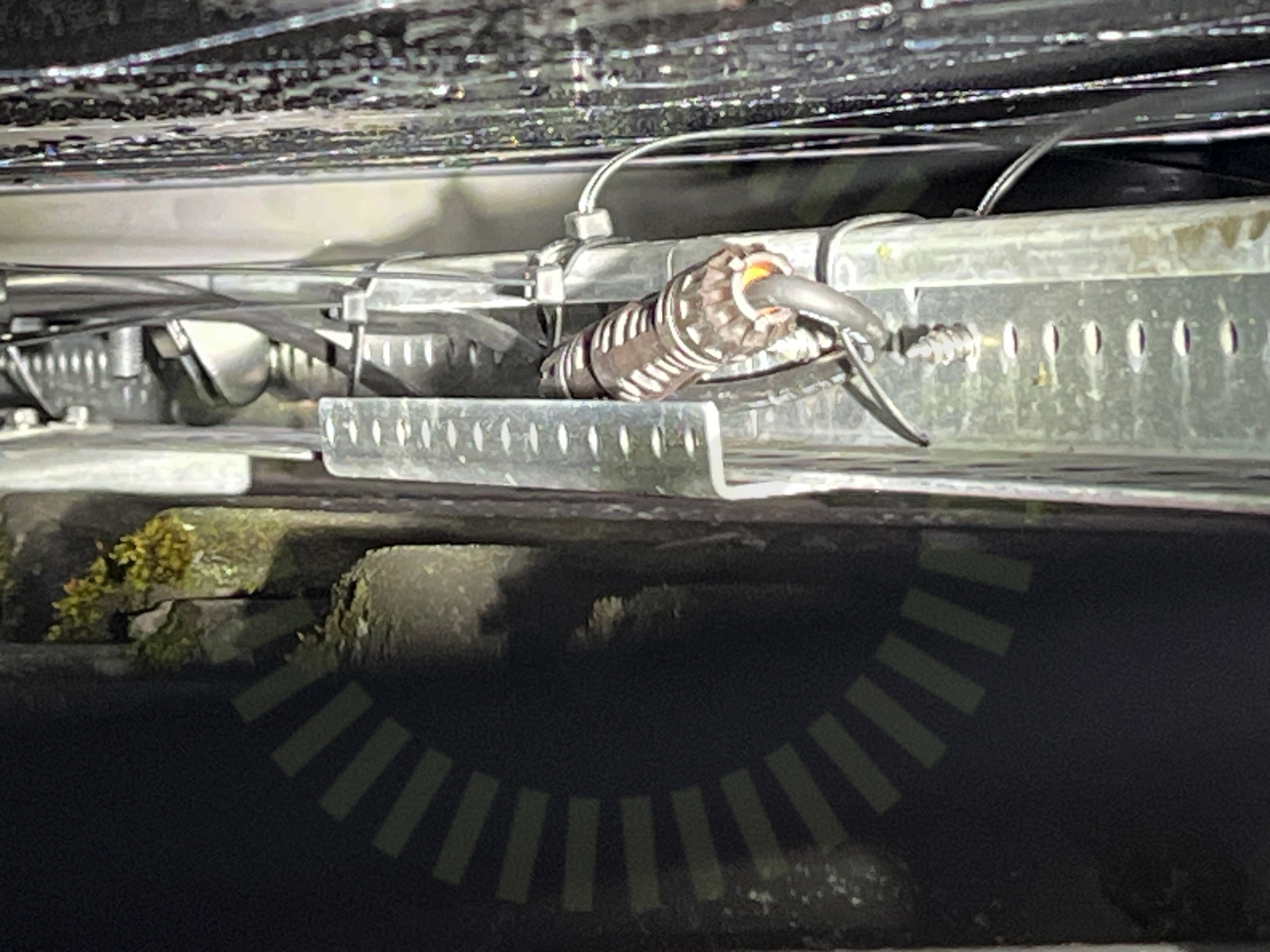

6.1 Panelkablagets böjradie
Inte godkänd
Panelernas kablar har en för skarp böjradie.
User Manual UM-M-0002/Ver. J Nov 2023, Sida 28
Godkända kontrollpunkter
12/14
Dräneringshål
Förbindelse av kontakter
Föremål mot bakstycke
Klämmornas placering
Klämmornas överlappning
Kontaktdon
Kopplingslåda böjradie
Panelramar separerade
Skador på panel
Skugga
Spänningar i ram
Stress på kontakter
Ej tillgängligt vid besiktning
1/14
Strängförläggning
Varselmärkning
Godkända kontrollpunkter
4/4
Informering av solceller
Missvisande varselmärkning
Varning för backspänning
Varning för likspänning
Växelriktare
Anmärkningar
1/35

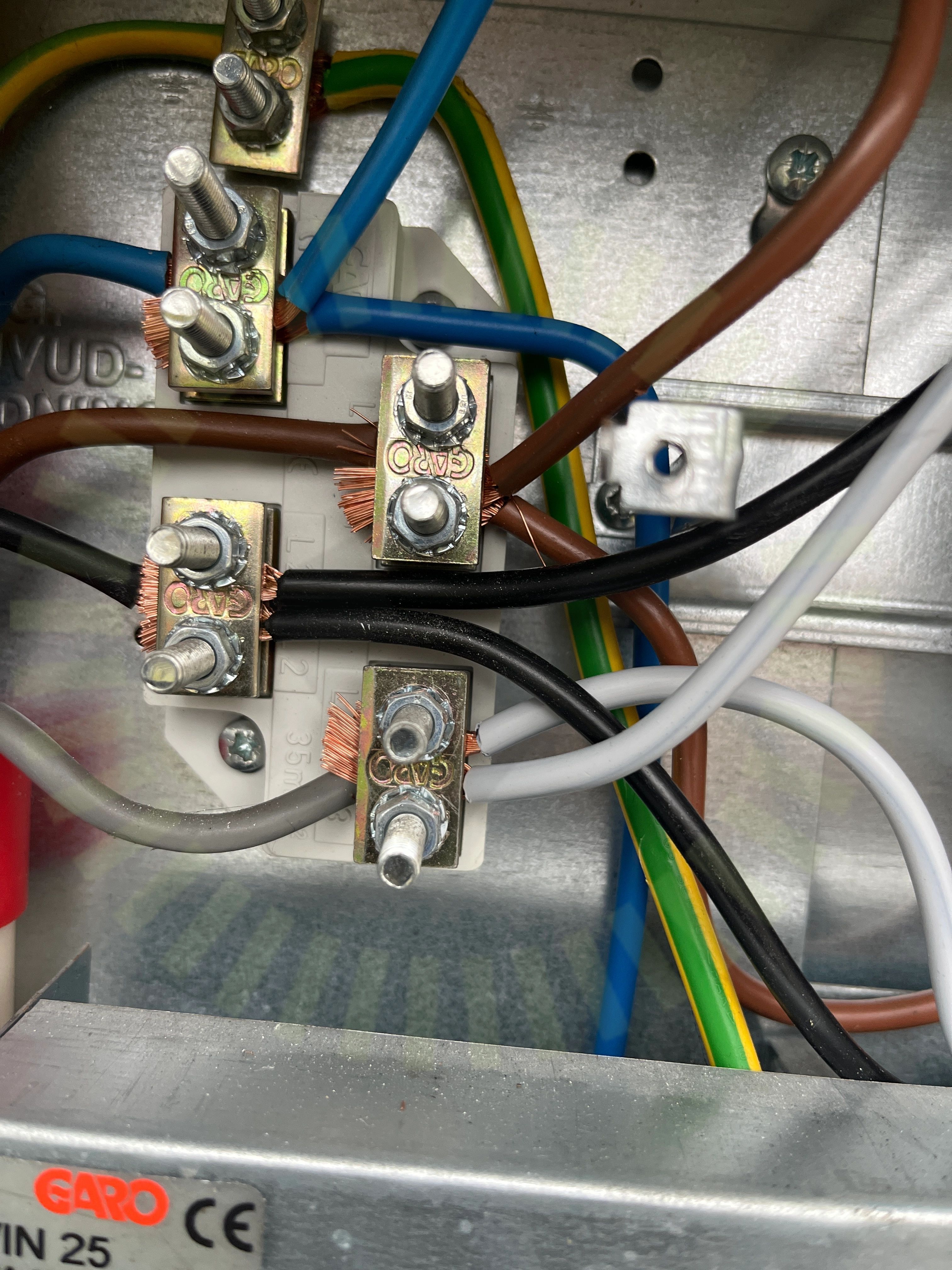

8.1 Anslutning av ledare
Inte godkänd
Kardeler spretar från plint.
SS 436 40 00 (134.1.4)
Godkända kontrollpunkter
34/35
AC kablage förläggning
AC Kablage förläggning
Anslutning av växelriktare
Avstånd närliggande objekt
DC Kablage egenskaper
DC Kablage förläggning
DC Kablage skydd
DC Kontakter
DC Max Spänning
DC Max Ström
DC Min Spänning
Dubbel matning
Enkelisolerade ledare
Fastsäkring av produkt
Förskruvning
Genomföringar
Huvudsäkring
Identifiering
Infästning
Jordfelsbrytare
Jordning av chassi
Kabeldimensionering
Kablagets böjradie
Likspänningskomponenter
Mekanisk påverkan
Placering
Skadat kablage
Skarp kant
Stress på kontakter
Strängdesign
Säkringsdimension
Tillgänglighet
Väderbeständigt material
Växelriktarens IP klassning
