Besiktningsrapport

8.5

Installation genom

Sesol

Datum

11 december 2023

Ort

Habo, Jönköpings län

Fastsäkring av produkt

AC kablage förläggning

Skenors avstånd till varandra

+ 9

86% godkända14% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörCHINT: DTSU666

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Batteri

Anmärkningar

2/13

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

2.2 Fastsäkring av produkt

Inte godkänd

Alla batteripack är inte fastsäkrade korrekt. Vänster sida är enbart dem två översta modulerna fästa och på höger sida finns det ingen infästning alls.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

11/13

Avstånd till växelriktareBatteri PEBatterikåporDC anslutningPlacering av batteriRakt ståendeSignalkabel batteriSkadorSmart Power SensorTillgång till batterietUppfästning av kablage

Tak 1, Longi: LR5-54HPB

Godkända kontrollpunkter

12/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradieSkuggaStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

5/17

Förbindelse av kontakterPunktbelastningSkador på panelSpänningar i ramSträngförläggning

Tak 1, Weland Stål: Råspont

Anmärkningar

4/22

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)

4.2 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Max tillåtet är 108cm.

Snö- och vindlastberäkning

4.3 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Skruv saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

4.4 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

15/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

3/22

Klämmor rätt förläggningMittklämmorTakgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

7/42

6.1 Anslutning av ledare

Inte godkänd

Mångtrådig ledare är ansluten i samma plint som solid ledare. Mångtrådiga ledaren är inte lämpligt fastsäkrad. Nollan är även inkopplad på jordplinten.

SS 436 40 00 (134.1.4)

6.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren har inte ett korrekt avstånd till närmaste objekt.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

6.3 AC kablage förläggning

Inte godkänd

Kablage drar in mot väggen och påfrestar växelriktarens anslutning.

6.4 Dubbel matning

Inte godkänd

Huvudledning till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

SS 436 40 00 (312.2.1.2 / 512.1.2)

6.5 Genomföringar

Inte godkänd

Genomföring inte tillförlitligt tätad.

SS 436 40 00 (527.2.1)

6.6 Kablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp.

SS 436 40 00 (522.8.3)

6.7 Kablar bakom lock

Inte godkänd

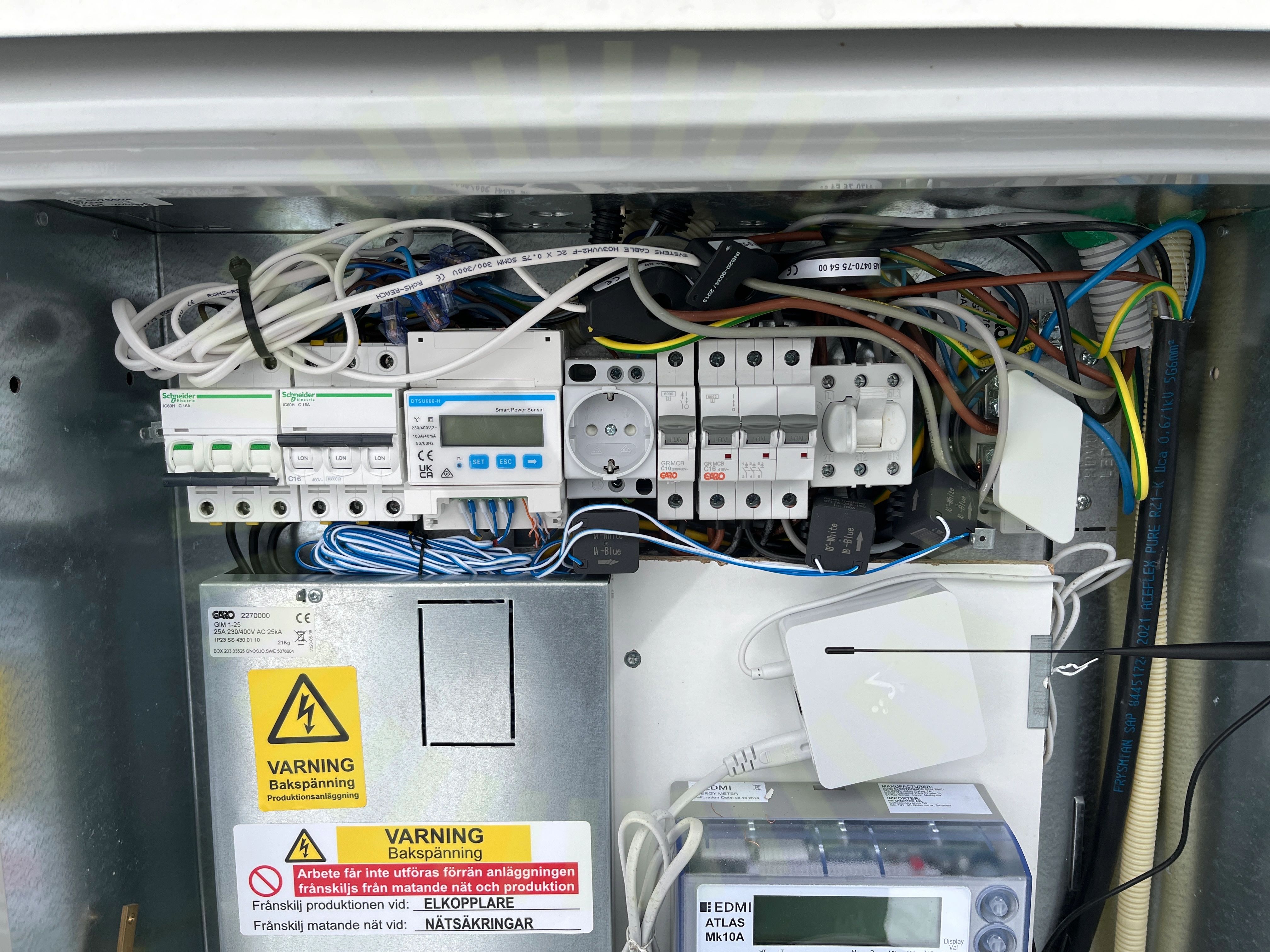

Väldigt mycket kablar bakom locket så locket sitter inte riktigt som det ska.

Godkända kontrollpunkter
