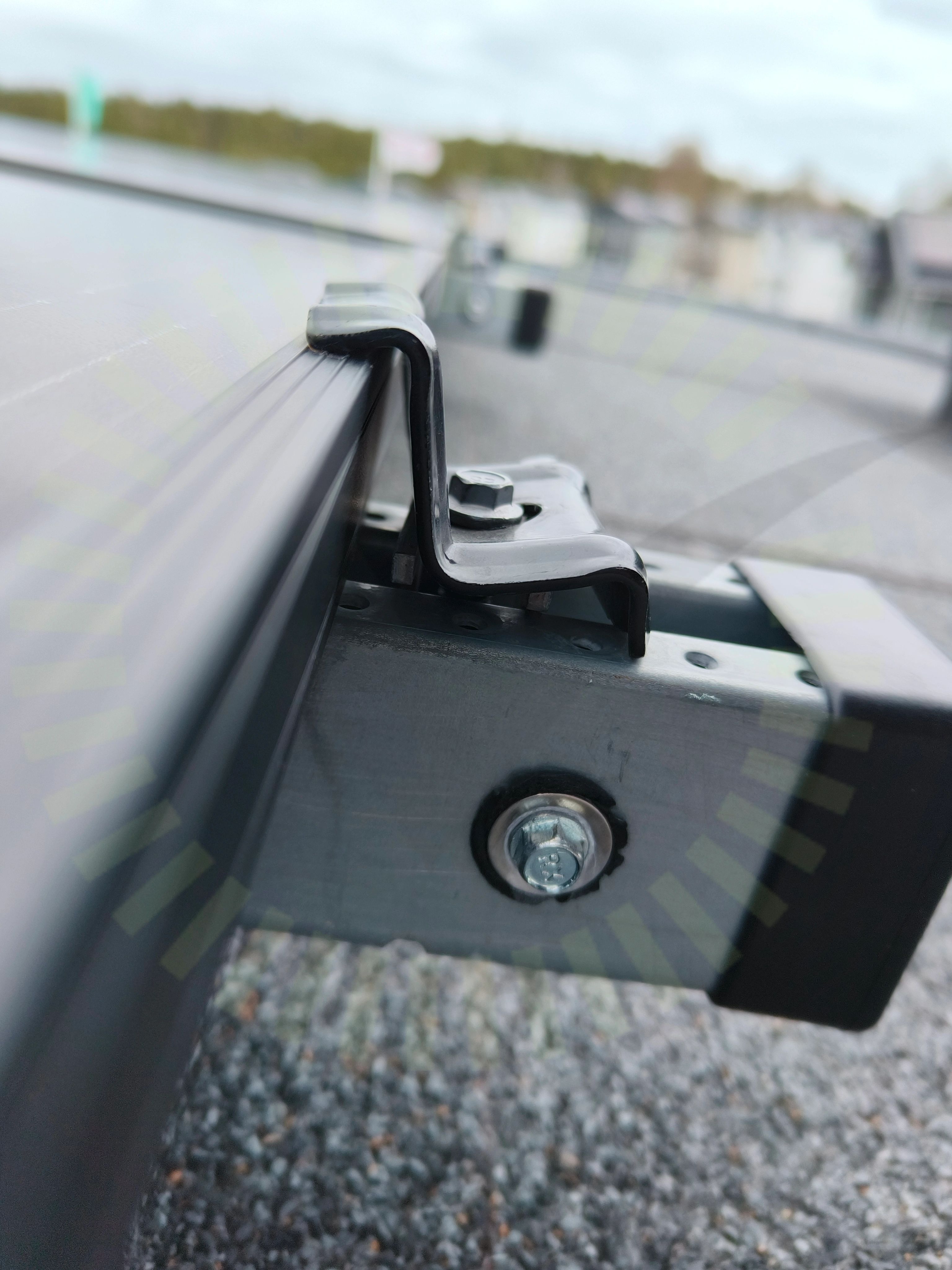

5.1 Klämmornas överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar. En klämma sitter snett.
1KOMMA5°: Module Installation manual EN 23.07, Sida 15
Besiktningsrapport
9.2
Installation genom
1KOMMA5°
Datum
22 april 2024
Ort
Älta, Stockholms län
94% godkända6% ej godkända
Om installationen
Paneler1Komma5° - Fullblack
MontagesystemWeland Stål: Papptak
VäxelriktareSunGrow: SH5-10RT
BatteriEnphase: IQ BAttery 3T
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: Sungrow DTSU666
TillbehörEnphase: IQ Gateway Metered
Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Godkända kontrollpunkter
9/9AC anslutning Avstånd närliggande objektFastsäkring av produktPlacering av batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, 1Komma5° - Fullblack
Anmärkningar
3/17

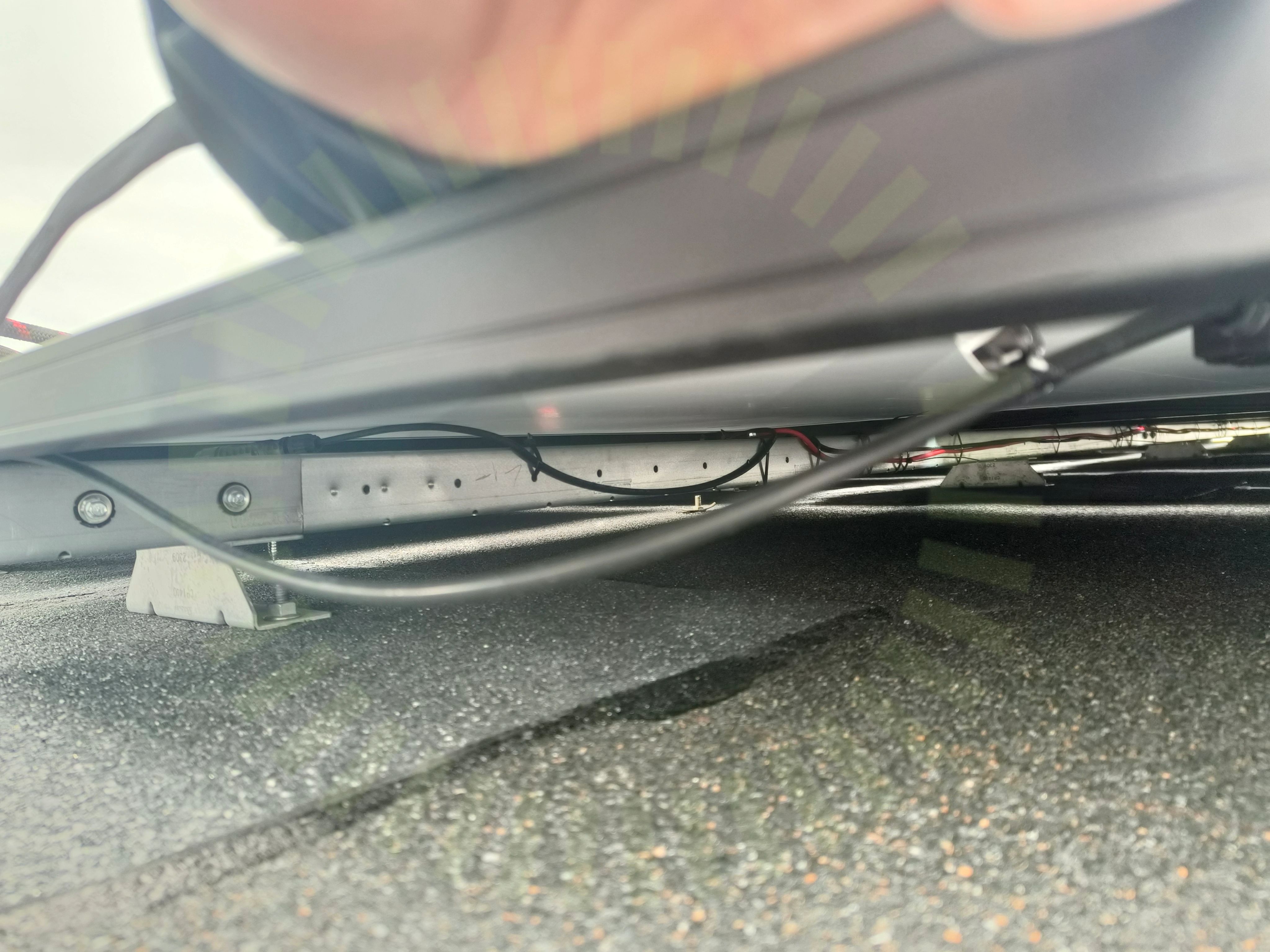

5.2 Panelkablaget böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
SS 436 40 00 (522.8.3)

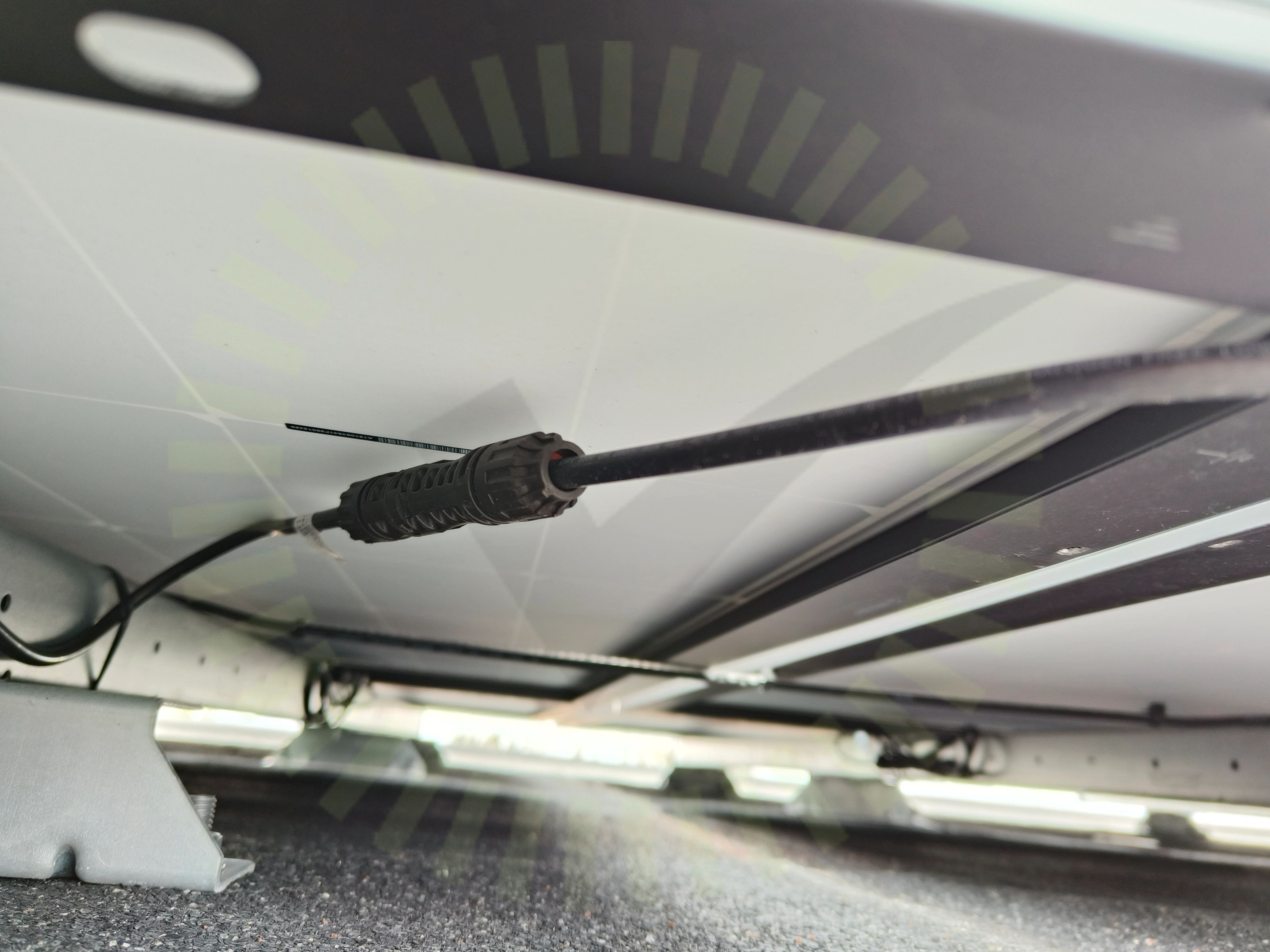

5.3 Stress på kontakter
Inte godkändKontakter uppspända mellan skenor, kablage drar konstant i kontakterna.
SS 436 40 00 (712.526)
Godkända kontrollpunkter
14/17Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramSträngförläggning
Tak 1, Weland Stål: Papptak
Anmärkningar
3/21

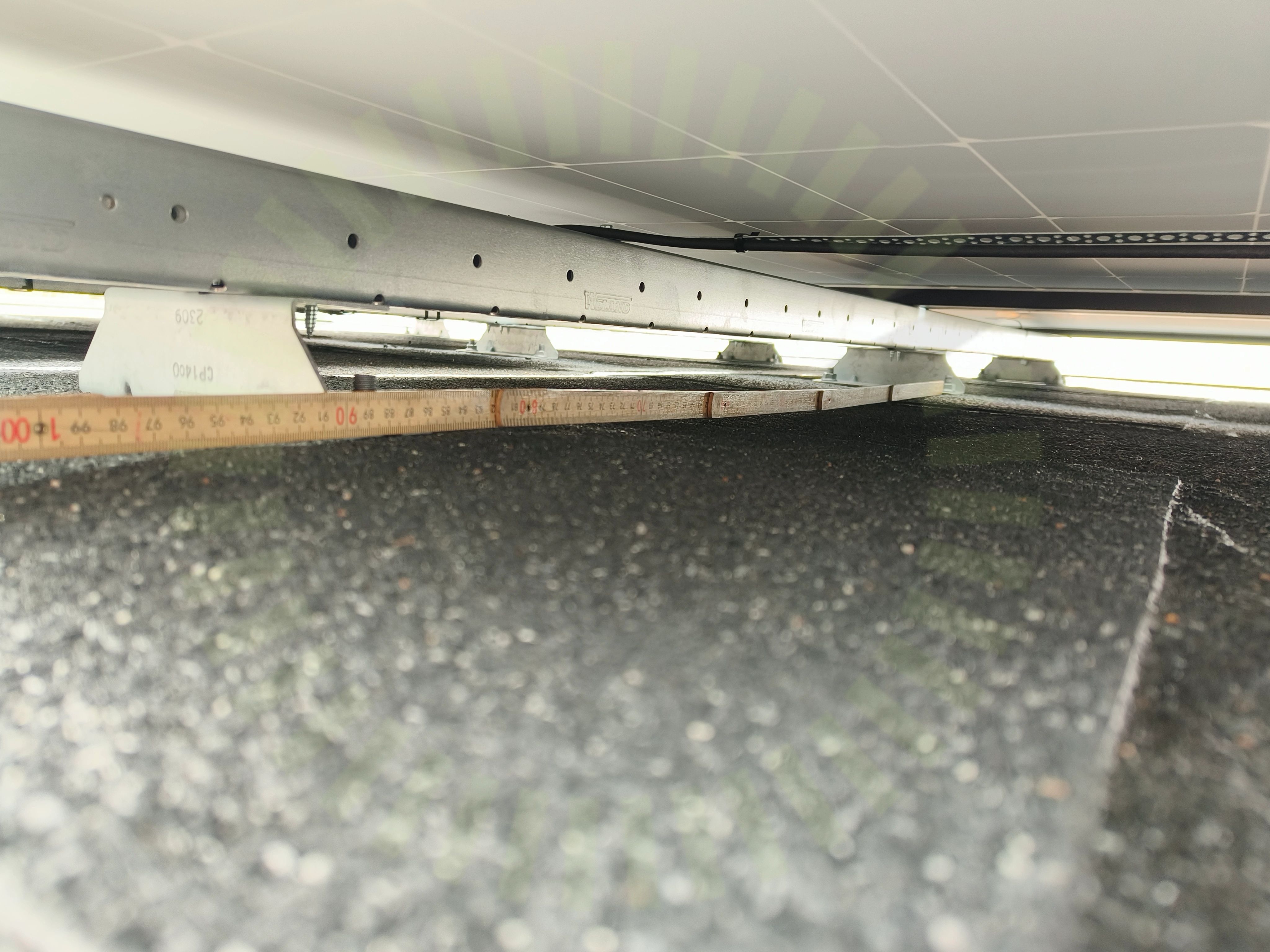

6.1 CC infästningar
Inte godkändInfästningen är inte monterad med korrekt CC mått. Uppmätt cirka 90 cm. Står max 75 cm.
MA5103 Sid 1 (2) | Version 7 - 230914
6.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

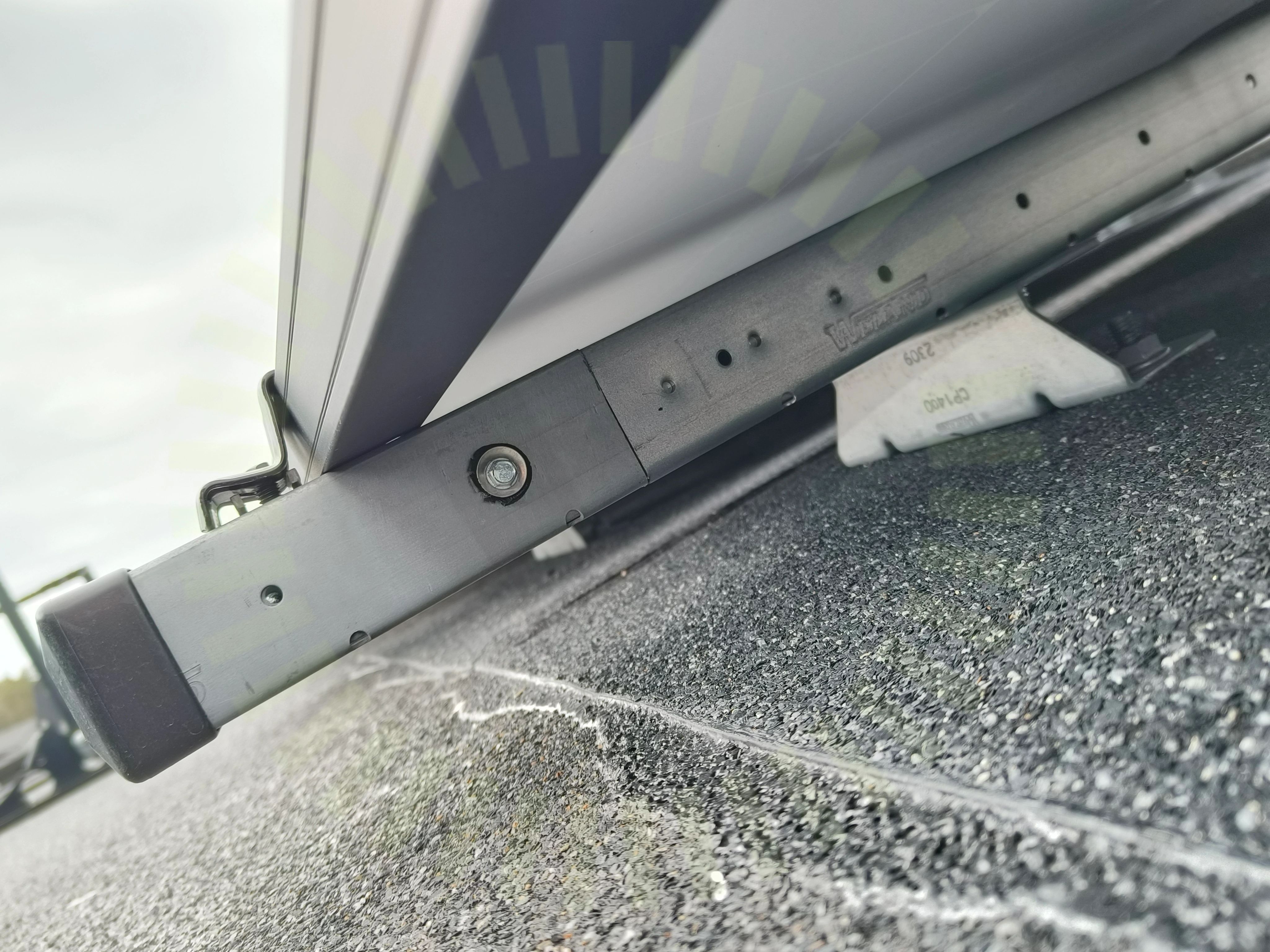

6.3 Skenskarvar
Inte godkändSammankopplingen mellan skenorna är inte korrekt installerad.
MA5103 Sid 1 (2) | Version 7 - 230914
Godkända kontrollpunkter
18/21Använd tätskiktsdukDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningInfästning i råspontKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSnö- och VindlastberäkningSvetsning av pappVäderbeständigt materialÄndklämmor skena
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Godkända kontrollpunkter
4/4Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/43
9.1 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

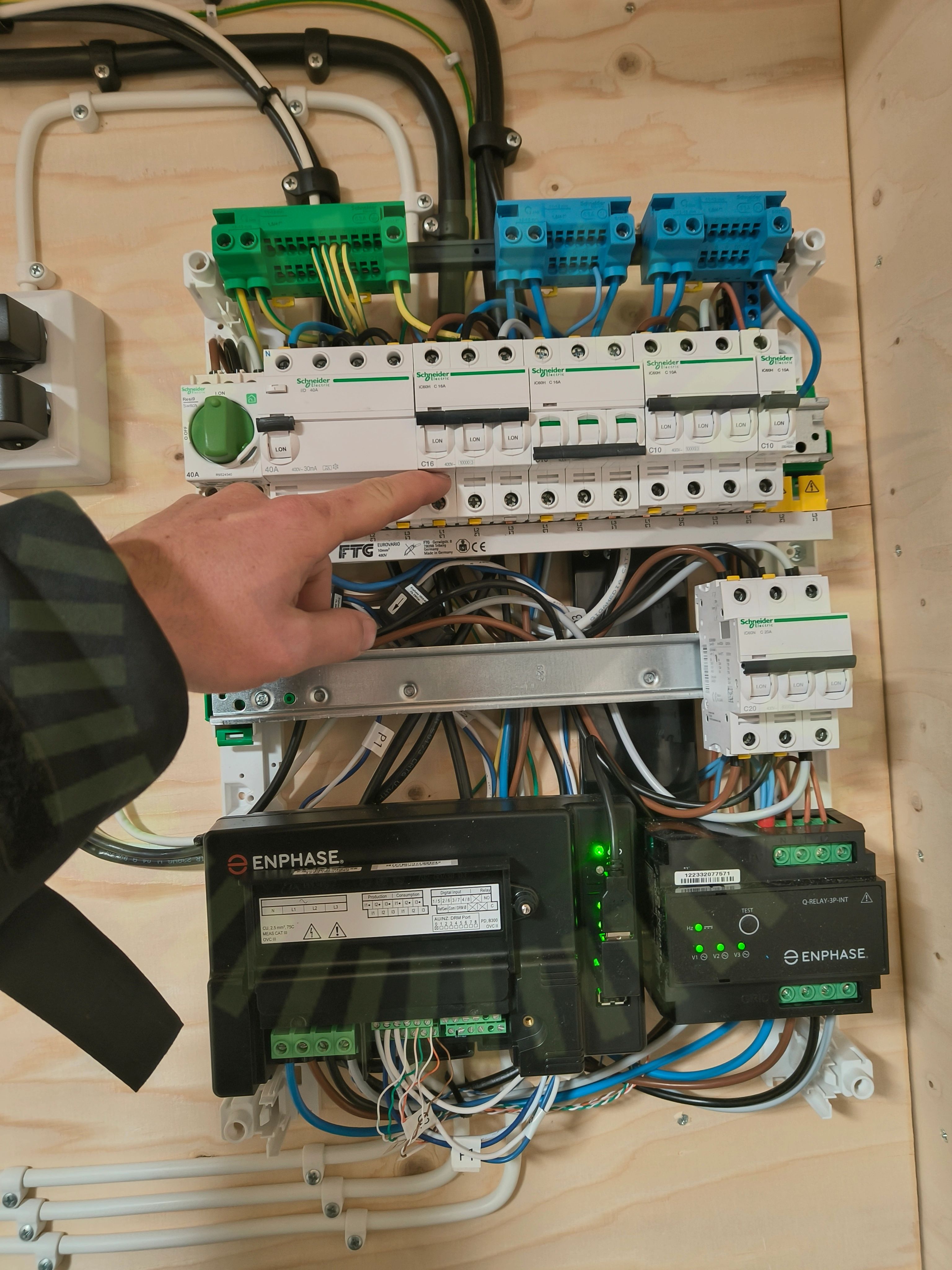

9.2 Säkringsdimension
Inte godkändbatteriets/batteriernas effekt överstiger installerad säkring.
