Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Solverket Alfa

Datum

10 juni 2022

Ort

Åsa, Västra Götalands län
Infästningar i råspont
Slutklämmor
Optimerare: Placering
90% godkända10% ej godkända

Om installationen

PanelerAxitec: AXIblackpremium XXL HC
OptimerareSolarEdge: S-Serie
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSolarEdge: SE12.5K-SE20K
Solverket Alfa

Installerad av Solverket Alfa som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Varselmärkning

Anmärkningar

1/5

1.1 Varning för likström

Inte godkänd

Märkningen är inte utförd enligt gällande regler.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

3/5
Informering av solcellerMärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5
Tillförlitligt fäst

Villa, Axitec: AXIblackpremium XXL HC

Anmärkningar

1/12
Solpaneler: Mellanrum

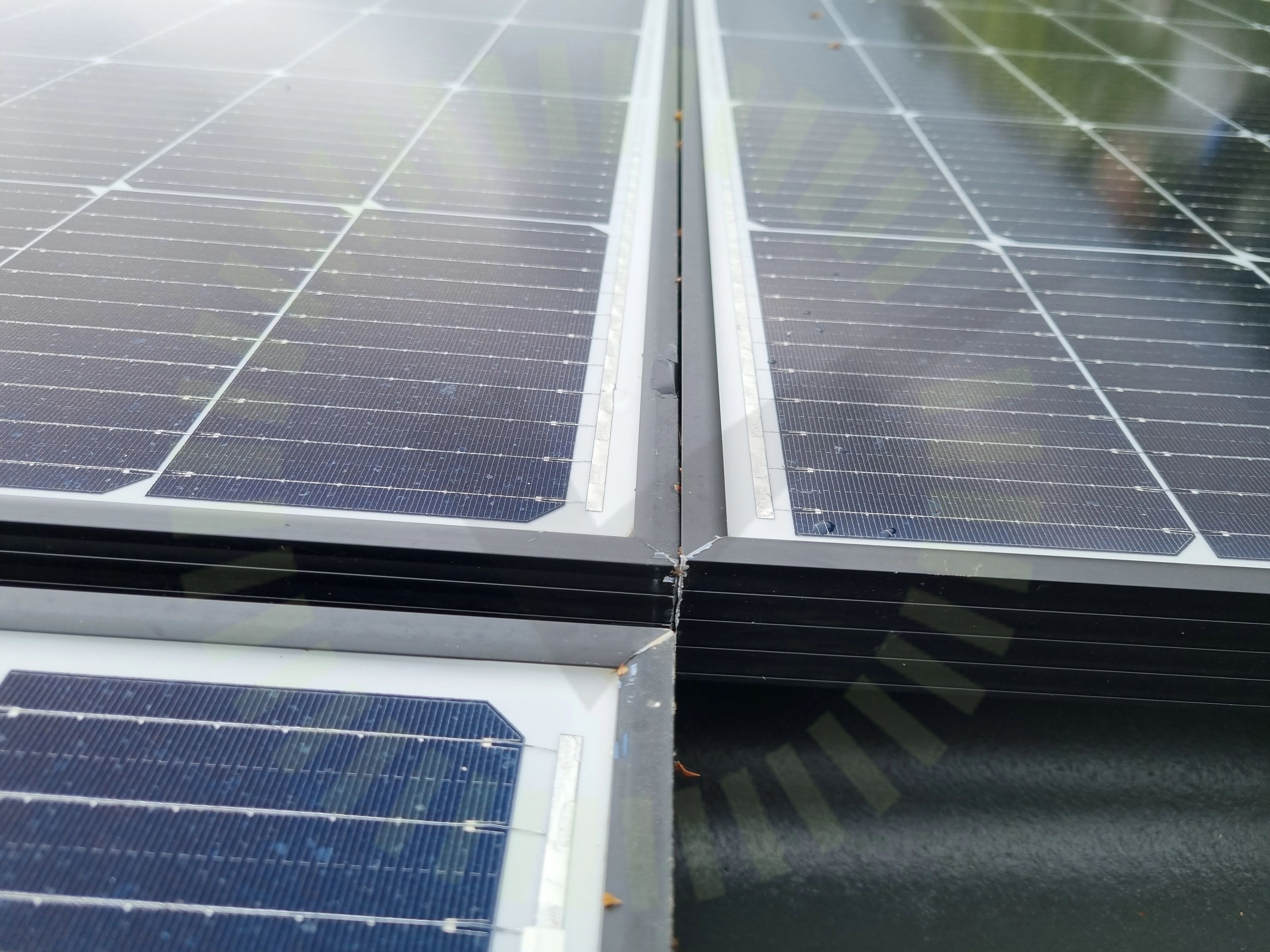

2.1 Solpaneler: Mellanrum

Inte godkänd

Tillverkaren kräver ett visst mellanrum mellan panelerna på grund av värmeutveckling och ventilation.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/12
Föremål BakstyckeHöjdskillnadSkadorSkuggaSolpaneler: Avstånd till havetSolpaneler: DräneringshålSolpaneler: Fästen: PlaceringSolpaneler: Kablar: DragavlastadeSolpaneler: Kablar: KontakterSolpaneler: Lutning

Ej tillgängligt vid besiktning

1/12
Strängförläggning

Villa, K2: SingleRail: CrossHook 3S

Anmärkningar

3/20
Infästningar i takstol

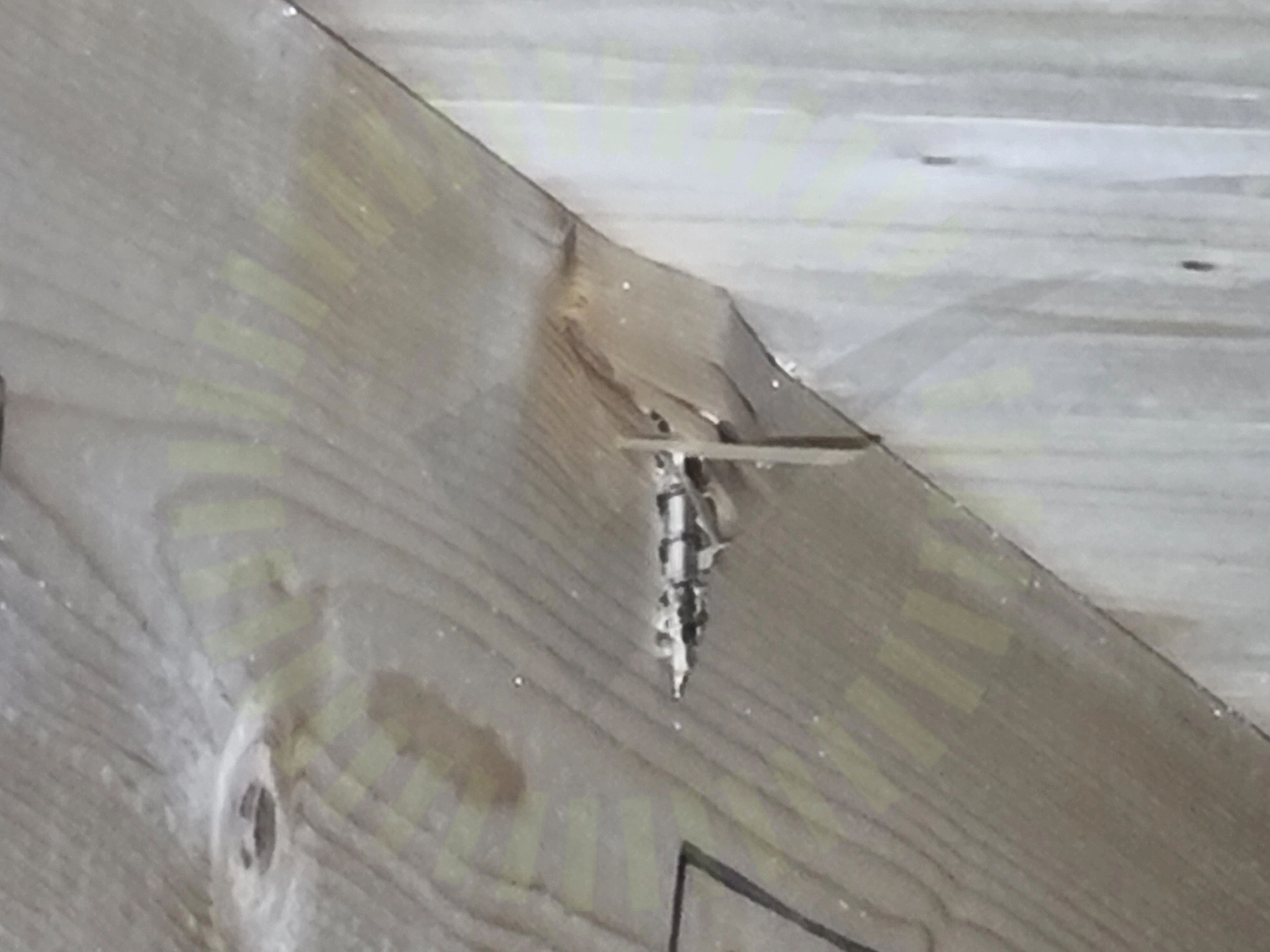

3.1 Infästningar i takstol

Inte godkänd

Fåtal skruvar har missat takstol.

Tillverkarens anvisningar
Infästningar i råspont

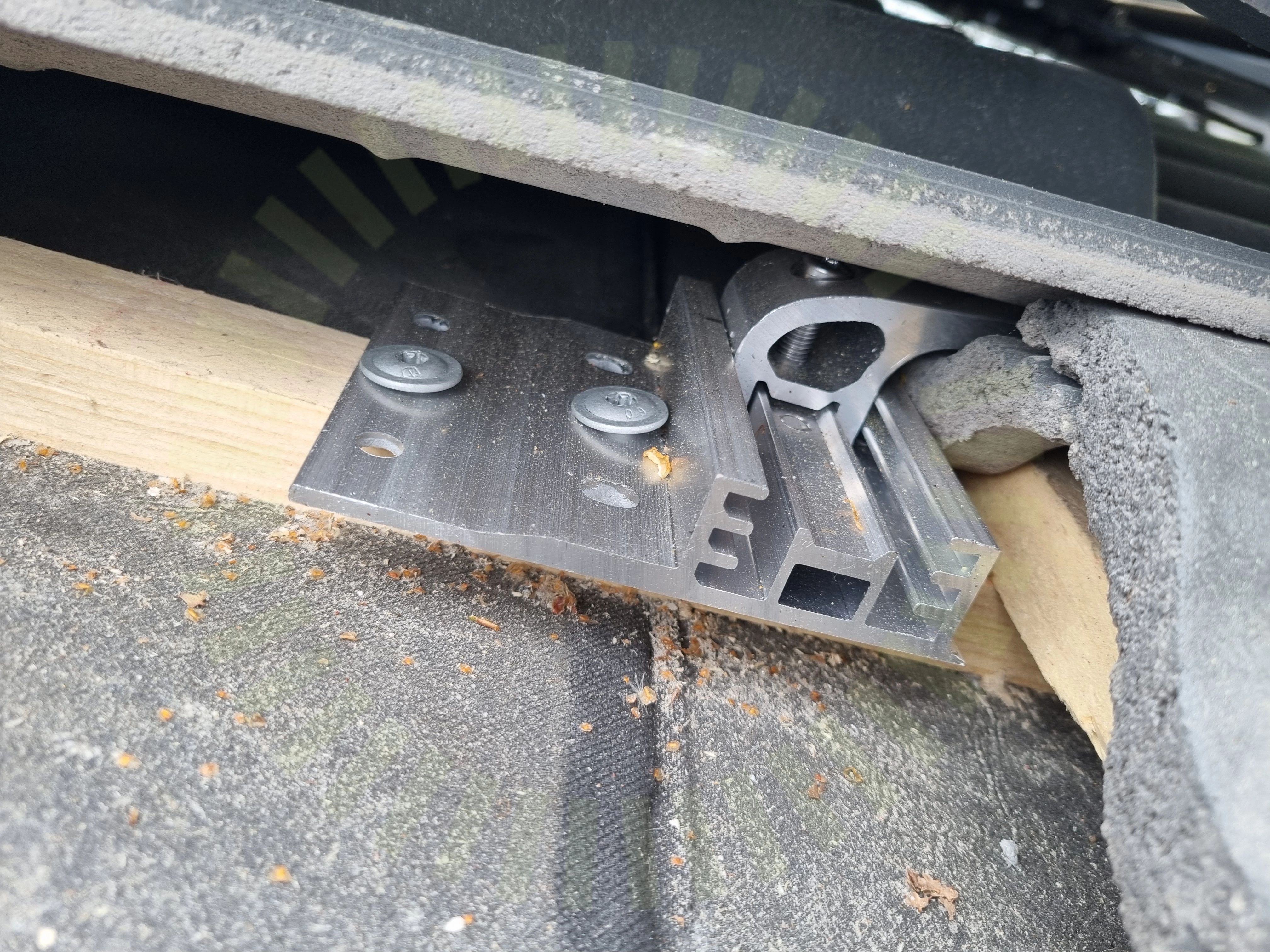

3.2 Infästningar i råspont

Inte godkänd

Tillverkarens krav för infästning i råspont uppfylls inte.

Tillverkarens anvisningar
Slutklämmor

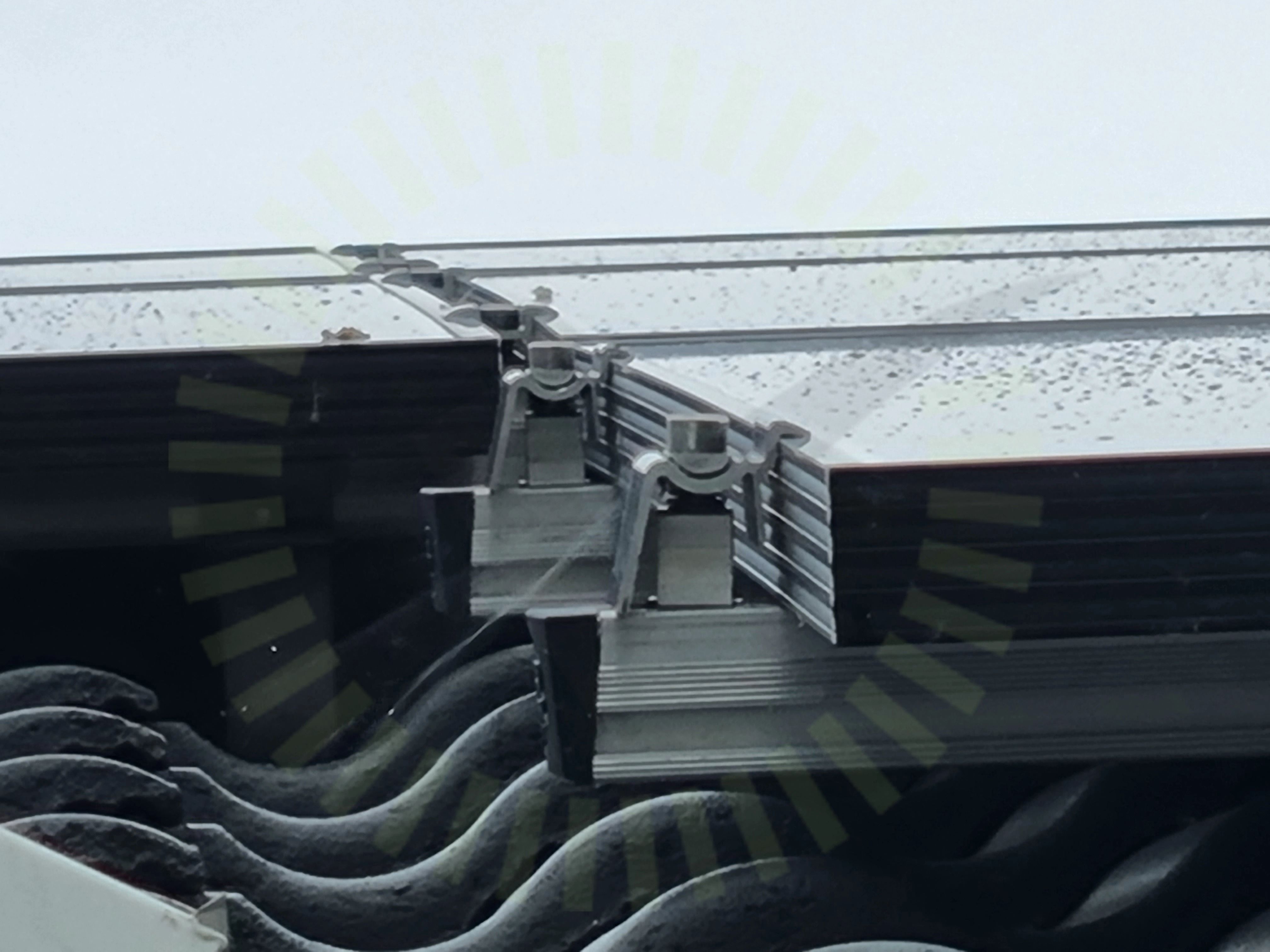

3.3 Slutklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Skenan ska sticka ut minst 50 mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

17/20
Främmande materialFörutsättningarInfästningarnas CC måttKabeluppfästningMittklämmorShimsSkadorSkarp kantSkenornas infästningSkenornas överhängSkenskarvarSkyddSnö- och VindlastberäkningTakpannor under betongkrokTermisk brytpunktUrspårning av betongpannorVäderbeständigt material

Villa, SolarEdge: S-Serie

Anmärkningar

1/5
Optimerare: Placering

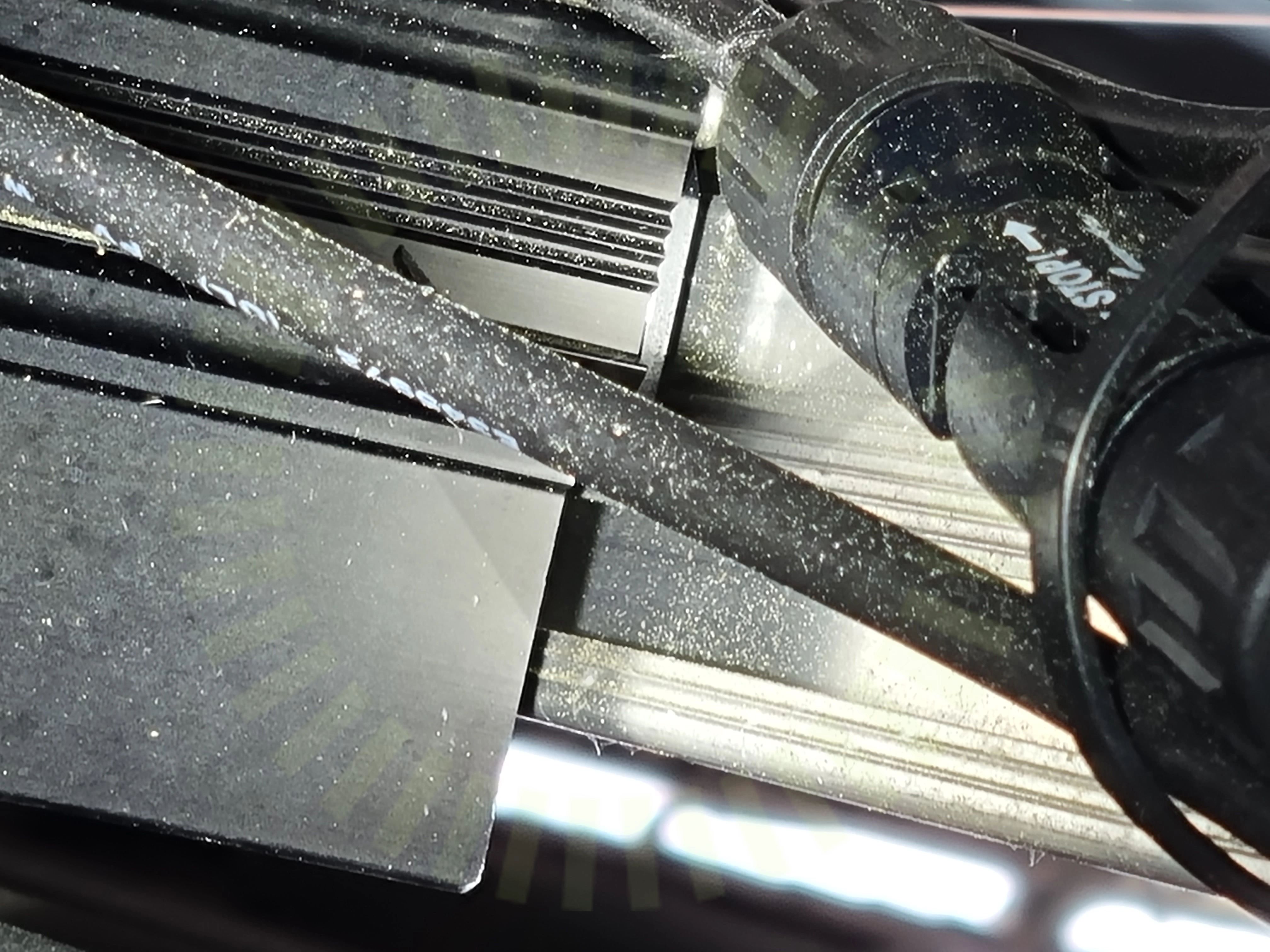

4.1 Optimerare: Placering

Inte godkänd

Optimerare är inte installerat enligt tillverkarens anvisningar. Skall hålla 10 mm mellanrum på kortsidan.

Tillverkarens anvisningar

Godkända kontrollpunkter

4/5
Optimerare: DragavlastadeOptimerare: Fastsäkring av produktOptimerare: KompatibilitetOptimerare: Kontakter

Växelriktare

Godkända kontrollpunkter

22/23
AC BöjradieAC GenomföringarAC Skador på kabelAC UppfästningAnslutningDC Kablage dubbelisoleradDC Skador på kabelDC UppfästningDC Yttre påverkanDokumentation VäxelriktareKabelPlacering: AvståndPlacering: InfästningPlacering: VinkelSäkringVäxelriktare: Placering: VentilationVäxelriktare: El: DimensioneringVäxelriktare: El: FörskruvningVäxelriktare: El: KontakterVäxelriktare: El: TätningsinsattsVäxelriktare: Placering: UtrymmeVäxelriktare: Placering: Värmeutveckling

Ej tillgängligt vid besiktning

1/23
DC Genomföringar
