Besiktningsrapport

9.7

Installation genom

Sesol

Datum

12 december 2023

Ort

Vaggeryd, Jönköpings län

Skenornas infästning

Skenors avstånd till varandra

Underliggande takpanna

97% godkända3% ej godkända

Om installationen

PanelerLongi: LR5-54HPB

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000 (12-20KTL)-M2

TillbehörUndercentral

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Huawei: SUN2000 (12-20KTL)-M2

Godkända kontrollpunkter

41/41

AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektAvstånd till havetBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter förskruvningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Longi: LR5-54HPB

Godkända kontrollpunkter

12/17

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradieMellanrumPanelkablagets böjradieSkuggaStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

5/17

Förbindelse av kontakterPunktbelastningSkador på panelSpänningar i ramSträngförläggning

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Undercentral

Godkända kontrollpunkter

6/6

InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Weland Stål: Råspont

Anmärkningar

3/22

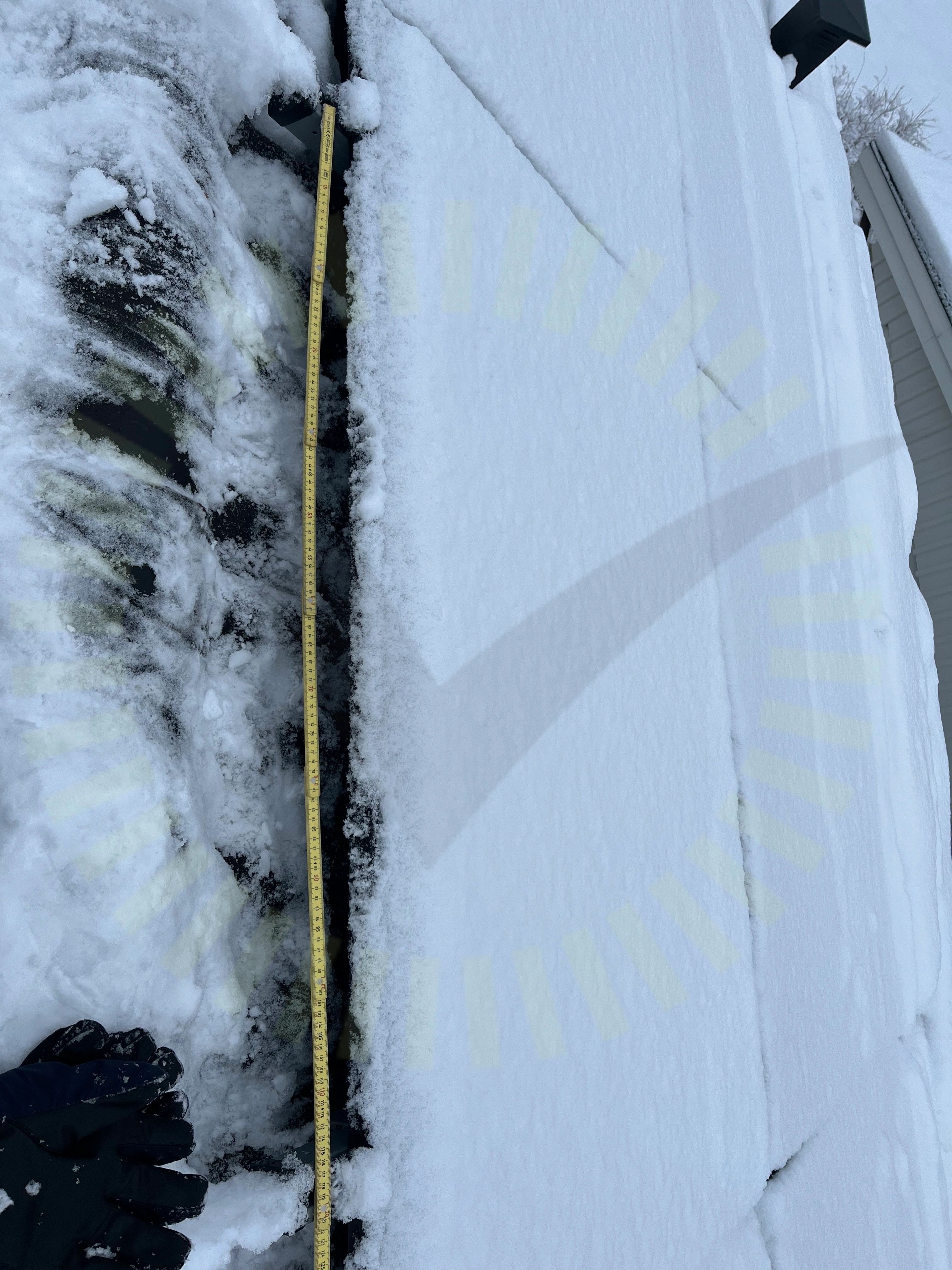

6.1 Skenors avstånd till varandra

Inte godkänd

Avståndet mellan skenorna är längre än det maximalt tillåtna enligt lastberäkningen. Max 108cm.

Snö- och vindlastberäkning

6.2 Skenornas infästning

Inte godkänd

Skruvar saknas.

MA5102 Sid 1 (1) | Version 3 - 221101

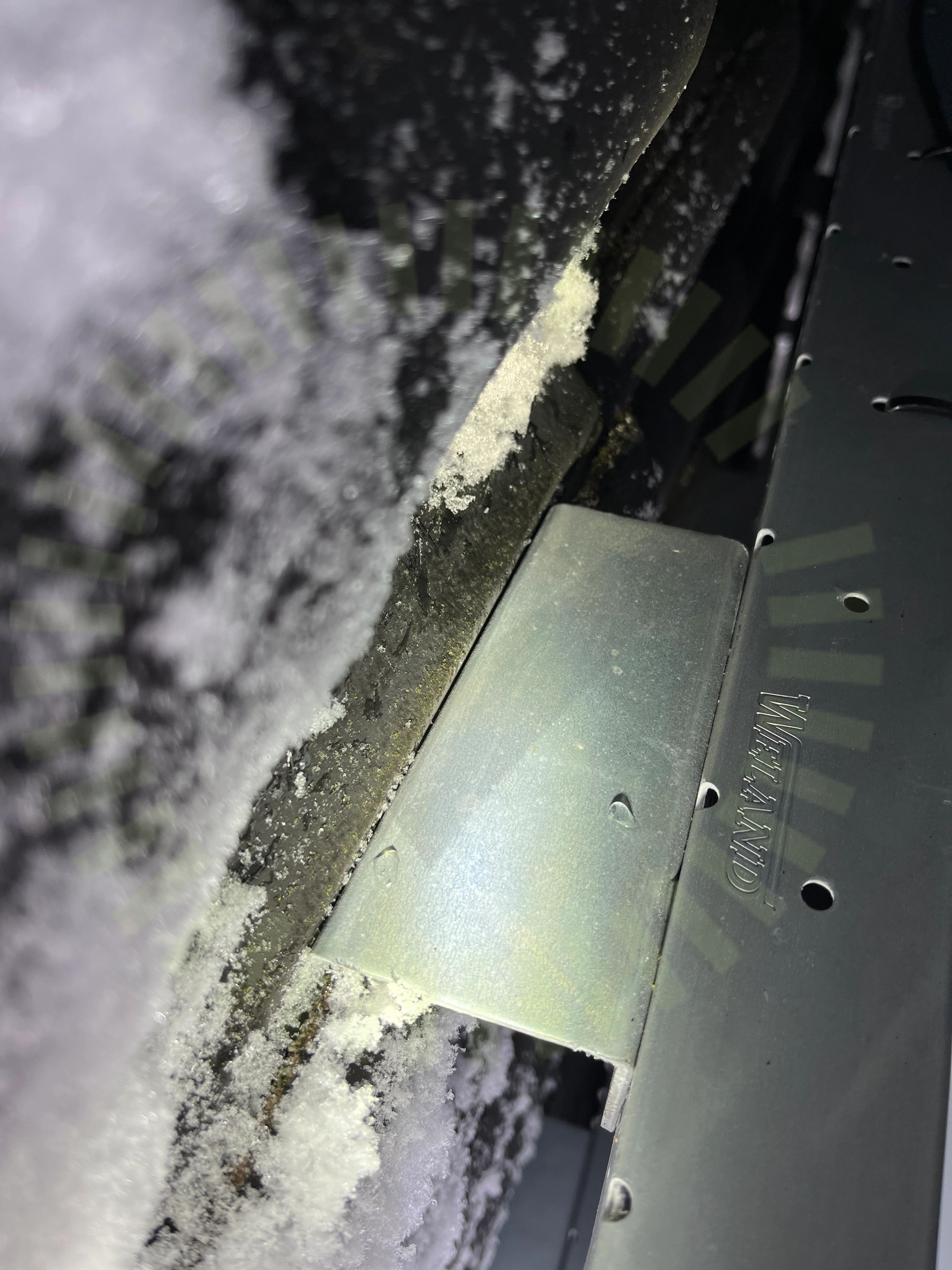

6.3 Underliggande takpanna

Inte godkänd

Infästningar ligger mot underliggande takpanna.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

16/22

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningPlaceringRåspontsinfästningSkadorSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

3/22

Klämmor rätt förläggningMittklämmorTakgenomföring
