Besiktningsrapport

9.4

Installation genom

Sesol

Datum

11 maj 2023

Ort

Tyresö, Stockholms län

Kabeluppfästning

Skenskarvar

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Plåttak

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörElmaterial: Kapsling

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3

Avtal

Batteri

Anmärkningar

1/12

2.1 Infästning

Inte godkänd

Kontrollmodulen är inte fäst I väggen, endast golvinfästning är utförd. Även kontrollmodulen måste fästas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/12

AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB 390-410M

Godkända kontrollpunkter

12/15

Avstånd till takDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

3/15

Förbindelse av kontakterPanelkablagets böjradieSträngförläggning

Tak 1, Weland Stål: Plåttak

Anmärkningar

3/19

6.1 Kabeluppfästning

Inte godkänd

En kabel Ligger mot tak

SS 436 40 00 (712.521.101 och 522.8.4)

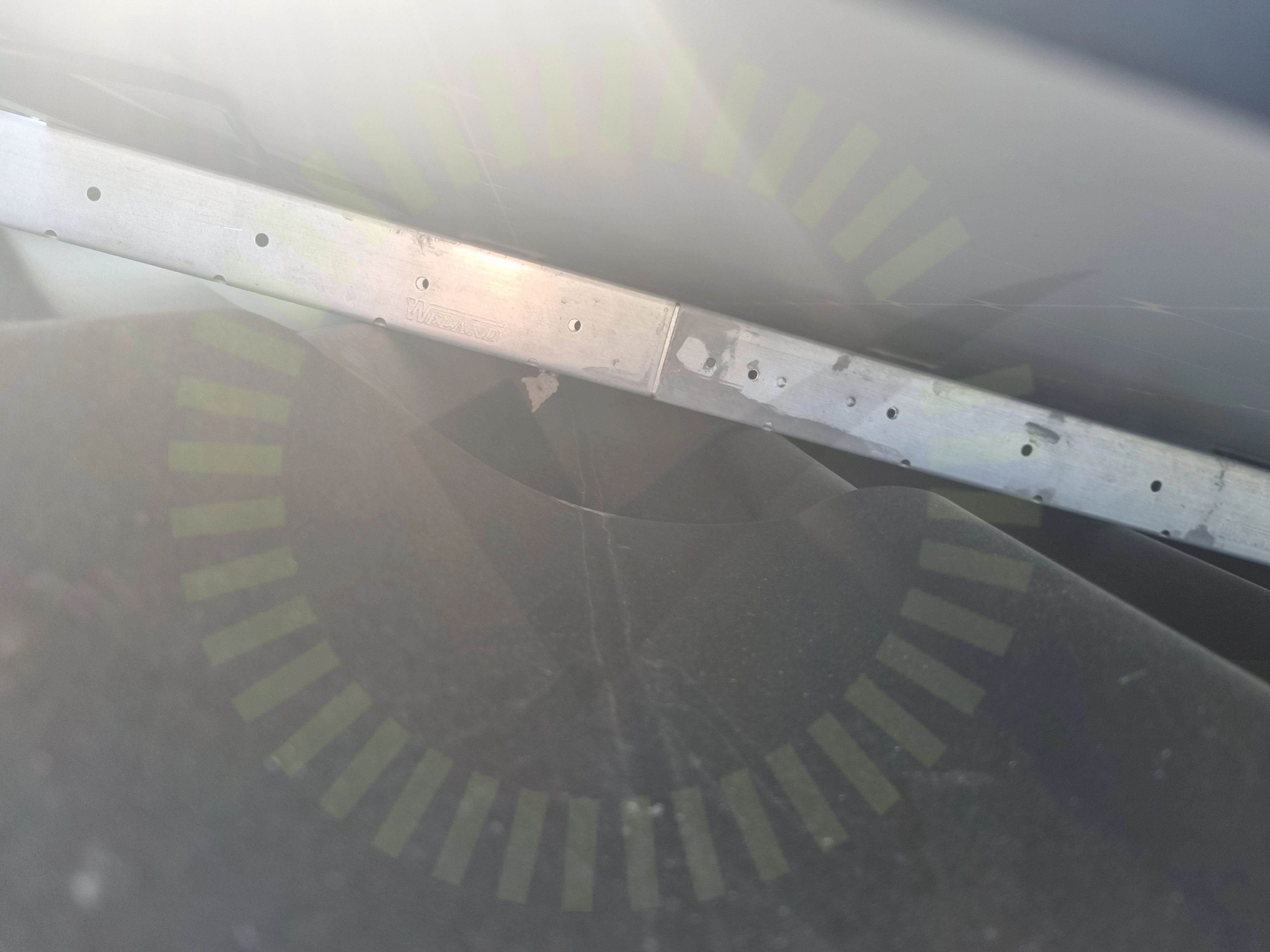

6.2 Skenskarvar

Inte godkänd

Skenskarvar ej korrekt utförda. Saknar skruvar

6.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas

Tillverkarens montageanvisningar

Godkända kontrollpunkter

13/19

Använd skruvDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkadorVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

3/19

InfästningInfästning skenaTakgenomföring

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

32/33

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/33

Strängdesign
