1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Besiktningsrapport
8.1
Installation genom
Sesol
Datum
28 april 2023
Ort
Hörby, Skåne län
88% godkända12% ej godkända
Om installationen
PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörElmaterial: Kapsling
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Anmärkningar
1/14

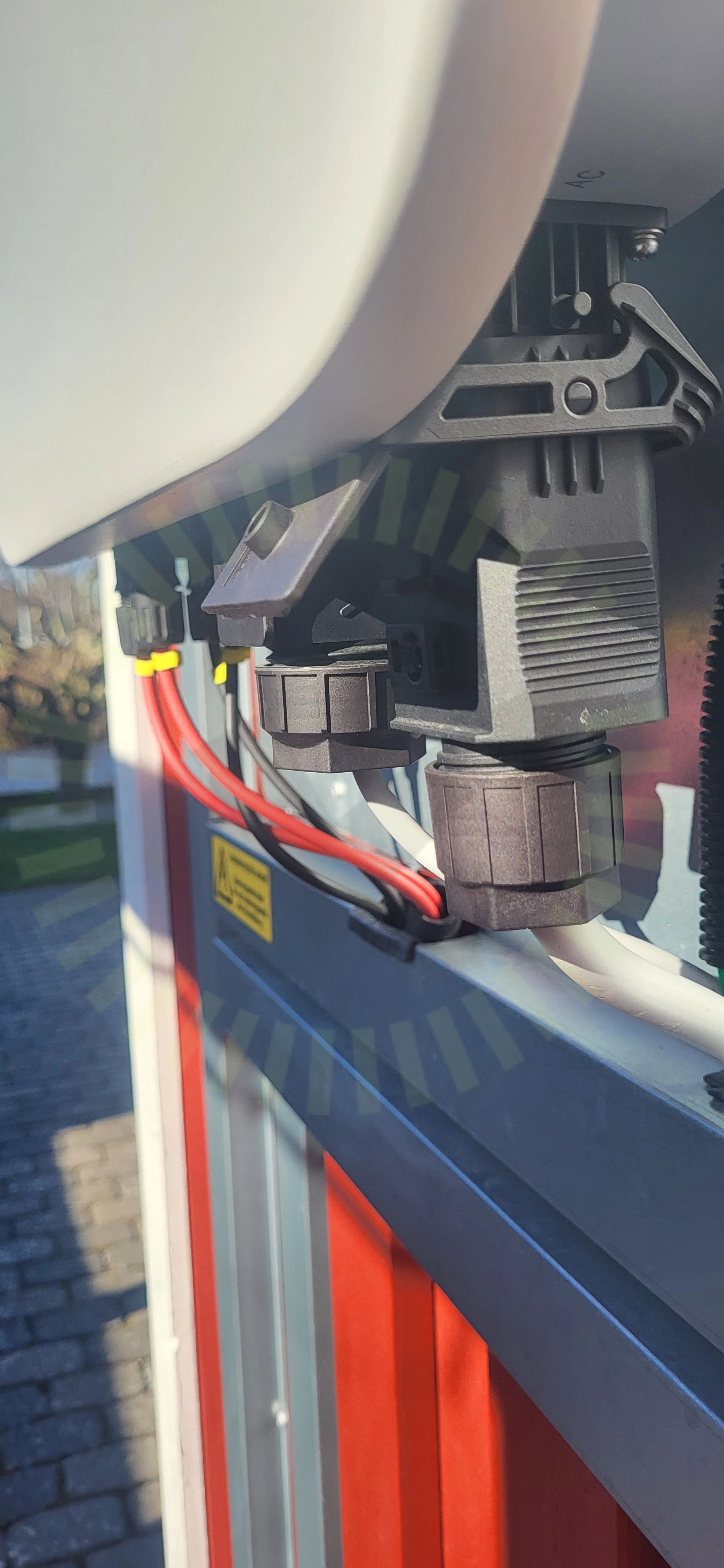

2.1 Kontakter
Inte godkändKontakternas förskruvningar är bottnade.
Tillverkarens montageanvisningar
Godkända kontrollpunkter
13/14AvståndAvstånd till växelriktareBatteri PEFastsäkring av produktInfästningInternet KabelRakt ståendeSkadorSmart Power SensorTemperaturUtrymmeVäderskydd
Tak 1, Longi: LR5-54HPB 390-410M
Anmärkningar
3/17

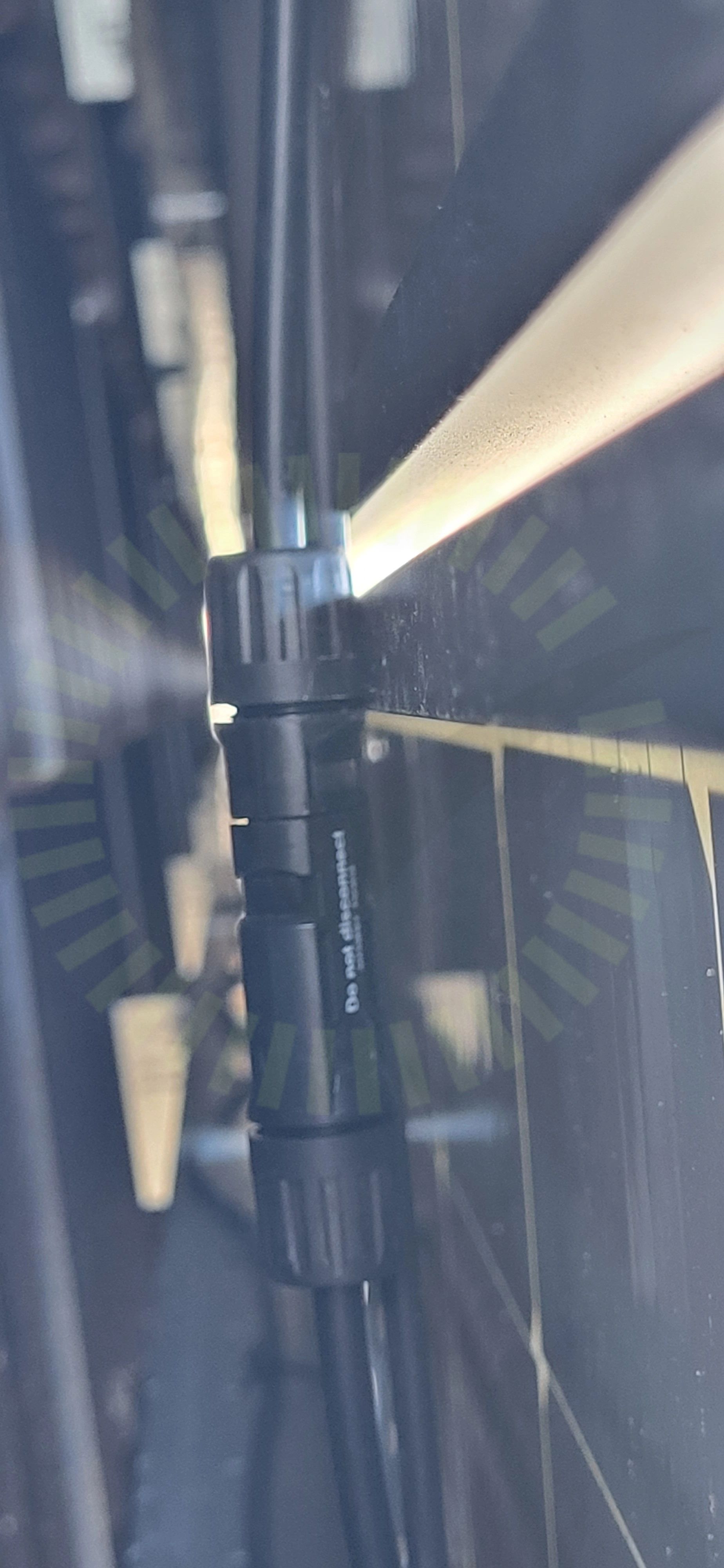

3.1 Förläggning DC kontakter
Inte godkändDC kontakter ligger inte skyddade mot direkt solljus.
Installation Manual for LONGi Solar PV Modules, V15, Sida 25

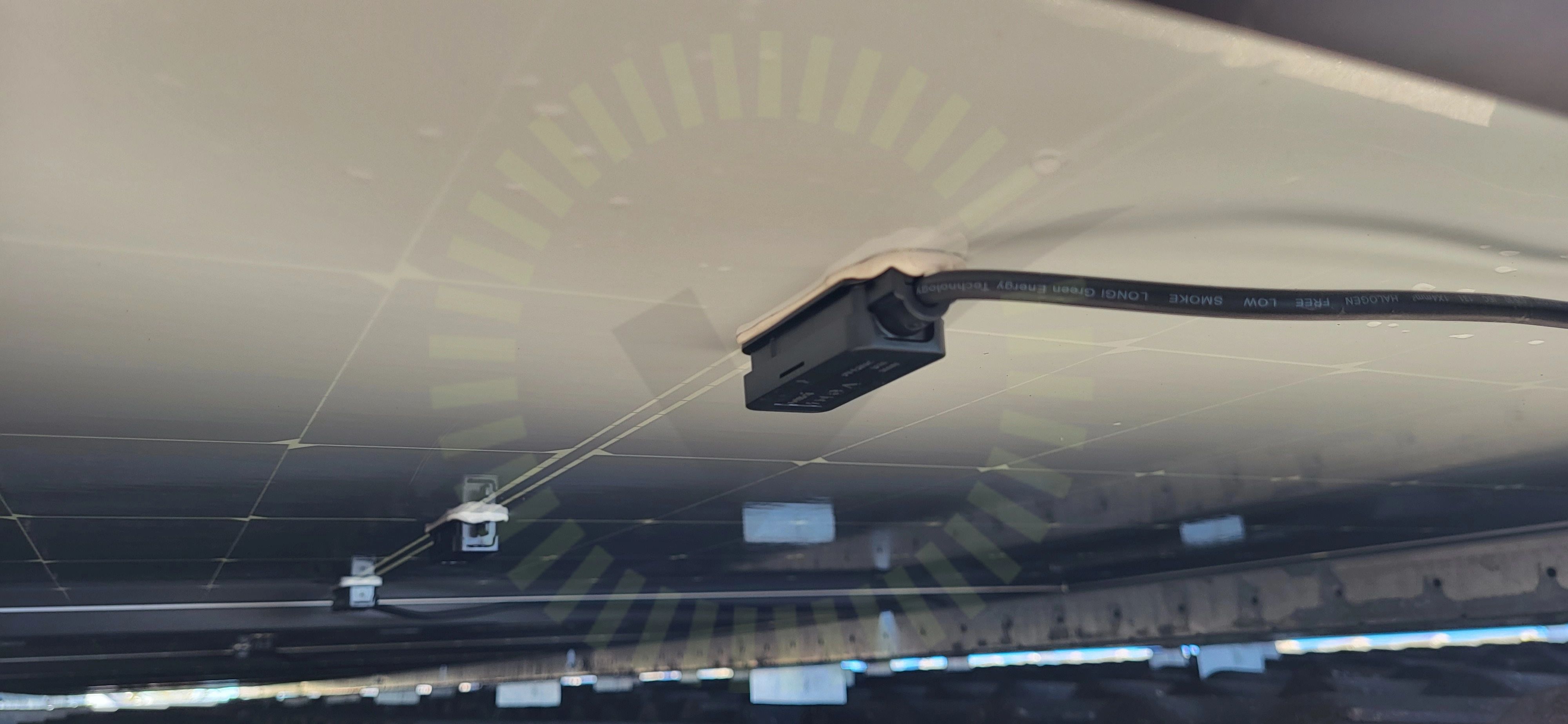

3.2 Kopplingslåda
Inte godkändKabelns böjradie är för skarp ut från kopplingslådan.

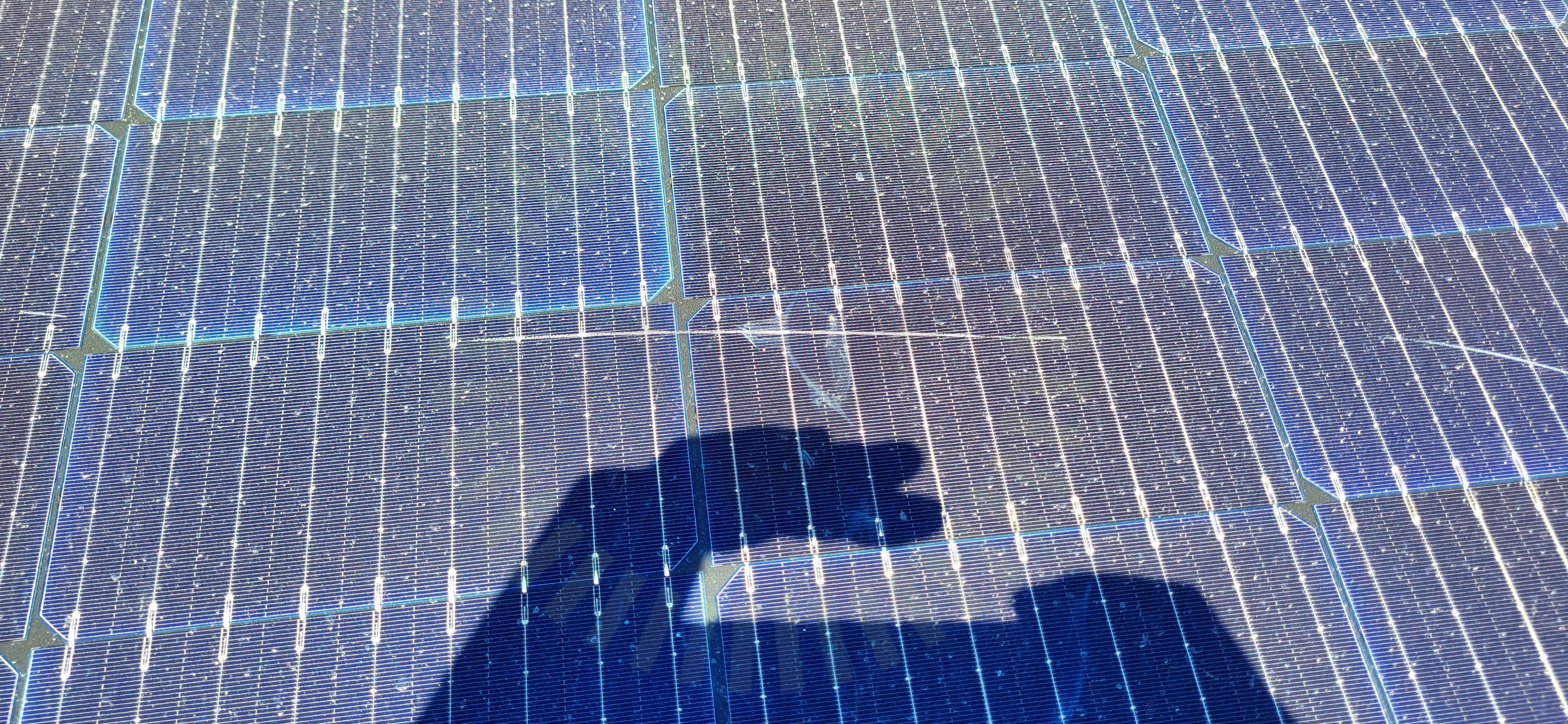

3.3 Skador
Inte godkändSkador noterade på panelerna.
Godkända kontrollpunkter
14/17Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontakterMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning
Tak 1, Weland Stål: Råspont
Anmärkningar
1/23

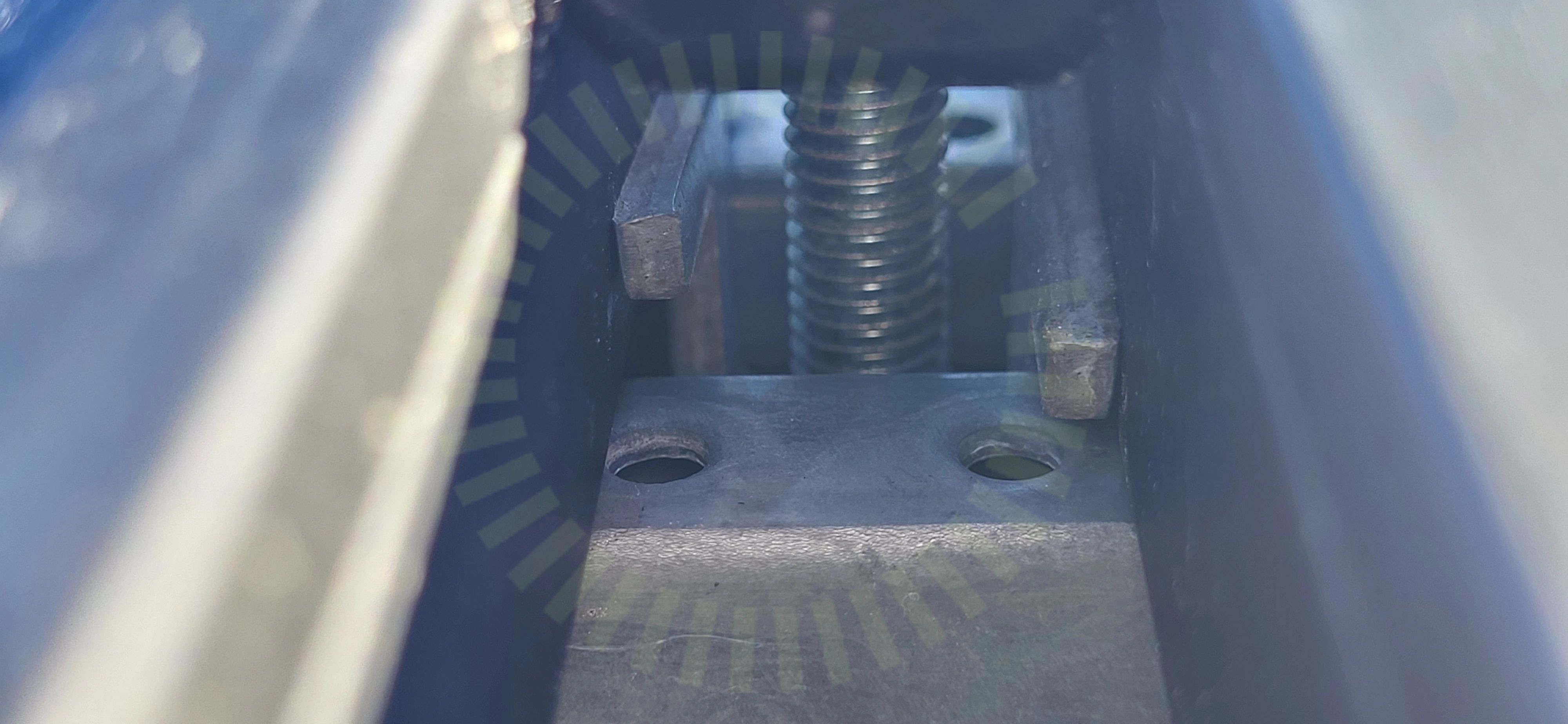

4.1 Klämmor rätt förläggning
Inte godkändMittfästen är inte monterade enligt tillverkarens anvisningar.
MA5111 Sid 1 (1) | Version 4 - 221117
Godkända kontrollpunkter
22/23DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
6/33
6.1 AC anslutning växelriktare
Inte godkändVäxelriktarens snabbkontakt är inte korrekt monterad.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

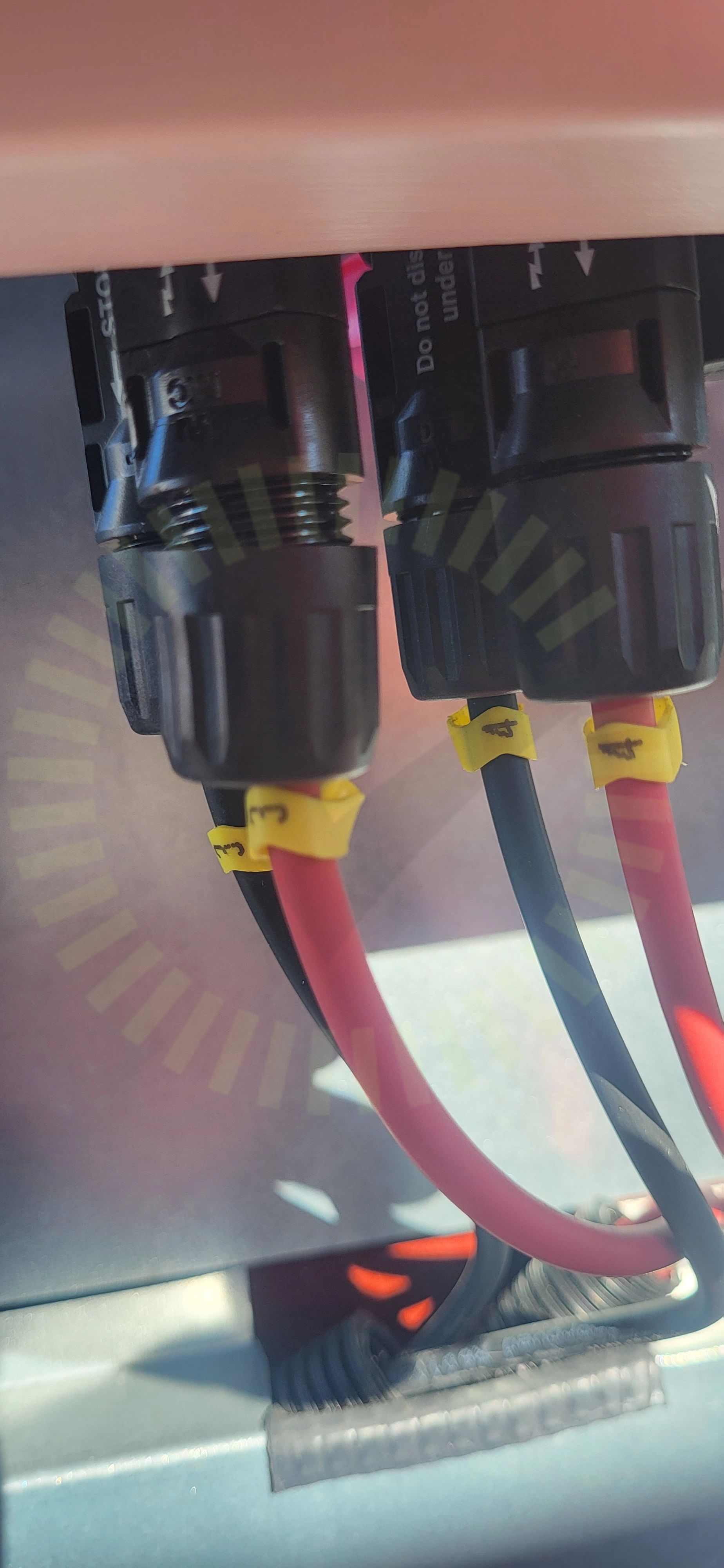

6.2 DC Kontakter anslutning
Inte godkändFörskruvning är ej monterad korrekt.

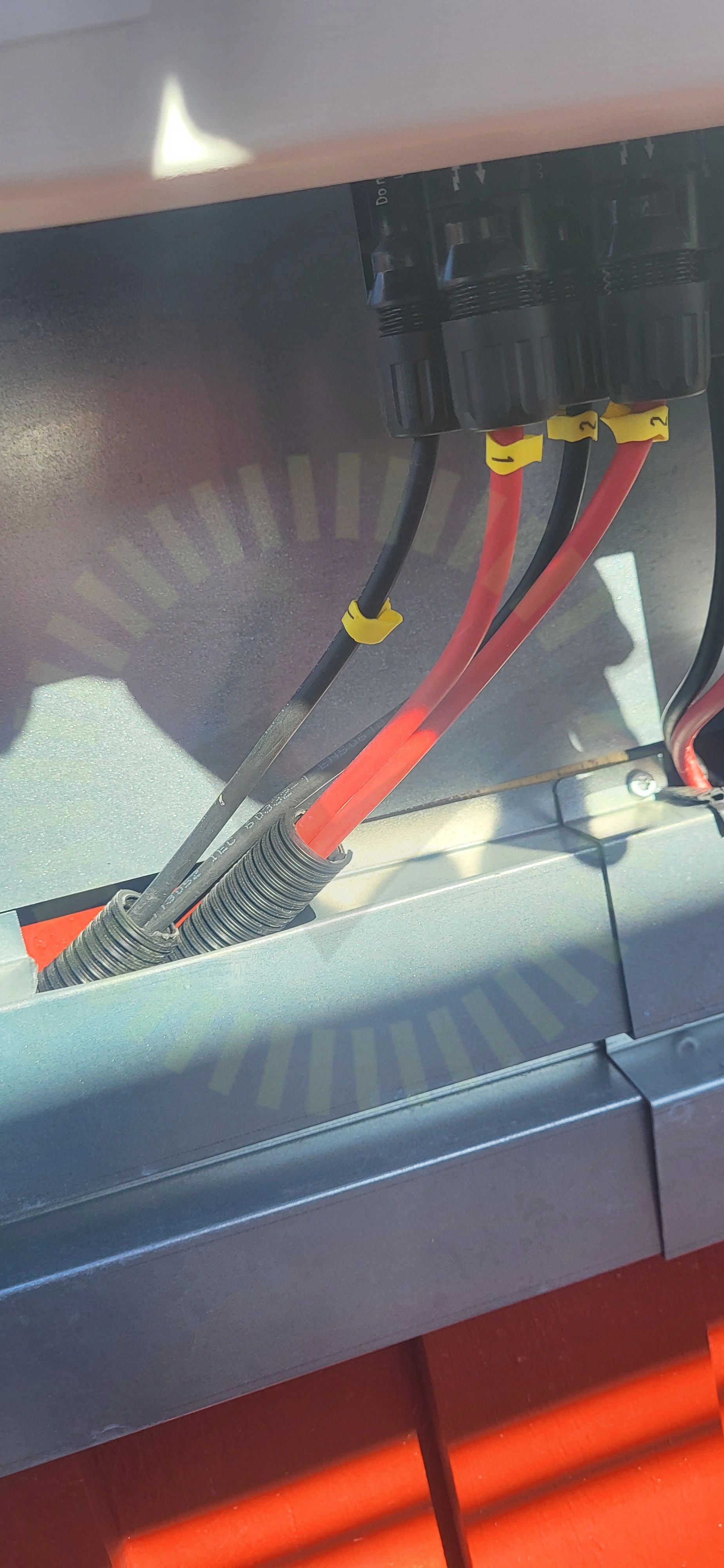

6.3 DC Kontakter stress
Inte godkändKontakter utsätts för stress.

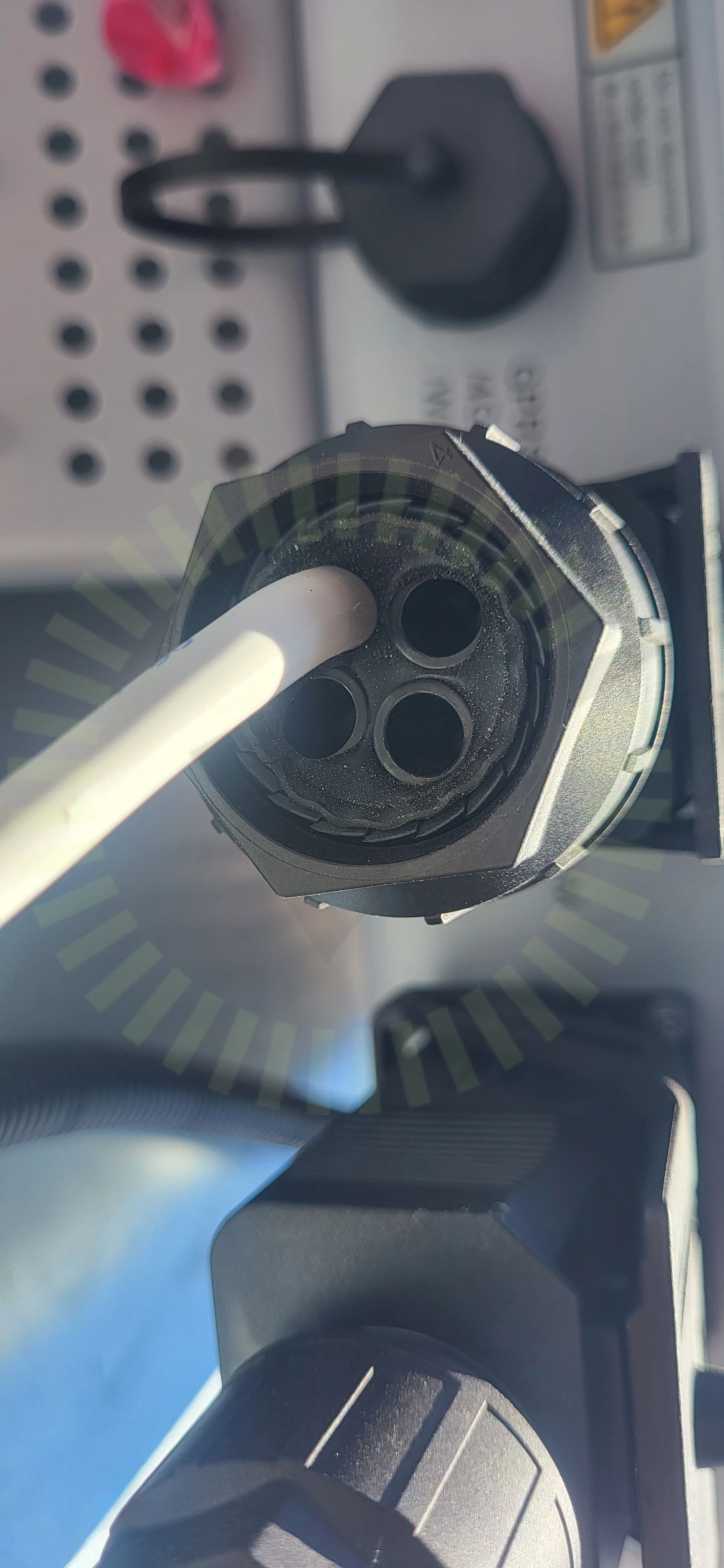

6.4 Förskruvningar
Inte godkändUtgångar i förskruvningar är ej tätade.
SS 436 40 00 (134)

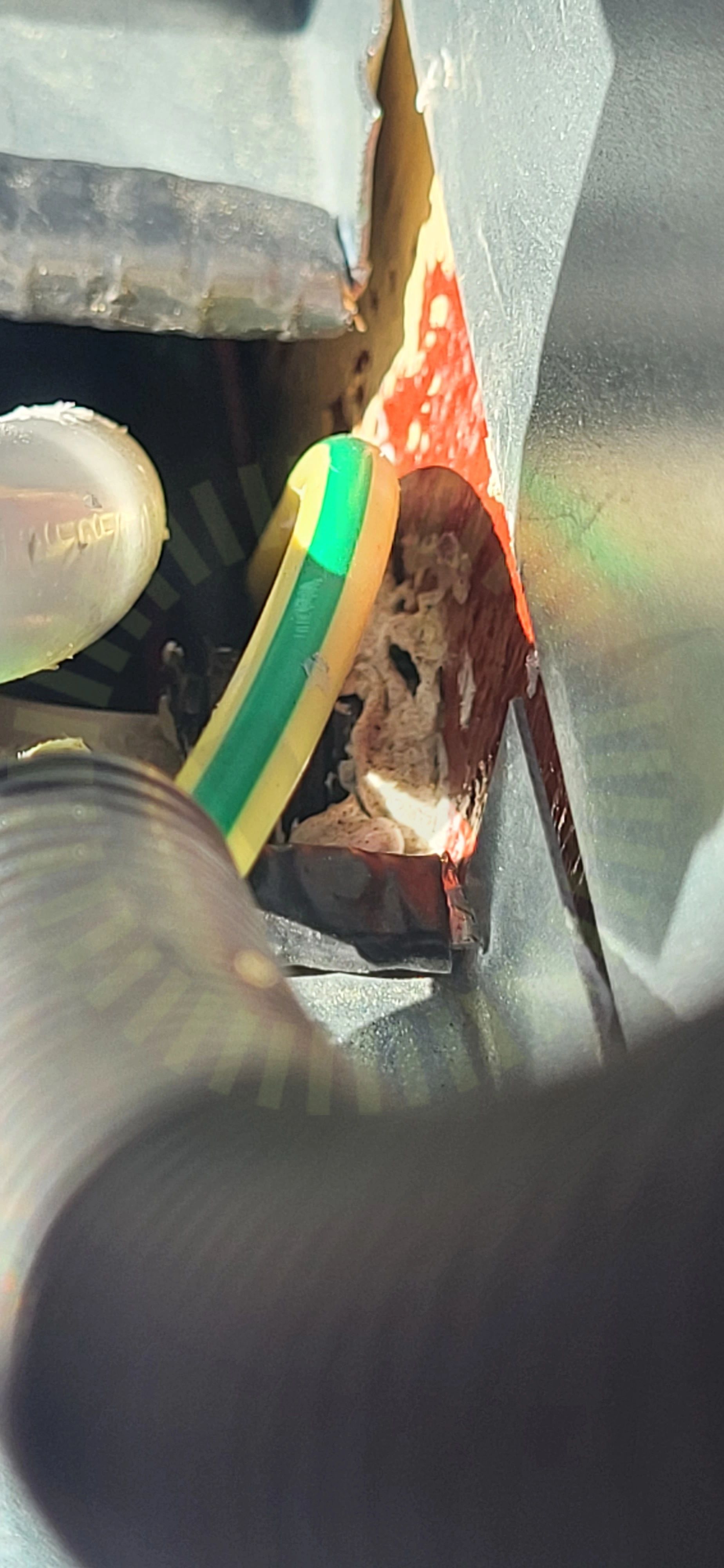

6.5 Genomföringar
Inte godkändGenomföring är ej korrekt utförd.

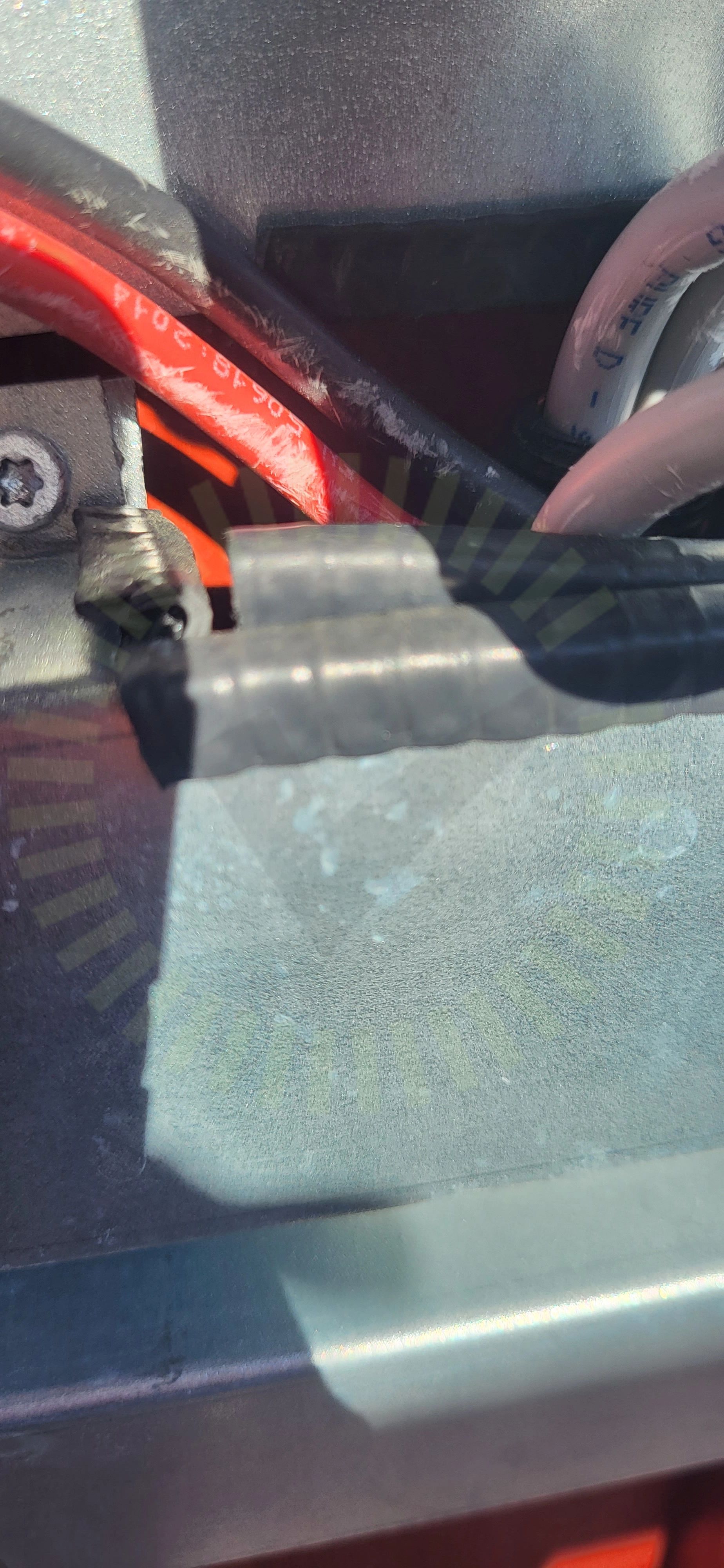

6.6 Skadat kablage
Inte godkändSkavda kablar .
Godkända kontrollpunkter
27/33AC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMärkningPlaceringSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
