Besiktningsrapport

9.7

Installation genom

Nova Solar

Datum

17 november 2023

Ort

Kullavik, Hallands län

Panelkablaget generell böjradie

Identifiering

Ändklämmor

+ 2

94% godkända6% ej godkända

Om installationen

PanelerLongi: LR5-54HTB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HTB

Anmärkningar

1/16

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

14/16

Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonMellanrumPunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterÖverlappning

Ej tillgängligt vid besiktning

1/16

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/22

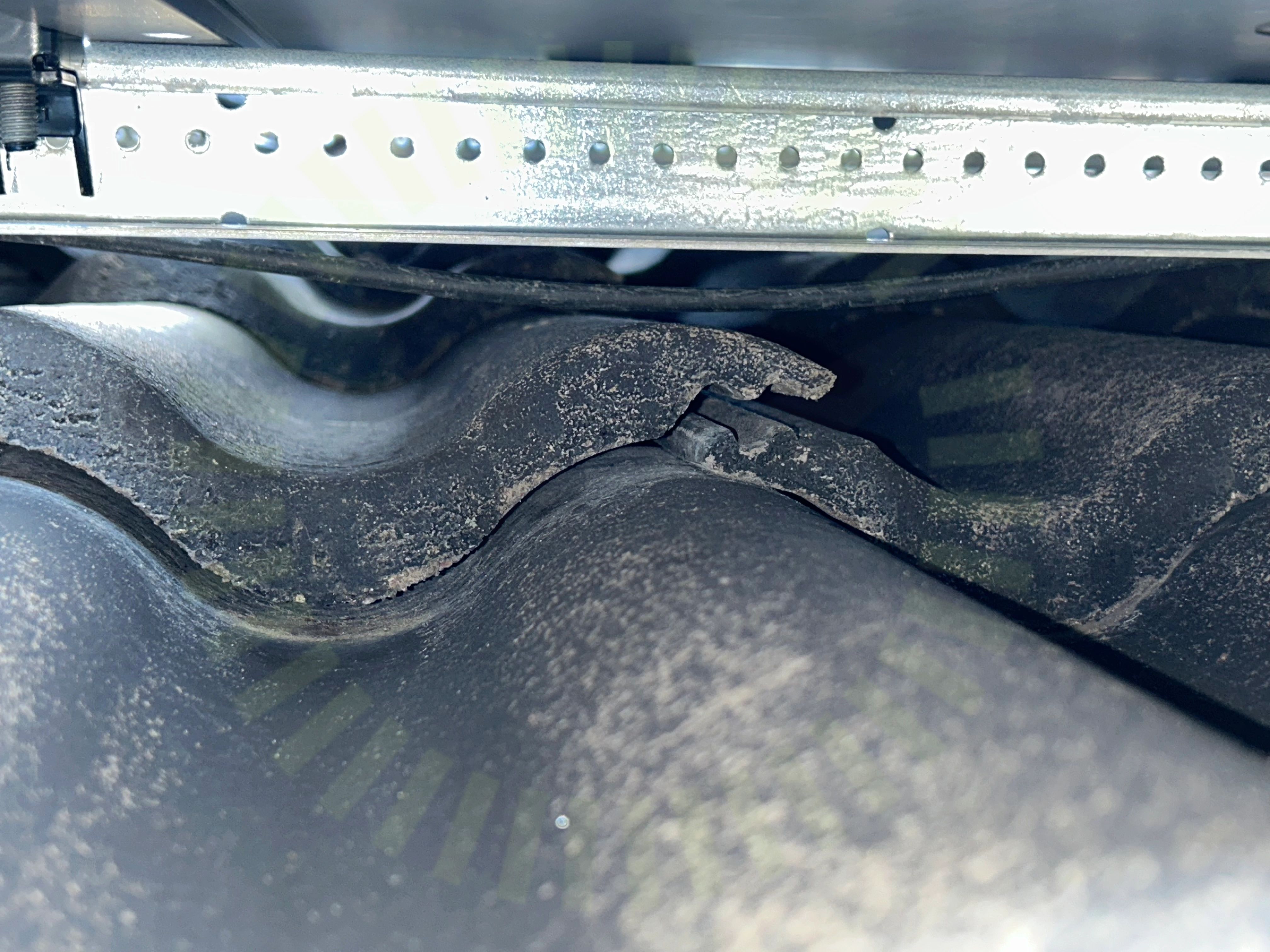

4.1 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

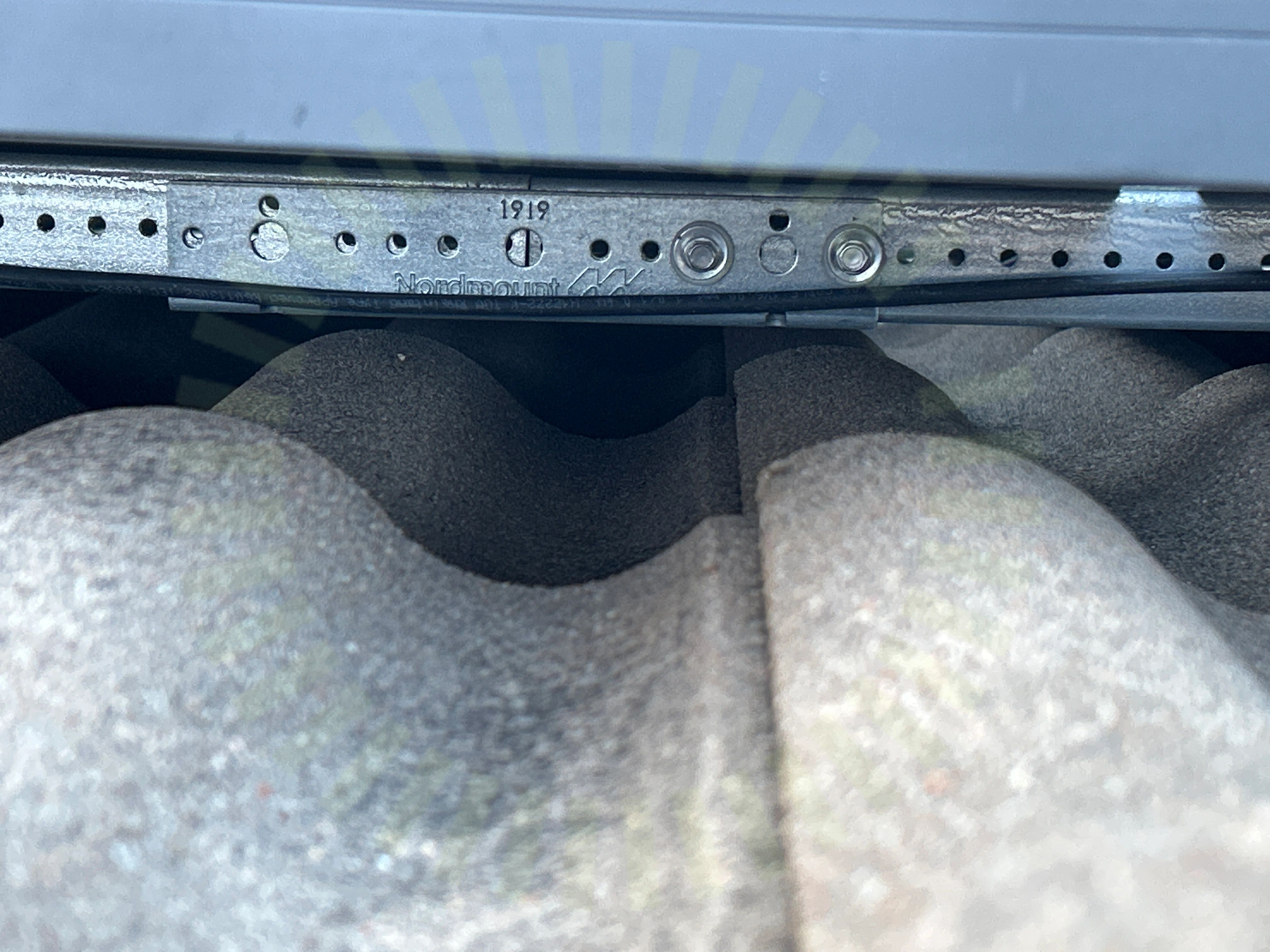

4.2 Skenskarvar

Inte godkänd

För få plåtskruv har använts till skenskarv.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 2

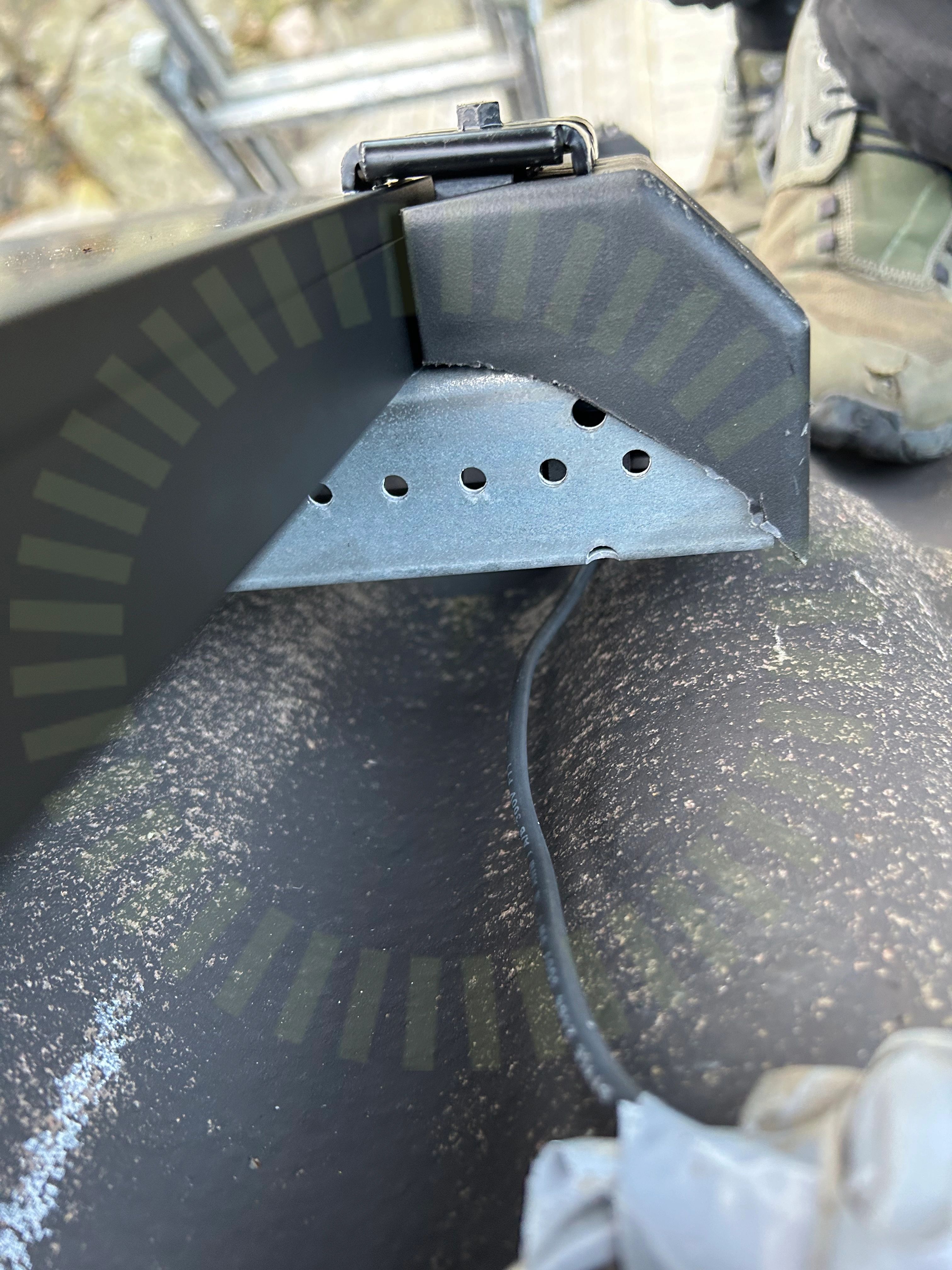

4.3 Ändklämmor

Inte godkänd

Man har gjort åverkan på ändlock. Ändlock är utformat för att det ska ge stöd för ändklämma.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

Godkända kontrollpunkter

19/22

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt material

Varselmärkning

Godkända kontrollpunkter

5/5

Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

2/37

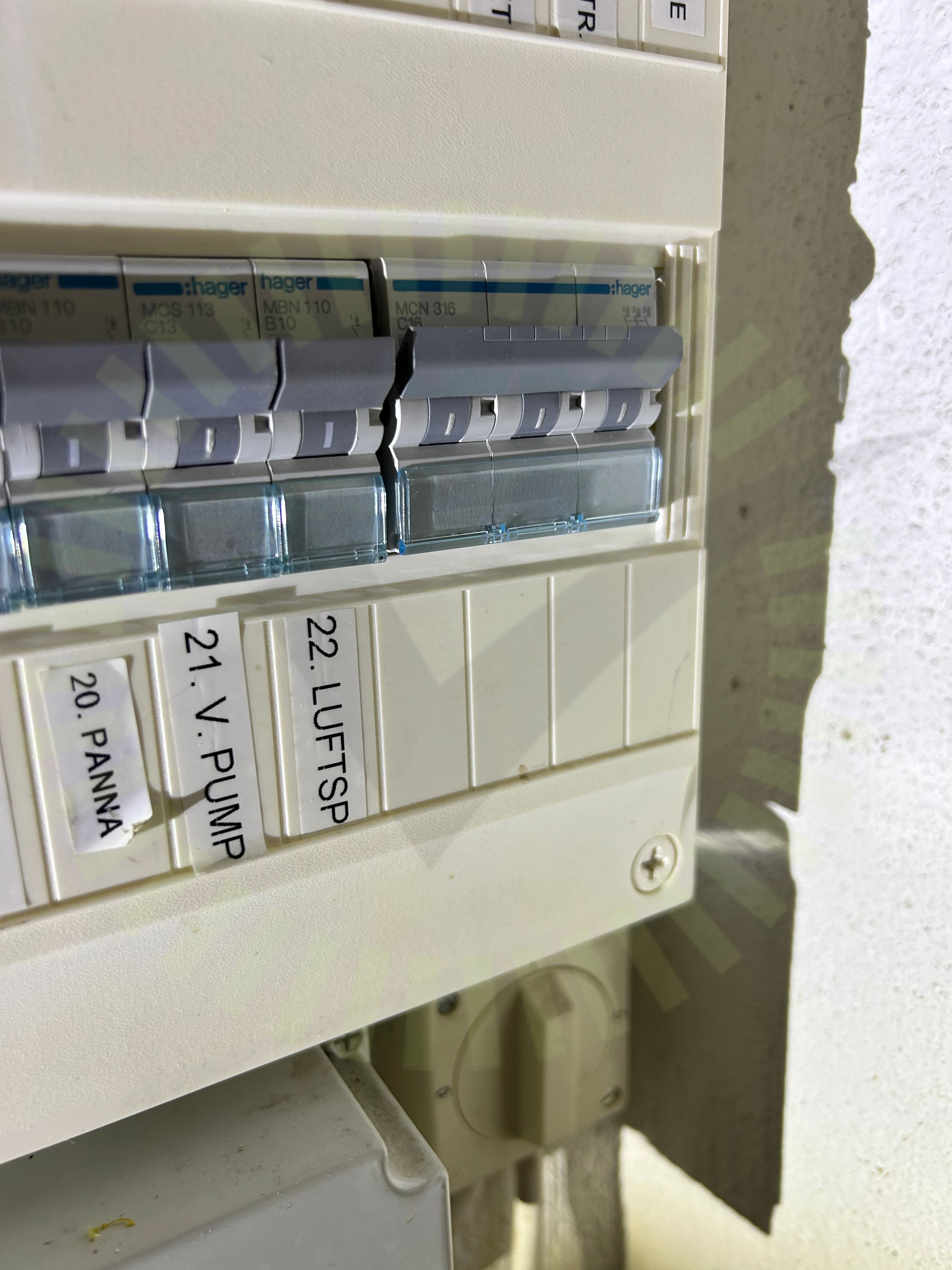

6.1 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)

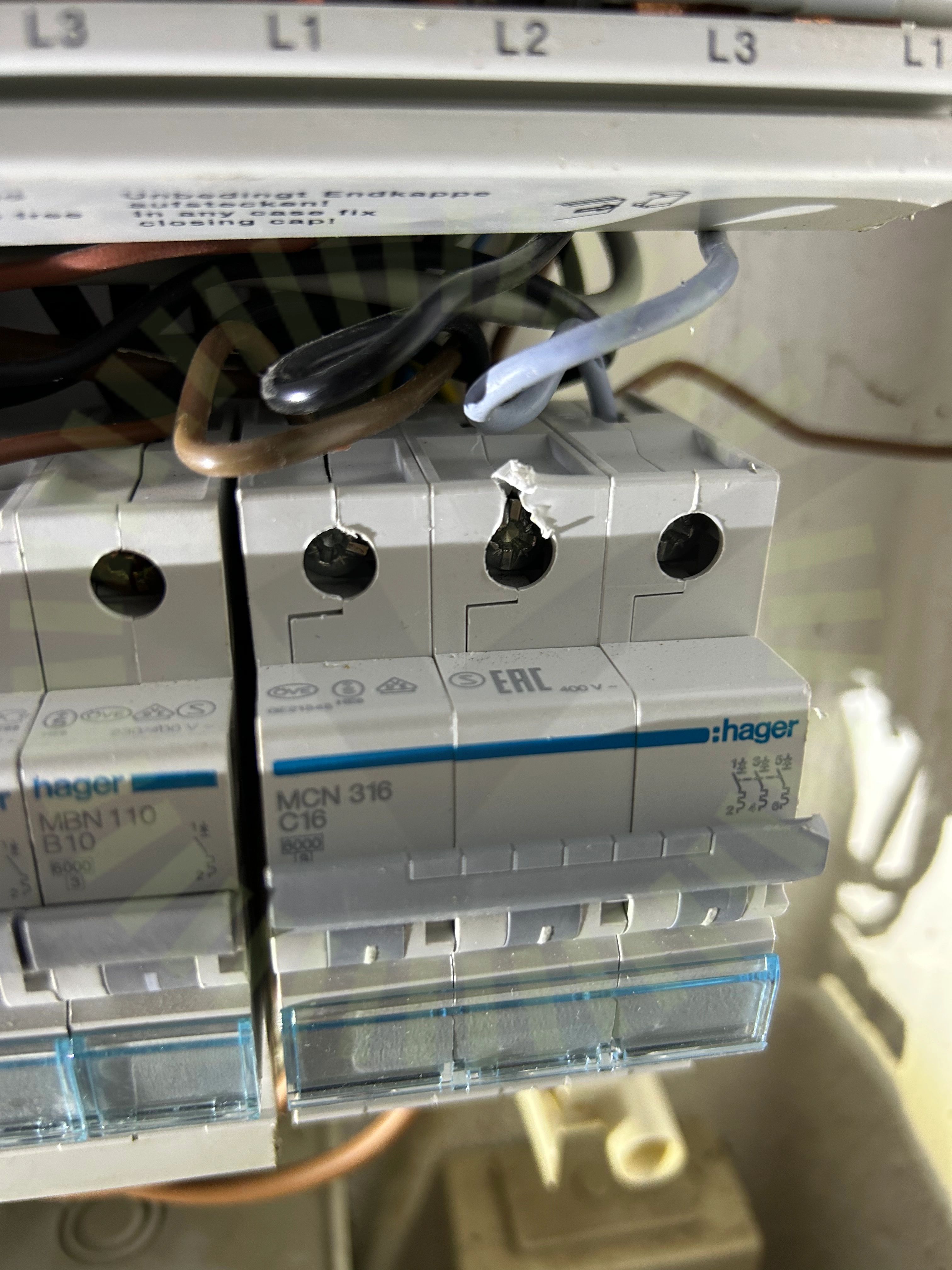

6.2 Skada: Säkring till växelriktare
