Besiktningsrapport

9.1

Installation genom

SunBro

Datum

6 maj 2024

Ort

Lysekil

Län

Västra Götalands län

Takkrokarnas CC

Mittklämmor

Anslutningar i brytare

+ 2

94% godkända

6% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

Nordmount Panntak: Bärläkt

Batteri

Emaldo: Power Core

Tillbehör

Säkerhetsbrytare AC

Tillbehör

Undercentral

Installerad av SunBro som har ett högt snittbetyg på 9.8 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Säkerhetsbrytare AC (7)Tak 1, Longi: LR5-54HTB (17)Tak 1, Nordmount Panntak: Bärläkt (23)Undercentral (6)Varselmärkning (4)Växelriktare (25)Växelriktare/Batteri (12)VäxelriktareVäxelriktare/Batteri (1)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Säkerhetsbrytare AC

Anmärkningar

1/7

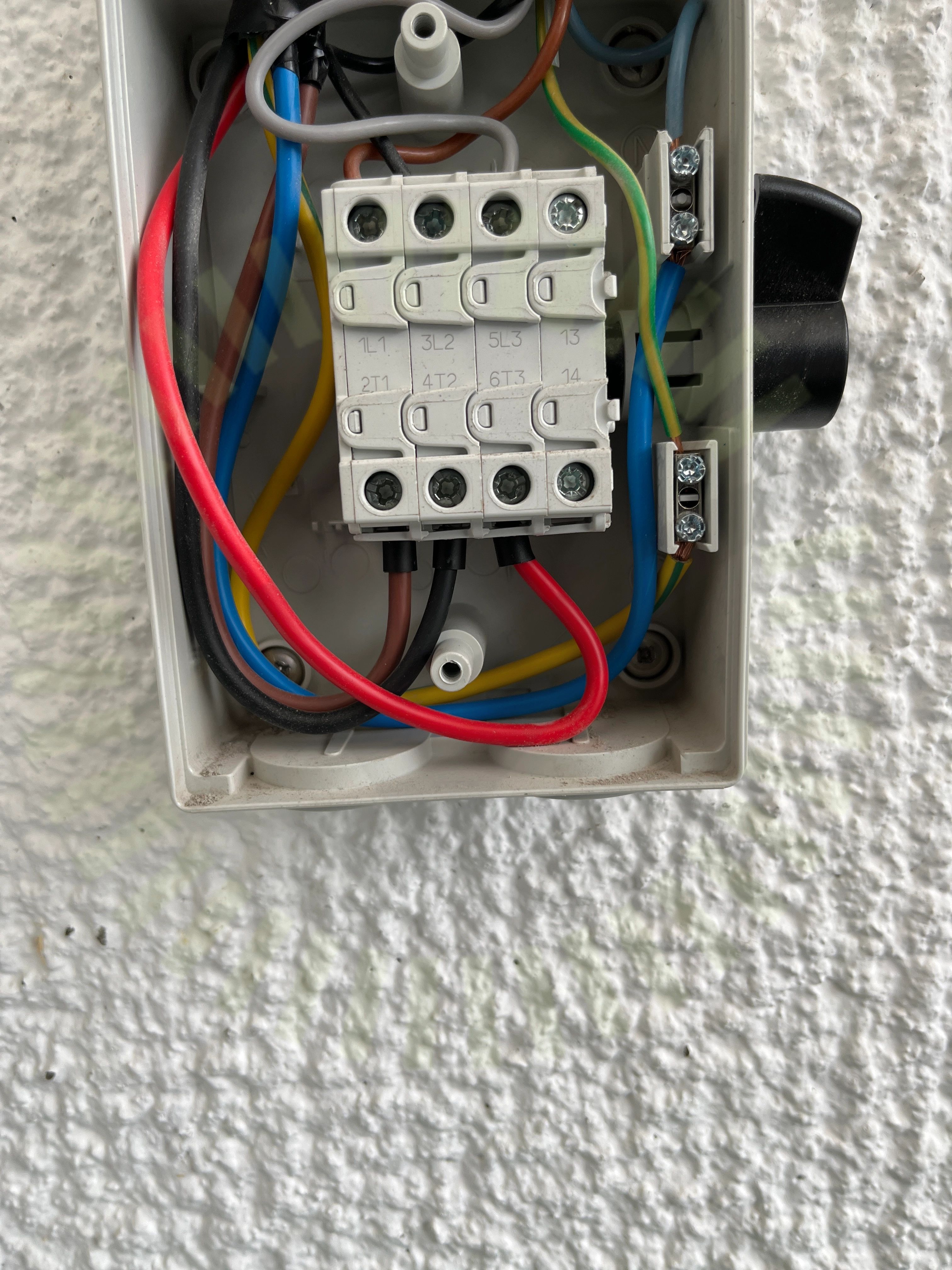

2.1 Anslutningar i brytare

Inte godkänd

Röd får inte vara fas.

Godkända kontrollpunkter

6/7

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi: LR5-54HTB

Godkända kontrollpunkter

16/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skugga

Spänningar i ram

Stress på kontakter

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

2/23

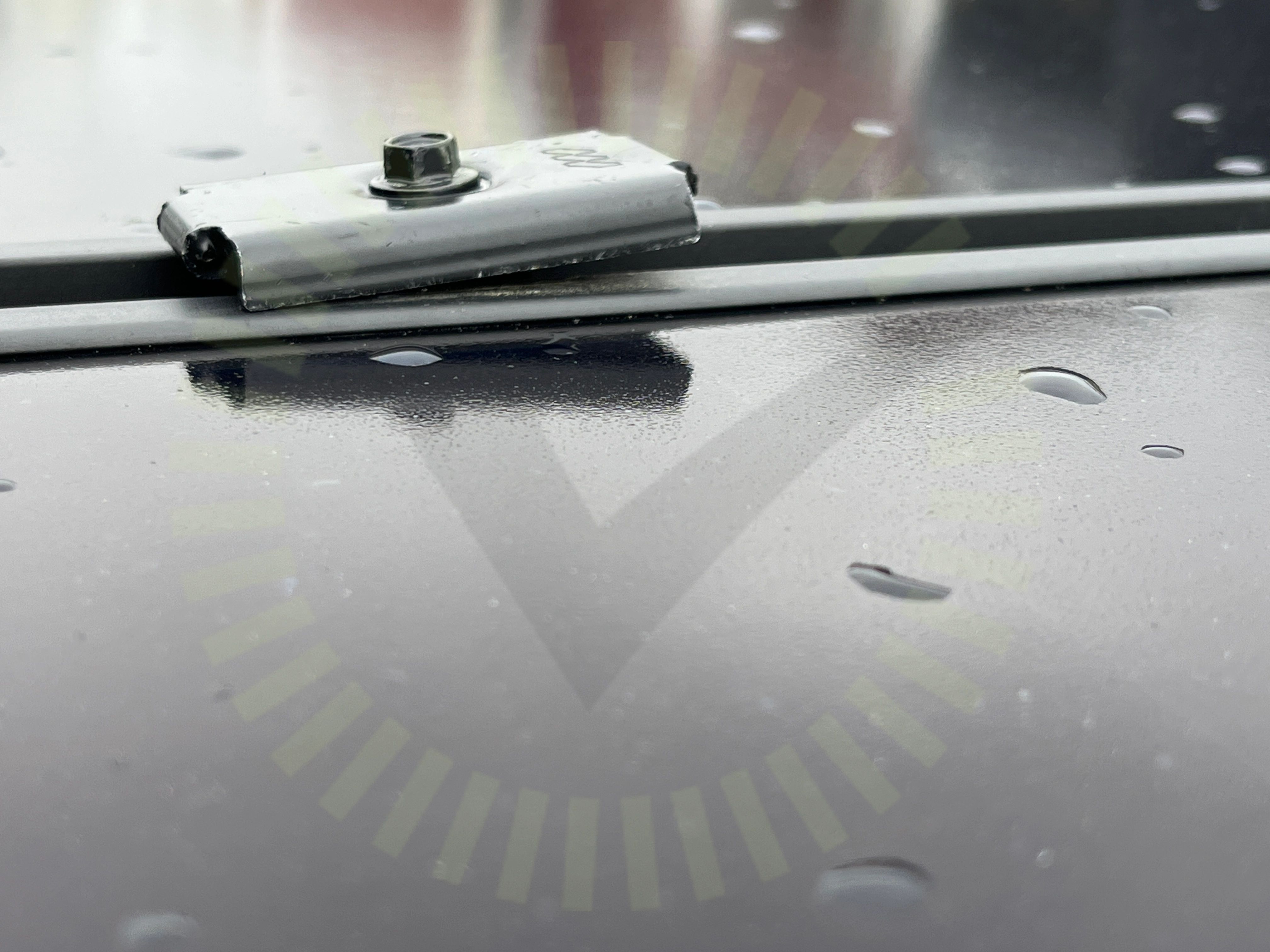

4.1 Mittklämmor

Inte godkänd

Mittfästen är inte åtskruvade.

4.2 Takkrokarnas CC

Inte godkänd

Infästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 180cm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/23

Använd skruv

Bärläktens dimension

DC kabel förläggning

Främmande material

Föremål mellan skena och panelram

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Läktinfästning

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Snö- och Vindlastberäkning

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Undercentral

Godkända kontrollpunkter

6/6

Femledarsystem

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

3/25

7.1 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

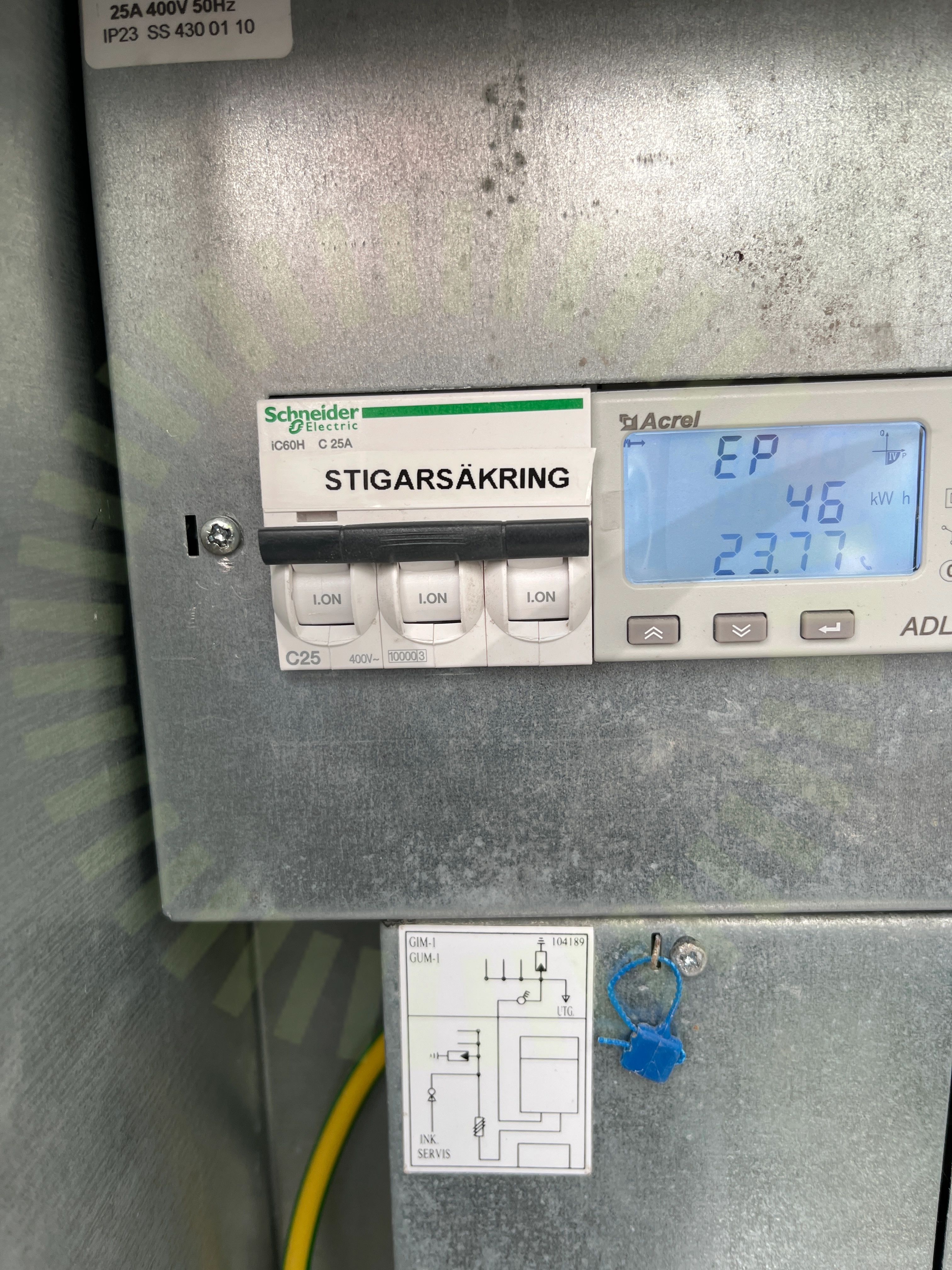

7.2 Stigarsäkring

Inte godkänd

Vid frånslag av säkringen och sen påslag så släppte säkringen bara igenom 2 av 3 faser, efter att ha motionerat säkringen några gånger så fungerar den men bör kollas upp.

7.3 Stress på kontakter

Inte godkänd

Kontakterna har för skarp böj på kabeln.

Godkända kontrollpunkter

22/25

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

Dubbel matning

Enkelisolerade ledare

Genomföringar

Huvudsäkring

Identifiering

Infästning

Kabeldimensionering

Kablagets böjradie

Likspänningskomponenter

Mekanisk påverkan

Skadat kablage

Säkringsdimension

Tillgänglighet

Väderbeständigt material

Växelriktarens IP klassning

Växelriktare/Batteri

Godkända kontrollpunkter

12/12

Avstånd närliggande objekt

DC Max Spänning

DC Max Ström

DC Min Spänning

Fastsäkring av produkt

Jordfelsbrytare

Placering

Skador

Smartmätare

Strängdesign

Tillgång till batteriet

Väderskydd

VäxelriktareVäxelriktare/Batteri

Godkända kontrollpunkter

1/1

Förskruvning
