2.1 Förskruvningar
Inte godkändFörskruvning saknas till kablage. Går att röra in och ut.
Besiktningsrapport
8.7
Installation genom
E.ON
Datum
2 april 2024
Ort
Nybrostrand, Skåne län
89% godkända11% ej godkända
Om installationen
PanelerJA Solar: JAM54S31 (395-420) MR
MontagesystemRenusol: VS+
VäxelriktareGoodWe: GW17-25K SDT G2 Series
TillbehörSäkerhetsbrytare AC
Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Säkerhetsbrytare AC
Anmärkningar
2/8
2.2 Yttre påverkan

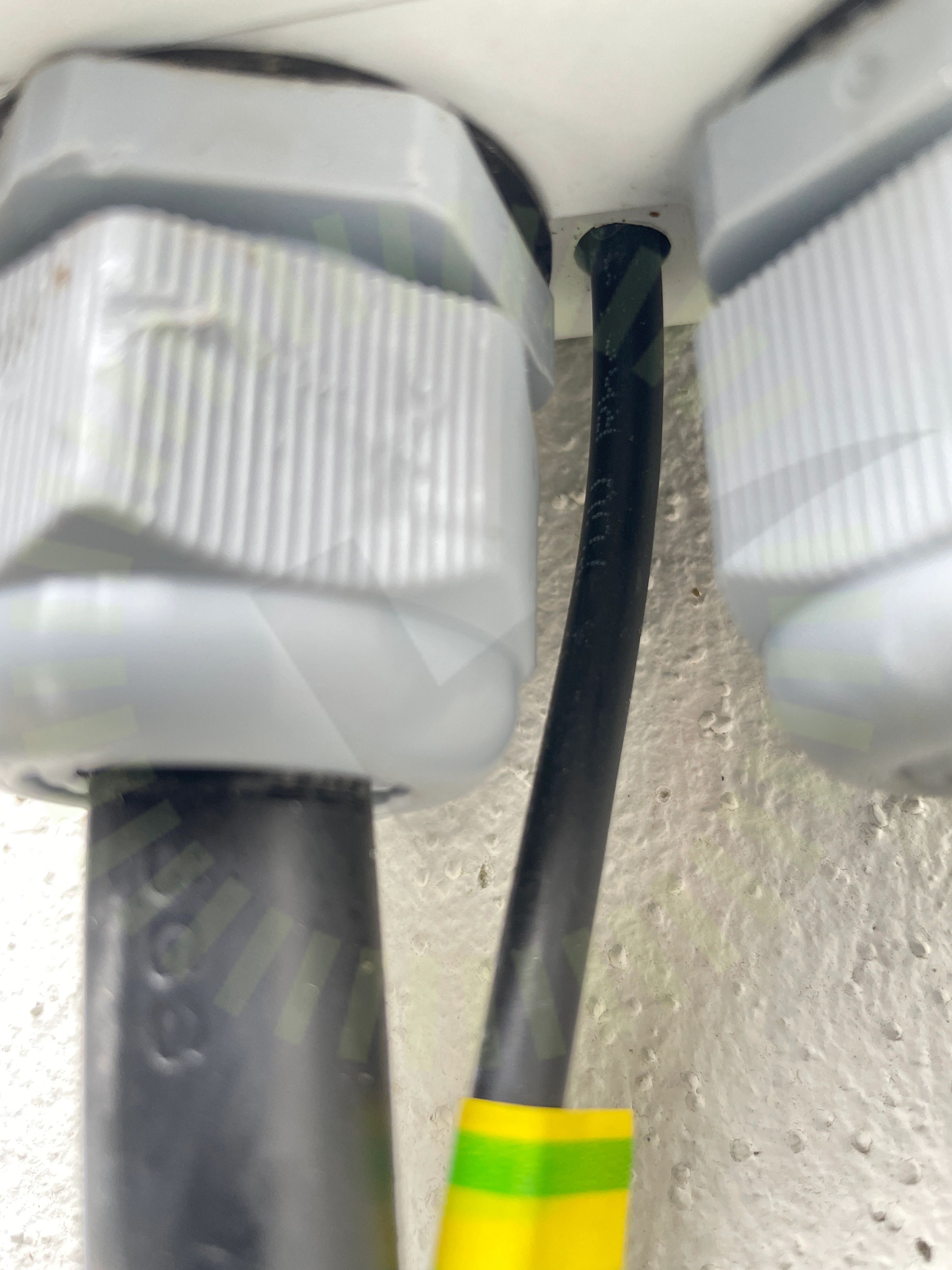

Inte godkändSäkerhetsbrytare har utsatts för yttre påverkan. Håltagning för kabel är ej tätad. Detta påverkar säkerhetsbrytarens IP klassning.
Godkända kontrollpunkter
6/8AnslutningBöjradieEgenskaperIdentifieringInfästningPlacering
Tak 1, JA Solar: JAM54S31 (395-420) MR
Anmärkningar
3/16
3.1 Kontaktdon
Inte godkändBuntband får inte placeras över kontaktdonens hölje.
3.2 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
Tillverkarens anvisningar
3.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie ut från kopplingslåda vid flertalet ställen under samtliga panelfält.
JA SOLAR PV MODULES INSTALLATION MANUAL 2022-01-10, sida 10
Godkända kontrollpunkter
13/16Avstånd till havetAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, Renusol: VS+
Anmärkningar
3/24
4.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)
4.2 Skador underlagspapp
RekommendationValt metod av tätning efter felmontering av infästningskrok bör styrkas och godkännas från tillverkare av underlagspapp. Tätningen sitter inte tillförlitligt fast och släpper genom fukt.
4.3 Skador

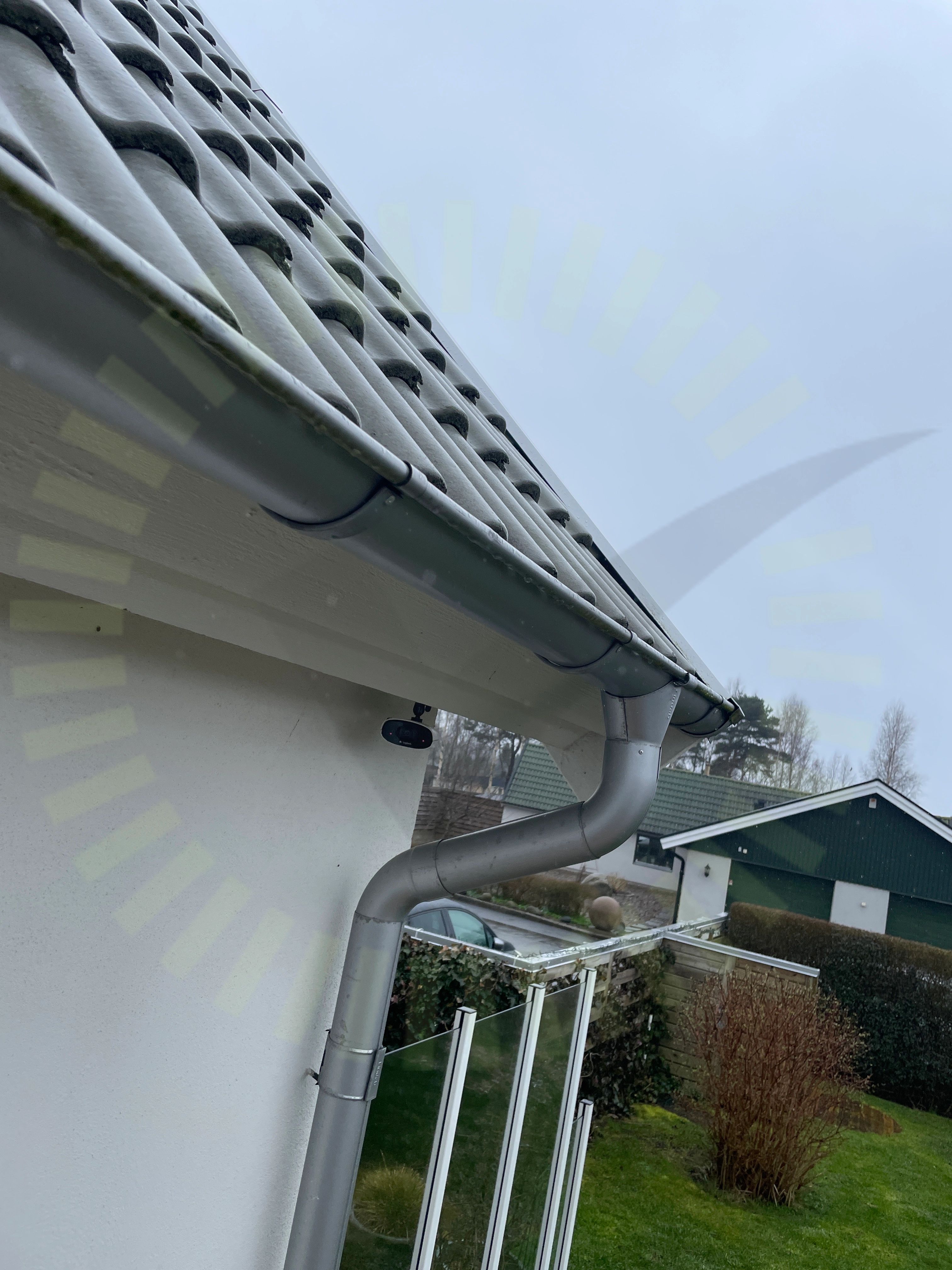

Inte godkändFlertalet skador mot hängrännor och vindsplåt noterade.
Godkända kontrollpunkter
21/24DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPlaceringRåspontsinfästning utförtSkenans utstick för klämmaSkenornas höjdjusteringSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakets lutningTakgenomföringTakkrokarnas CCTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/37
6.1 Jordning av chassi

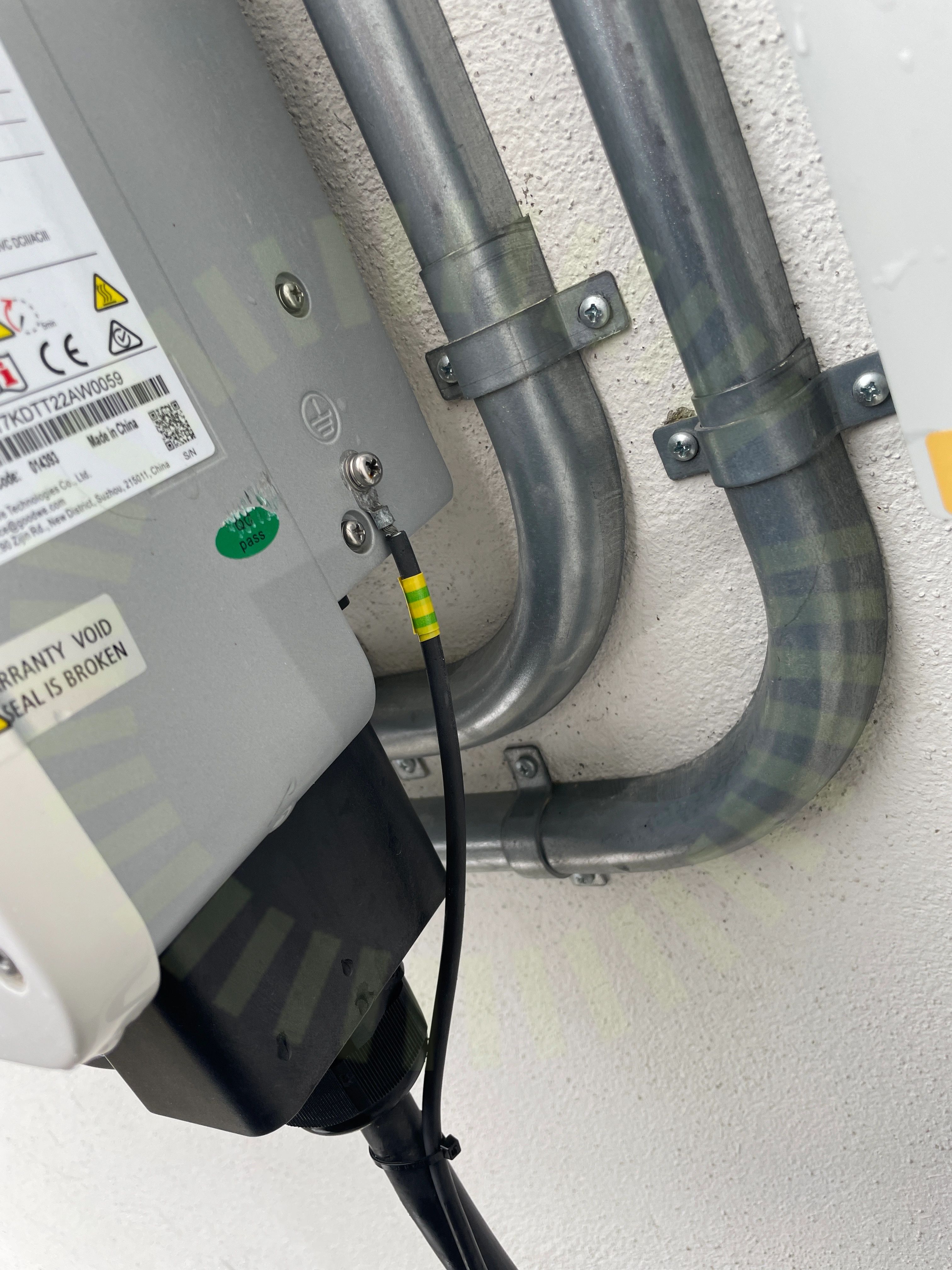

Inte godkändJordledare har felaktig kabelmärkning, jordledare ska vara gul/grön.
User Manual Grid-Tied PV Inverter SDT G2 Series, V1.2-2023-02-15, Sida 21
6.2 Växelriktare
KundkommentarKund har efter driftsättning upptäckt att fukt tränger in i växelriktare. Detta var inget besiktningsperson kunde konstatera på plats. Rekommenderas att kontakta tillverkare av växelriktare.
Godkända kontrollpunkter
35/37AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialBeröringsskydd DC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningKabeldimensioneringLikspänningskomponenterMax total effektMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
