Institutet för Solenergikvalitet

Besiktningsrapport

9.8
x

Installation genom

E.ON

Datum

31 maj 2024

Ort

Färjestaden, Kalmar län
Klämmornas placering
Kontaktdon
DC Kablage skydd
94% godkända6% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemWeland Stål: Råspont
VäxelriktareGoodWe: GW5-10KN-ET
BatteriGoodWe: Lynx Home F Series
TillbehörGoodWe: GM series
E.ON

Installerad av E.ON som har ett medelhögt snittbetyg på 8.5 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3
AvtalMätprotokoll DC

GoodWe: GM series

Godkända kontrollpunkter

4/4
CT KlämmorKommunikationskabelPlacering av klämmorSmartmätare matning

GoodWe: GW5-10KN-ET

Anmärkningar

1/36

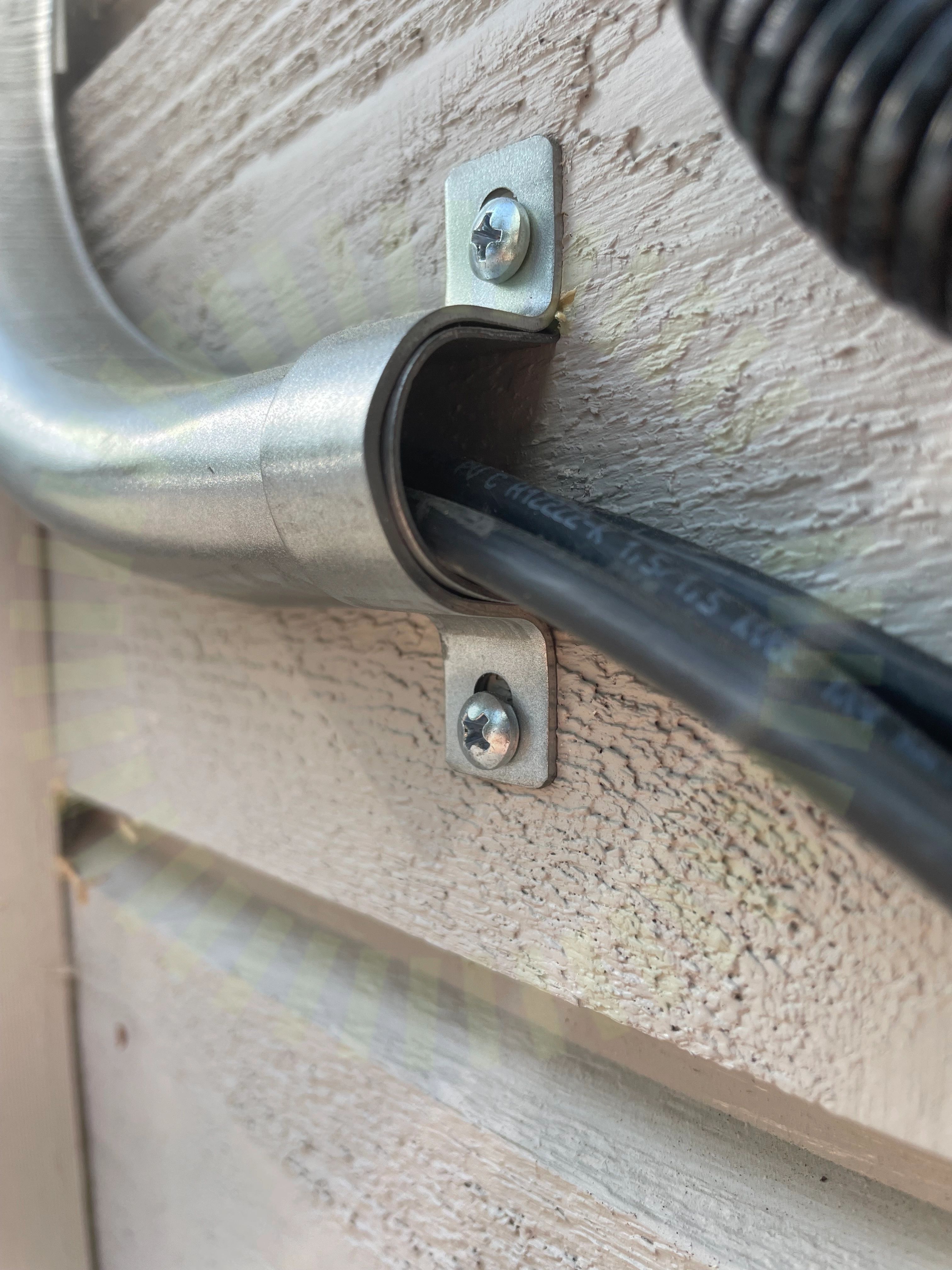

DC Kablage skydd

3.1 DC Kablage skydd

Inte godkänd

Kablaget är förlagt mot vass kant och saknar mekaniskt skydd.

SS 436 40 00 (522.8.11)

Godkända kontrollpunkter

35/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetUtrymmeVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

GoodWe: GW5-10kW ET PLUS+ Series

Godkända kontrollpunkter

5/5
Anslutning av växelriktareInformering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

GoodWe: Lynx Home F Series

Godkända kontrollpunkter

12/12
Avstånd närliggande objektBakomliggande materialBatteri PEDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

JA Solar: JAM54S31 xxx/MR

Anmärkningar

2/15
Klämmornas placering

6.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas. Uppmätt 55 cm.

Tillverkarens anvisningar

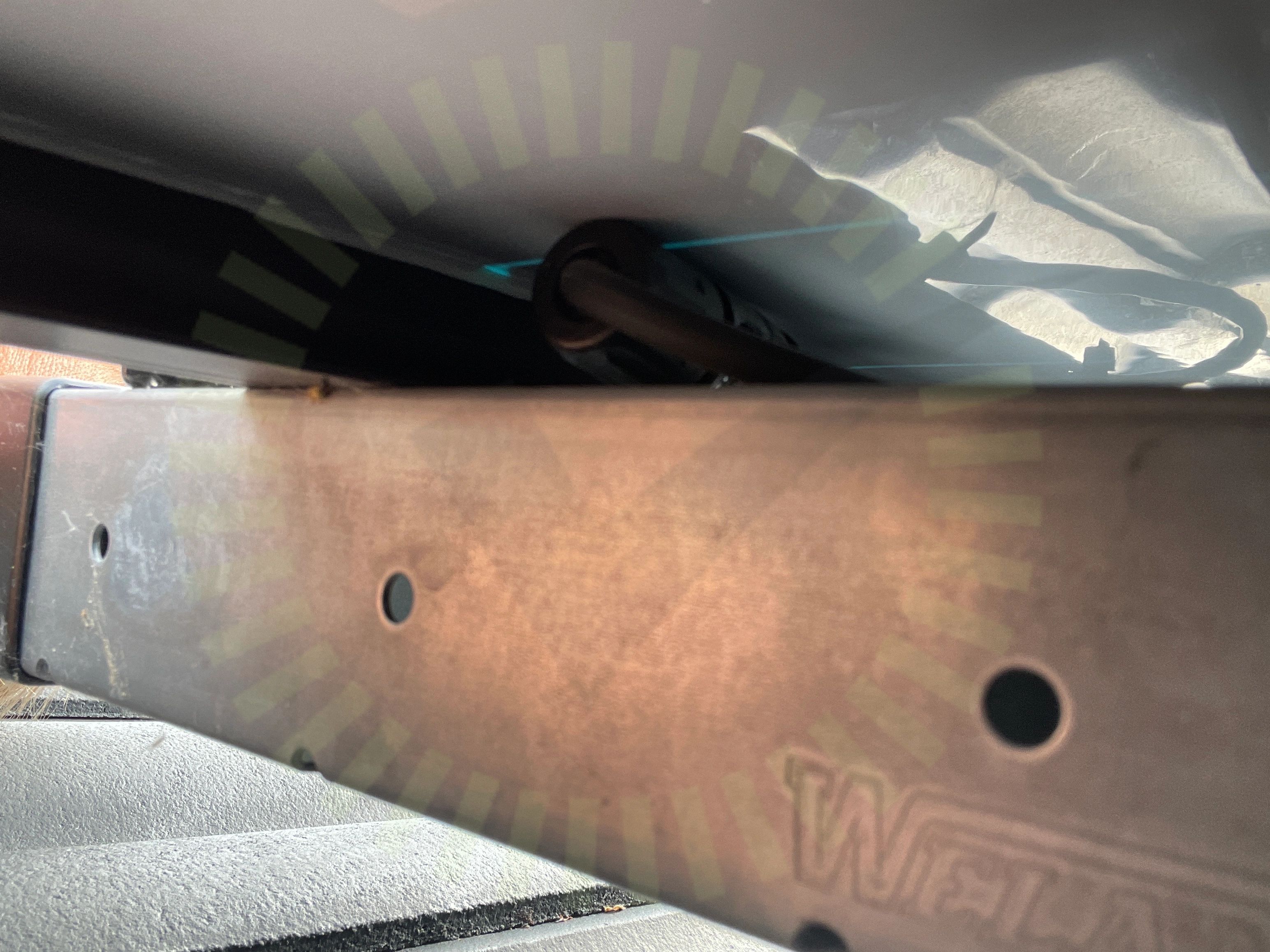

Kontaktdon

6.2 Kontaktdon

Inte godkänd

Strängkabel har snäv böjradie och ska förläggas rakt in i kontaktdonet.

Godkända kontrollpunkter

12/15
Avstånd till havetDräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Ej tillgängligt vid besiktning

1/15
Förbindelse av kontakter

Weland Stål: Råspont

Anmärkningar

2/22
DC kabel förläggning

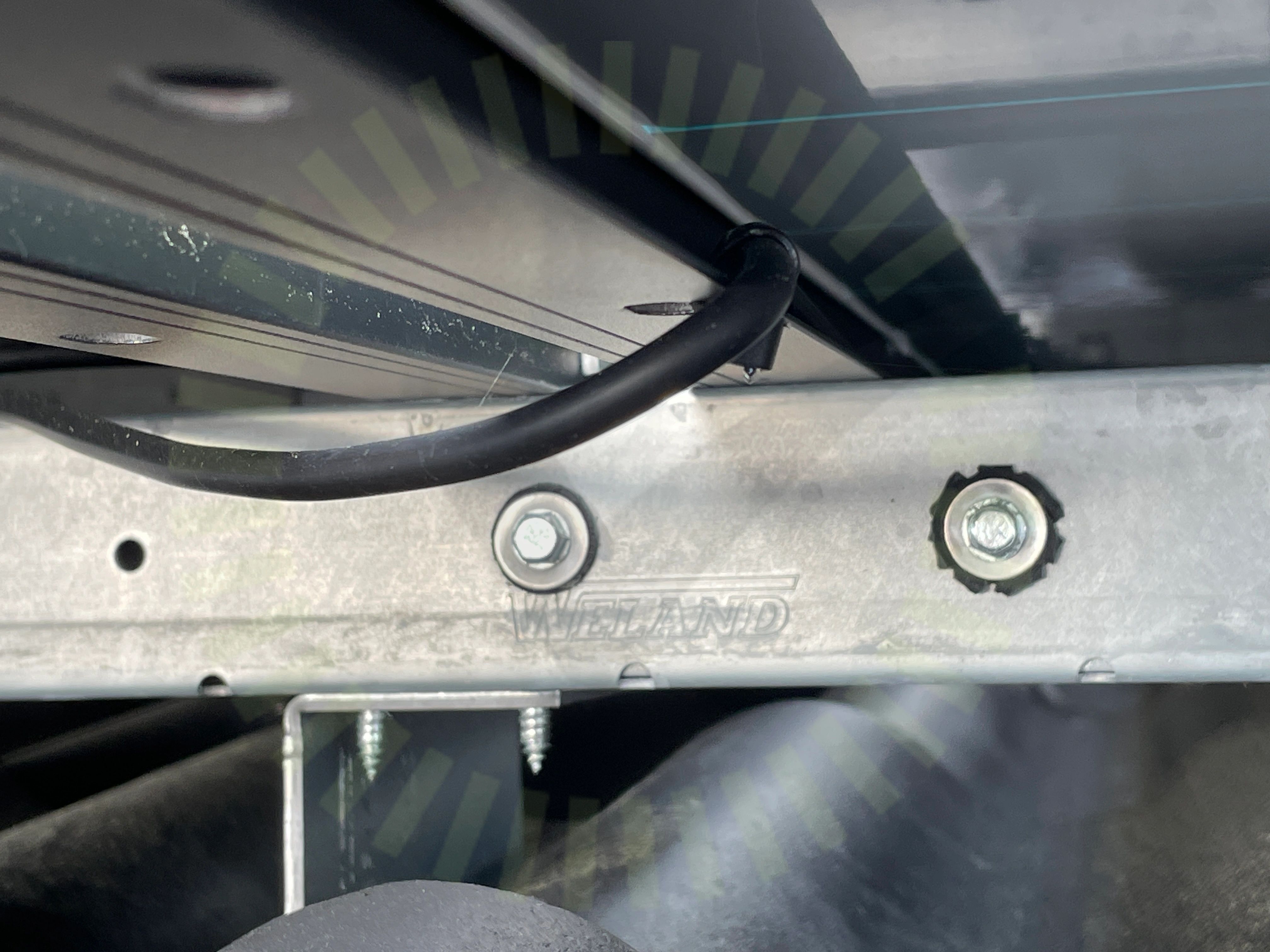

7.1 DC kabel förläggning

Inte godkänd

Kablage hårt spänd mot kant så punktbelastning uppstår.

SS 436 40 00 (522.4.1)

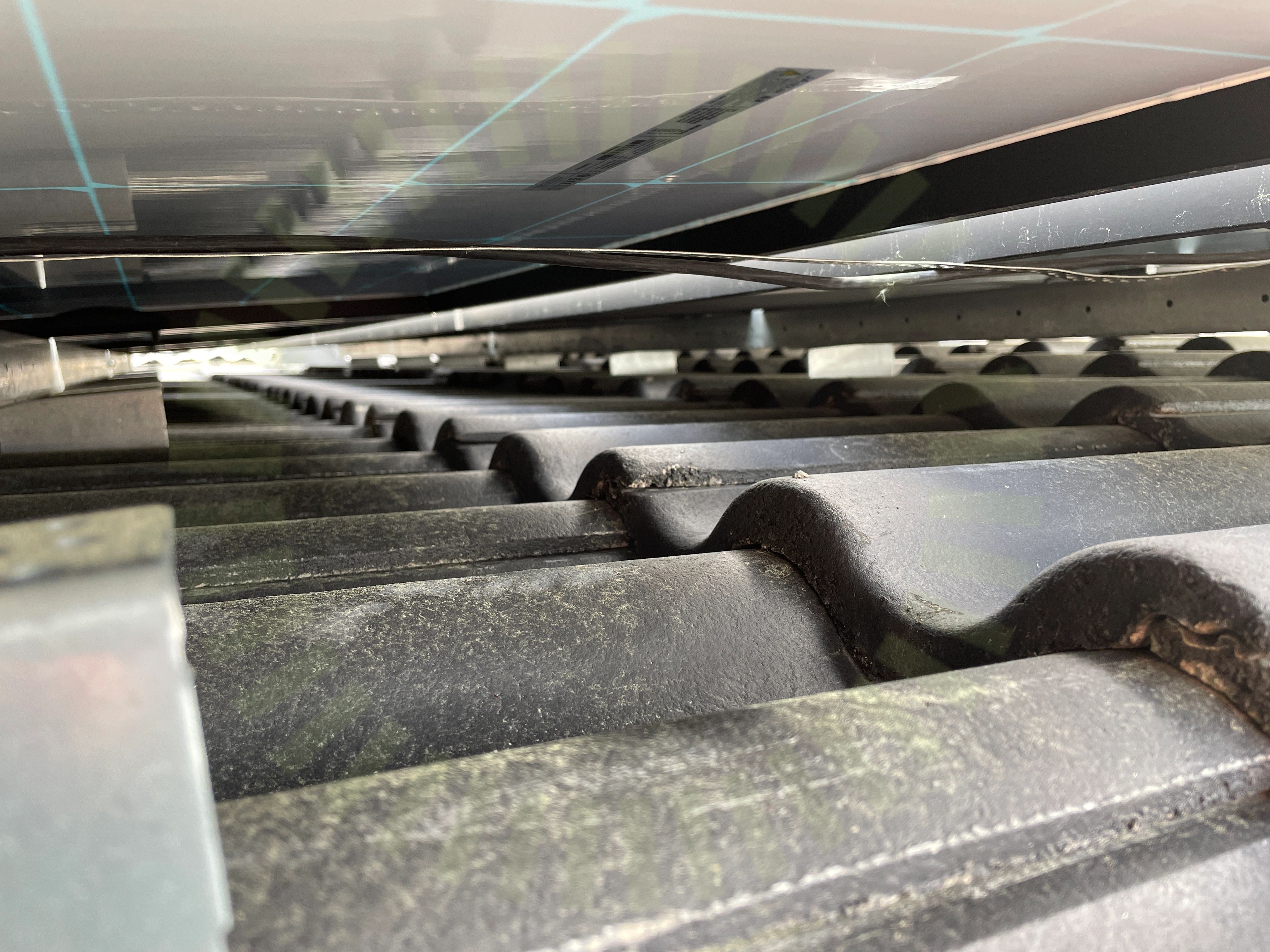

Kabeluppfästning

7.2 Kabeluppfästning

Inte godkänd

Avstånd mellan infästning CC 60 cm vilket innebär att kabel hänger ned och riskerar skav mot hålbandets kant.

SS 436 40 00 (712.522.101)

Godkända kontrollpunkter

20/22
Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenors avstånd till varandraSkenskarvarSnö- och VindlastberäkningTakgenomföringTakkrokarnas CCTvådelad TakkrokUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor skena
