Besiktningsrapport

9.2

Installation genom

Sesol

Datum

4 juli 2025

Ort

Skoghall, Värmlands län

Femledarsystem

Fastsäkring av produkt

Shims

+ 3

93% godkända

7% ej godkända

Om installationen

Paneler

Longi: LR5-54HTB

Montagesystem

Nordmount Panntak: Bärläkt

Växelriktare

Huawei: SUN2000-(3KTL-10KTL)-M1

Batteri

Huawei: LUNA2000-5-15-S0

Tillbehör

Undercentral

Tillbehör

Säkerhetsbrytare AC

Tillbehör

CHINT: Huawei DTSU666 (med CT)

Installerad av Sesol som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos

)

Kontrollpunkter

Allmänt (3)Batteri (15)Smartmätare (6)Säkerhetsbrytare AC (7)Tak 1, Longi: LR5-54HTB (17)Tak 1, Nordmount Panntak: Bärläkt (27)Undercentral (6)Varselmärkning (4)Växelriktare (36)

Allmänt

Godkända kontrollpunkter

3/3

Avtal

Mätprotokoll DC

Strängschema

Batteri

Anmärkningar

2/15

2.1 Placering av batteri

Inte godkänd

Batteriet är inte placerat på ett lämpligt material. Golvet lutar.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 70

2.2 Fastsäkring av produkt

Inte godkänd

Styrmodulen är inte fastsäkrad. När batteriet inte kan fästas i golvet måste alla batterimoduler fästas i väggen.

LUNA2000-(5-30)-S0 User Manual Issue 14 Date 2023-05-31, Sida 73

Godkända kontrollpunkter

13/15

Avstånd till havet

Avstånd till växelriktare

Batteri PE

Batterikåpor

DC anslutning

Närliggande objekt

Rakt stående

Signalkabel batteri

Skador

Smart Power Sensor

Tillgång till batteriet

Uppfästning av kablage

Väderskydd

Smartmätare

Godkända kontrollpunkter

6/6

Anslutning av CT klämmor

Fastsäkring av produkt

Matning till smartmätare

Placering av CT klämmor

Signalkabel till växelriktaren

Skador signalkablage

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytare

Egenskaper

Identifiering

Infästning

Kabelinföringar

Placering Säkerhetsbrytare

Skada vid brytare

Tak 1, Longi: LR5-54HTB

Godkända kontrollpunkter

17/17

Avstånd till hav

Avstånd till yta

Dräneringshål

Förbindelse av kontakter

Föremål mot bakstycke

Förläggning DC kontakter

Klämmornas placering

Klämmornas överlappning

Kontaktdon

Kopplingslåda böjradie

Panelkablagets böjradie

Panelramar separerade

Skador på panel

Skuggning

Spänningar i ram

Stress på kontakter

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

4/27

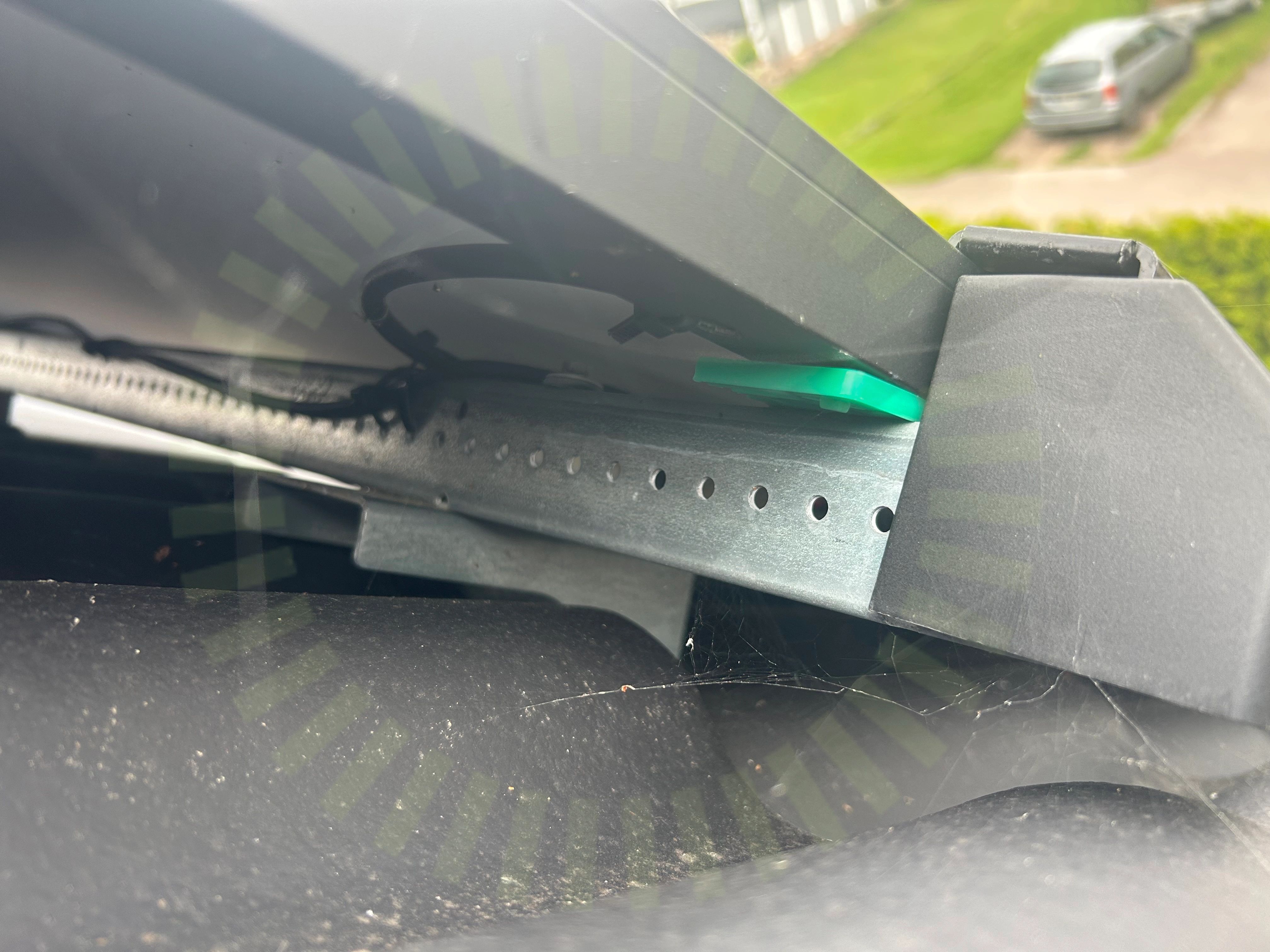

6.1 Föremål mellan skena och panelram

Inte godkänd

Distanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.

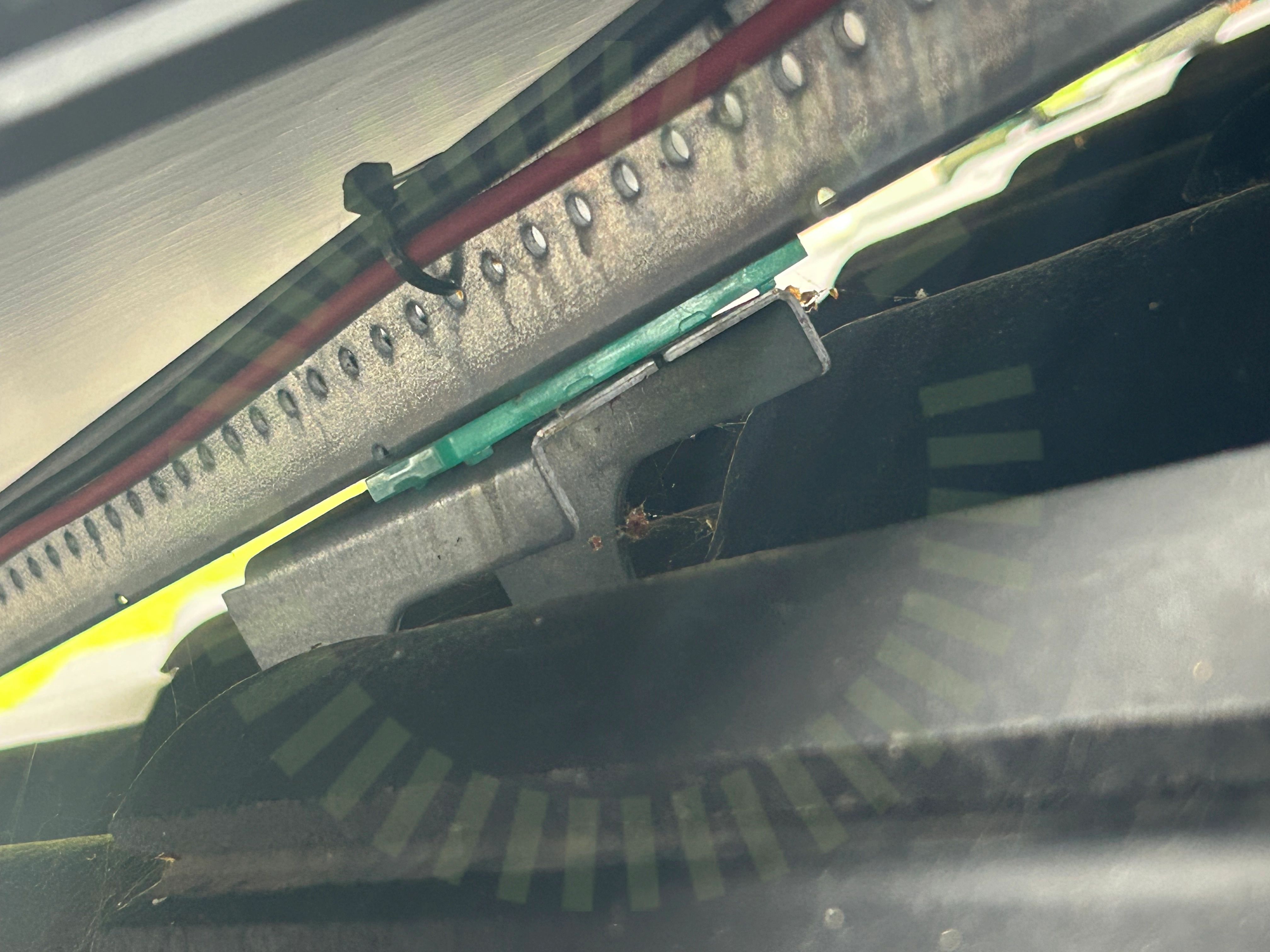

6.2 Shims

Inte godkänd

Använda shims är inte från montagesystemets tillverkare.

Nordmount: NM Hyper Shims Produktdatablad Version 1 – 231206 / Tillverkarens anvisningar

6.3 Snö- och Vindlastberäkning

Inte godkänd

Taklutning på södra taket är angiven som 27 grader men är i verkligheten ca 45 grader.

Tillverkarens montageanvisningar

6.4 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning med korrekta förutsättningar saknas för det södra taket. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Västra taket stämmer överens.

Snö- och vindlastberäkning

Godkända kontrollpunkter

22/27

Använd skruv

Blandning av infästningar

Bärläktens dimension

DC kabel förläggning

Främmande material

Kabeldragning mellan takytor

Kabeluppfästning

Klämmans placering i skena

Klämmornas överlappning

Liggande skenor

Läktinfästning

Mittklämmor

Skador

Skenans utstick för klämma

Skenornas infästning

Skenornas överhäng

Skenskarvar

Stående skenor

Säkerhetsavstånd

Underliggande takpanna

Väderbeständigt material

Ändklämmor

Ej tillgängligt vid besiktning

1/27

Takgenomföring

Undercentral

Anmärkningar

1/6

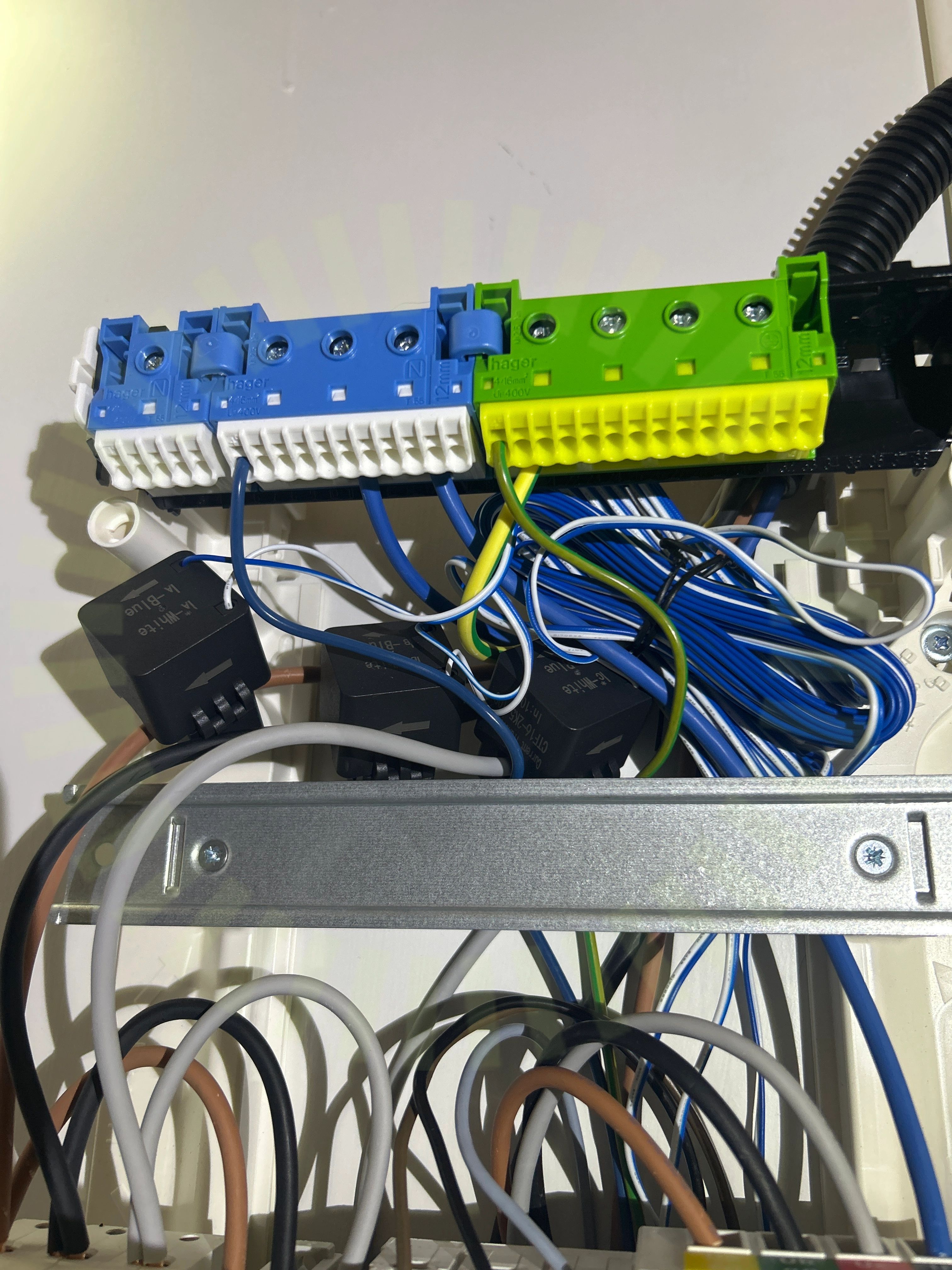

7.1 Femledarsystem

Inte godkänd

Undercentral är matad med fem ledare och då ska inte jord- och neutralskena byglas.

Godkända kontrollpunkter

5/6

Infästning

IP-Klassning

Kabelinföringar

Placering

Skydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solceller

Missvisande varselmärkning

Varning för backspänning

Varning för likspänning

Växelriktare

Anmärkningar

2/36

9.1 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

9.2 Kablagets böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

33/36

AC anslutning växelriktare

AC kablage förläggning

AC Kablage förläggning

Anslutning av ledare

Avstånd närliggande objekt

Avstånd till havet

Bakomliggande material

DC Kablage egenskaper

DC Kablage förläggning

DC Kablage skydd

DC Kontakter

DC Kontakter anslutning

DC Max Spänning

DC Max Ström

DC Min Spänning

Dubbel matning

Huvudsäkring

Identifiering

Infästning

Jordning av chassi

Kabeldimensionering

Likspänningskomponenter

Mekanisk påverkan

Placering

Skadat kablage

Skarp kant

Stress på kontakter

Strängdesign

Säkringsdimension

Tillgänglighet

Utrymme

Väderbeständigt material

Växelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36

Genomföringar
