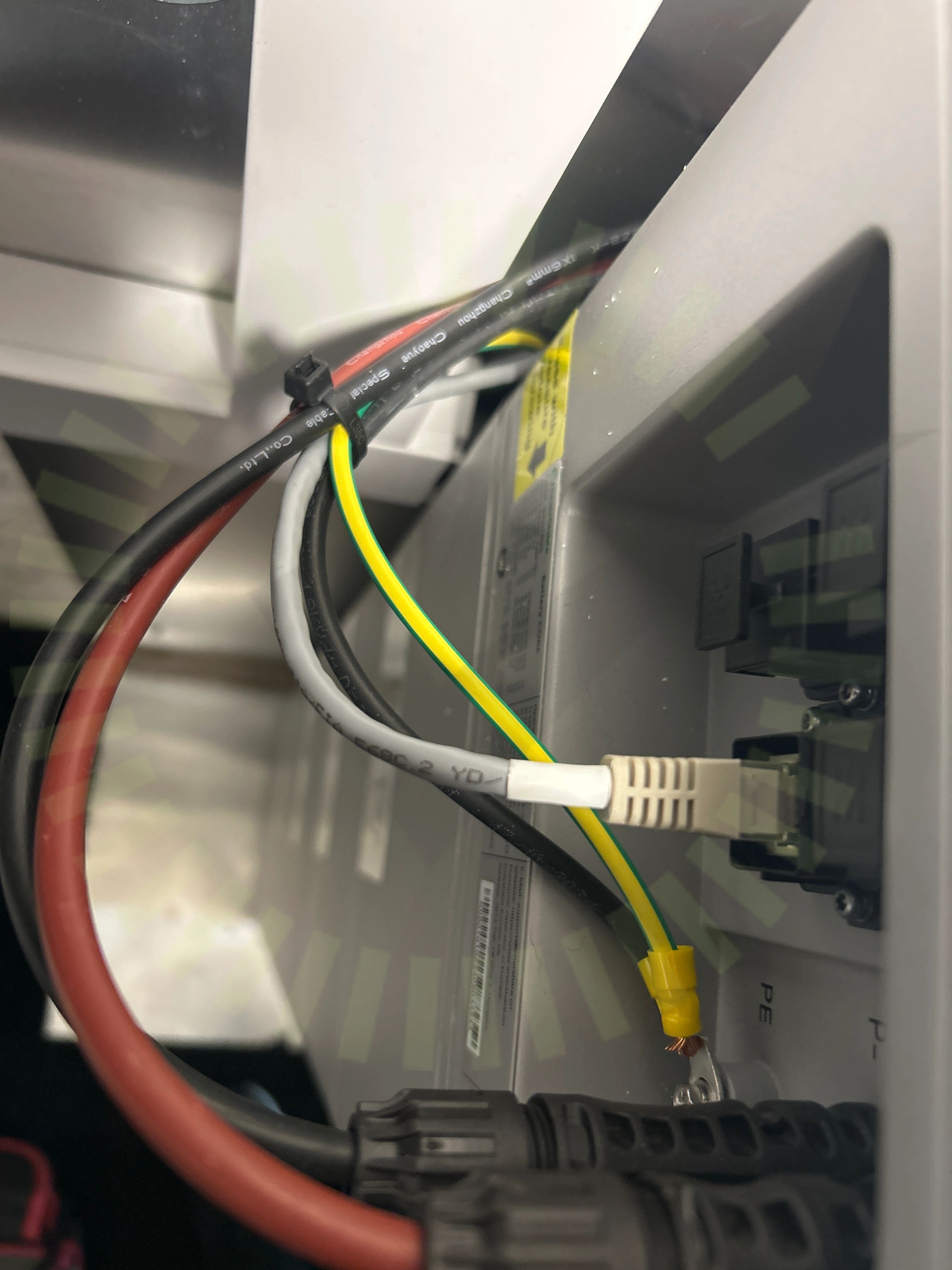

2.1 Batteri PE
Inte godkändBatteriets jordkabel har för klen area. Enligt tillverkarens anvisningar ska jordkabeln vara 10mm2.
Enershare CORE Series Battery Operating Manual V1.4, sid 30
Besiktningsrapport
9.9
Installation genom
Hammarö Solenergi
Datum
3 december 2025
Ort
Karlstad, Värmlands län
95% godkända5% ej godkända
Om installationen
PanelerSmartSunPro: SSPxxxN108M10FBSTD
MontagesystemTJB: Solentra Powerhook för bärläkt
VäxelriktareSolinteg: MHT-(4-12)K-25
BatteriEnerShare: Core
TillbehörUndercentral
TillbehörSmartmätare: RMK (Solinteg)
Installerad av Hammarö Solenergi som har ett högt snittbetyg på 9.5 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
1/16Godkända kontrollpunkter
15/16Avstånd närliggande objektAvstånd till växelriktareDC anslutning Fastsäkring av produktLutningSignalkabel batteriSkadorSmartmätareStyrmodul fastskruvadTillgång till batterietUnderliggande materialUppfästning av kablageVäderskyddÄr rätt antal moduler ihopkopplade?Är utrymmet lämpligt för batteriet?
Smartmätare
Godkända kontrollpunkter
7/7Anslutning av CT klämmorFastsäkring av produktMatning till smartmätarePlacering av CT klämmorPlacering av smartmätareSignalkabel till växelriktarenSkador signalkablage
Tak 1: TJB: Solentra Powerhook för bärläkt
Godkända kontrollpunkter
23/23Främmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlickfästeKlämmans placering i skenaLäktens dimensionLäktinfästningMittklämmorPotentialutjämningsledareRåspontsinfästningSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringTakkrokarnas CCUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4

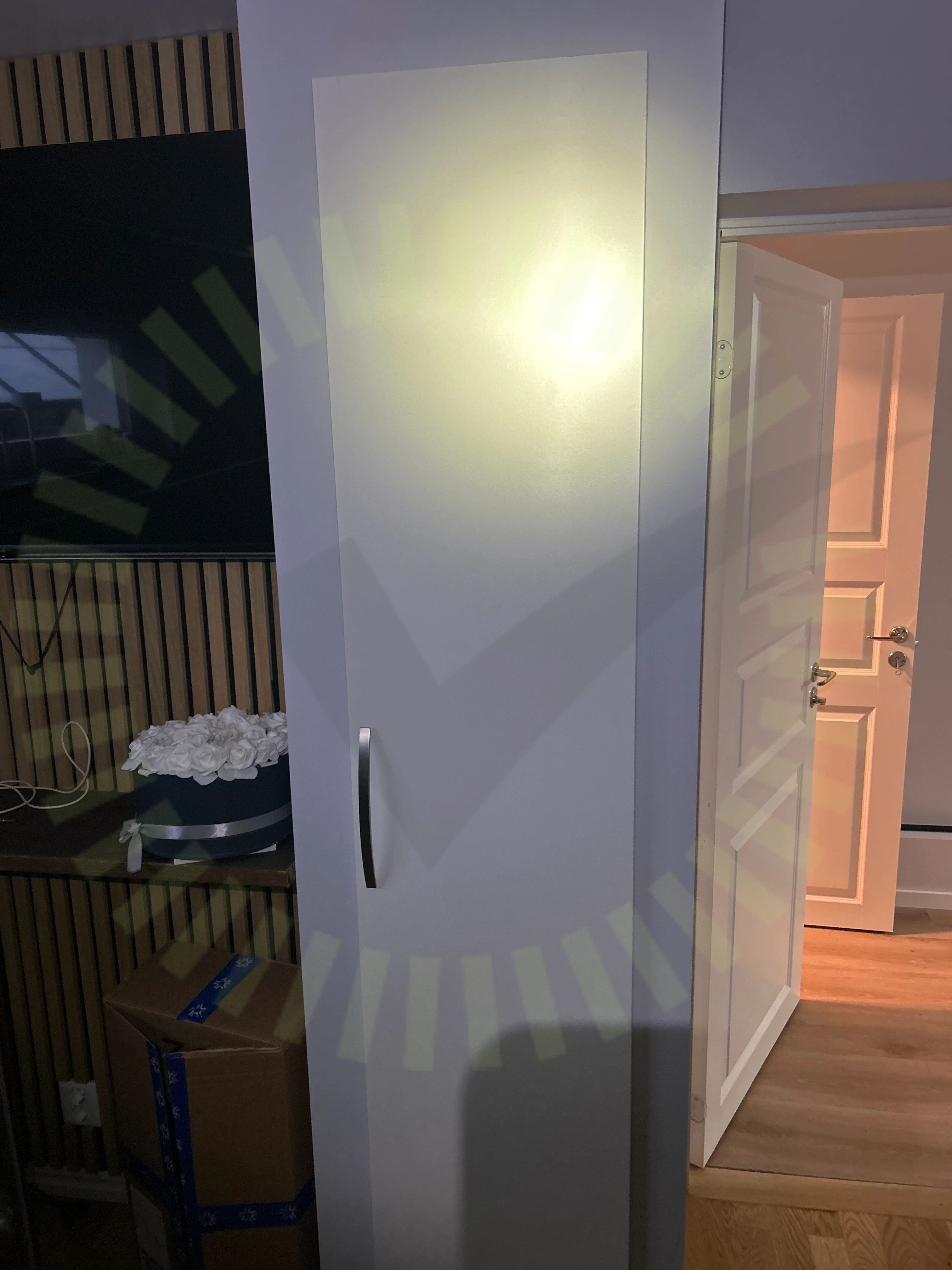

6.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens. Sitter varken på utsidan eller insidan av skåpet.
SS 436 40 00 (712.514.101)

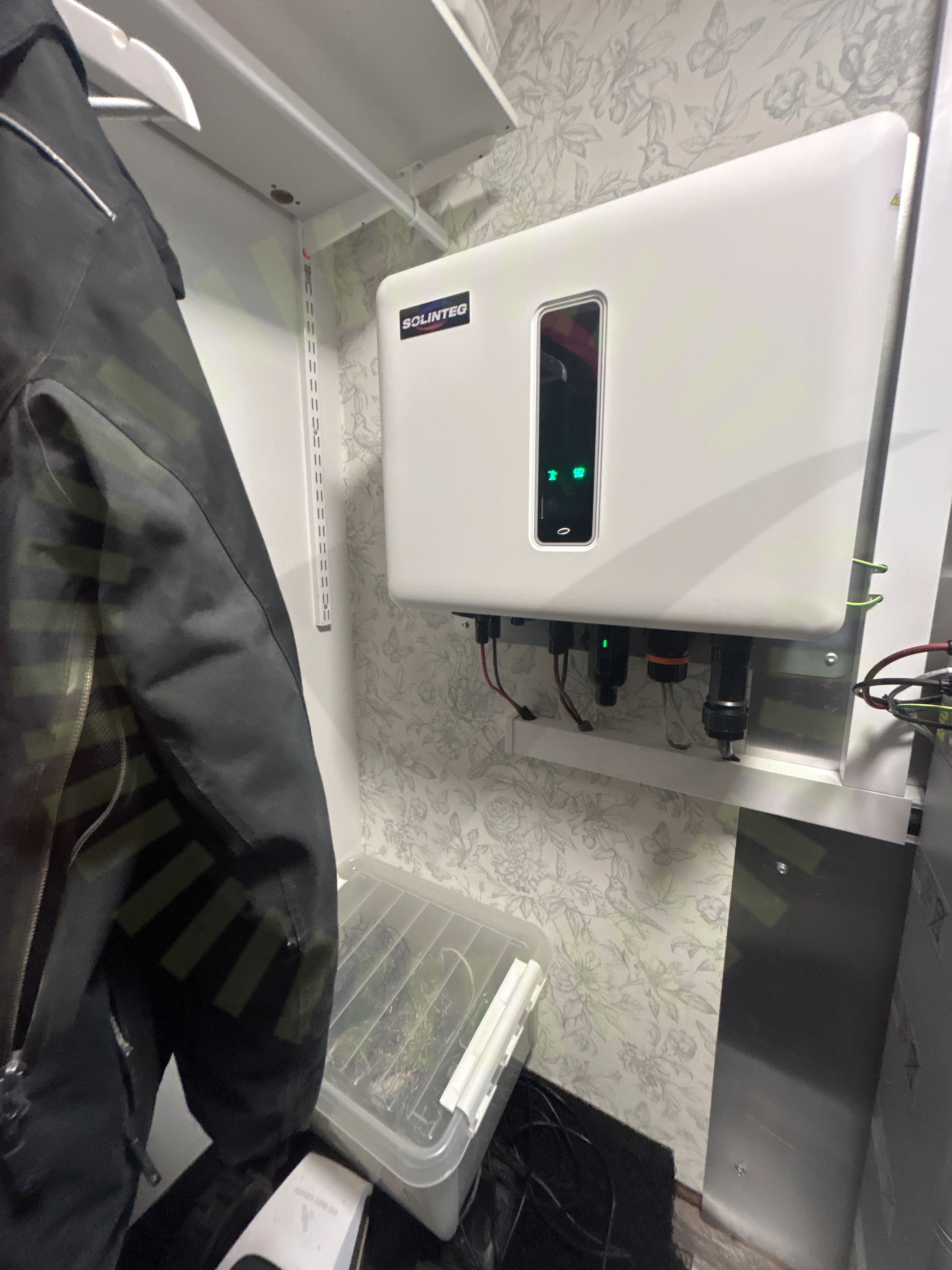

6.2 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Anmärkningar
1/34

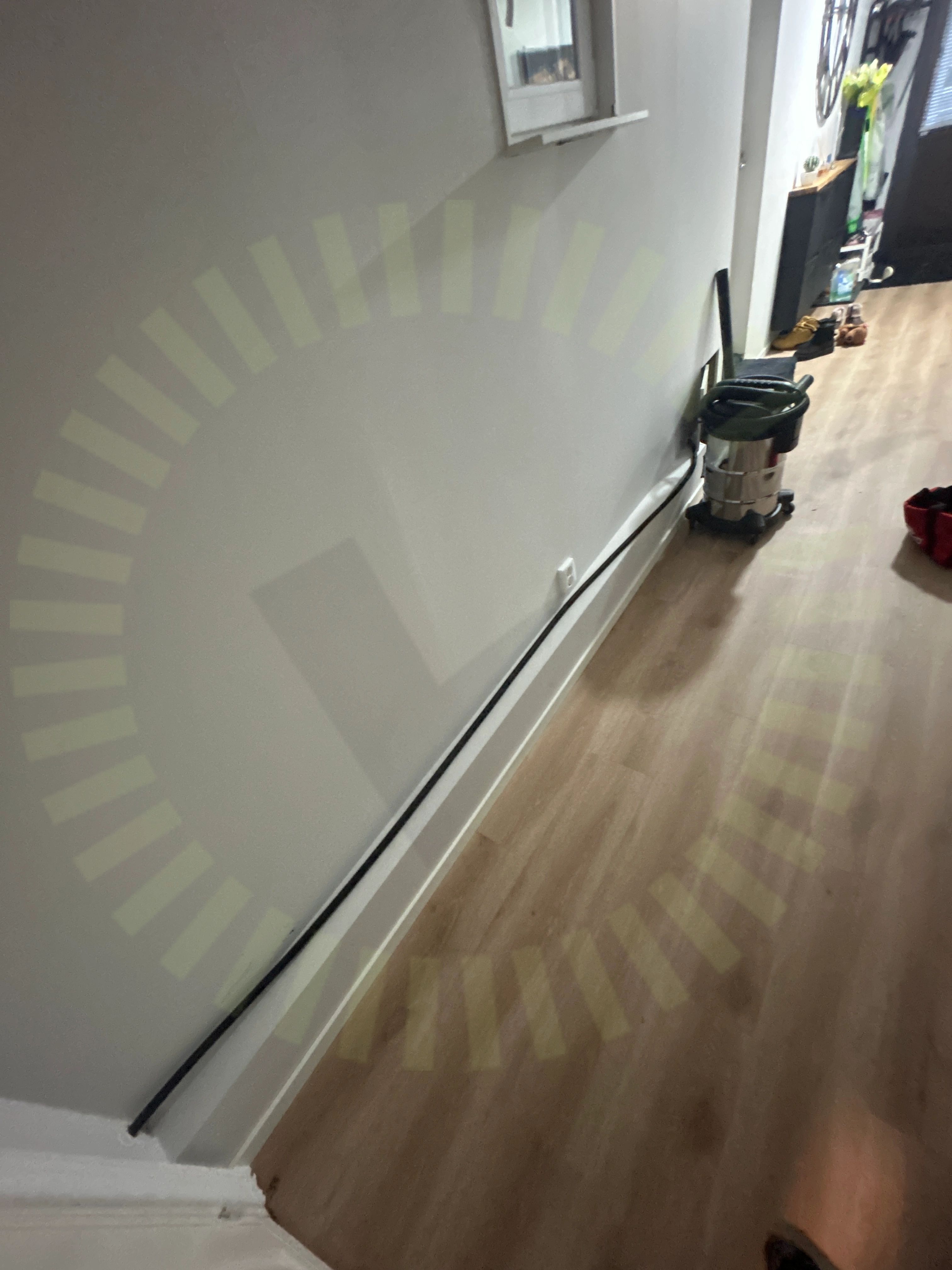

7.1 DC Kablage förläggning
Inte godkändKablaget är bristfälligt fastsatt.
Godkända kontrollpunkter
33/34AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
