Besiktningsrapport

8.1

Installation genom

Sesol

Datum

27 april 2023

Ort

Färjestaden, Kalmar län

Fastsäkring av produkt

DC Kablage skydd

DC Kontakter stress

+ 11

82% godkända18% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M

MontagesystemWeland Stål: Råspont

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörElmaterial: Kapsling

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Elmaterial: Kapsling

Godkända kontrollpunkter

9/9

BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Huawei: LUNA2000-5-15-S0

Anmärkningar

2/13

2.1 Fastsäkring av produkt

Inte godkänd

Batteriet är inte fastsäkrat ordentligt. Undre fäste saknas och övre fäste sitter mot en plåt utan stöd så batteriet rör på sig vid minsta tryck

Tillverkarens montageanvisningar

2.2 Väderskydd

Inte godkänd

Batteriet är placerat så det utsätts för direkt solsken och snö

Tillverkarens montageanvisningar

Godkända kontrollpunkter

11/13

AvståndAvstånd till växelriktareBatteri PEInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperatur

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

6/39

3.1 AC kablage skarp kant

Inte godkänd

Kabel ligger mot skarp kant.

3.2 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

3.3 DC Kablage skydd

Inte godkänd

Kablage ligger mot skarp kant.

3.4 DC Kontakter anslutning

Inte godkänd

Förskruvning felaktig

3.5 DC Kontakter stress

Inte godkänd

Kabel ska köpa rak 20 mm ur kontakt

3.6 Märkning

Inte godkänd

Märkning saknas för säkring.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

33/39

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionTillförlitligt fästUppskalad ledareVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Longi: LR5-54HPB 390-410M

Anmärkningar

4/17

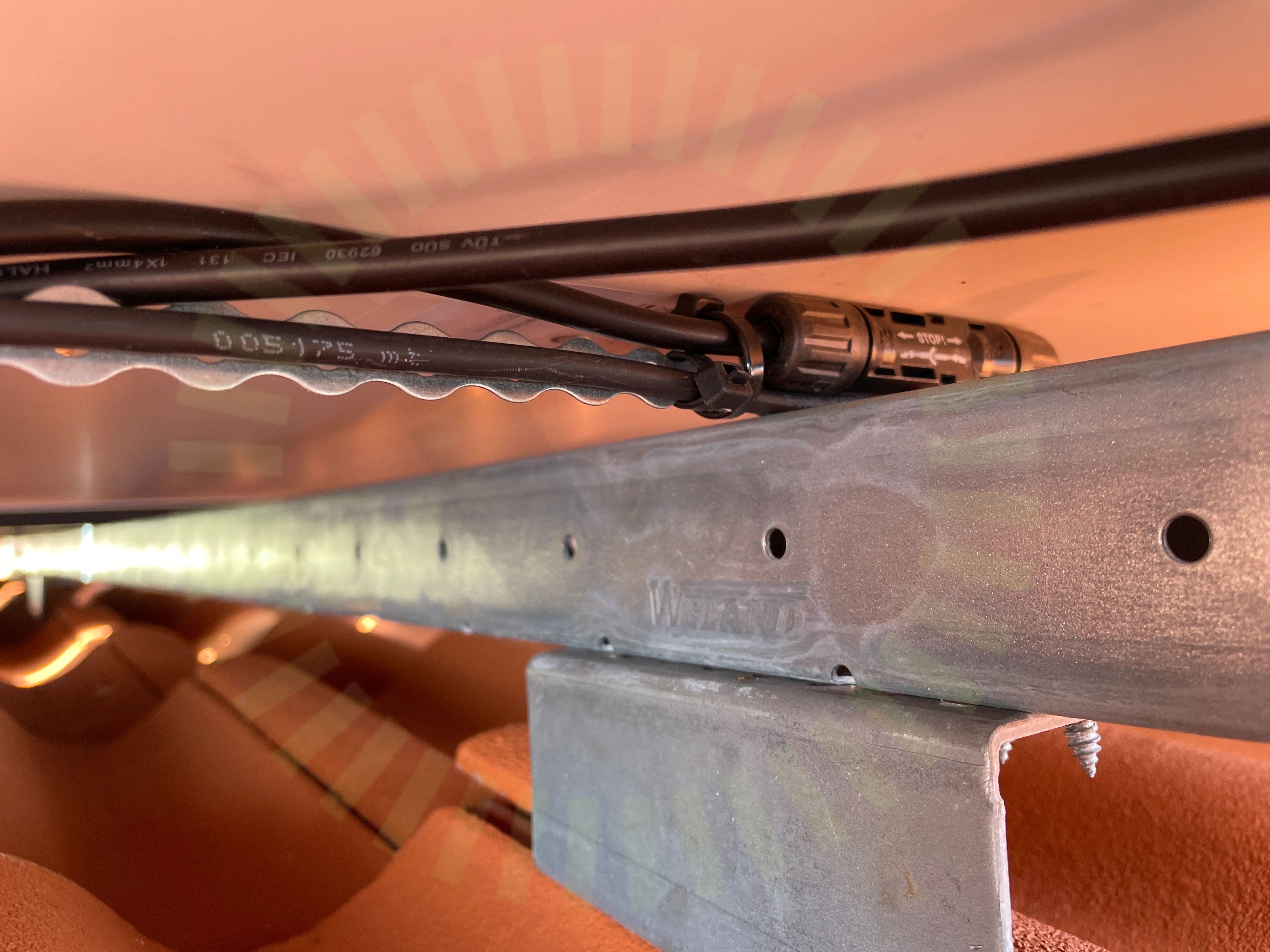

4.1 Föremål mot bakstycke

Inte godkänd

Föremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

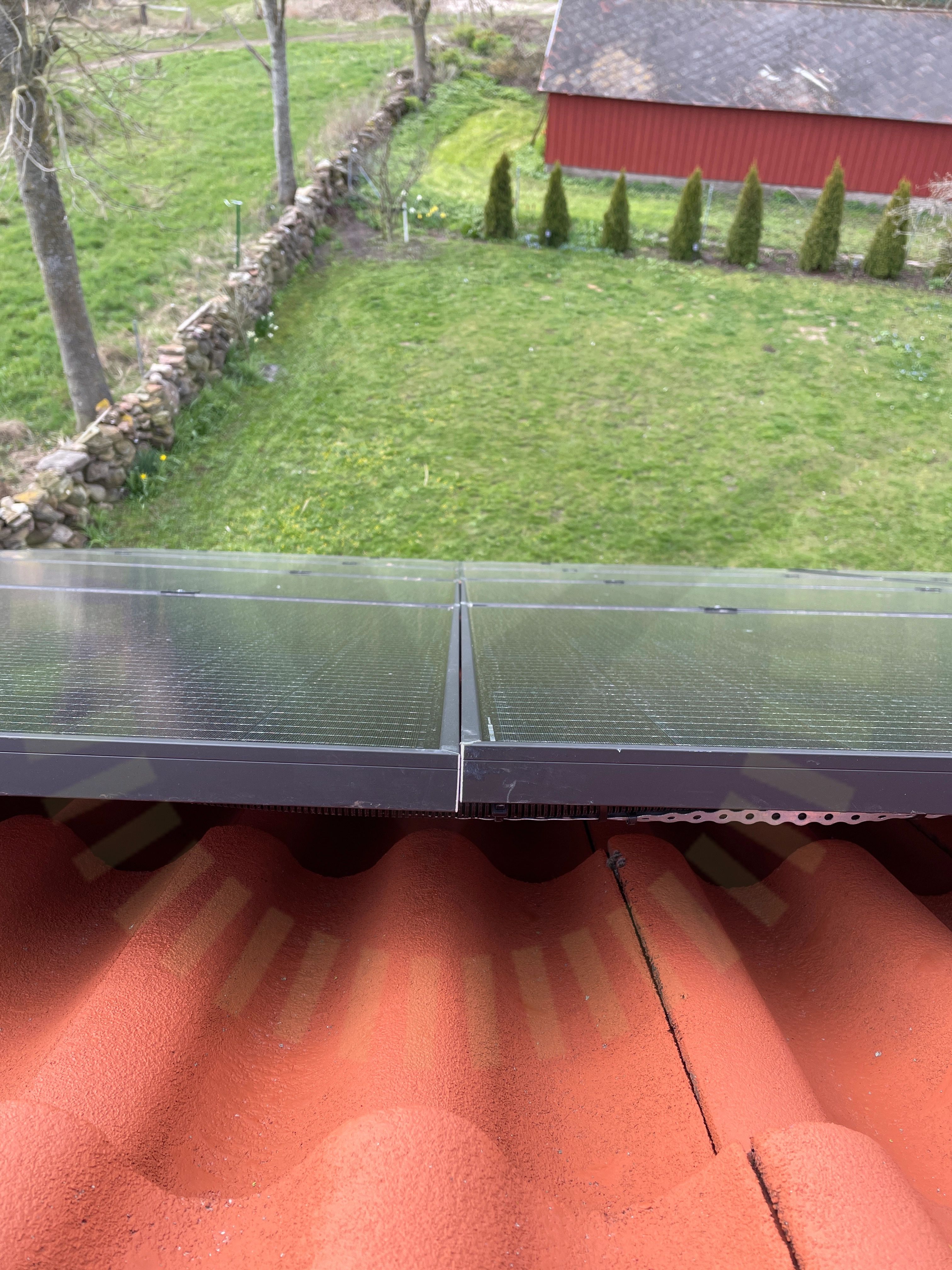

4.2 Mellanrum

Inte godkänd

Paneler är inte separerade.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

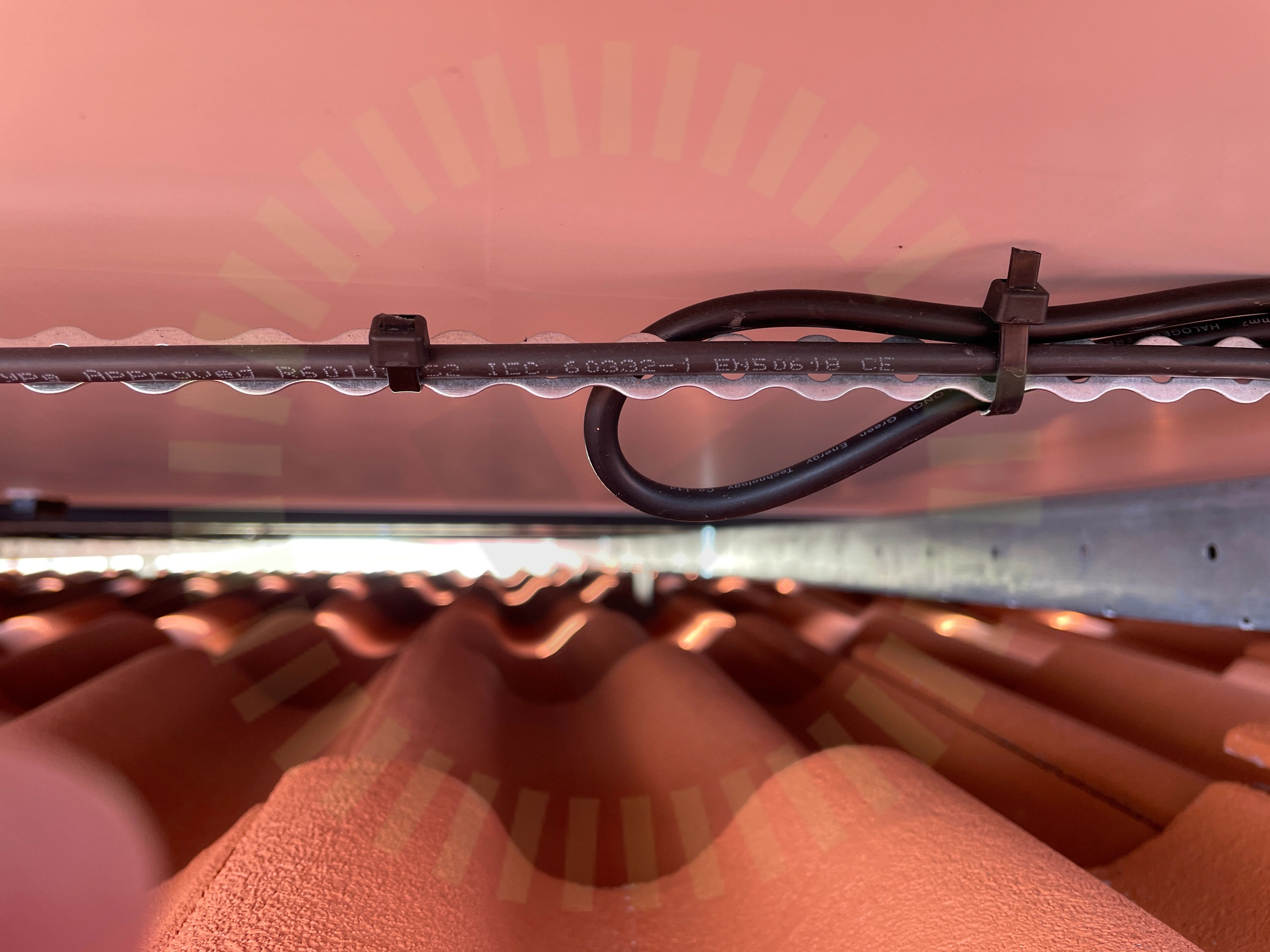

4.3 Panelkablagets böjradie

Inte godkänd

Panalernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

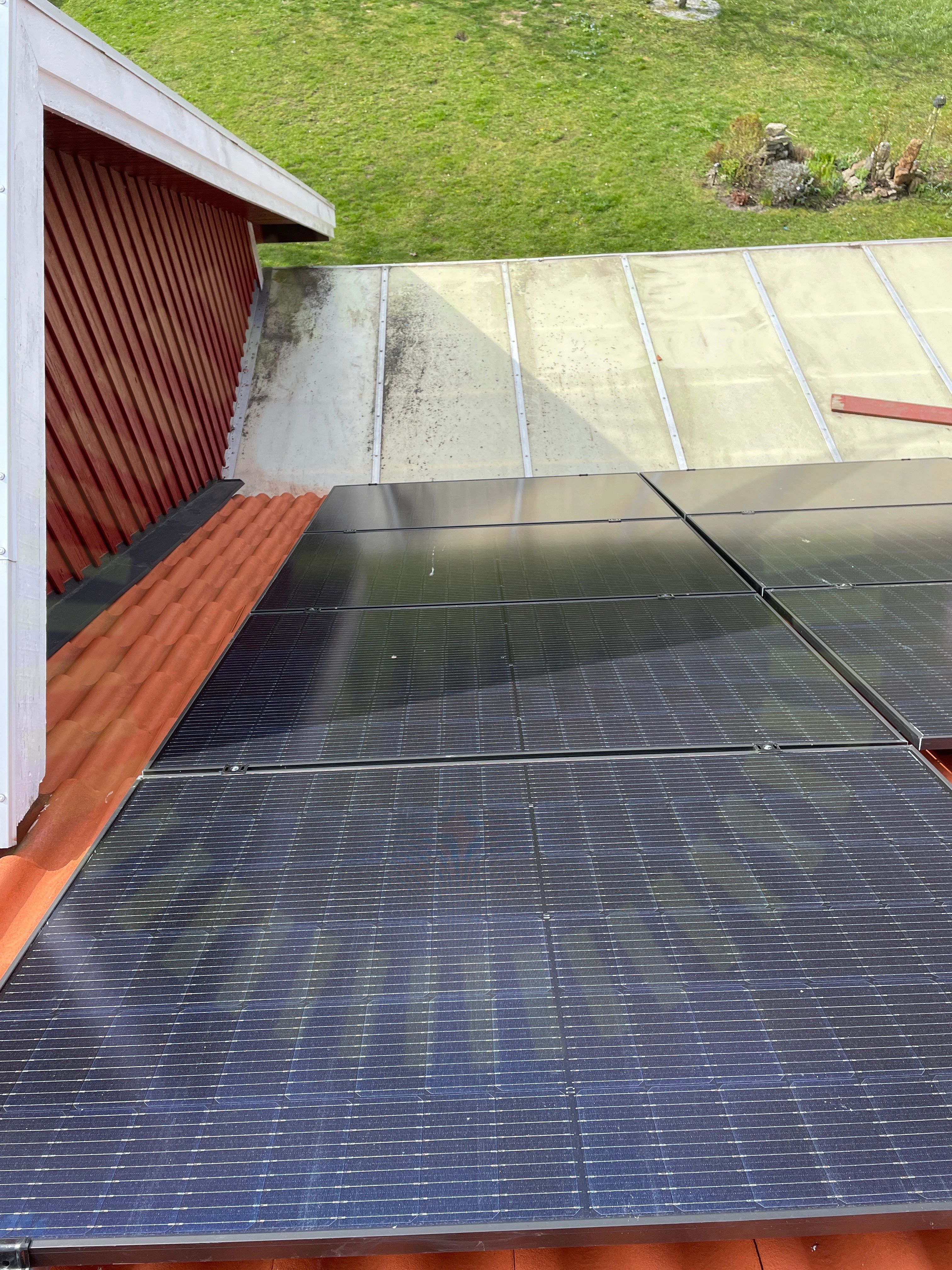

4.4 Skugga

Inte godkänd

Del av sträng är placerad i hård skugga stor del av förmiddag. Bild kl 10. 27 april

Godkända kontrollpunkter

13/17

Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKontakterKopplingslådaPunktbelastningSkadorSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Säkerhetsbrytare AC

Anmärkningar

1/6

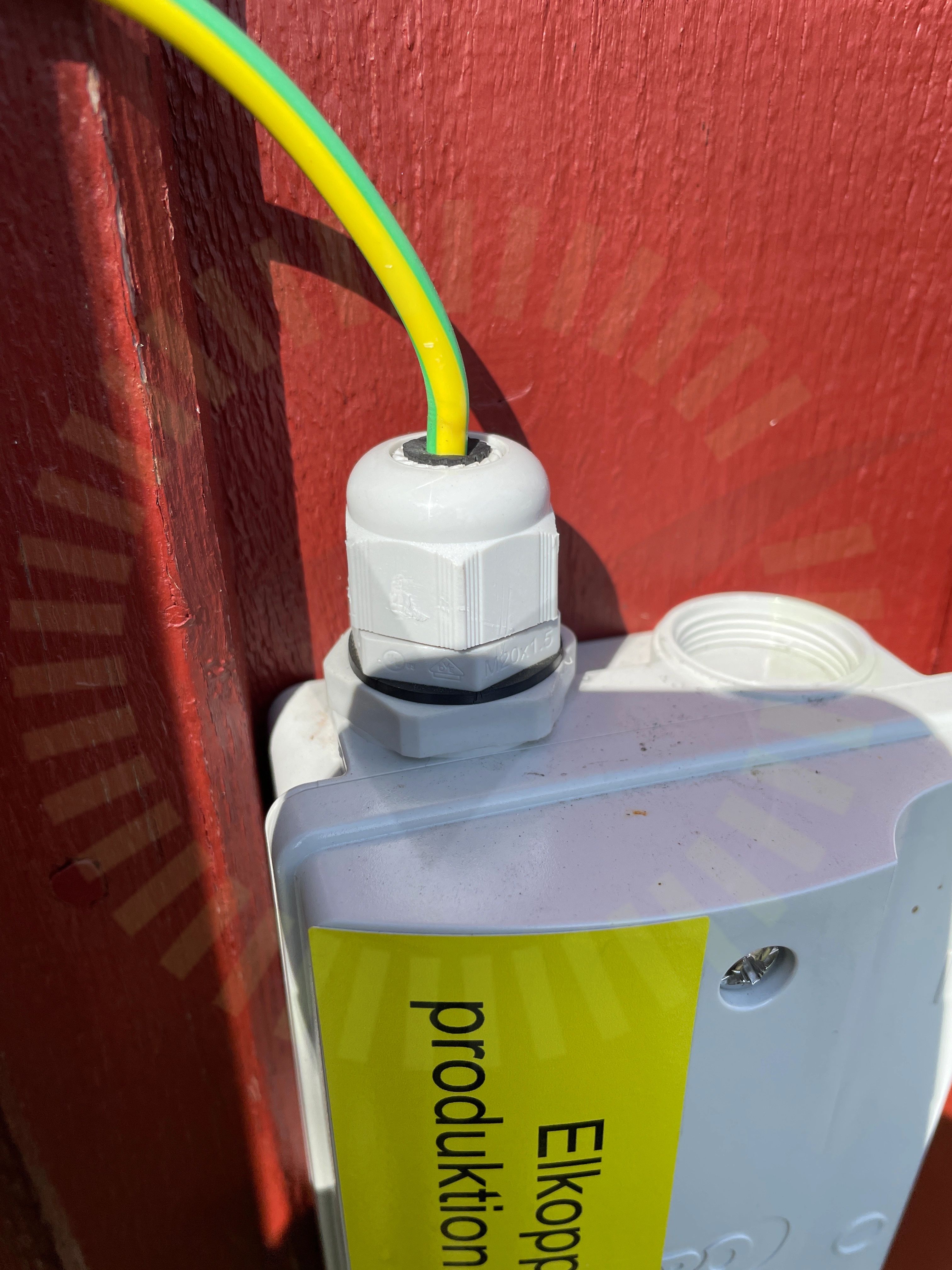

5.1 Förskruvningar

Inte godkänd

Hög risk för inträngande vatten överifrån.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6

BöjradieEgenskaperInfästningPlaceringRakt monterad

Weland Stål: Råspont

Anmärkningar

4/16

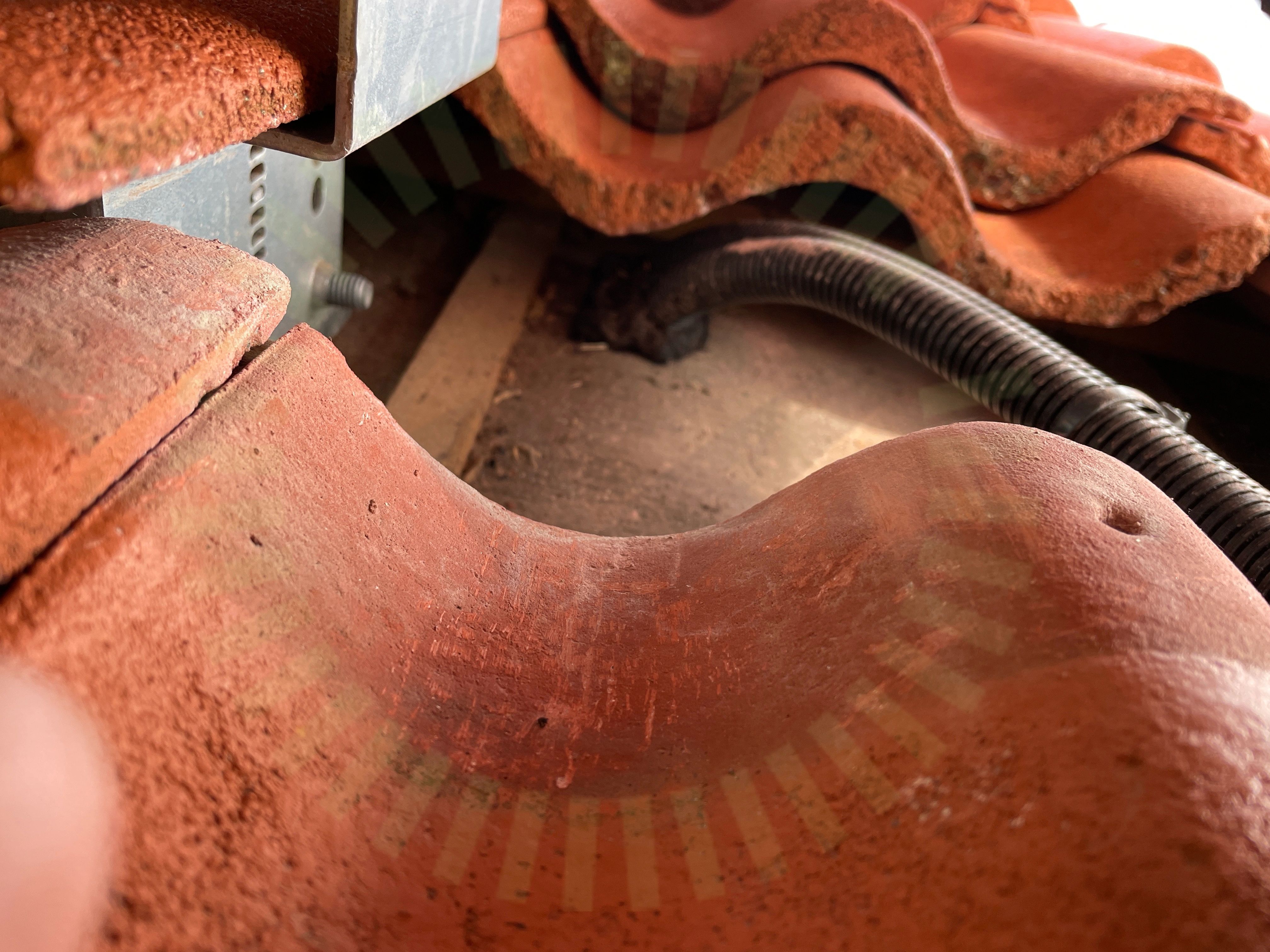

6.1 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

6.2 Takkrokarnas CC

Inte godkänd

Cc avstånd överskridna. 132 cm enligt Lastberäkning. Uppmätt 142

MA5102 Sid 1 (1) | Version 3 - 221101

6.3 Underbyggnad

Inte godkänd

Bild ej möjlig. Då lastberäkning saknas kan det inte säkerställas på vilka laster som konstruktionen utsätts för. Uppmätt 17 mm råsponttjocklek begränsar lasterna (+/-) till 2 kN.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

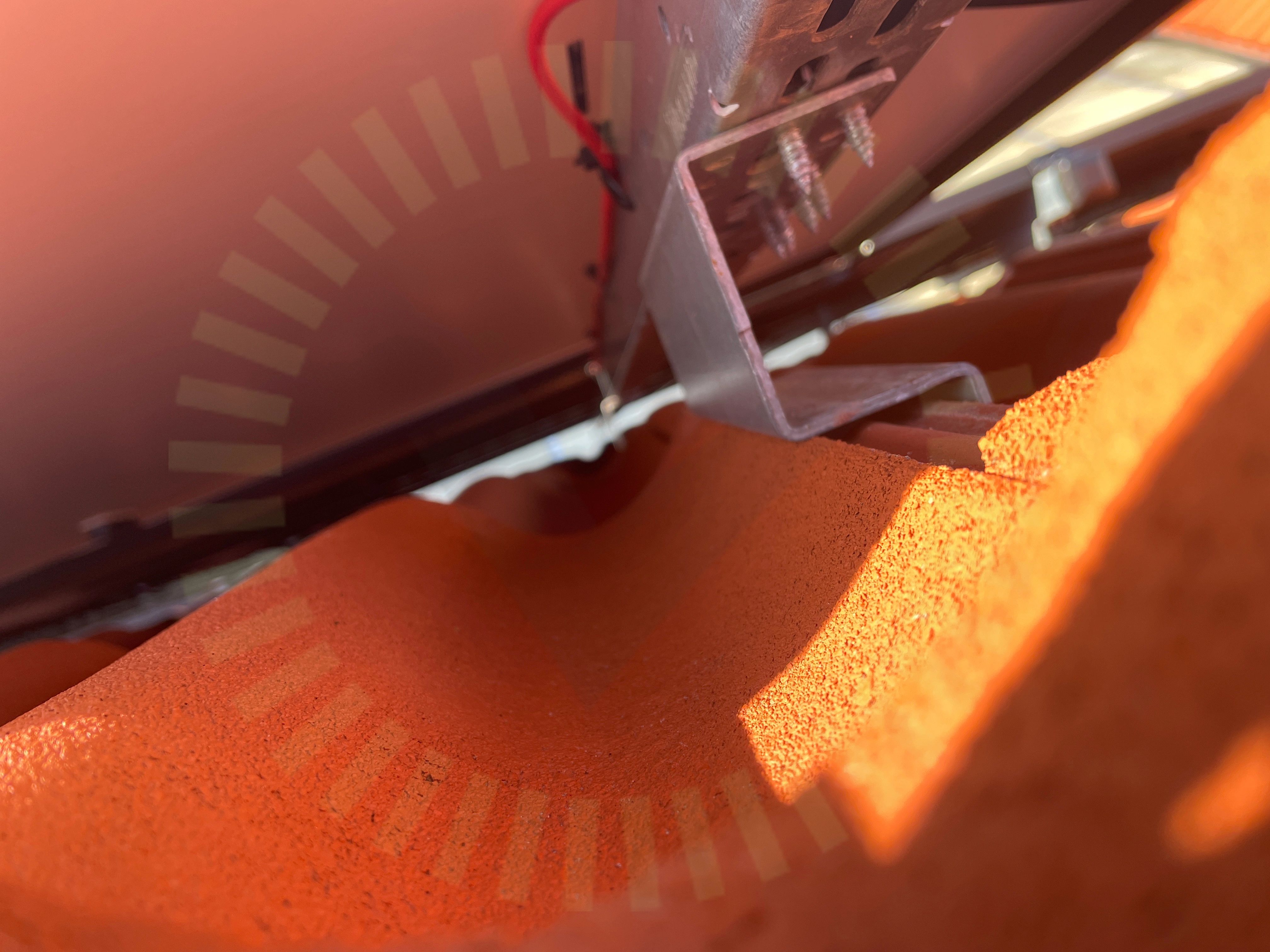

6.4 Underliggande takpanna

Inte godkänd

Avstånd till undre panna saknas. Risk för brott förekommer.

MA5102 Sid 1 (1) | Version 3 - 221101

Godkända kontrollpunkter

12/16

Kabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkenornas infästningSkenornas överhängSkenskarvarTvådelad TakkrokÄndklämmor skena Ändklämmor skruv

Weland Stål: Råspont

Anmärkningar

3/7

7.1 DC kabel förläggning

Inte godkänd

Kablage bristfälligt uppfäst i dal mellan takdelar.

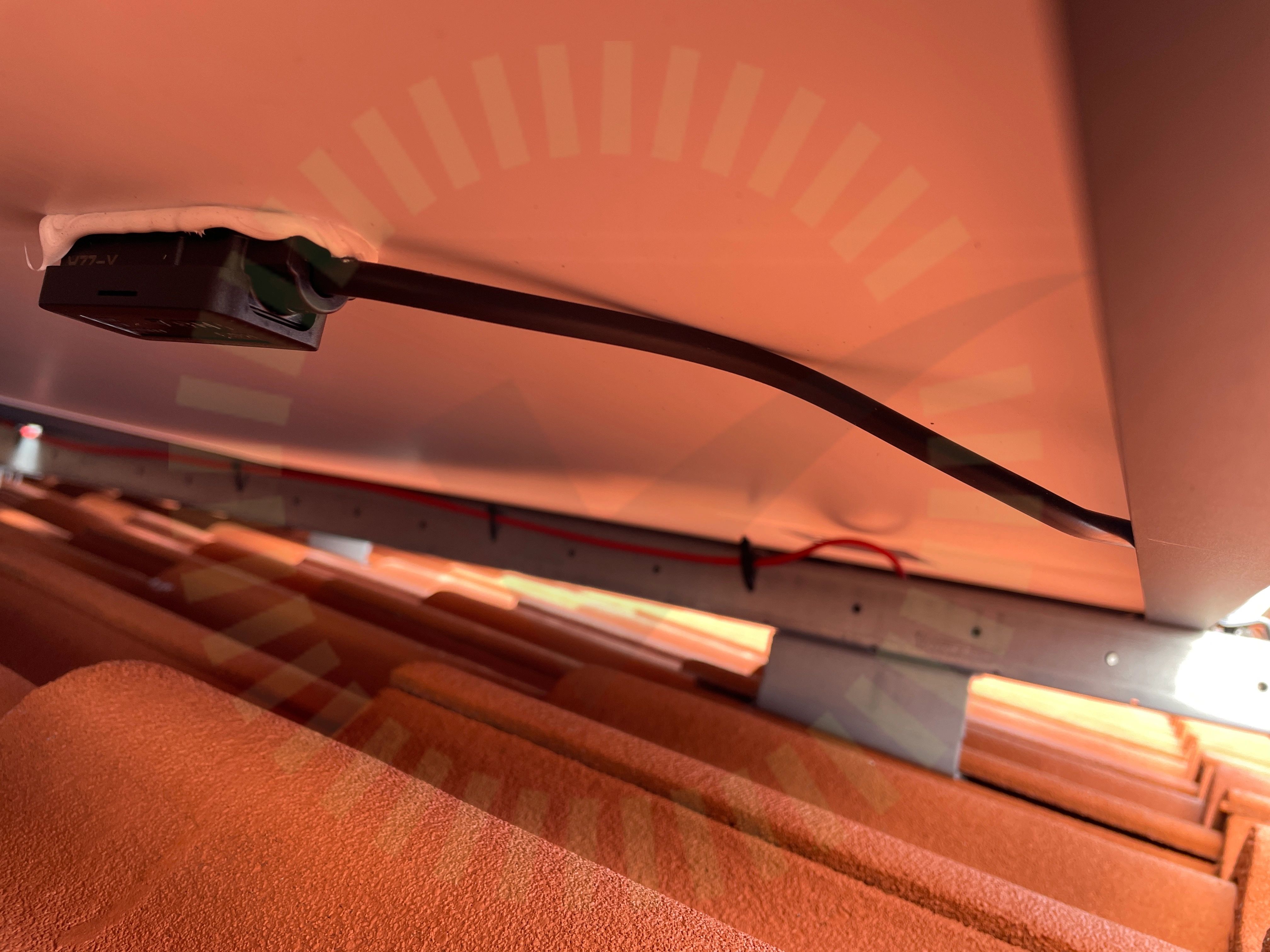

7.2 Kabeluppfästning

Inte godkänd

Kablage frihänger 55 cm. Dragavlastningen därefter håller inte kabeln på plats vilket med tiden leder till att kabeln kommer hänga ner sig ytterligare.

SS 436 40 00 (712.521.101 och 522.8.4)

7.3 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas för projektet. Endast ett urklipp finns tillgängligt som anger antal fästen och cc-avstånd. Förutsättningar och laster saknas.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

4/7

Främmande materialFöremål mellan skena och panelramSkadorVäderbeständigt material
