2.1 Fastsäkring av produkt
Inte godkändBatteriet är inte fastsäkrat ordentligt. Undre fäste saknas och övre fäste sitter mot en plåt utan stöd så batteriet rör på sig vid minsta tryck
Tillverkarens montageanvisningar
Besiktningsrapport
8.5
Installation genom
Sesol
Datum
27 april 2023
Ort
Färjestaden, Kalmar län
86% godkända14% ej godkända
Om installationen
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Batteri
Anmärkningar
2/132.2 Väderskydd
Inte godkändBatteriet är placerat så det utsätts för direkt solsken och snö
Tillverkarens montageanvisningar
Godkända kontrollpunkter
11/13AvståndAvstånd till växelriktareBatteri PEInfästningInternet KabelKontakterRakt ståendeSkadorSmart Power SensorTemperatur
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
6/31

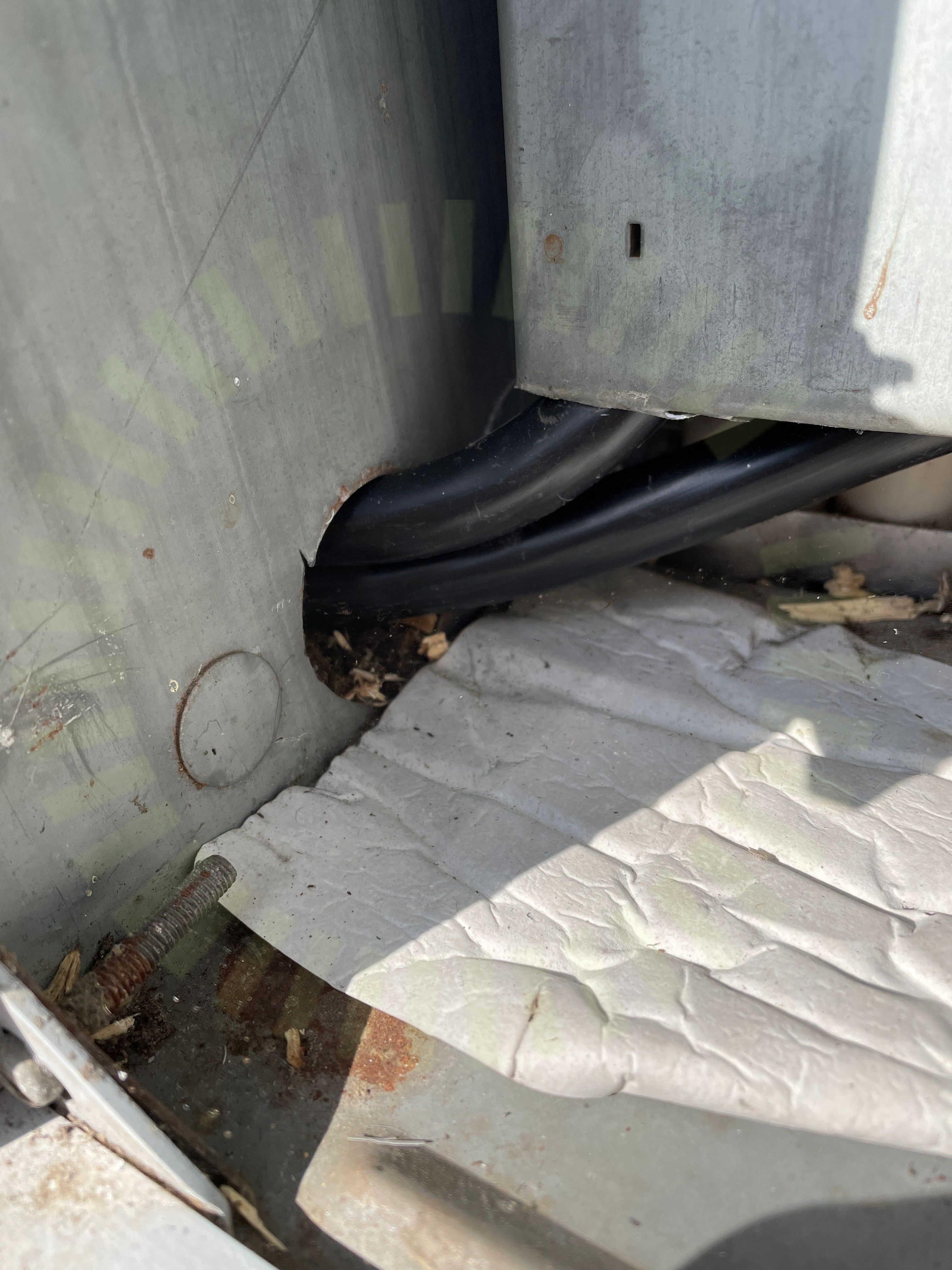

4.1 AC kablage skarp kant
Inte godkändKabel ligger mot skarp kant.
4.2 Avstånd närliggande objekt
Inte godkändVäxelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.
SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

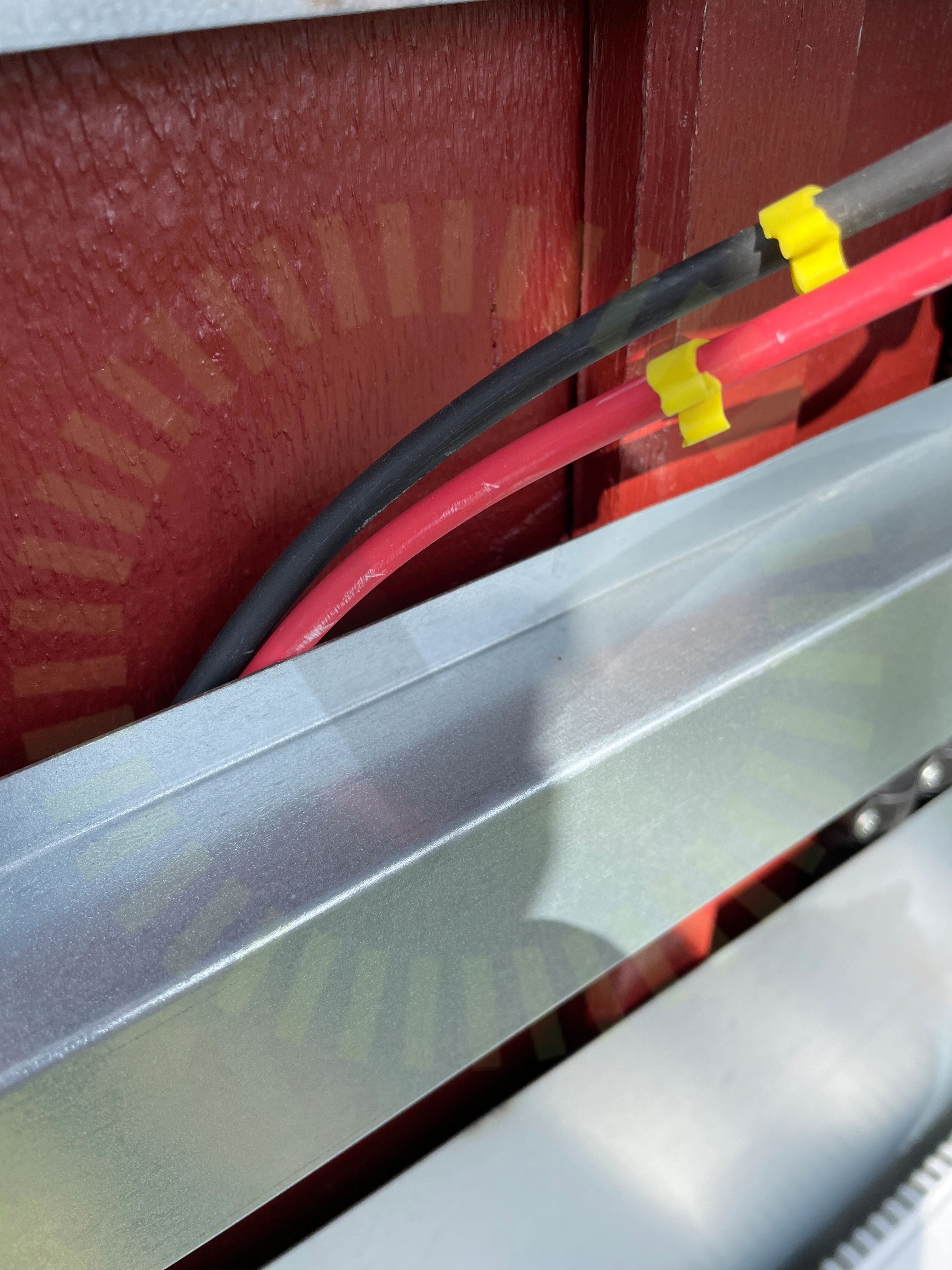

4.3 DC Kablage skydd
Inte godkändKablage ligger mot skarp kant.
4.4 DC Kontakter anslutning
Inte godkändFörskruvning felaktig
4.5 DC Kontakter stress
Inte godkändKabel ska köpa rak 20 mm ur kontakt

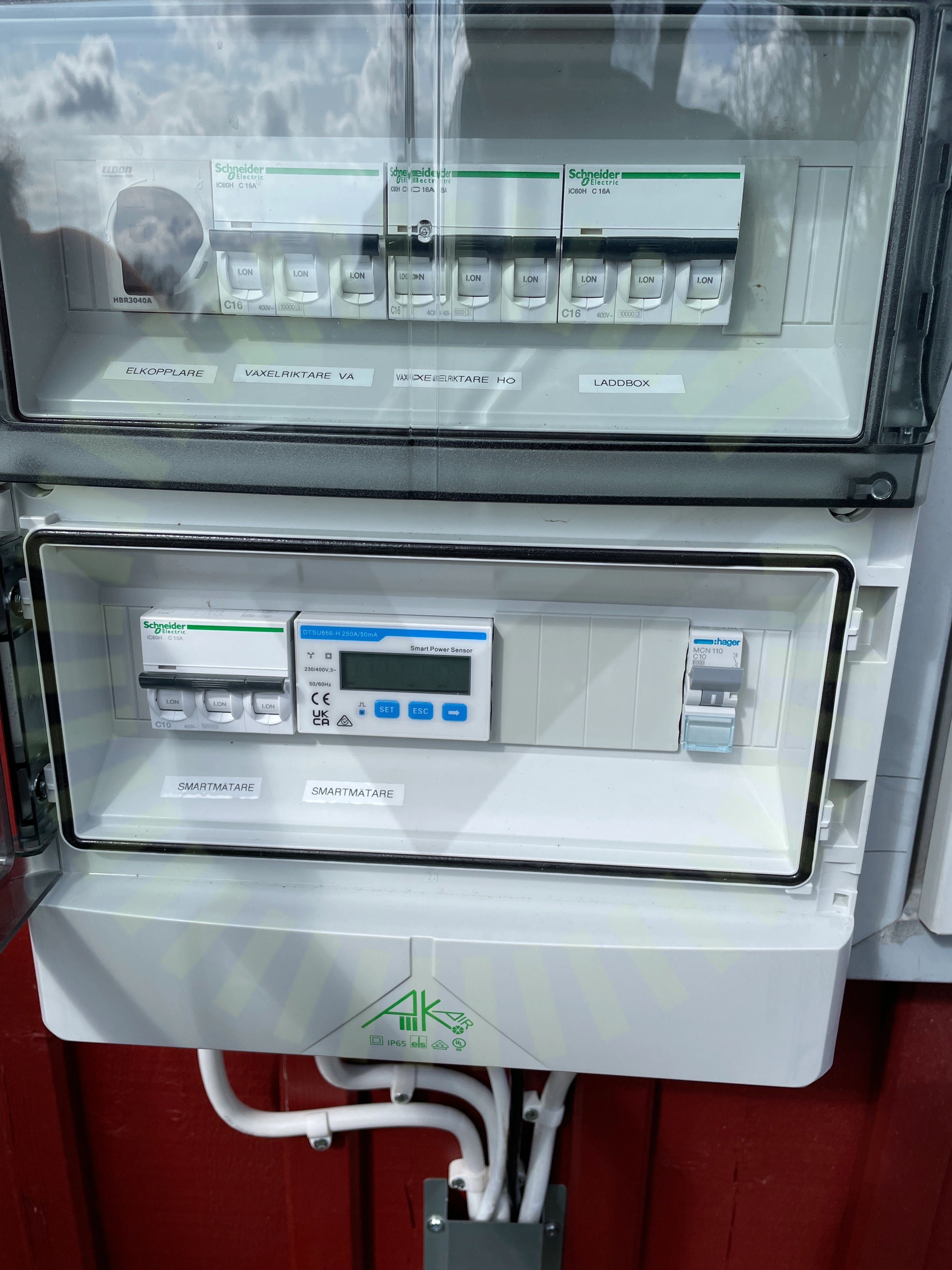

4.6 Märkning
Inte godkändMärkning saknas för säkring.
ELSÄK-FS 2022:1 (3 kap. 6 §)
Godkända kontrollpunkter
25/31AC anslutning växelriktareAC BöjradieAC Kablage förläggningAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterPlaceringSkadat kablageSträngdesignSäkringsdimensionUppskalad ledareVentilationVäderbeständigt material
