Institutet för Solenergikvalitet

Besiktningsrapport

9.1
x

Installation genom

Nova Solar

Datum

3 maj 2023

Ort

Torslanda, Västra Götalands län
Föremål mot bakstycke
Råspontsinfästning
Kabeluppfästning
88% godkända12% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
OptimerareHuawei: SUN2000P - 450W
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av sträng med optimerare saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

Godkända kontrollpunkter

2/3
AvtalSträngschema

Säkerhetsbrytare AC

Anmärkningar

1/6
Förskruvningar

2.1 Förskruvningar

Inte godkänd

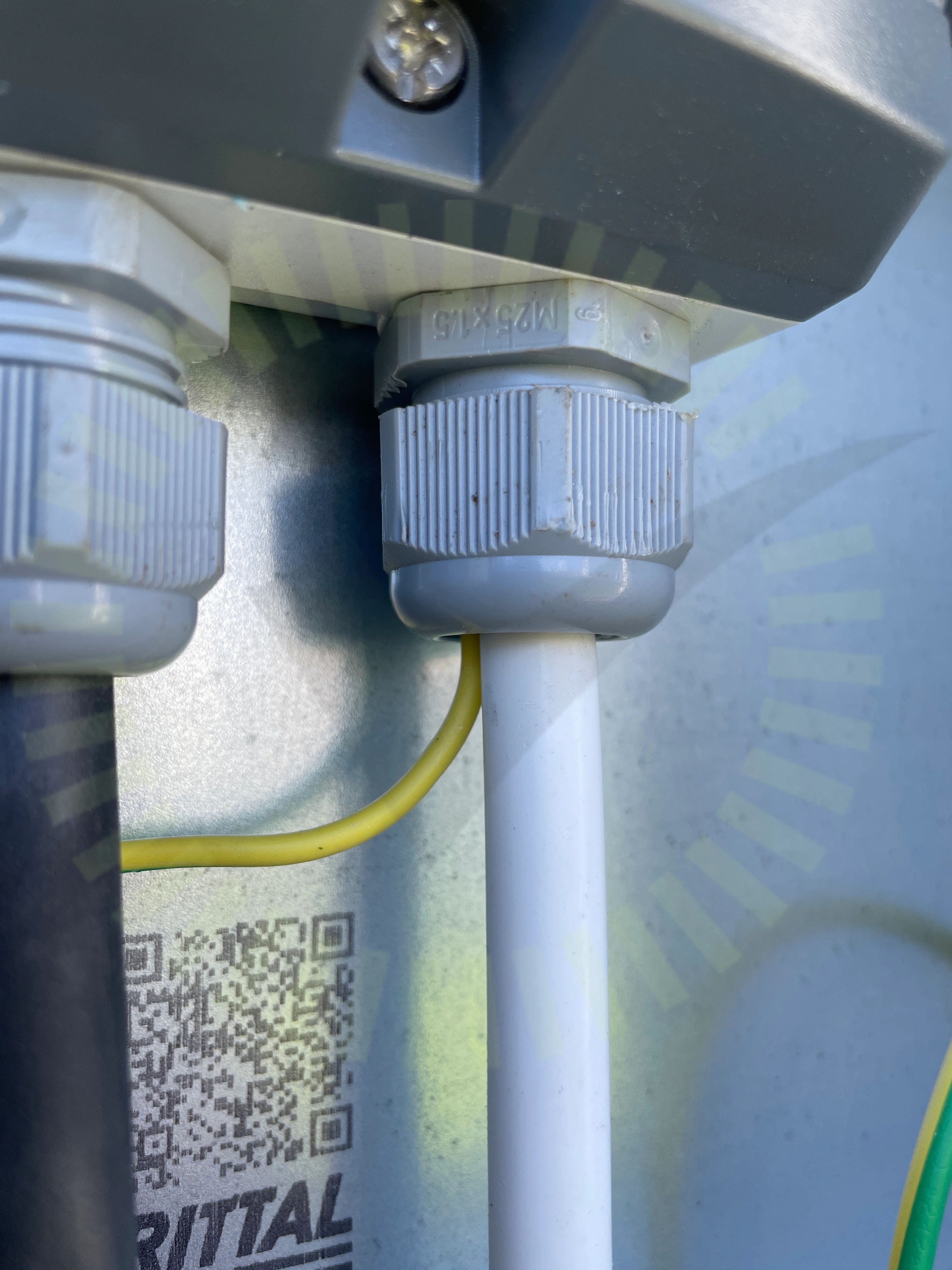

Två kablar i samma förskruvning avsedd för en kabel.

SS 436 40 00 (522.6.4)

Godkända kontrollpunkter

5/6
BöjradieEgenskaperInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

1/15
Föremål mot bakstycke

3.1 Föremål mot bakstycke

Inte godkänd

Optimerare ligger mot panelens baksida. Fritt utrymme runt optimeraren uppfylls inte och panelen tar skada.

Installation Manual for LONGi Solar PV Modules, V15, Sida 13

Godkända kontrollpunkter

14/15
Avstånd till takDräneringshålFörbindelse av kontakterFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPanelkablagets böjradiePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

5/23
Kabeluppfästning

4.1 Kabeluppfästning

Inte godkänd

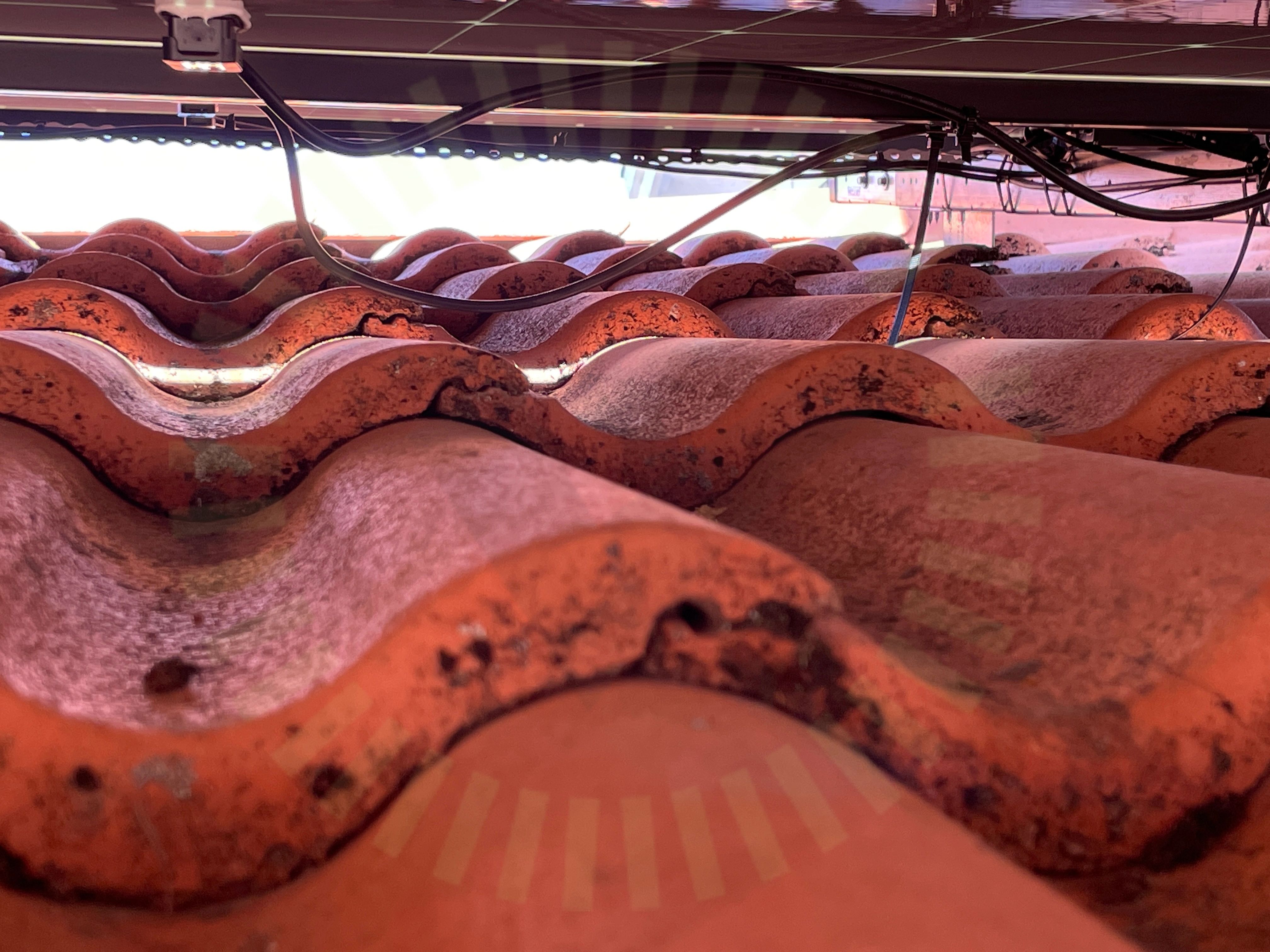

Kablage är bristfälligt uppfäst.

SS 436 40 00 (712.521.101 och 522.8.4)
Skador

4.2 Skador

Inte godkänd

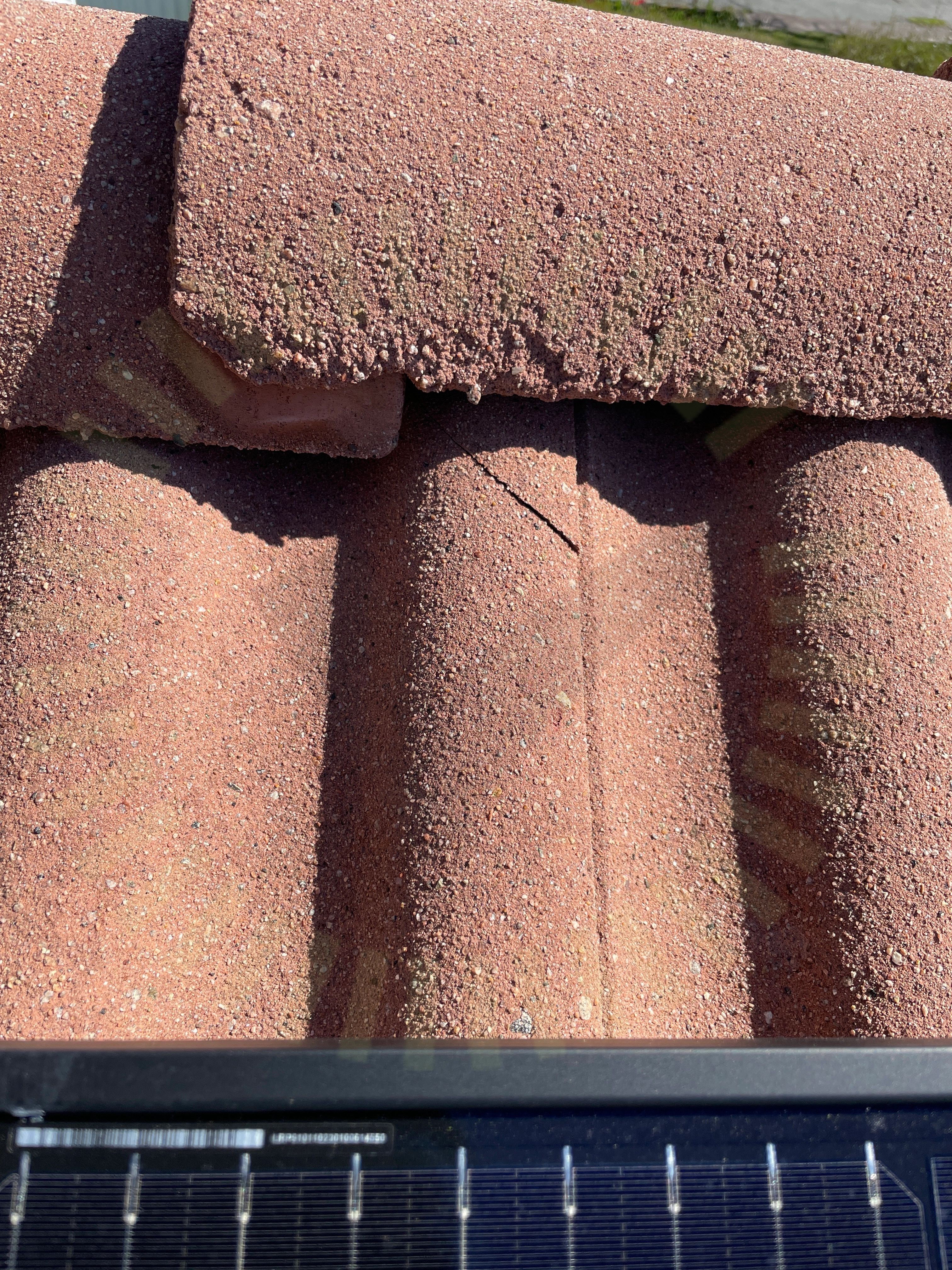

Skada hittad på takpanna.

Råspontsinfästning

4.3 Råspontsinfästning

Inte godkänd

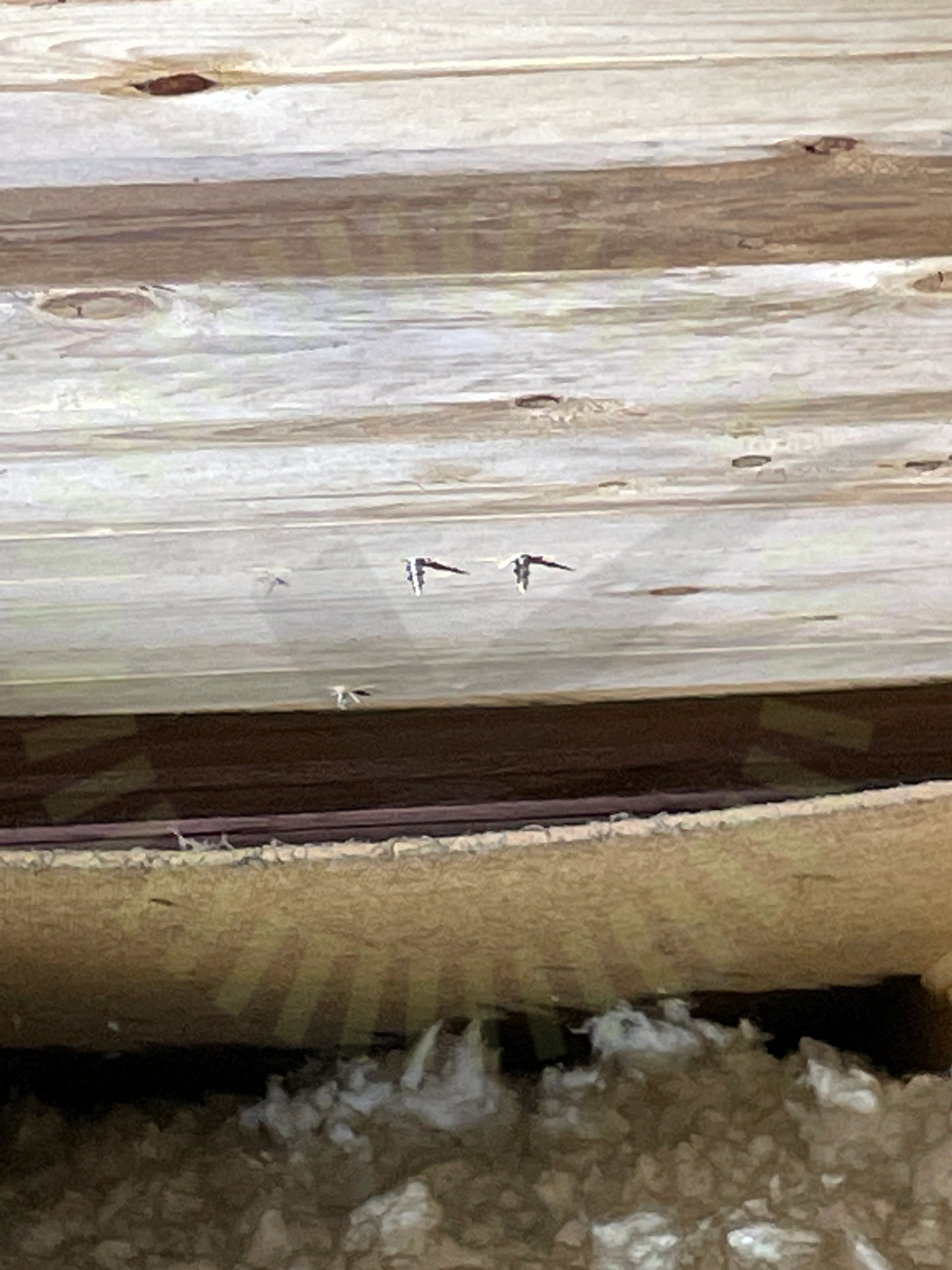

Ej monterad enligt tillverkarens anvisningar. Antalet skruvar är inte korrekt.

MA5104. Sid 1 (1) | Version 4 - 221101
Takgenomföring

4.4 Takgenomföring

Inte godkänd

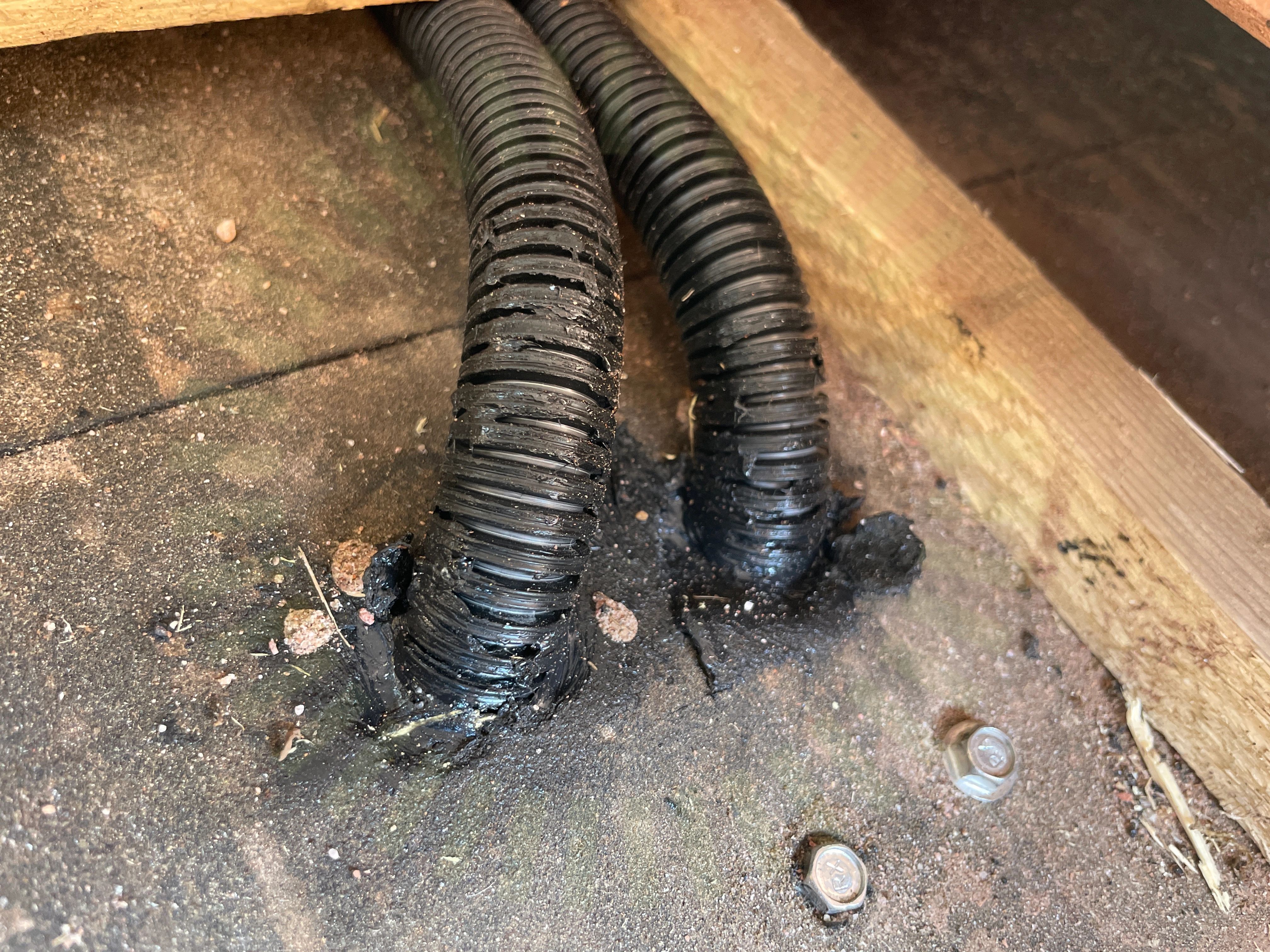

Genomföring ej fackmässigt gjord.

4.5 Underbyggnad

Inte godkänd

På det västra taket uppfyller inte underkonstruktionen kravet enligt lastberäkning.

Produktdatablad solpanelsfäste PD5117 | Version 1 - 230127 | Sid 1 (1)

Godkända kontrollpunkter

18/23
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningTakkrokarnas CCTvådelad TakkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor skena Ändklämmor skruv

Varselmärkning

Anmärkningar

2/5
Informering av solceller

5.1 Informering av solceller

Inte godkänd

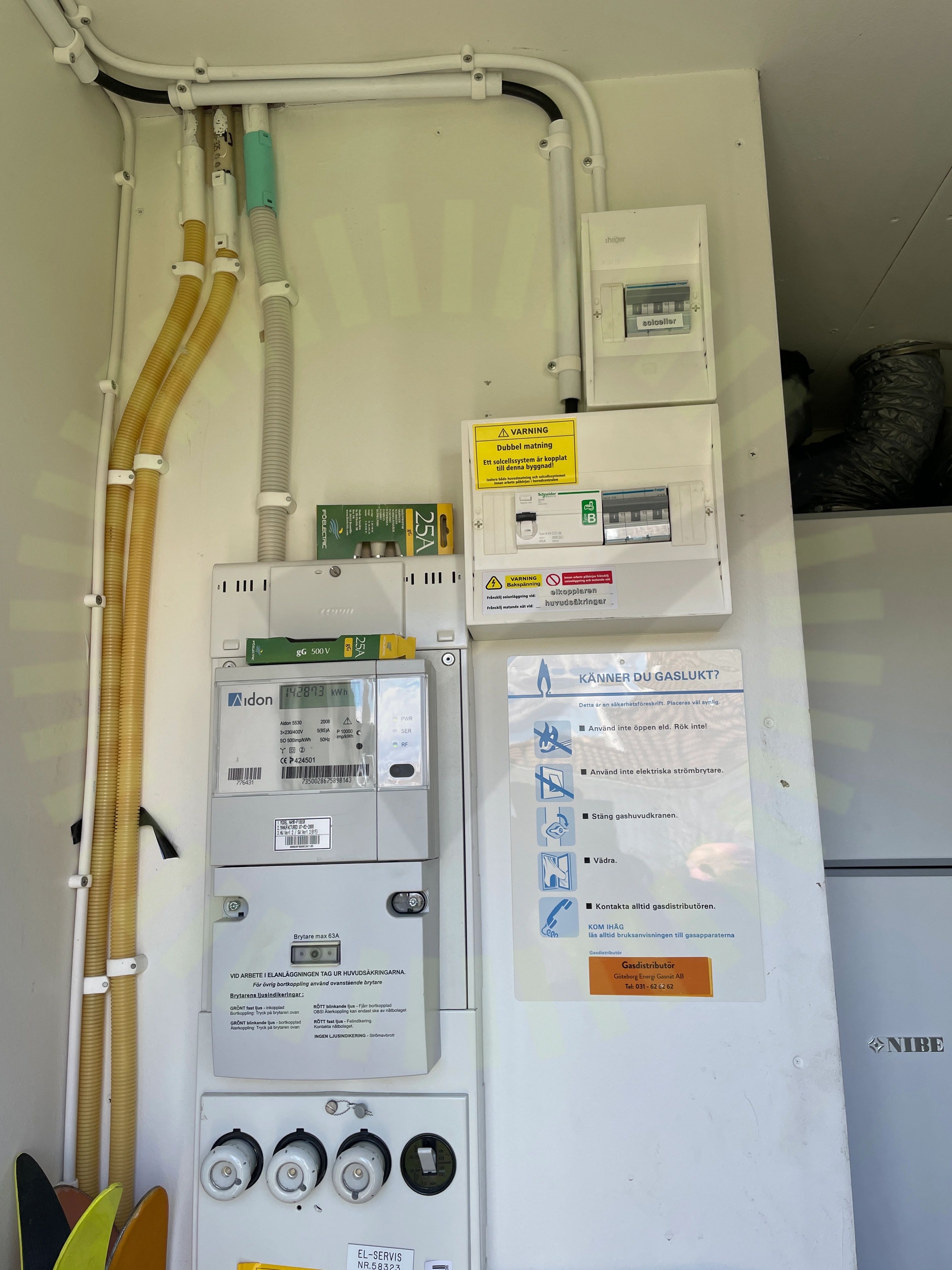

Märkning saknas i centralen.

SS 436 40 00 (712.514.101) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6
Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

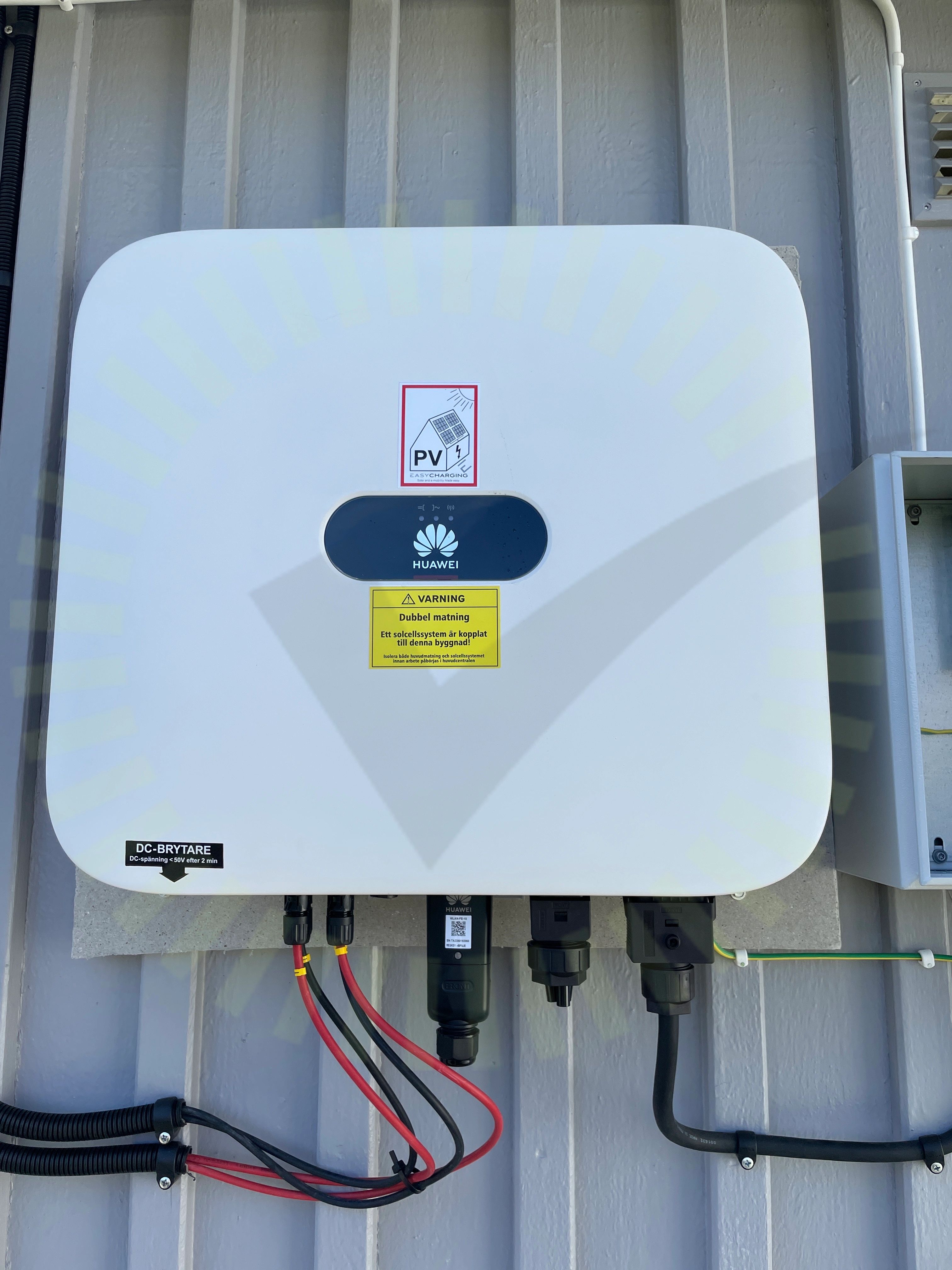

Märkning saknas på växelriktare.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

3/5
Missvisande varselmärkningTillförlitligt fästVarning för backspänning

Växelriktare

Anmärkningar

1/32
Väderbeständigt material

6.1 Väderbeständigt material

Inte godkänd

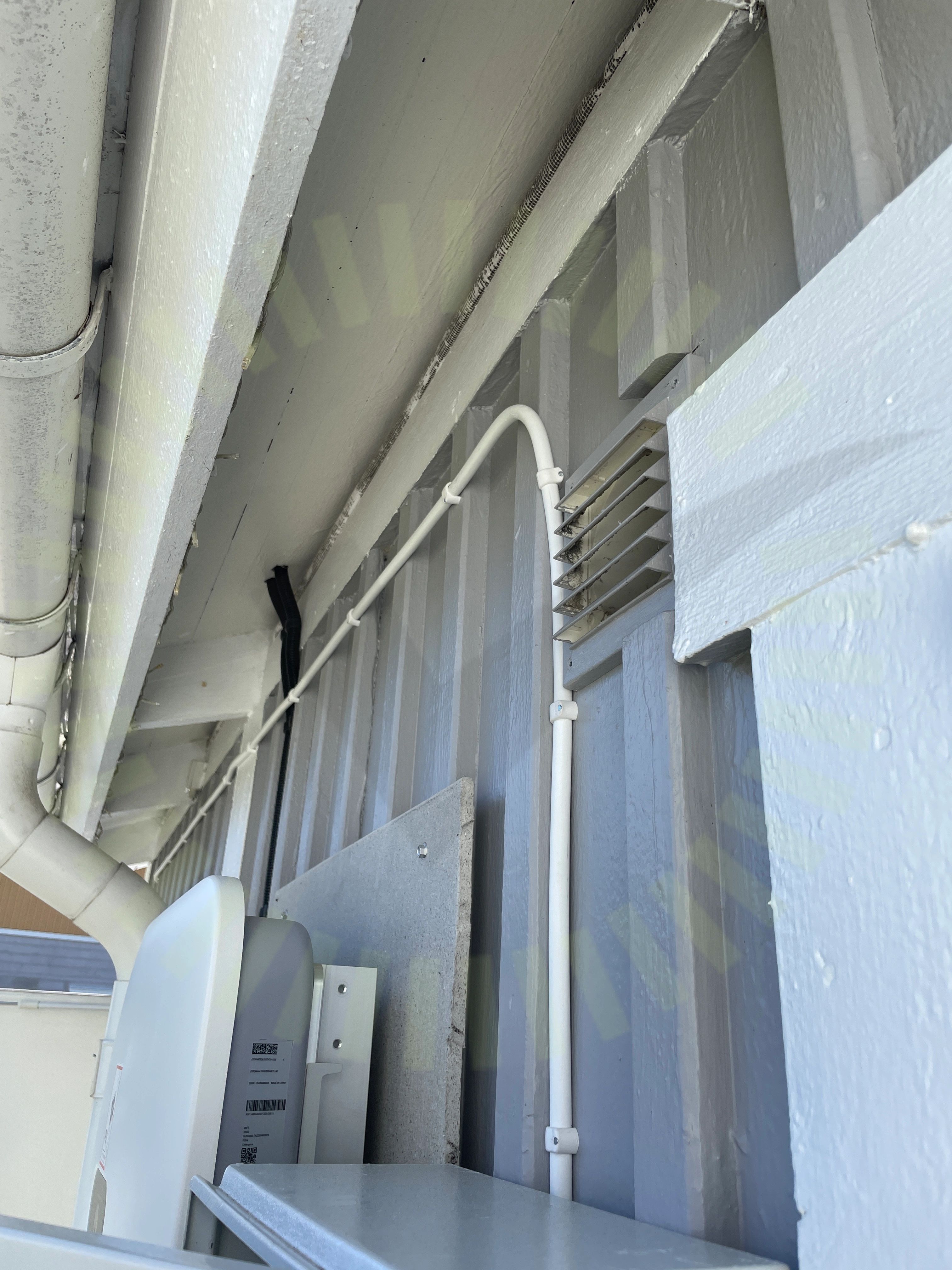

Ej väderbeständig klammer.

Godkända kontrollpunkter

31/32
