2.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Klämma ligger utanför panelkanten.
SolarWatt Installationsmanual, #04038 | Rev 4 | 23.08.2022, Sida 23-24
Besiktningsrapport
8.8
Installation genom
EcoKraft
Datum
21 juli 2023
Ort
Husby-Rekarne, Södermanlands län
92% godkända8% ej godkända
Om installationen
Paneler SolarWatt: Vision AM 4.0
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareKostal Piko: PIKO 12-20
Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Tak 1, SolarWatt: Vision AM 4.0
Anmärkningar
3/14

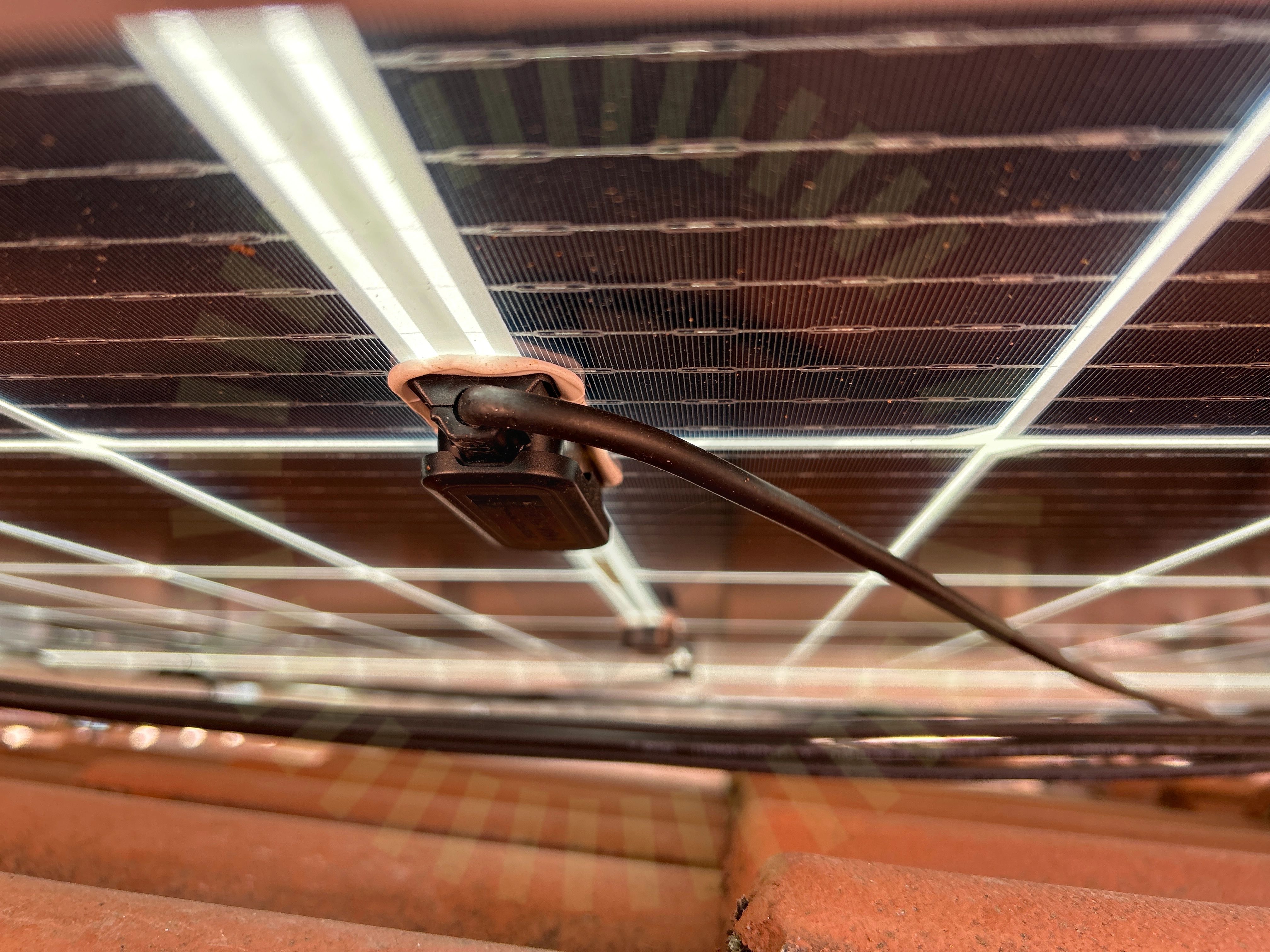

2.2 Kopplingslåda
Inte godkändKablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

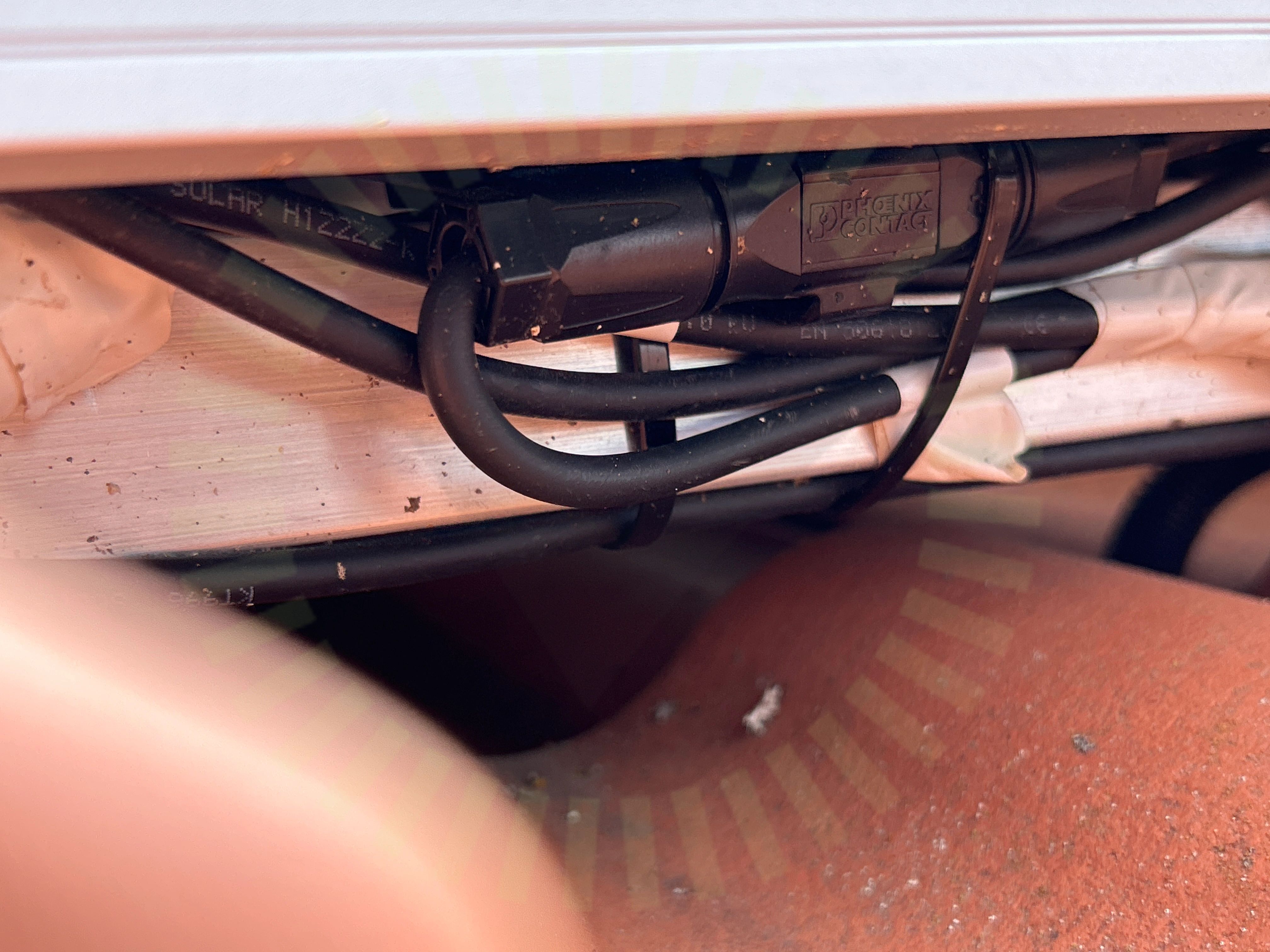

2.3 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
11/14DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
2/26

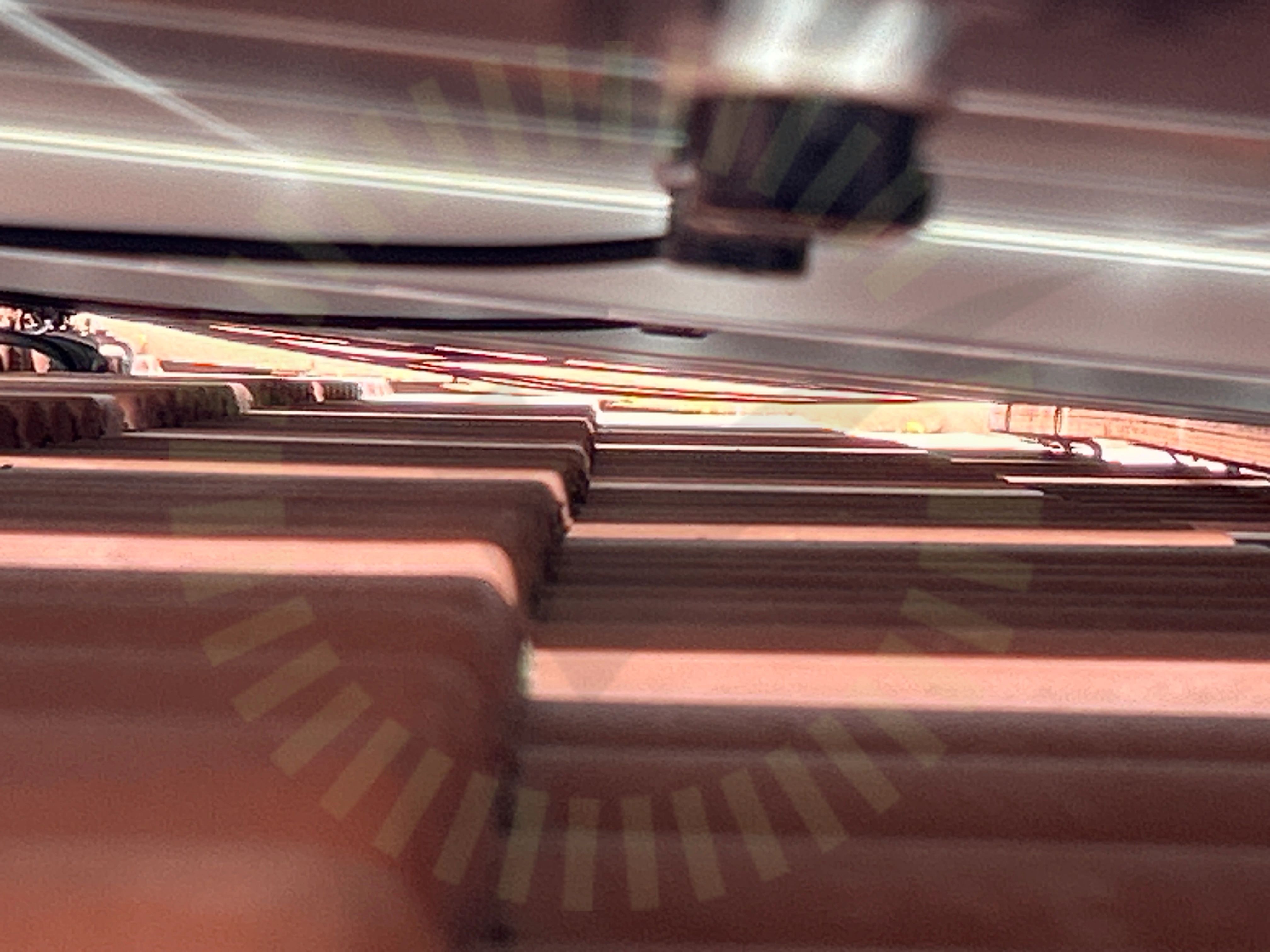

3.1 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.

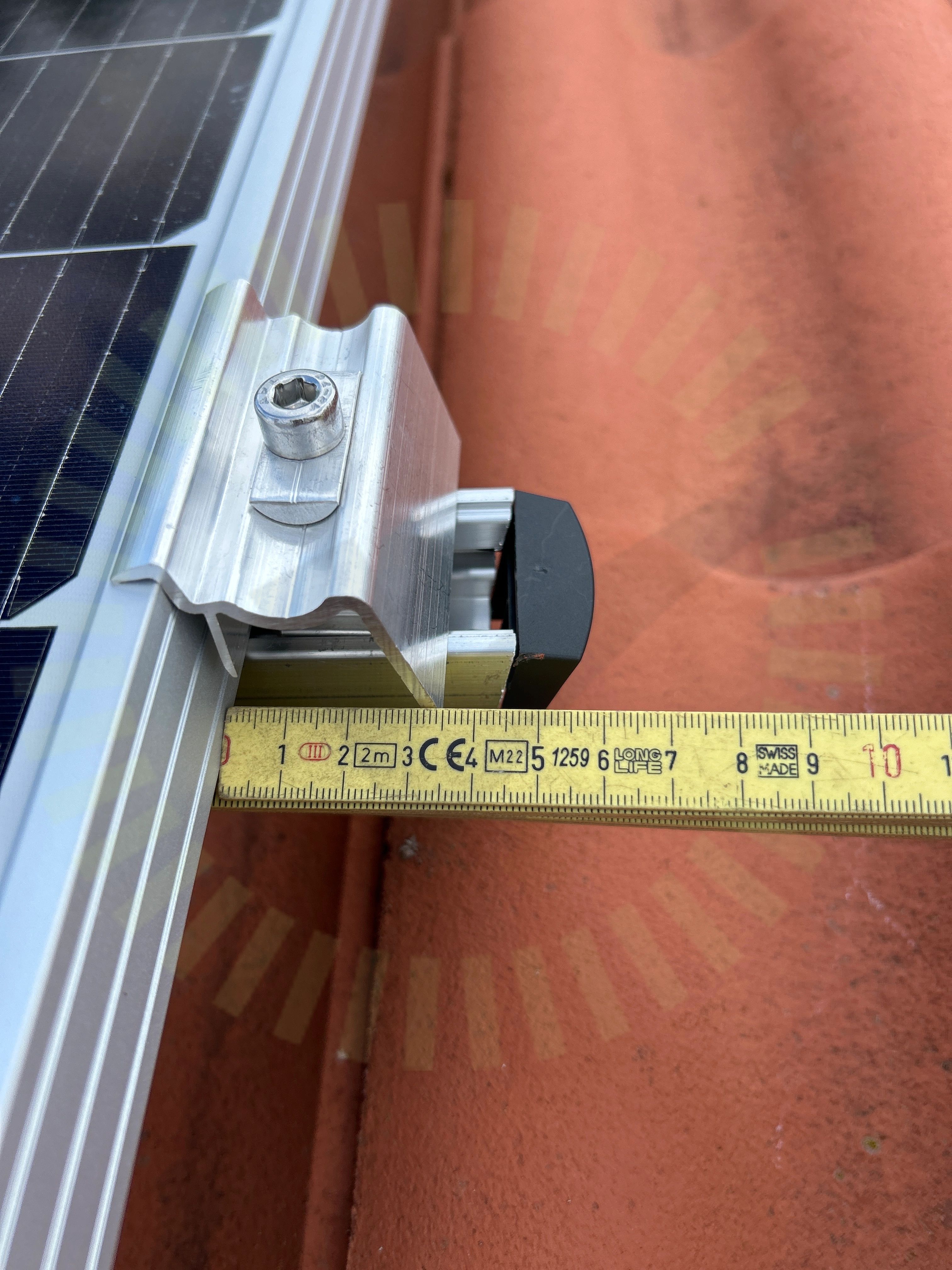

3.2 Skenans utstick för klämma
Inte godkändSkenan sticker inte ut tillräckligt från panelramen för klämman. Ska vara minst 50 mm.
SingleRail Roof Hooks Assembly en-DK-FJ-NO-SE V8 | 0922, Sida 15
Godkända kontrollpunkter
22/26Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
2/26Infästning utanför takstolTakgenomföring
Varselmärkning
Godkända kontrollpunkter
5/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
2/275.1 Dubbel matning
Inte godkändBefintlig installation är inte anpassad för dubbel matning.

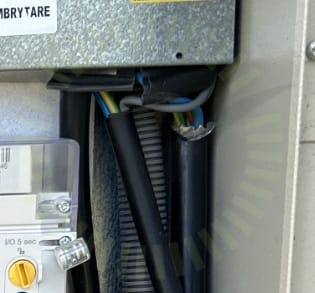

5.2 Uppskalad ledare
Inte godkändKabel är skalad för långt så enkelisolerade ledare är synliga.
Godkända kontrollpunkter
25/27AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBrännbart underlagDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningFastsäkring av produktFörskruvningHuvudsäkringInfästningKabeldimensioneringLedare anslutnaLikspänningskomponenterMiljöMärkningSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionVentilationVäderbeständigt material
