Besiktningsrapport

9.3

Installation genom

Sesol

Datum

7 mars 2024

Ort

Söderbärke, Dalarnas län

Kopplingslåda böjradie

Ändklämmor

Klämmornas placering

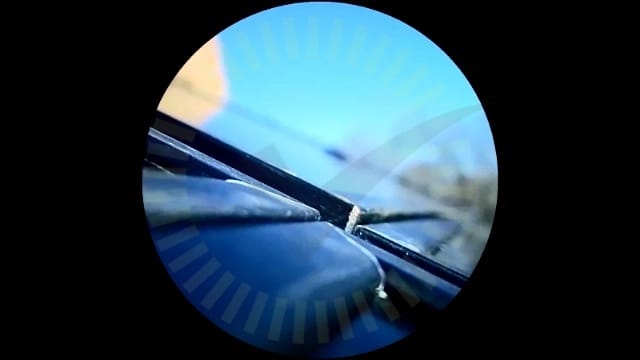

+ 2

91% godkända9% ej godkända

Om installationen

PanelerLongi: LR5-54HABB

MontagesystemNordmount Panntak: Bärläkt

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

TillbehörSäkerhetsbrytare AC

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3

AvtalSträngschema

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/7

Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Longi: LR5-54HABB

Anmärkningar

4/18

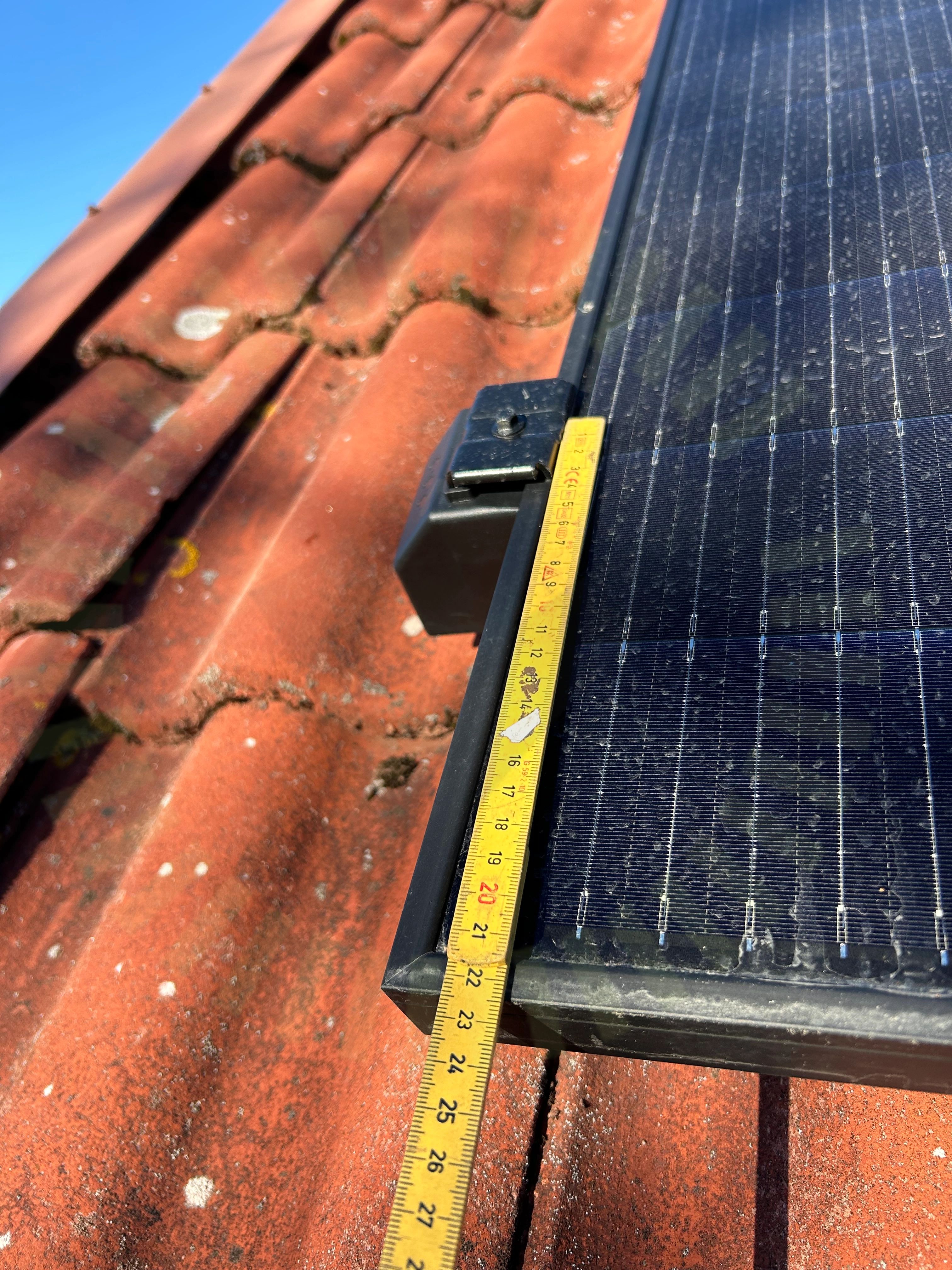

3.1 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Installation Manual for LONGi Solar PV Modules V18, Sida 16-17

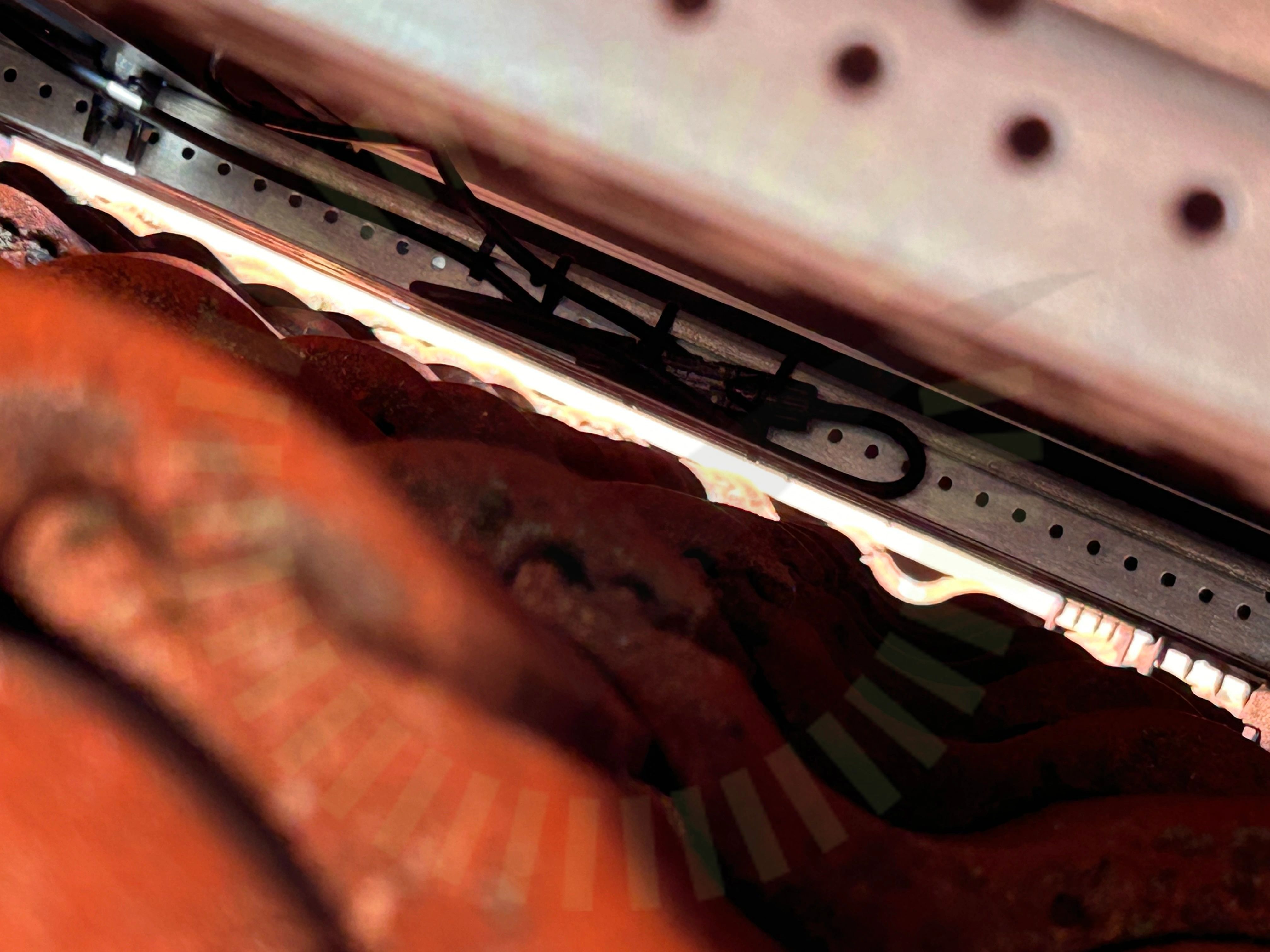

3.2 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

3.3 Panelramar separerade

Inte godkänd

Panelernas ramar ligger dikt an varandra.

Installation Manual for LONGi Solar PV Modules V18, Sida 11

3.4 Kopplingslåda böjradie

Inte godkänd

Kabeluppfästning för kopplingslådan är bristfälligt utfört.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/18

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas överlappningPanelkablagets böjradiePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

1/18

Strängförläggning

Tak 1, Nordmount Panntak: Bärläkt

Anmärkningar

3/23

4.1 Snö- och Vindlastberäkning

Inte godkänd

Taklutning stämmer ej. Angett 26 grader, i verkligheten 34 grader.

Tillverkarens montageanvisningar

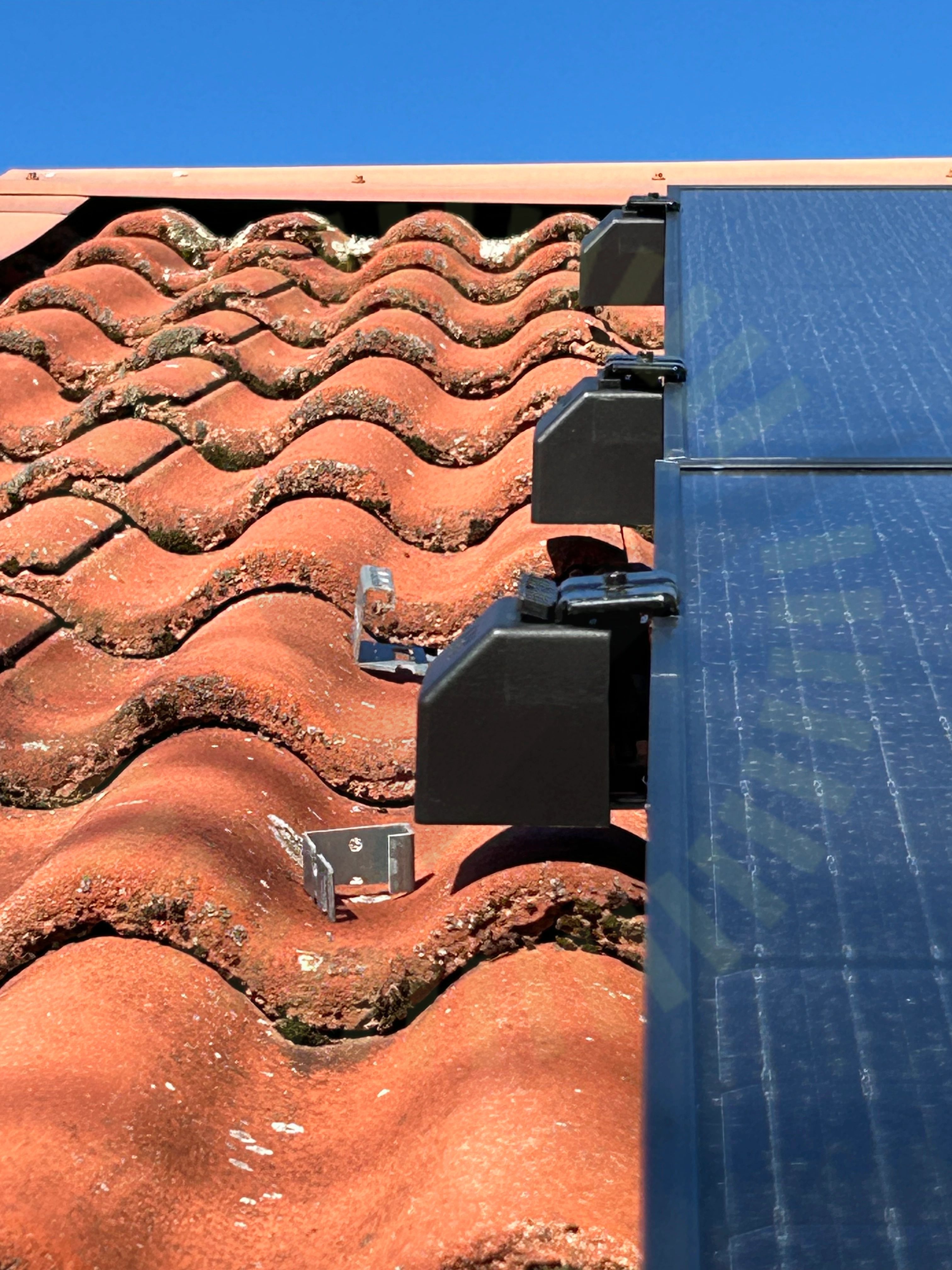

4.2 Ändklämmor

Inte godkänd

Ändklämma ligger inte emot panelens ram.

Nordmount: Monteringsanvisning Tegel | Bärläkt Version 1 — 230309, Sida 3

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt, för långt överhäng förekommer. Överstiger lastberäkningens max.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/23

Bärläktens dimensionDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakkrokarnas CCTermisk brytpunkt skenorUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/23

Takgenomföring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

1/37

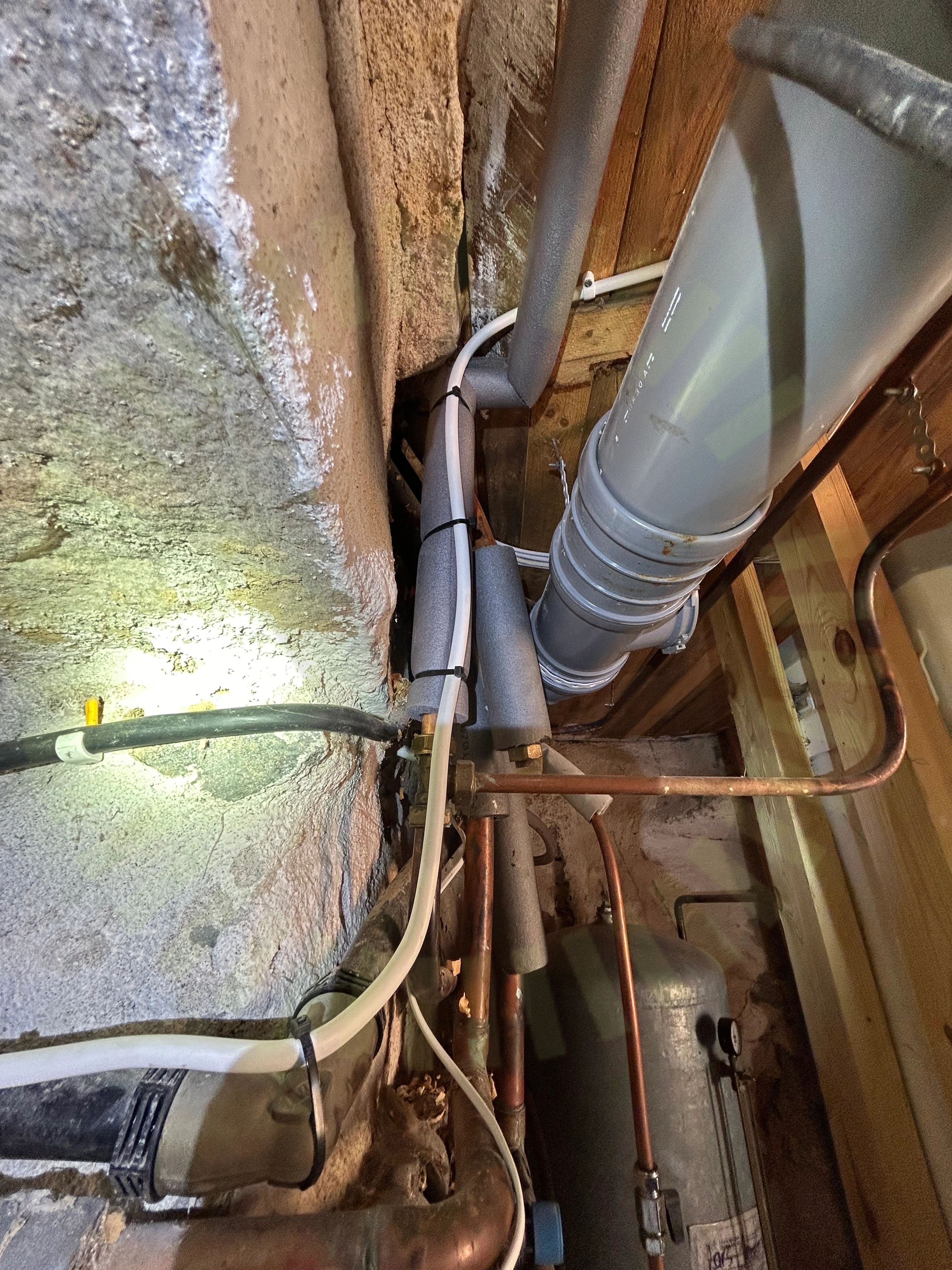

6.1 AC Kablage förläggning

Inte godkänd

Kablar ska inte förankras i vattenledningar då detta kan skada kabeln vid eventuell service eller byte av vattenledningar.

Godkända kontrollpunkter

35/37

AC anslutning växelriktareAC kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareHuvudsäkringIdentifieringInfästningJordfelsbrytareJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/37

Genomföringar
