1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
8.7
Installation genom
Alstra
Datum
25 juli 2023
Ort
Löddeköpinge, Skåne län
87% godkända13% ej godkända
Om installationen
PanelerRecom: RCM-(380-400)-6BHE
MontagesystemK2: SingleRail: CrossHook 3S
VäxelriktareSunGrow: SG5-12RT
TillbehörSäkerhetsbrytare AC
Installerad av Alstra som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Säkerhetsbrytare AC
Anmärkningar
1/6

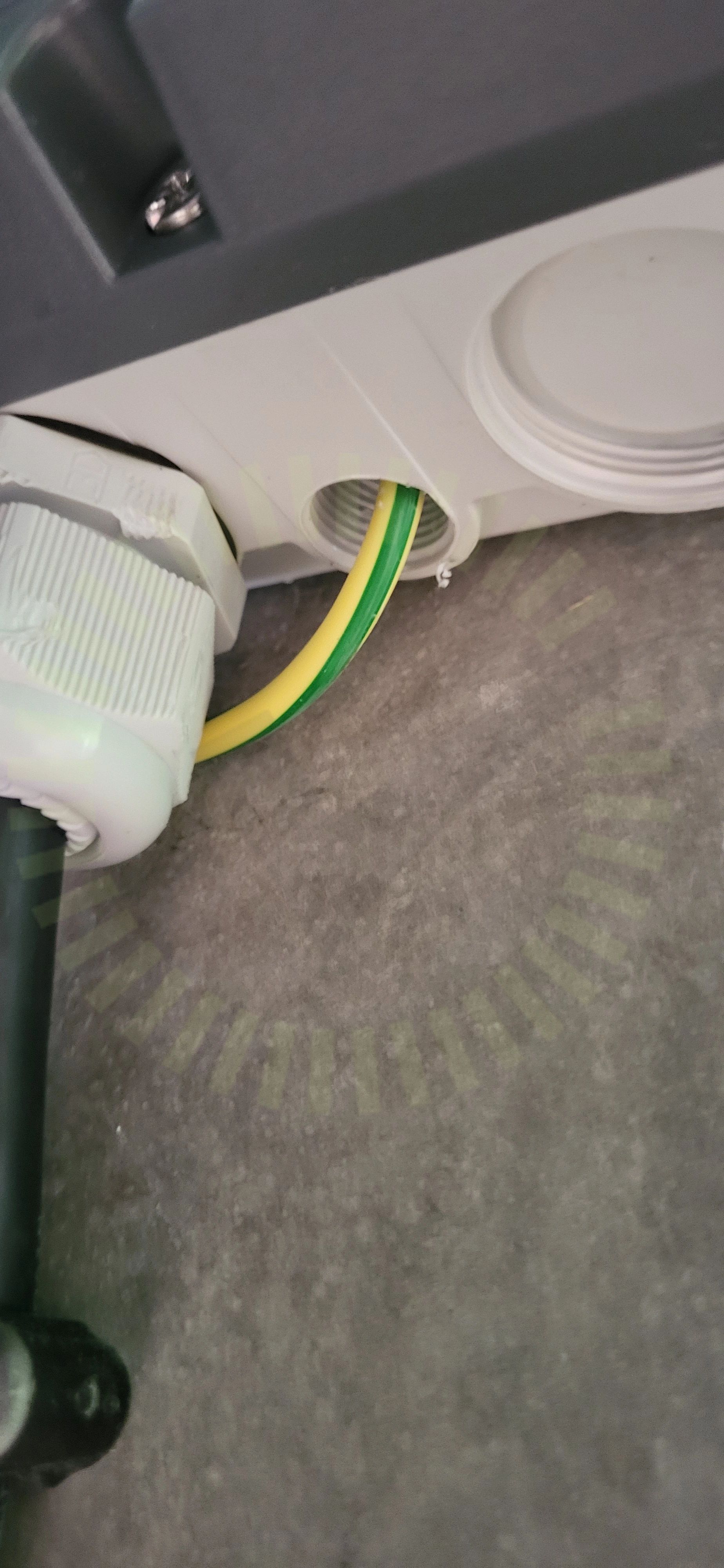

2.1 Förskruvningar
Inte godkändFörskruvning till jordkabel saknas.
Godkända kontrollpunkter
5/6AnslutningBöjradieEgenskaperInfästningPlacering
Tak 1, K2: SingleRail: CrossHook 3S
Anmärkningar
5/28

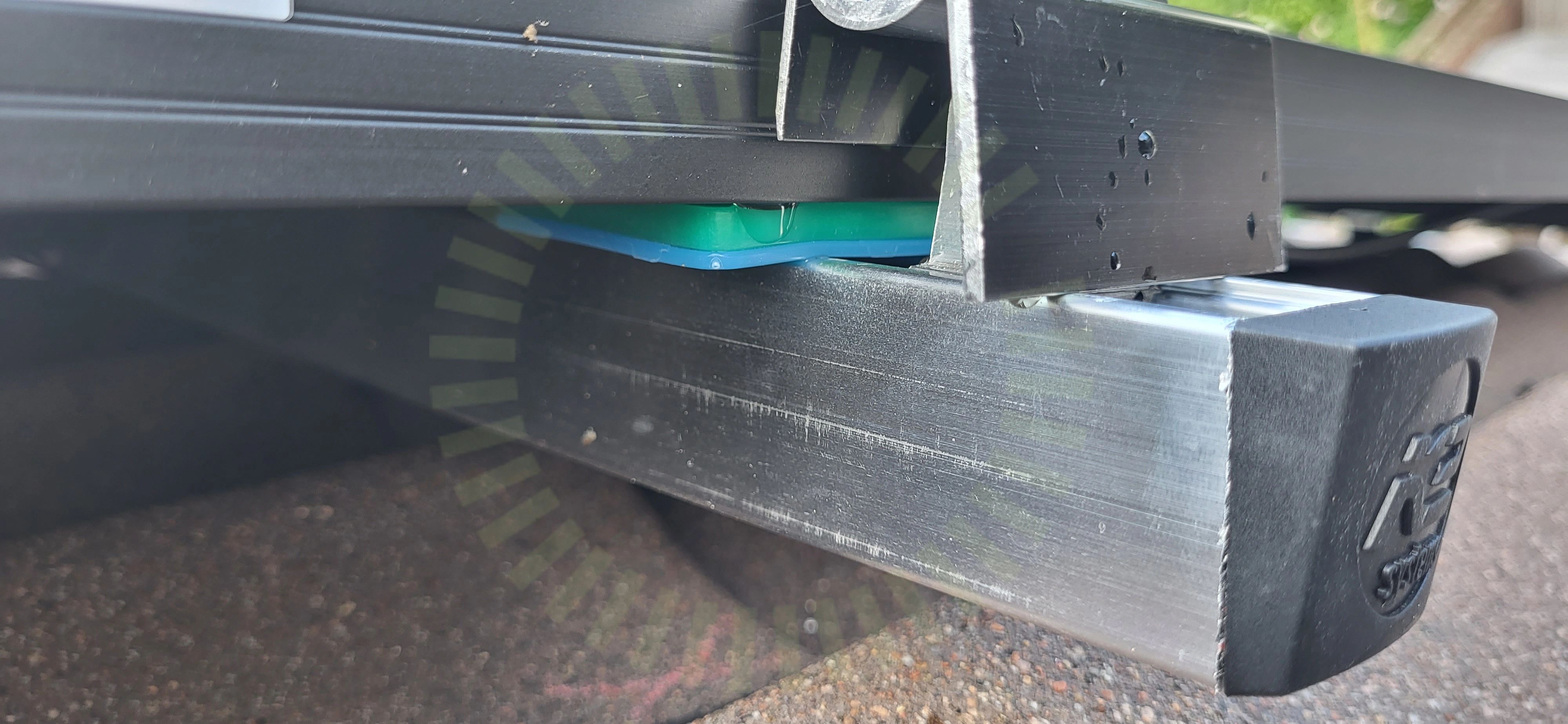

3.1 Föremål mellan skena och panelram
Inte godkändDistanser mellan skena och panel. Höjdjustering på valt sätt är olämpligt.
3.2 Korslager: Skenornas överhäng
Inte godkändLastberäkning saknas. Uppmätt mått 360mm.
Snö- och vindlastberäkning
3.3 Skenornas överhäng
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått 360mm
Snö- och vindlastberäkning
3.4 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.5 Takkrokarnas CC
Inte godkändSnö- och vindlastberäkning saknas. Underlag att kontrollera korrekt avstånd mot är inte tillgängligt. Uppmätt mått 1050mm.
Snö- och vindlastberäkning
Godkända kontrollpunkter
22/28Använd skruv för klämmaDC kabel förläggningFrämmande materialInfästning utanför takstolInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSkruvar korrektTakets lutningTakstolsinfästningTvådelad takkrokUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/28Takgenomföring
Tak 1, Recom: RCM-(380-400)-6BHE
Anmärkningar
2/15

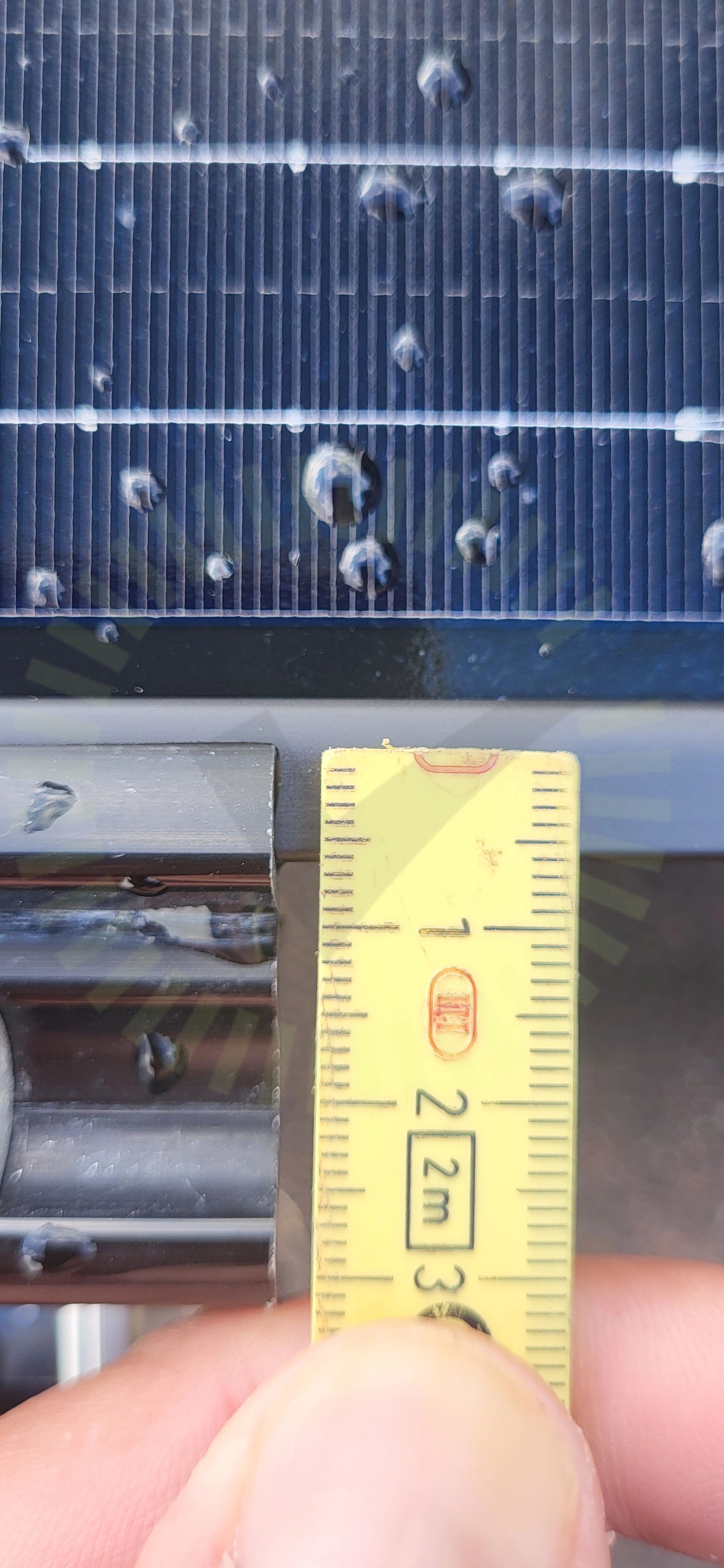

4.1 Fästenas Överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
RECOM_IEC-Installation-Guide-Rev.09-2022_V.01

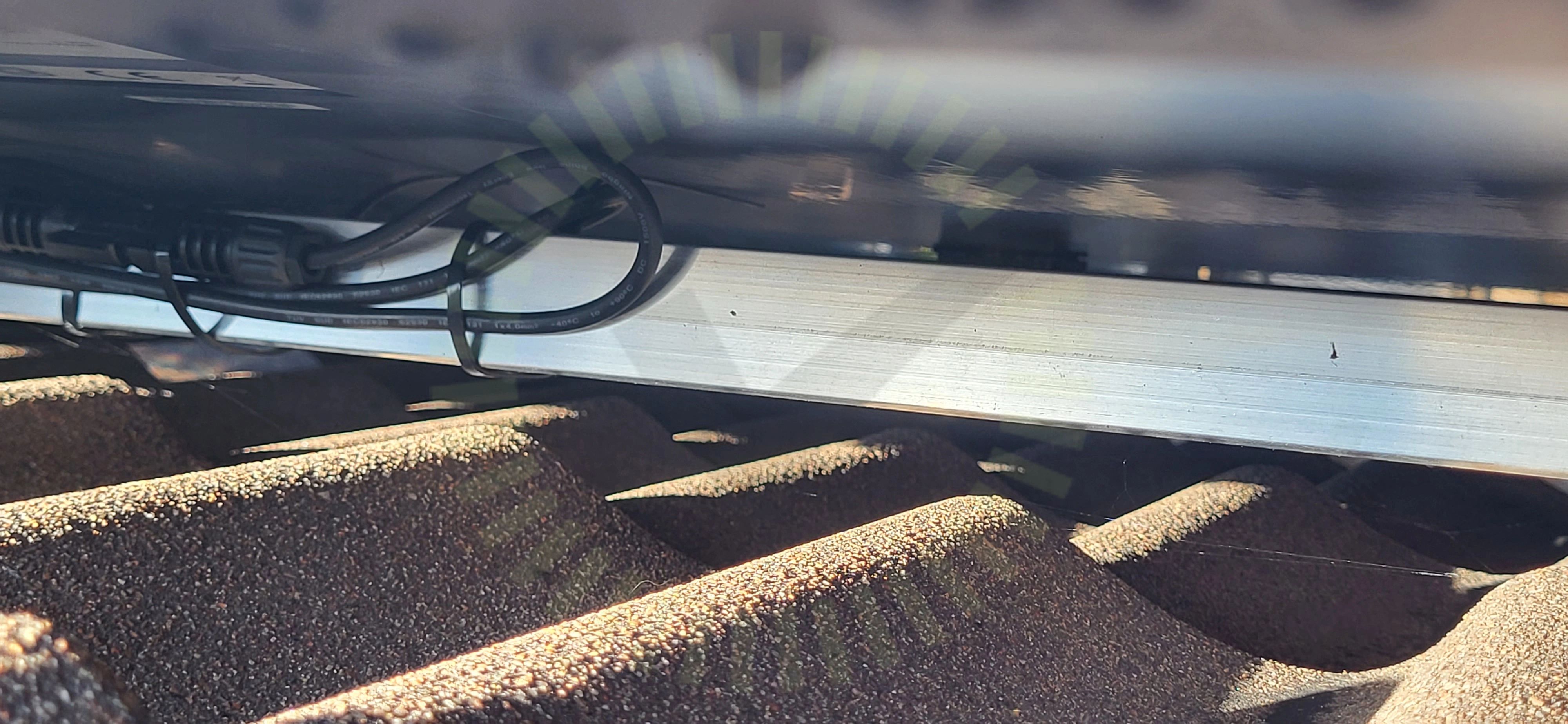

4.2 Panelkablagets böjradie
Inte godkändPanelernas kablar har en för skarp böjradie.
Godkända kontrollpunkter
13/15Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKontaktdonKopplingslådaMellanrumPunktbelastningSkuggaSpänningar i ramStress på kontakterSträngförläggning
Varselmärkning
Anmärkningar
1/5

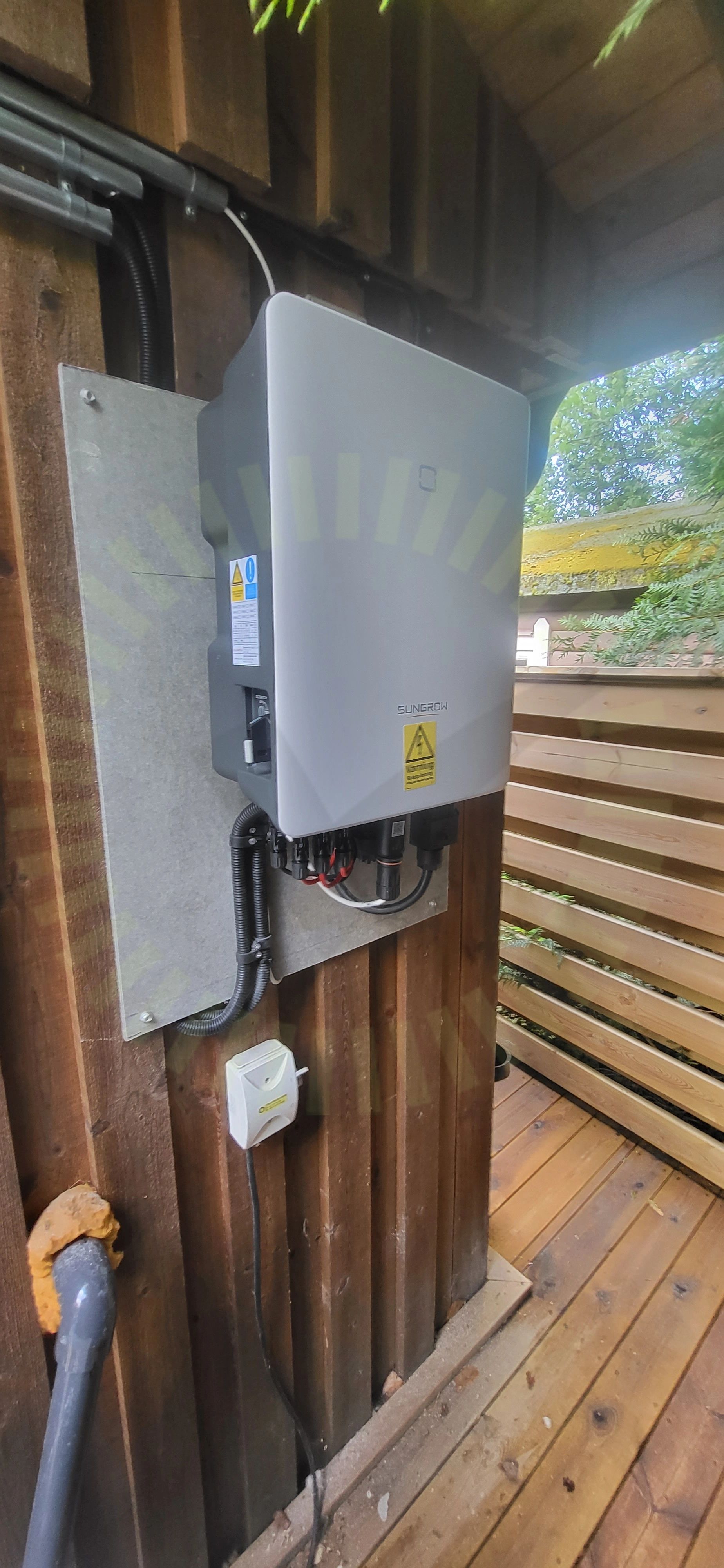

5.1 Varning för likspänning
Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
4/5Informering av solcellerMissvisande varselmärkningTillförlitligt fästVarning för backspänning
Växelriktare
Anmärkningar
2/35

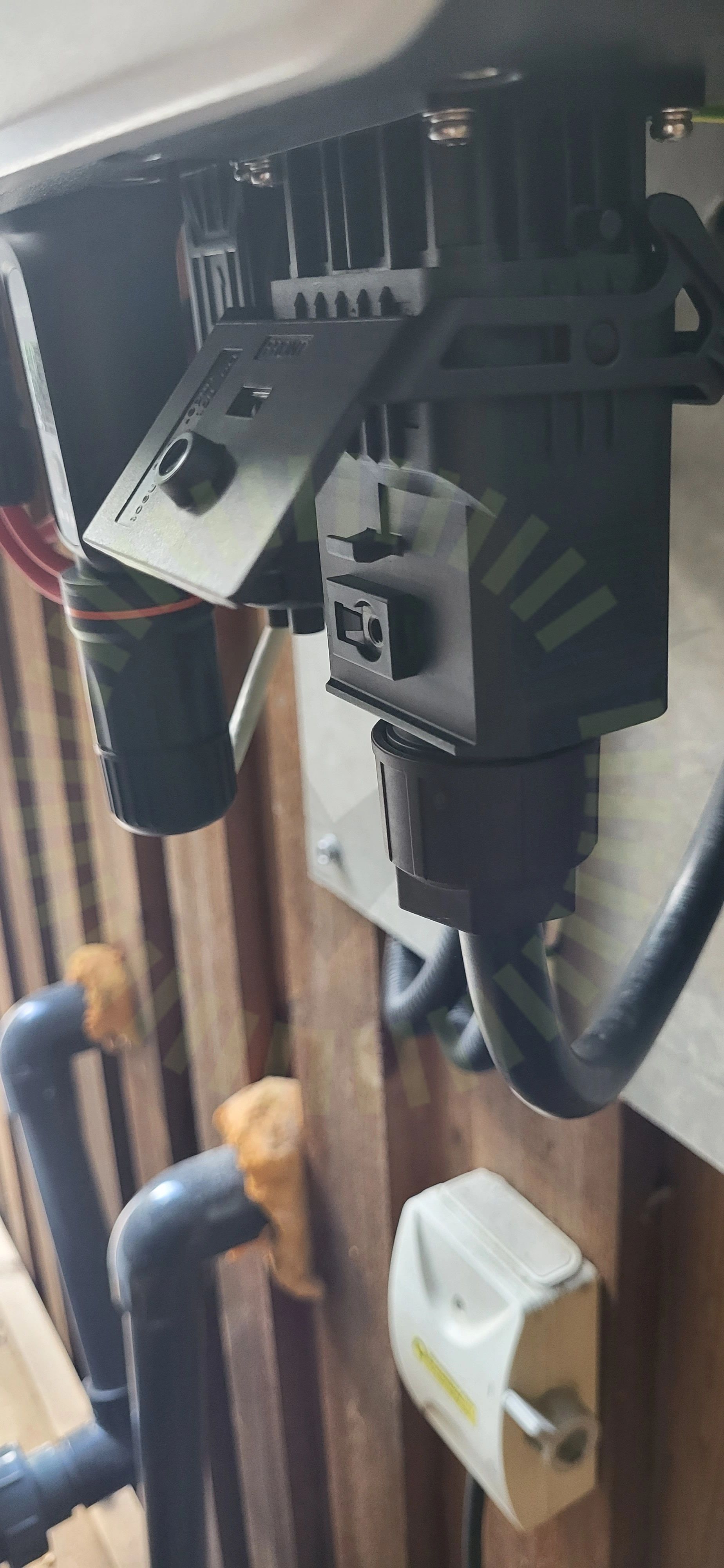

6.1 Förskruvning
Inte godkändkontakt ej fastsäkrad med skruv.
SG3.0-20RT-UEN-Ver18-202212, Sida 37-38
6.2 Skadat kablage
Inte godkändLedare i kapsling är skadad.
Godkända kontrollpunkter
32/35AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningJordning av chassiKabeldimensioneringLedare anslutnaLikspänningskomponenterMärkningPlaceringSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/35Strängdesign
