Besiktningsrapport

8.2

Installation genom

1KOMMA5°

Datum

19 oktober 2023

Ort

Väddö, Stockholms län

Skydd mot beröring

Klämmornas placering

Klämmornas överlappning

+ 9

86% godkända14% ej godkända

Om installationen

PanelerJinko: Tiger Neo N-type 54HL4-B

OptimerareSolarEdge: S-Serie

MontagesystemK2: Standing Seam Clamps: Single Rail

VäxelriktareSolarEdge: SE5-10K RWS

TillbehörUndercentral

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Godkända kontrollpunkter

3/3

AvtalMätprotokoll DCSträngschema

Tak 1, Jinko: Tiger Neo N-type 54HL4-B

Anmärkningar

4/17

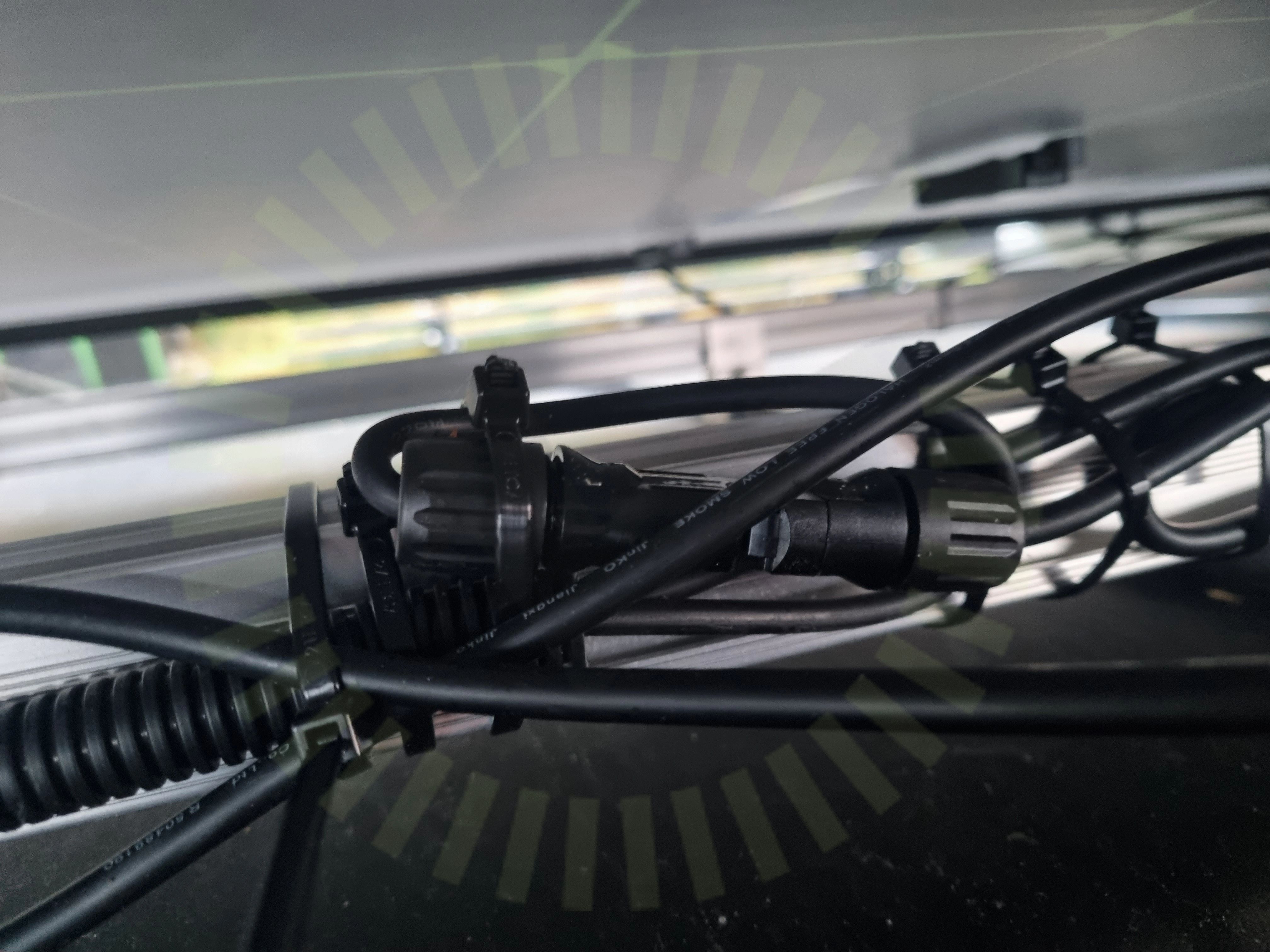

2.1 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

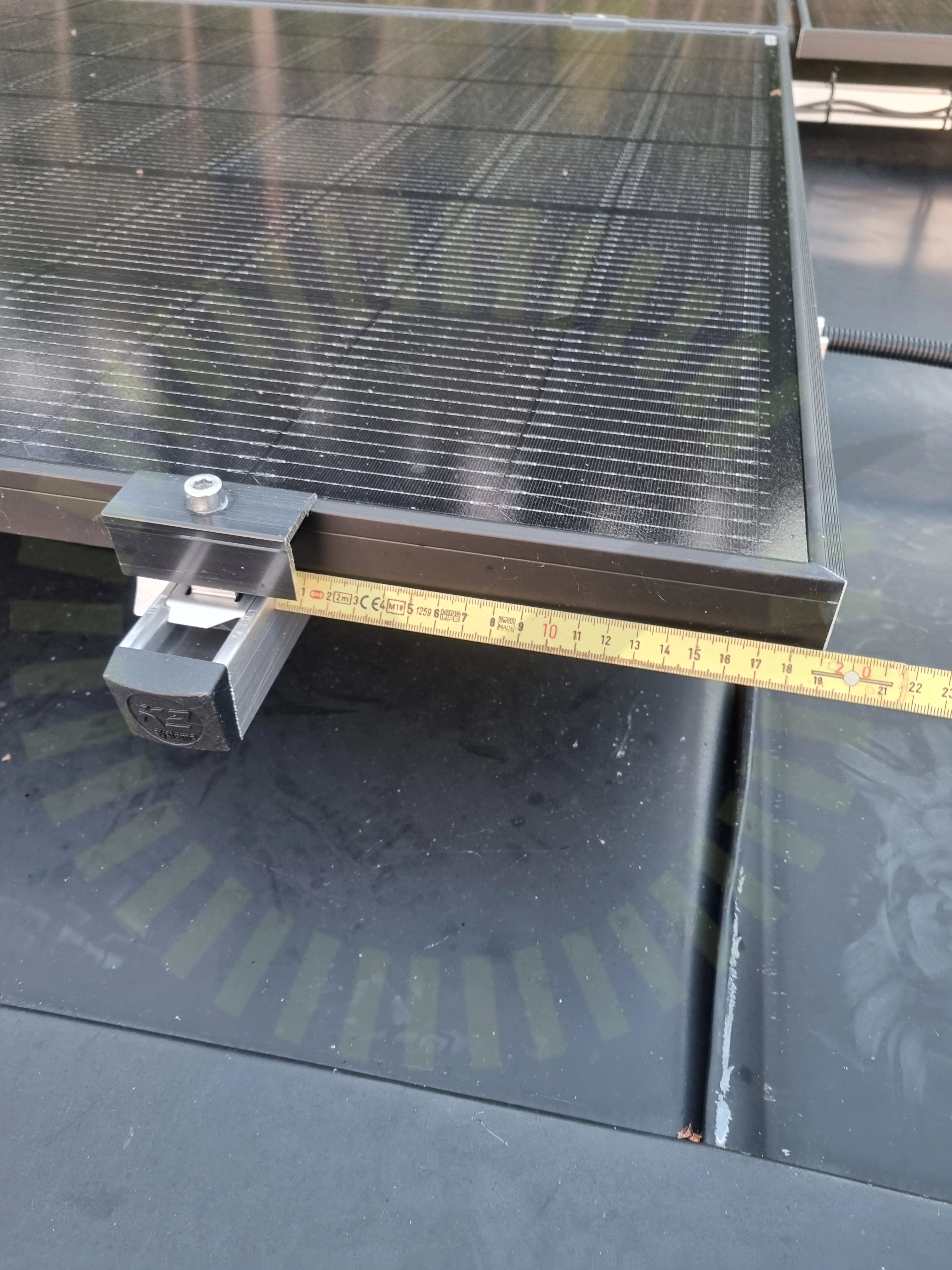

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Installation Manual Jinko IEC updated version 2023.07.20, sida 14-15

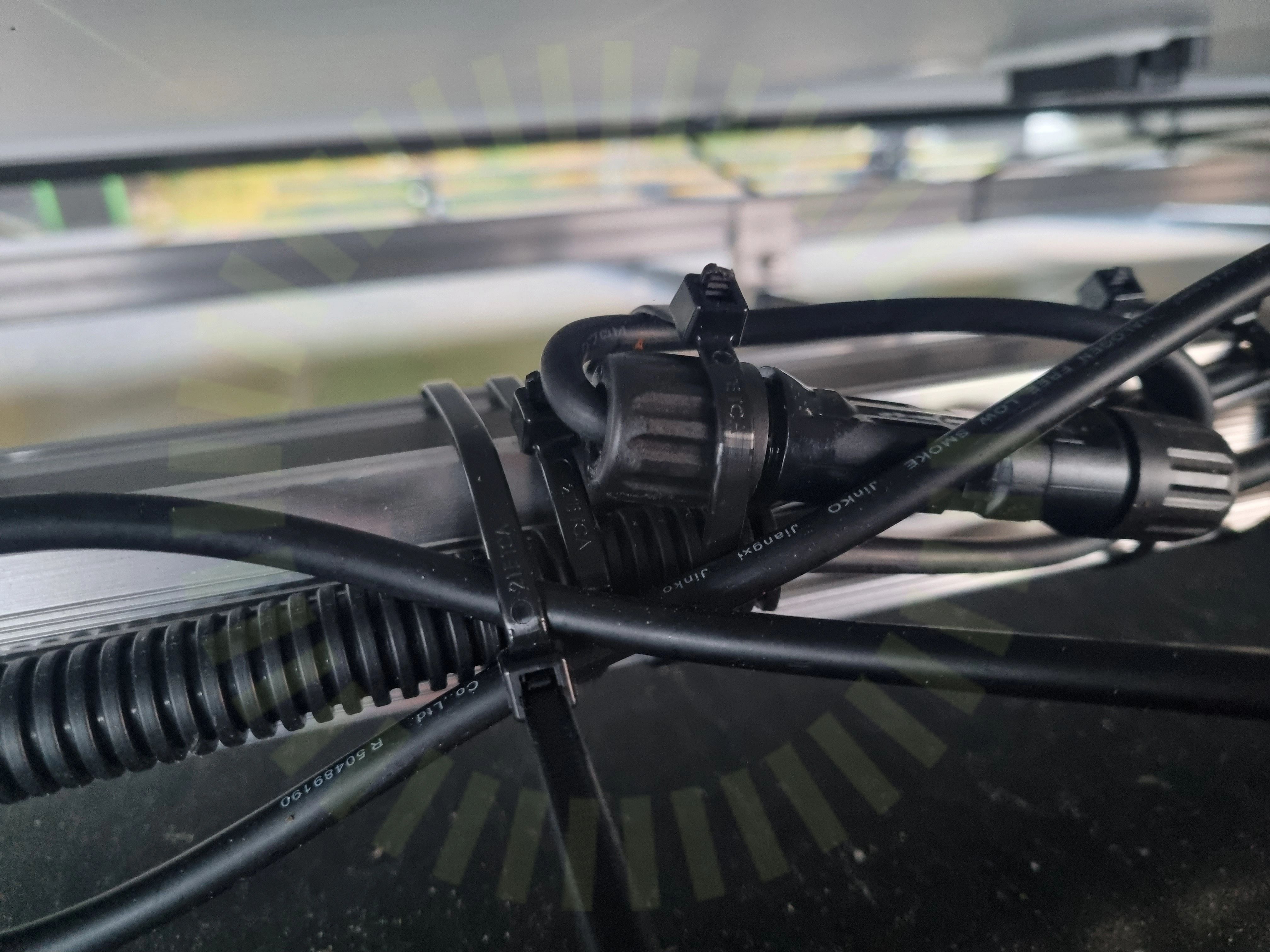

2.3 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon och ut från kopplingslåda.

SS 436 40 00 (522.8.3)

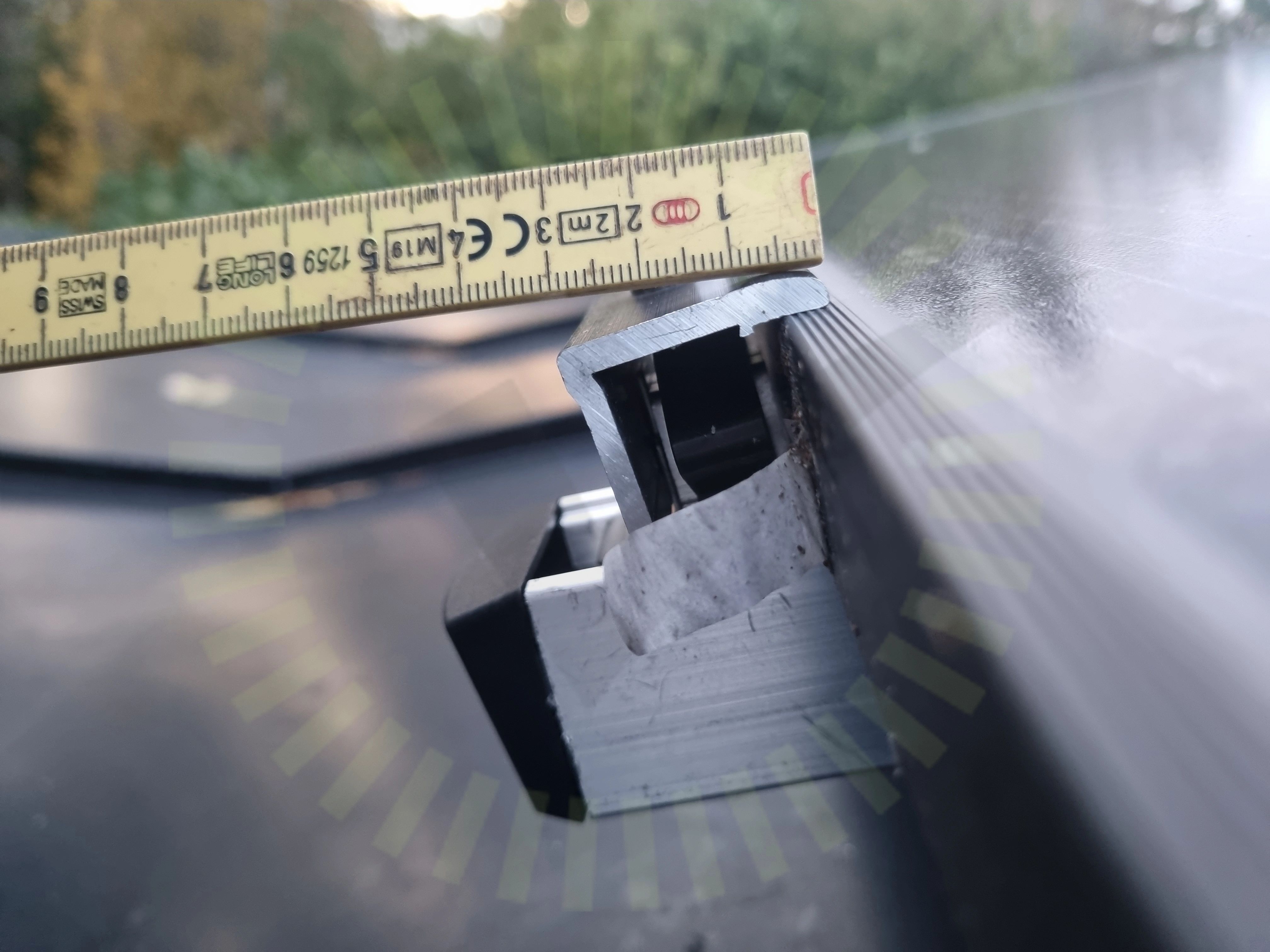

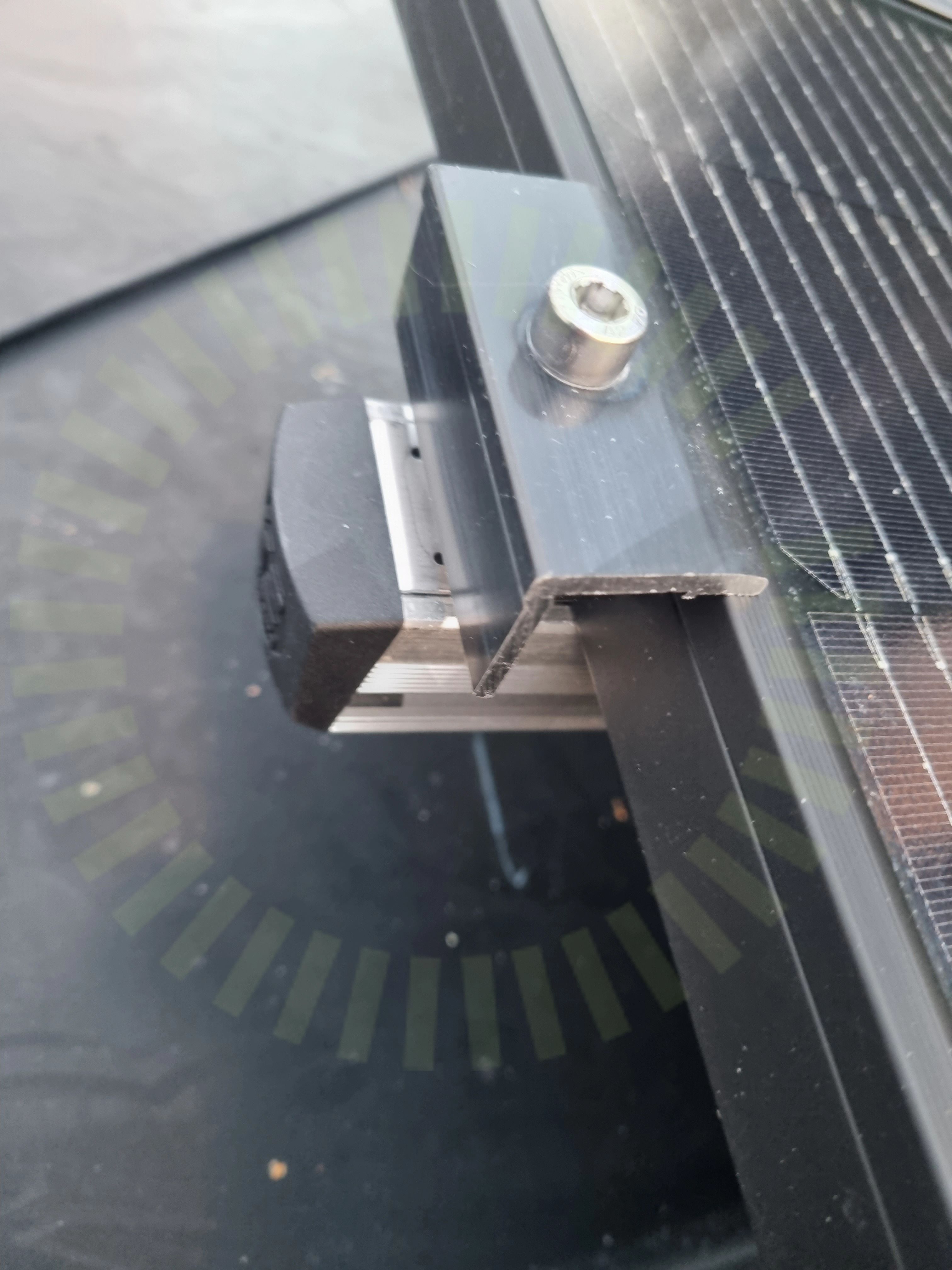

2.4 Klämmornas överlappning

Inte godkänd

Panelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.

Installation Manual Jinko IEC updated version 2023.07.20, sida 12

Godkända kontrollpunkter

13/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas storlekPanelramar separeradePunktbelastningSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning

Tak 1, K2: Standing Seam Clamps: Single Rail

Anmärkningar

6/25

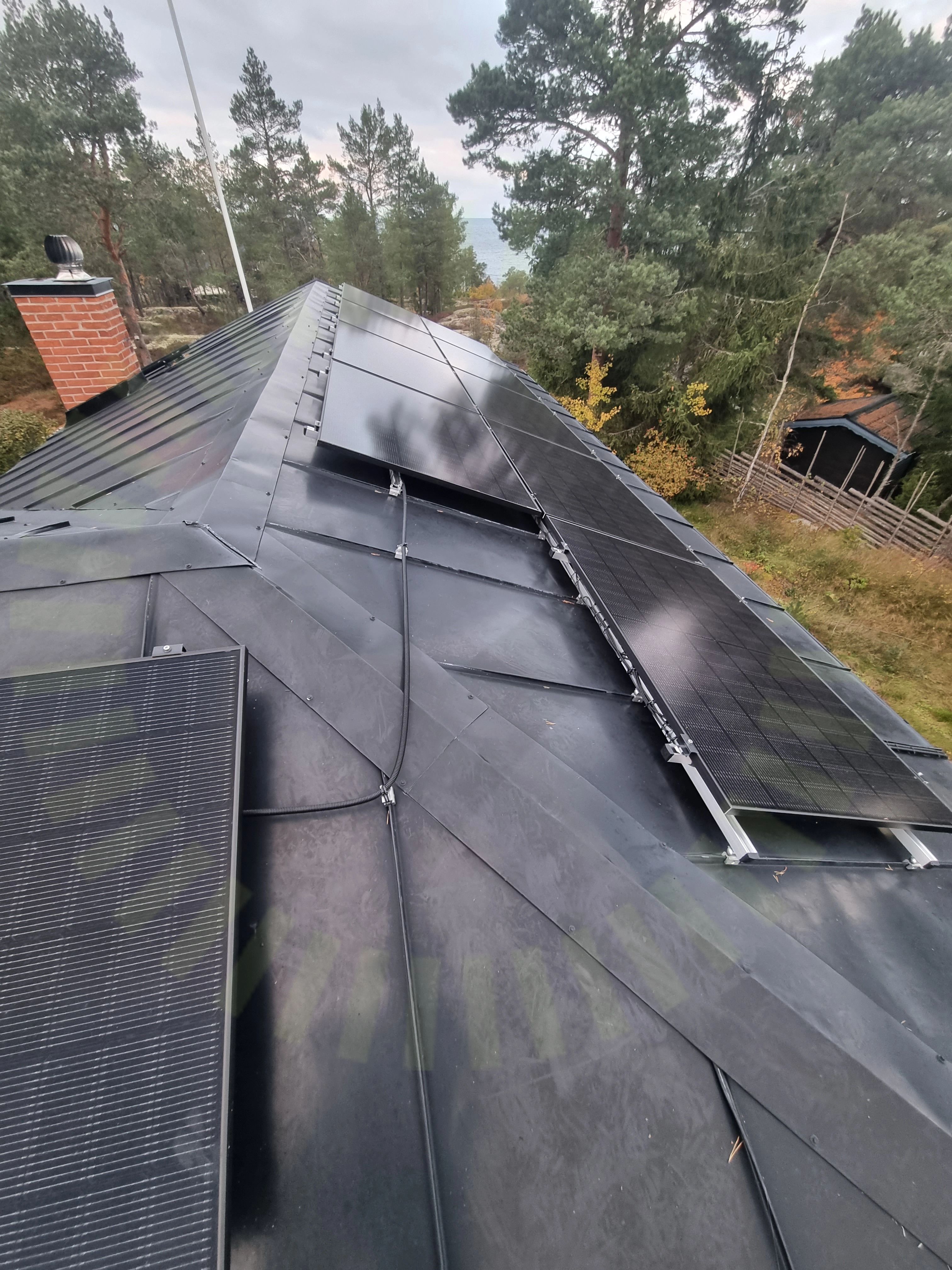

3.1 Kabeldragning mellan takytor

Inte godkänd

Kabeldragning mellan takytor är inte lämpligt fastsäkrad.

SS 436 40 00 (712.522.101)

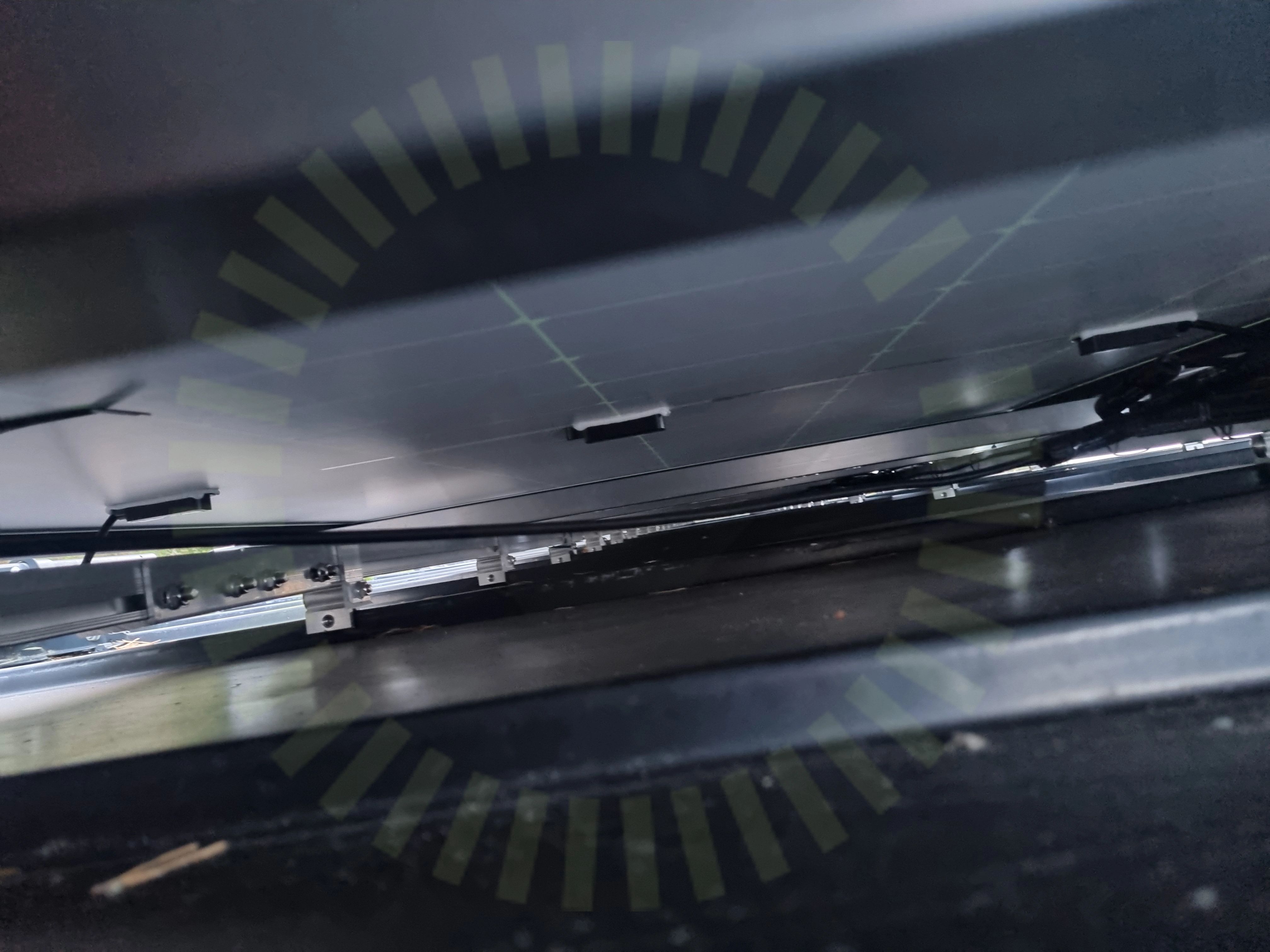

3.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

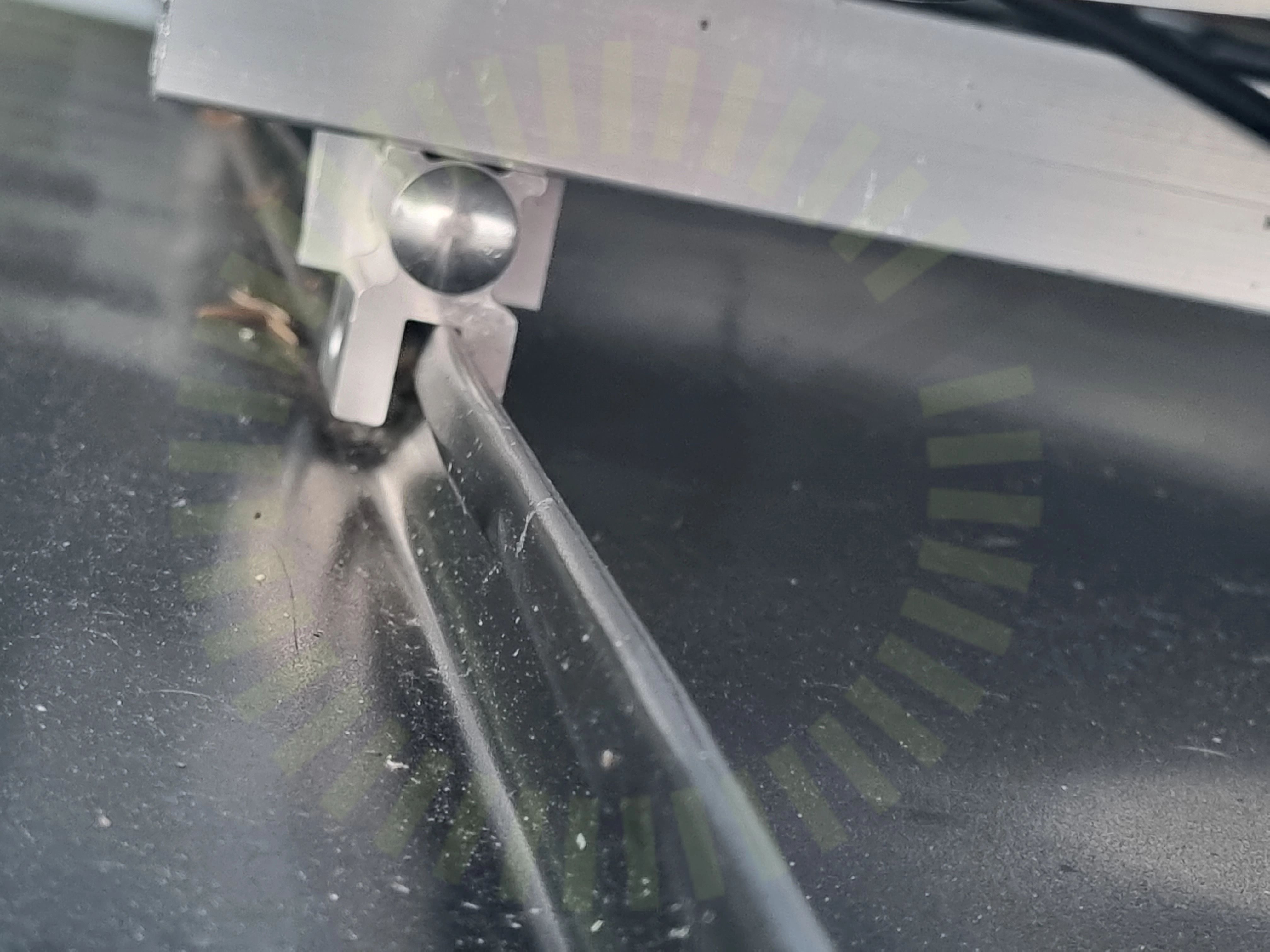

3.3 Klämmans kontakt med tak

Inte godkänd

Infästningen sitter inte korrekt monterad på falsen. Klämman är felplacerad kanten på klämman ska sitta på den sidan om falsen där kanten är

Standing Seam Clamps Assembly EN V4 | 1222, sida 8

3.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för kort

Standing Seam Clamps Assembly EN V4 | 1222, sida 14

3.5 Skenornas infästning korslager

Inte godkänd

Korsskenor är inte korrekt monterade. Pekar inte mot varandra

Standing Seam Clamps Assembly EN V4 | 1222, sida 15

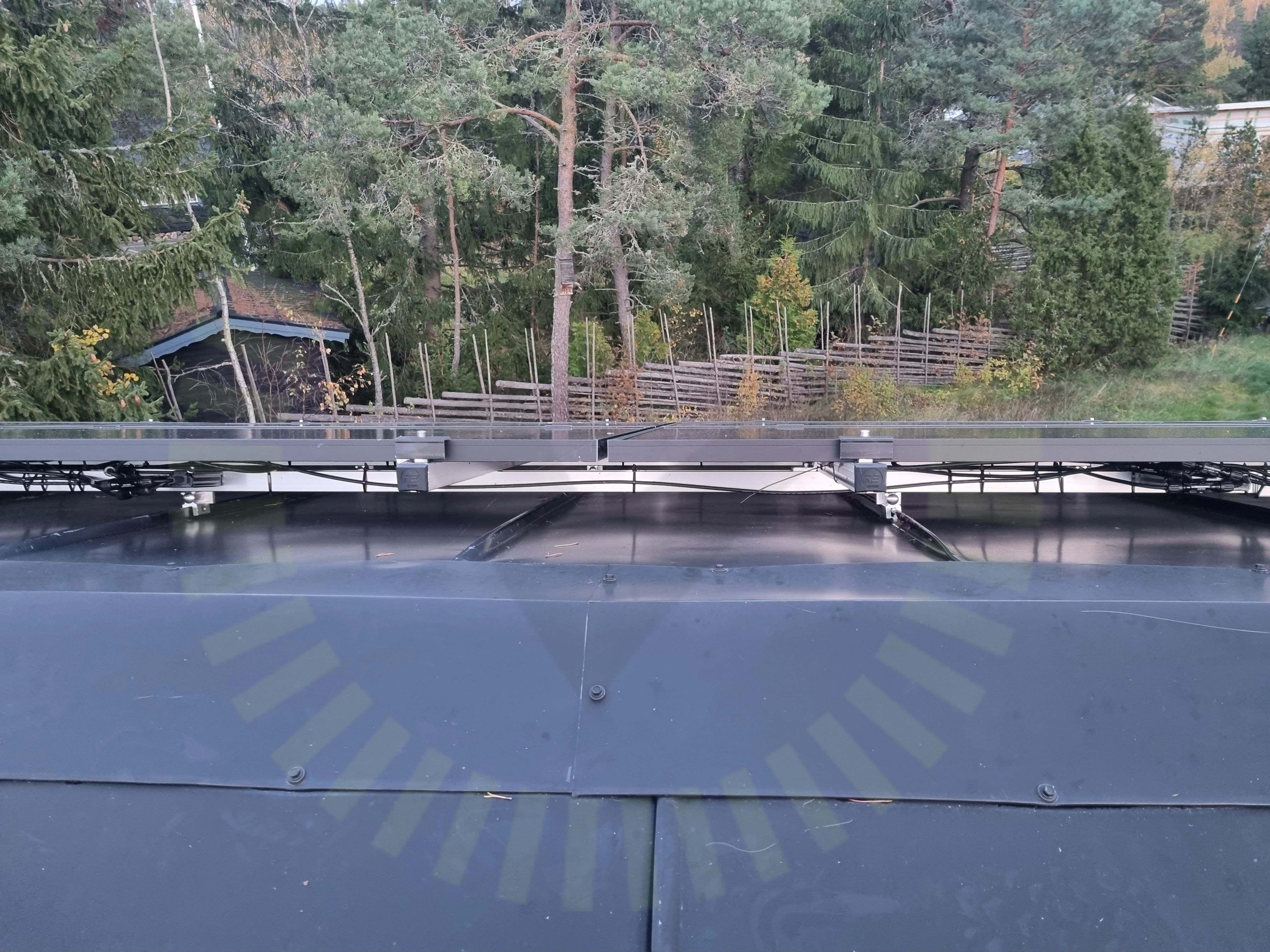

3.6 Termisk brytpunkt skenor

Inte godkänd

Termiskt brytpunkt saknas efter tillverkarens krav.

Standing Seam Clamps Assembly EN V4 | 1222, sida 17

Godkända kontrollpunkter

19/25

CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKlämmans placering i skenaMittklämmorPlaceringSkada på klämmorSkadorSkenornas infästningSkenornas överhängSkenornas överhäng korslagerSkenors avstånd till varandra korslagerSkenskarvarSkenskarvar korslagerSnö- och VindlastberäkningVal av klämmaVäderbeständigt materialÄndklämmor

Tak 1, SolarEdge: S-Serie

Anmärkningar

1/5

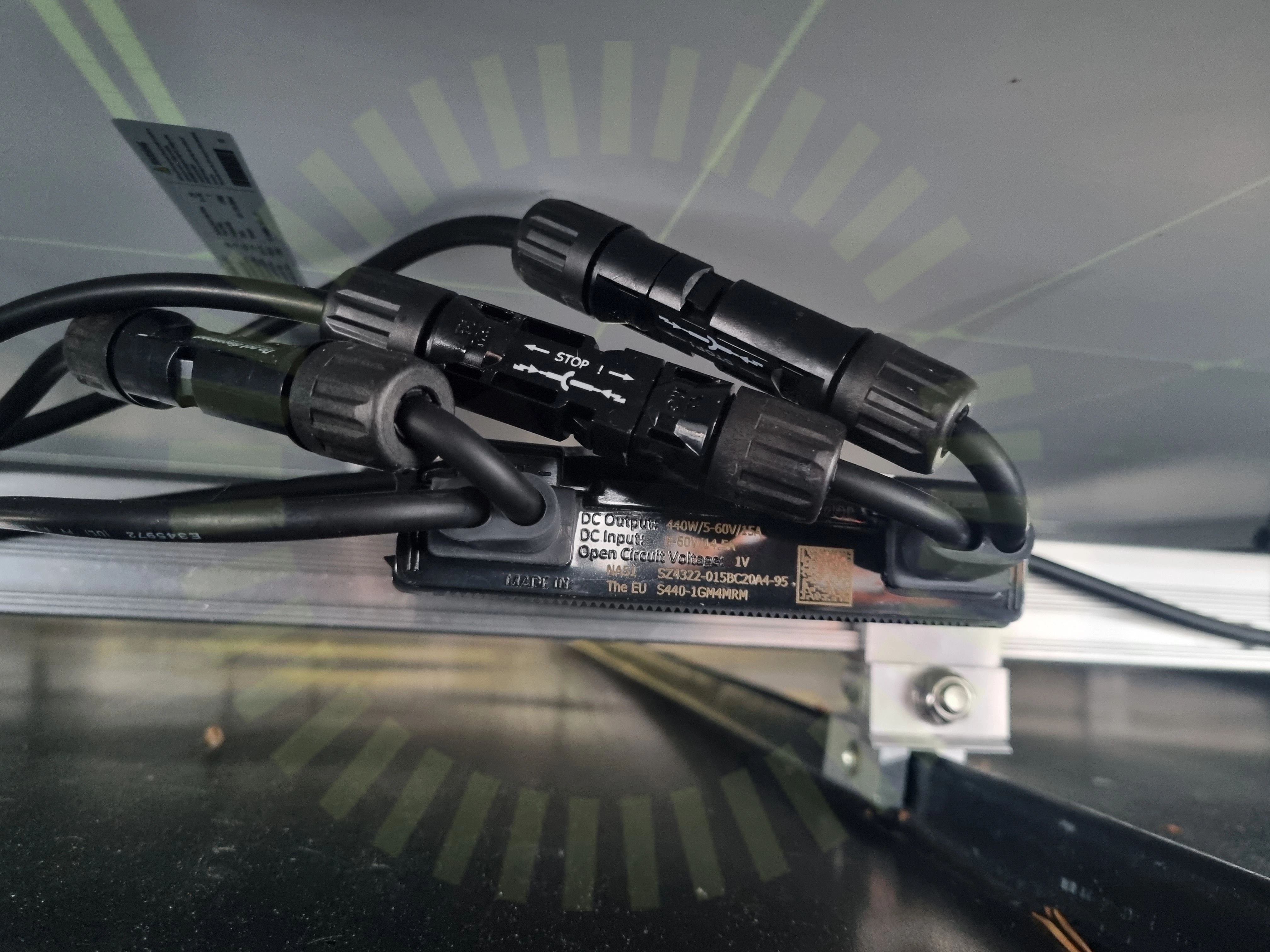

4.1 Dragavlastade

Inte godkänd

Kablage har för skarp böjradie från optimerarnas utgångar.

Godkända kontrollpunkter

4/5

Fastsäkring av produktKompatibilitetKontakterPlacering

Undercentral

Anmärkningar

1/7

5.1 Skydd mot beröring

Inte godkänd

Beröringsskydd är inte uppfyllt. Täcklock saknas.

Godkända kontrollpunkter

6/7

BöjradieFemledarsystemFörskruvningarInfästningIP-KlassningPlacering

Varselmärkning

Anmärkningar

1/5

6.1 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

3/5

Informering av solcellerMissvisande varselmärkningVarning för backspänning

Ej tillgängligt vid besiktning

1/5

Tillförlitligt fäst

Växelriktare

Anmärkningar

1/33

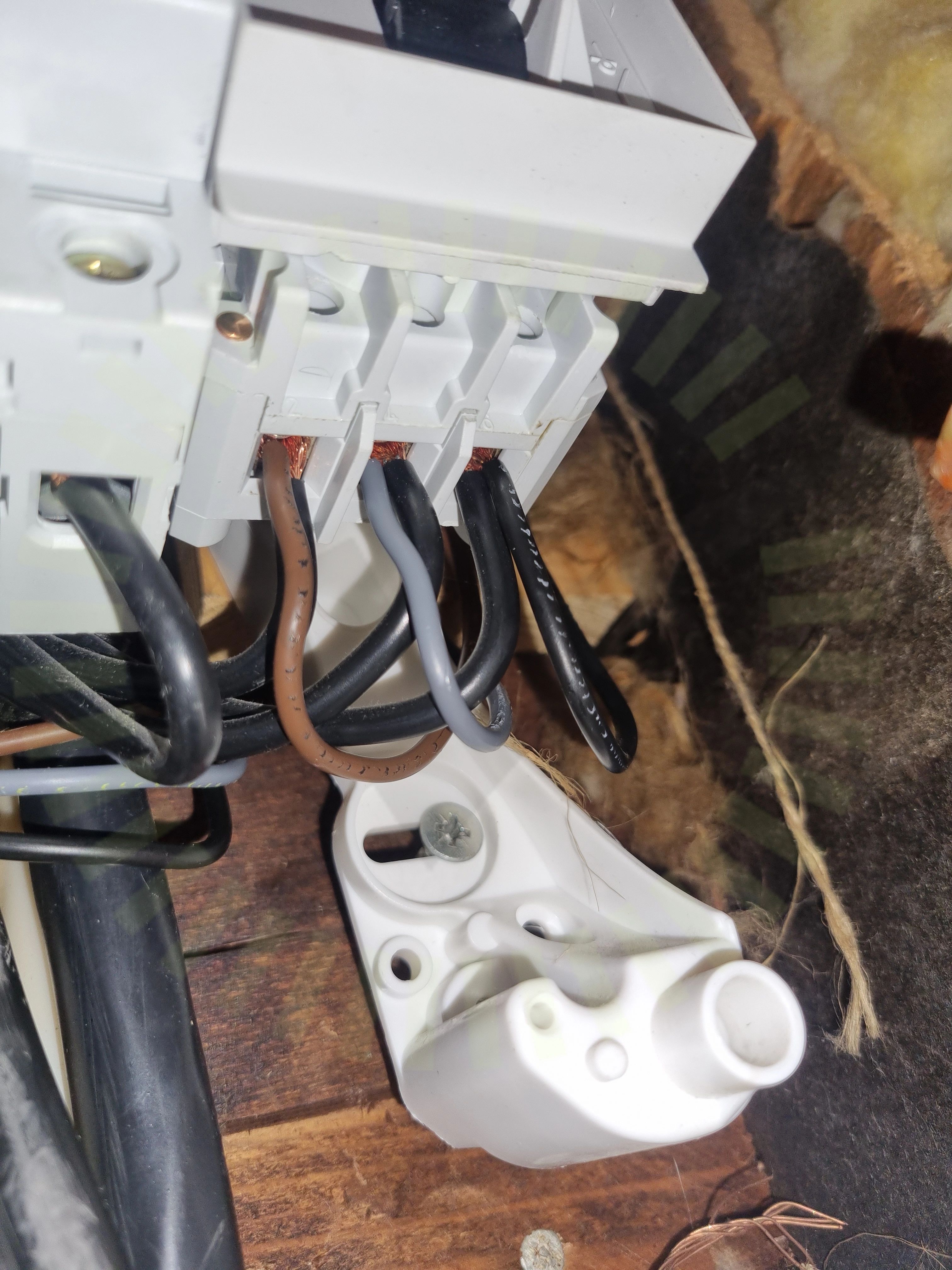

7.1 Anslutning av växelriktare

Inte godkänd

Växelriktaren är inte korrekt ansluten. Fel fasföljd

Godkända kontrollpunkter

30/33

AC BöjradieAC Kablage förläggningAnslutning av ledareAvståndDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDimensioneringDubbel matningEnkelisolerade ledareFörskruvningHuvudsäkringIdentifieringInfästningKabelKabeldimensioneringKontakterLikspänningskomponenterMekanisk påverkanSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetUtrymmeVentilationVinkelVäderbeständigt materialVärmeutvecklingVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/33

GenomföringarSträngdesign
