Besiktningsrapport

8.4

Installation genom

1KOMMA5°

Datum

18 april 2024

Ort

Varekil, Västra Götalands län

Takkrokarnas CC

PEN-ledare

DC Kontakter

+ 10

88% godkända12% ej godkända

Om installationen

Paneler1Komma5° - Fullblack

MontagesystemESDEC Lutande Panntak

VäxelriktareSunGrow: SH5-10RT

BatteriSunGrow: SBR(XXX)

TillbehörUndercentral

TillbehörCHINT: Sungrow DTSU666

Installerad av 1KOMMA5° som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

1/3

1.1 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

2/3

AvtalMätprotokoll DC

Batteri

Anmärkningar

1/15

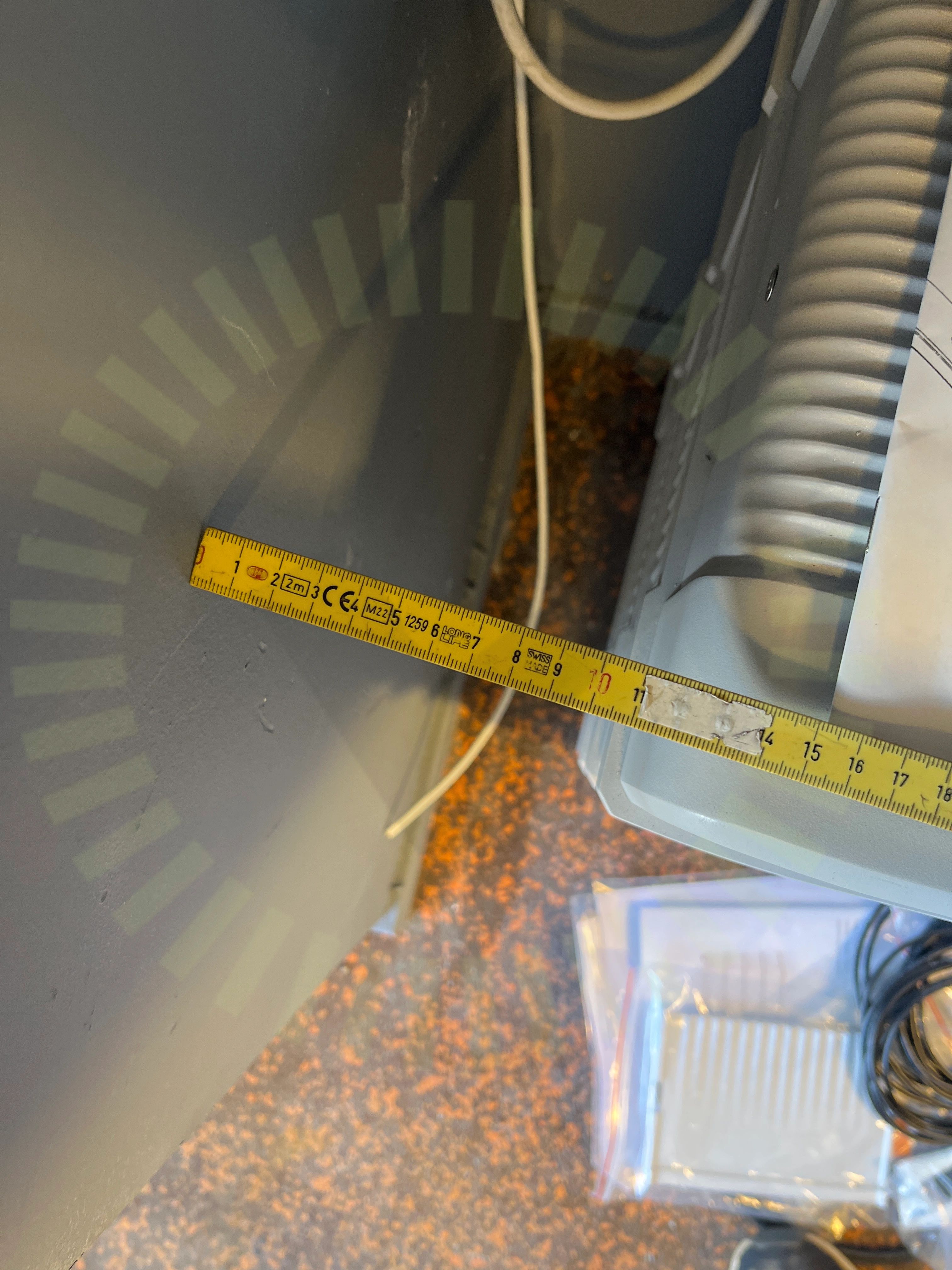

2.1 Närliggande objekt

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR064-256-UEN-Ver19-202302, Sida 15

Godkända kontrollpunkter

14/15

Batteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd

Smartmätare

Godkända kontrollpunkter

4/4

Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage

Tak 1, 1Komma5° - Fullblack

Anmärkningar

4/17

4.1 Föremål mot bakstycke

Inte godkänd

Föremål skaver mot panelens undersida.

1KOMMA5°: Module Installation manual EN 23.07, Sida 15

4.2 Kontaktdon

Inte godkänd

Kontakten ligger an mot takytan.

4.3 Spänningar i ram

Inte godkänd

Panelernas ram är monterade så spänningar skapas i ramen.

4.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

SS 436 40 00 (712.526)

Godkända kontrollpunkter

12/17

Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterKlämmornas placeringKlämmornas storlekKlämmornas överlappningKopplingslåda böjradiePanelkablaget böjradiePanelramar separeradeSkador på panelSkugga

Ej tillgängligt vid besiktning

1/17

Strängförläggning

Tak 1, ESDEC Lutande Panntak

Anmärkningar

5/24

5.1 Dräneringskanal

Inte godkänd

Mittklämmans dräneringskanal är inte vänd neråt.

Tillverkarens anvisningar

5.2 Takgenomföring

Inte godkänd

Dokumentation som styrker vald metod för takgenomföring saknas.

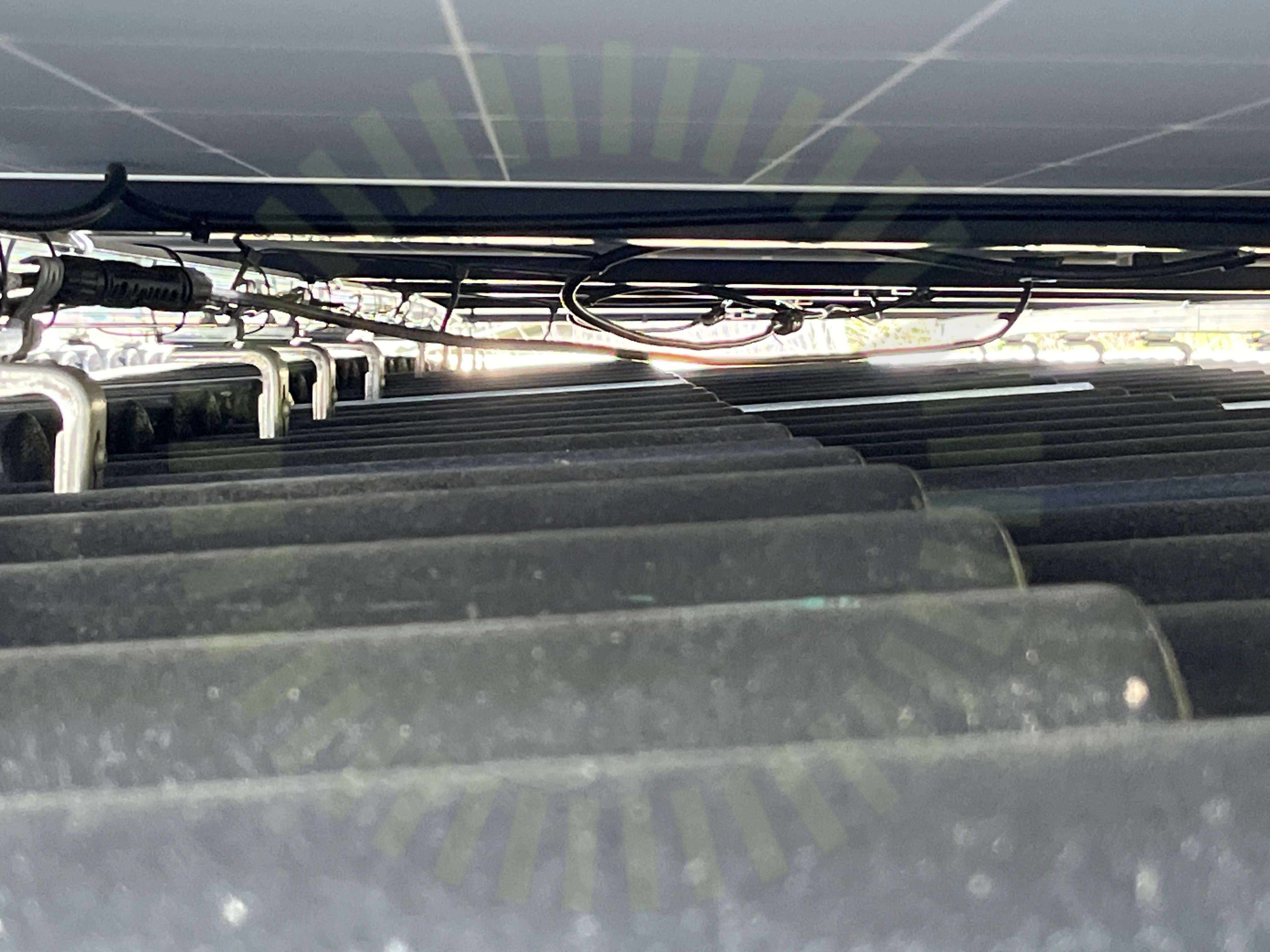

5.3 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)

5.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker inte ut tillräckligt från panel. Ska vara minst 20 mm.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24

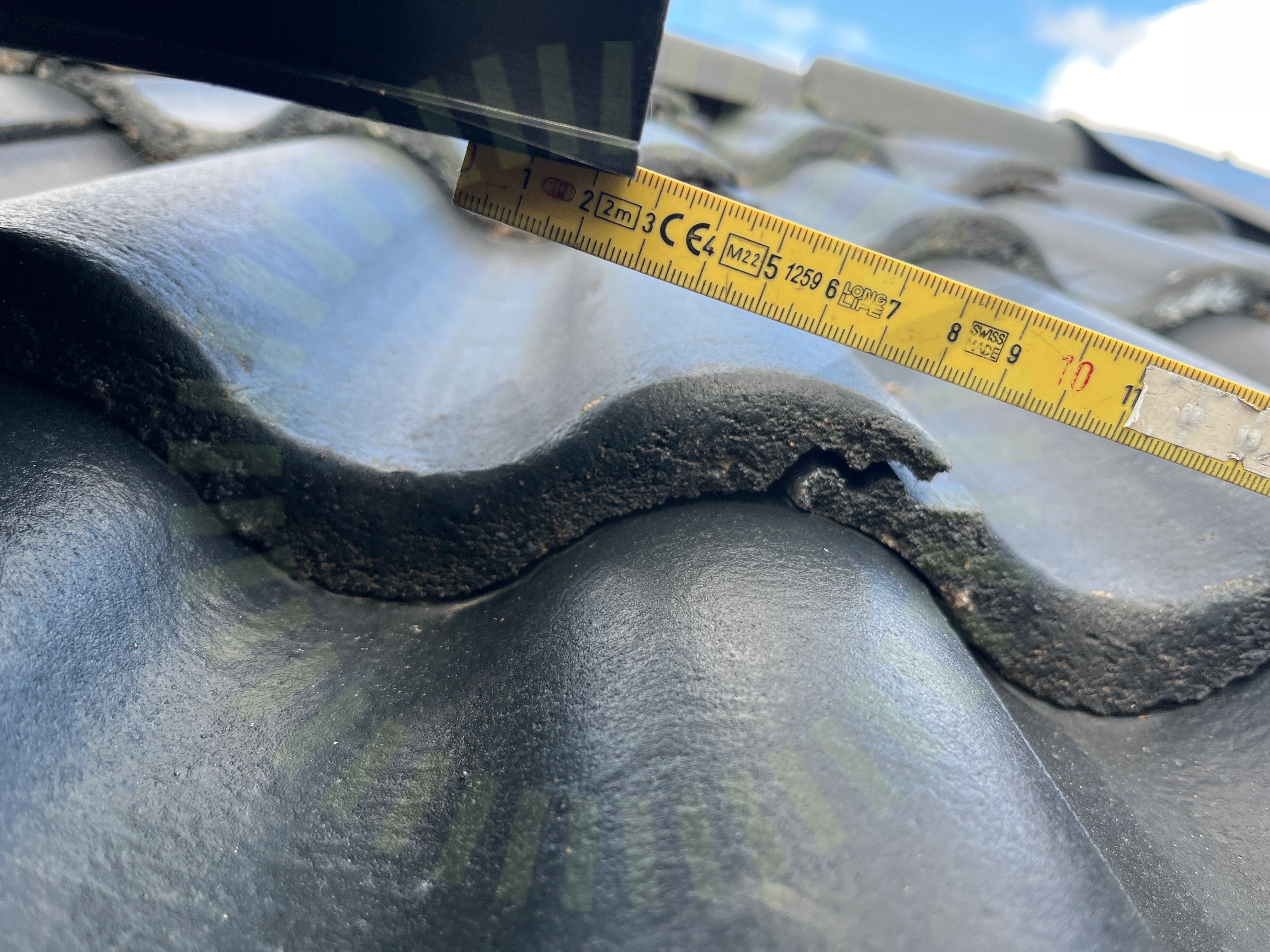

5.5 Takkrokarnas CC

Inte godkänd

Krokar är monterade med längre avstånd mellan varandra än det maximala måttet som anges i lastberäkningen.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/24

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenornas infästningSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Undercentral

Anmärkningar

1/6

6.1 PEN-ledare

Inte godkänd

Installation utförd med fyrledarsystem. PEN ledare har felaktig dimension och är inte korrekt uppmärkt. Detta gäller emellan plintarna.

SS 436 40 00, utgåva 4 (543.4.1)

Godkända kontrollpunkter

5/6

InfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Godkända kontrollpunkter

4/4

Informering av solcellerMissvisande varselmärkningVarning för backspänningVarning för likspänning

Växelriktare

Anmärkningar

3/36

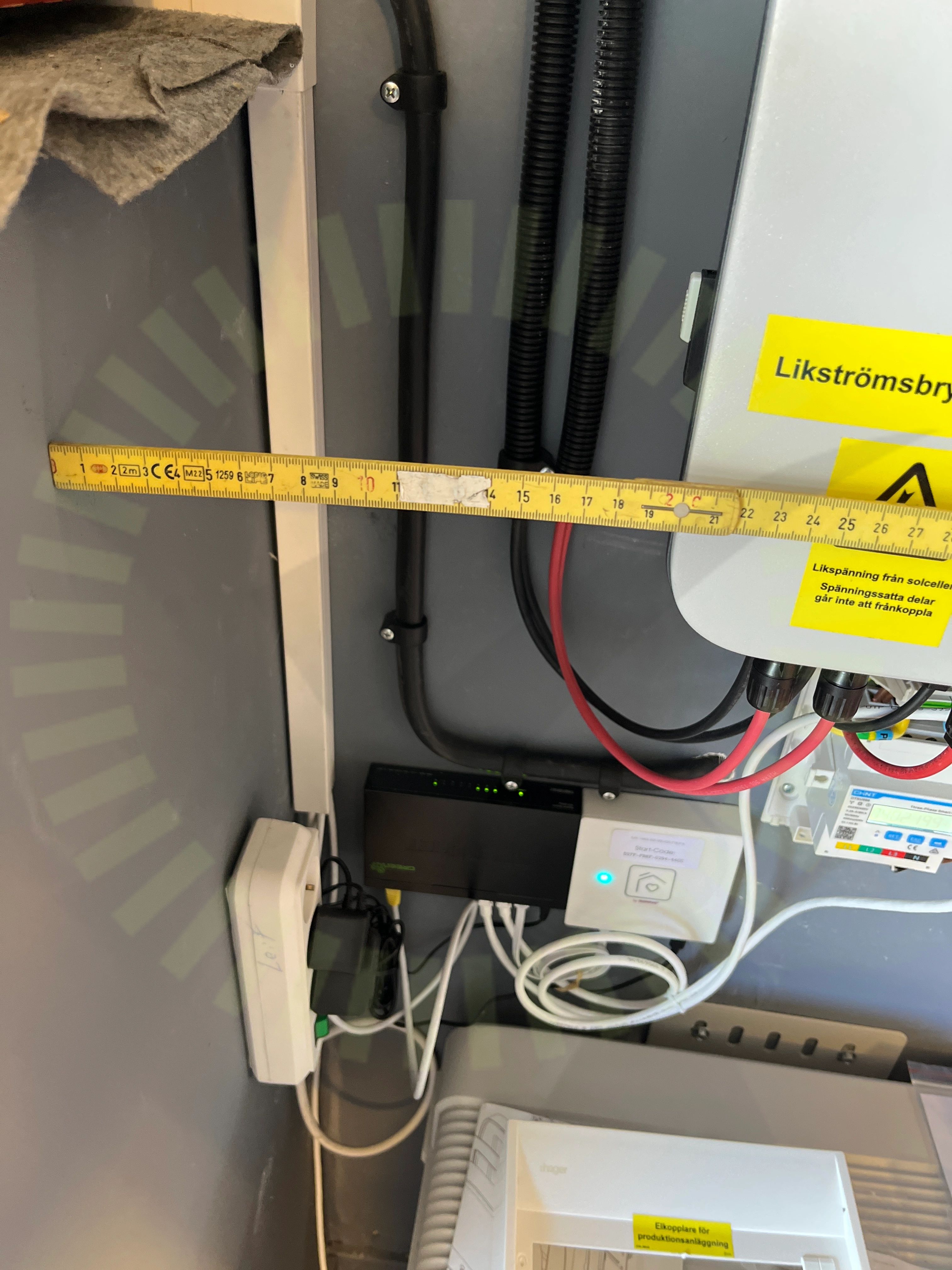

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36

8.2 DC Kontakter

Inte godkänd

Förskruvningen är bottnad.

STÄUBLI MA231 ver 03.2023 sid 10

8.3 Identifiering

Inte godkänd

Märkning saknas för växelriktarens säkringar. Det är inte tydligt vad säkringen är till.

SS 436 40 00 (514.1)
