Besiktningsrapport

8.1

Installation genom

Raymond

Datum

11 maj 2023

Ort

Tygelsjö, Skåne län

Skenornas infästning

Klämmornas placering

Skenornas överhäng

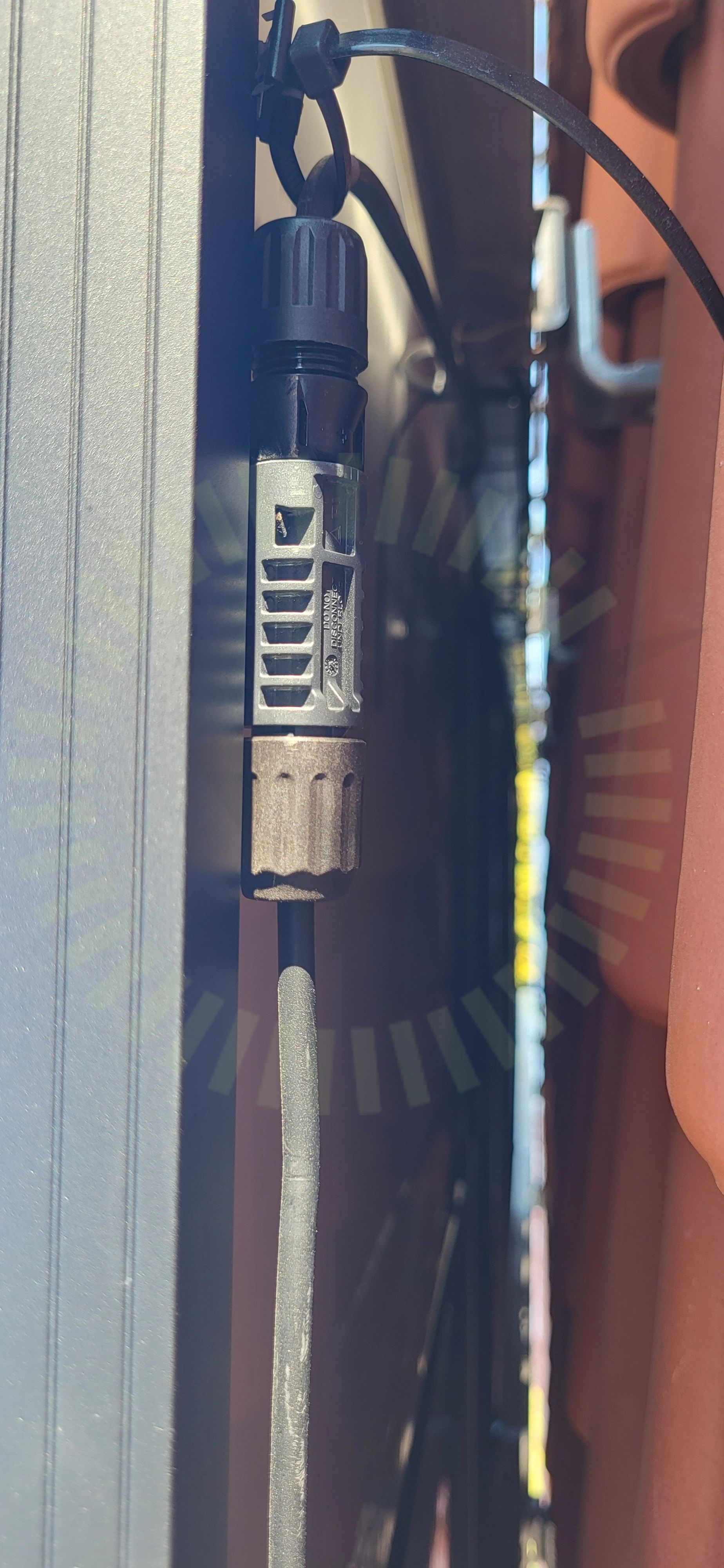

+ 6

86% godkända14% ej godkända

Om installationen

PanelerGruppSol: Sverigepanelen 410W Dubbelglas

OptimerareFerroAmp: SSO 8kW

MontagesystemESDEC Lutande Panntak

VäxelriktareFerroAmp: FerroAmp 14kVA

TillbehörDistributionsbox

TillbehörSäkerhetsbrytare AC

Installerad av Raymond som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Distributionsbox

Godkända kontrollpunkter

7/7

BrytareBöjradieFörskruvningarInstallationPlaceringTermisk påverkanYttre påverkan

ESDEC Lutande Panntak

Anmärkningar

6/26

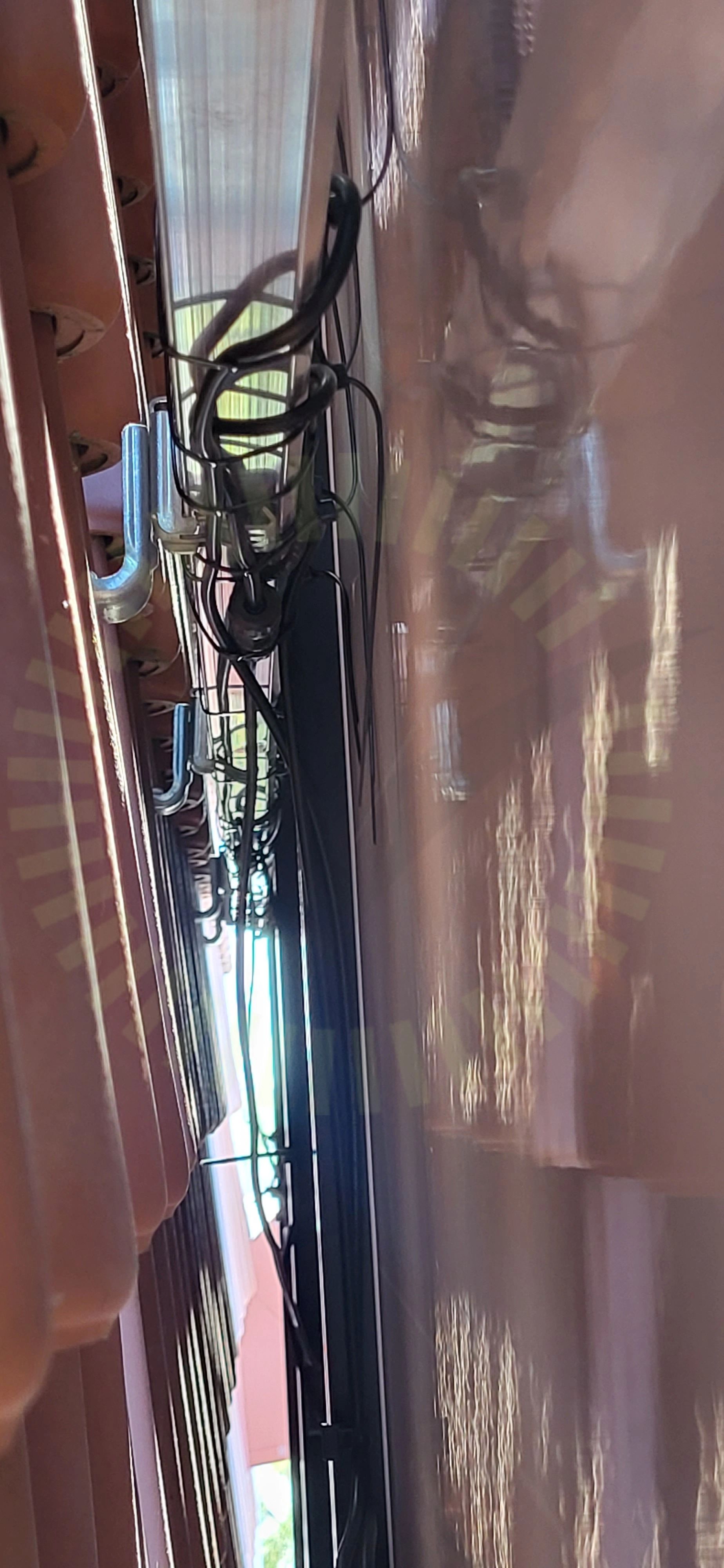

2.1 Kabeluppfästning

Inte godkänd

Kablage är ej uppfäst på långa sträckor.

SS 436 40 00 (712.521.101 och 522.8.4)

2.2 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

2.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

2.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas.

Tillverkarens montageanvisningar

2.5 Ändklämmor

Inte godkänd

Panelens slutfäste är inte installerat enligt tillverkarens anvisningar. Fäste glipar.

2.6 Takkrokarnas CC

Inte godkänd

Lastberäkning saknas. Uppmätt mått 700mm.

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/26

DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans dräneringskanalKlämmans placering i skenaLäktinfästningMittklämmorPanelramens höjdPanelstorlekSkadorSkenans utstick för klämmaSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt material

Ej tillgängligt vid besiktning

1/26

Takgenomföring

FerroAmp: FerroAmp 14kVA

Anmärkningar

3/37

3.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

ELSÄK-FS 2022:1 (3 kap. 6 §)

3.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

ELSÄK-FS 2022:1 (3 kap. § 6)

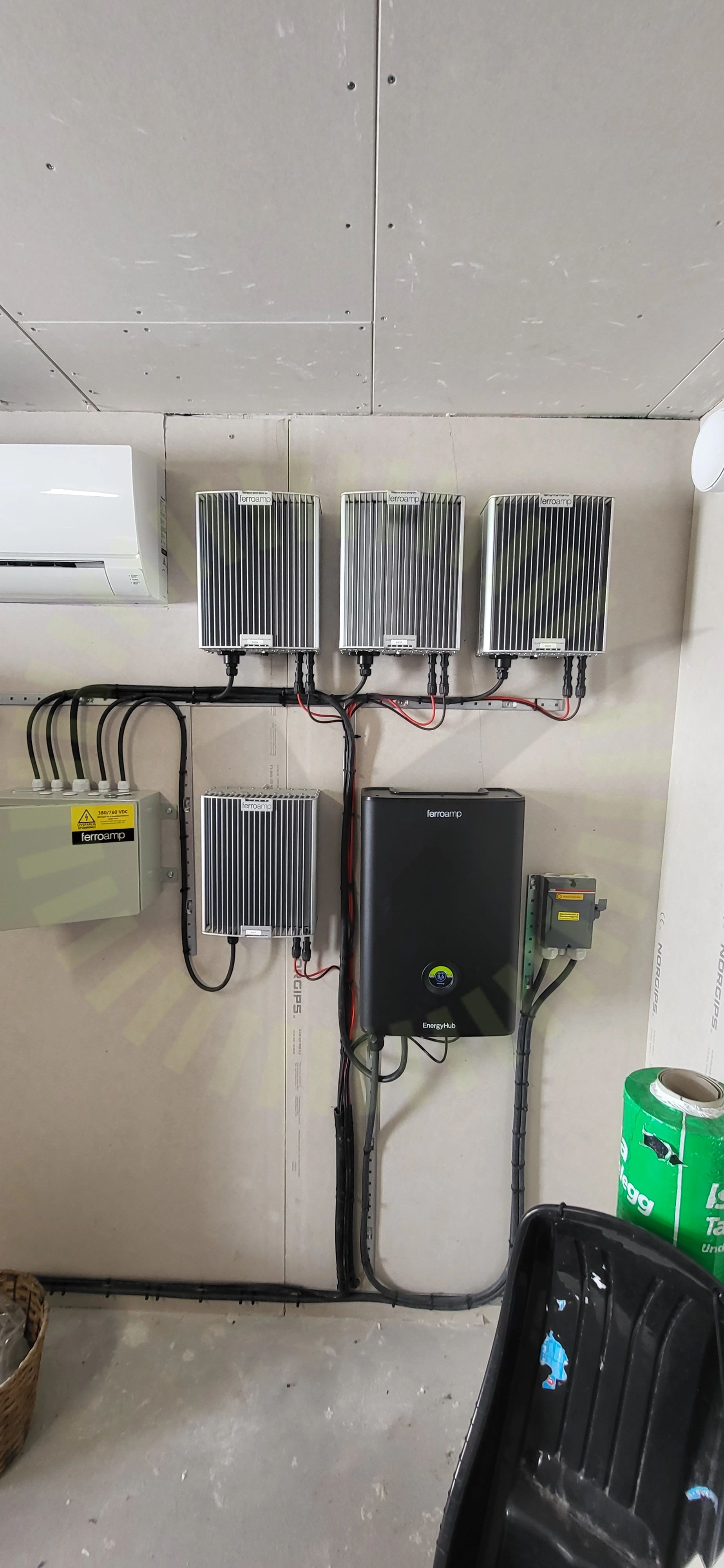

3.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

33/37

AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvståndAvtalDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningInternetKabelKabeldimensioneringLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningSkadat kablageStrömtransformatorerSäkringTillförlitligt fästUppskalad ledareVarning för backspänningVentilationVinkelVäderbeständigt materialVärmeutveckling

Ej tillgängligt vid besiktning

1/37

Strängdesign

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9

Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling

GruppSol: Sverigepanelen 410W Dubbelglas

Anmärkningar

4/13

5.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade.

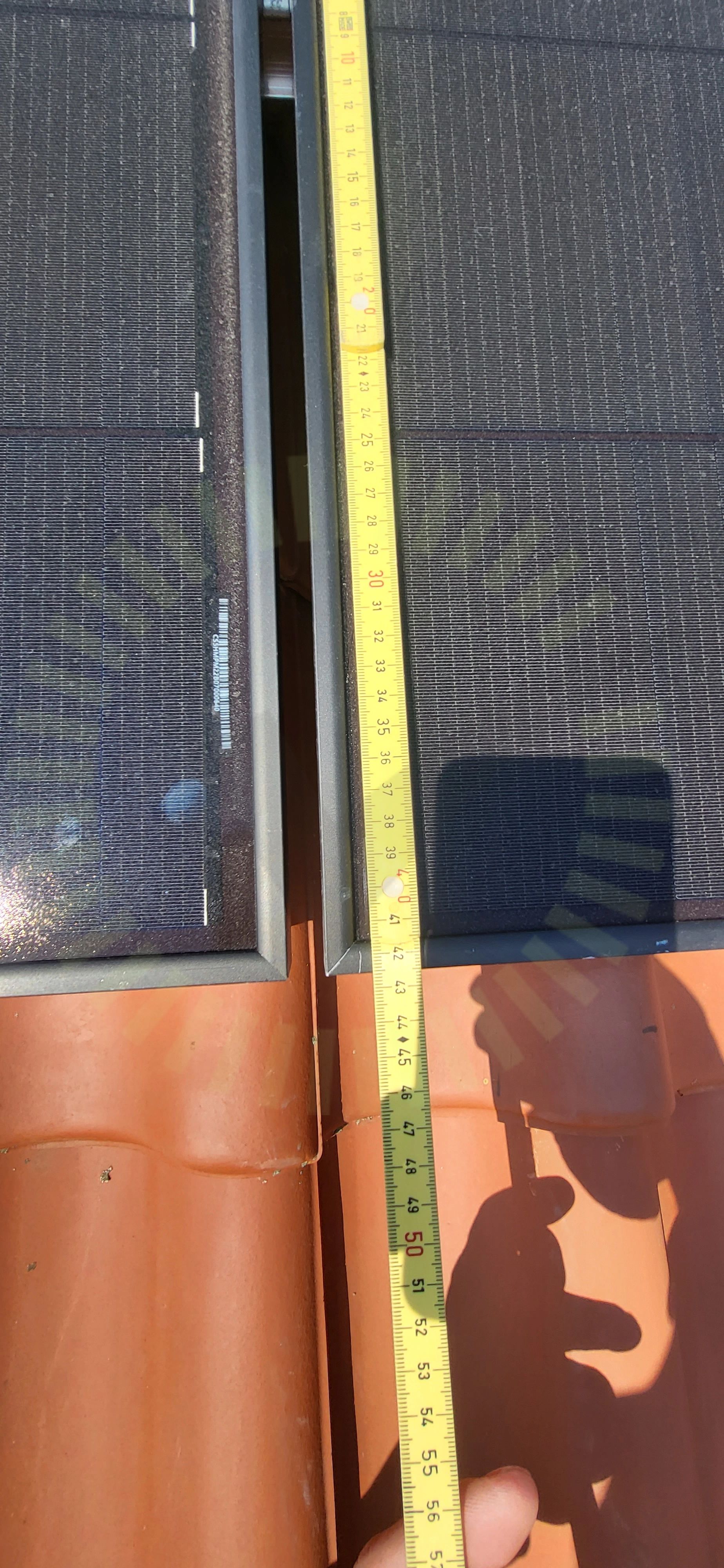

5.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon.

Infästningsinstruktioner Sverigepanelen

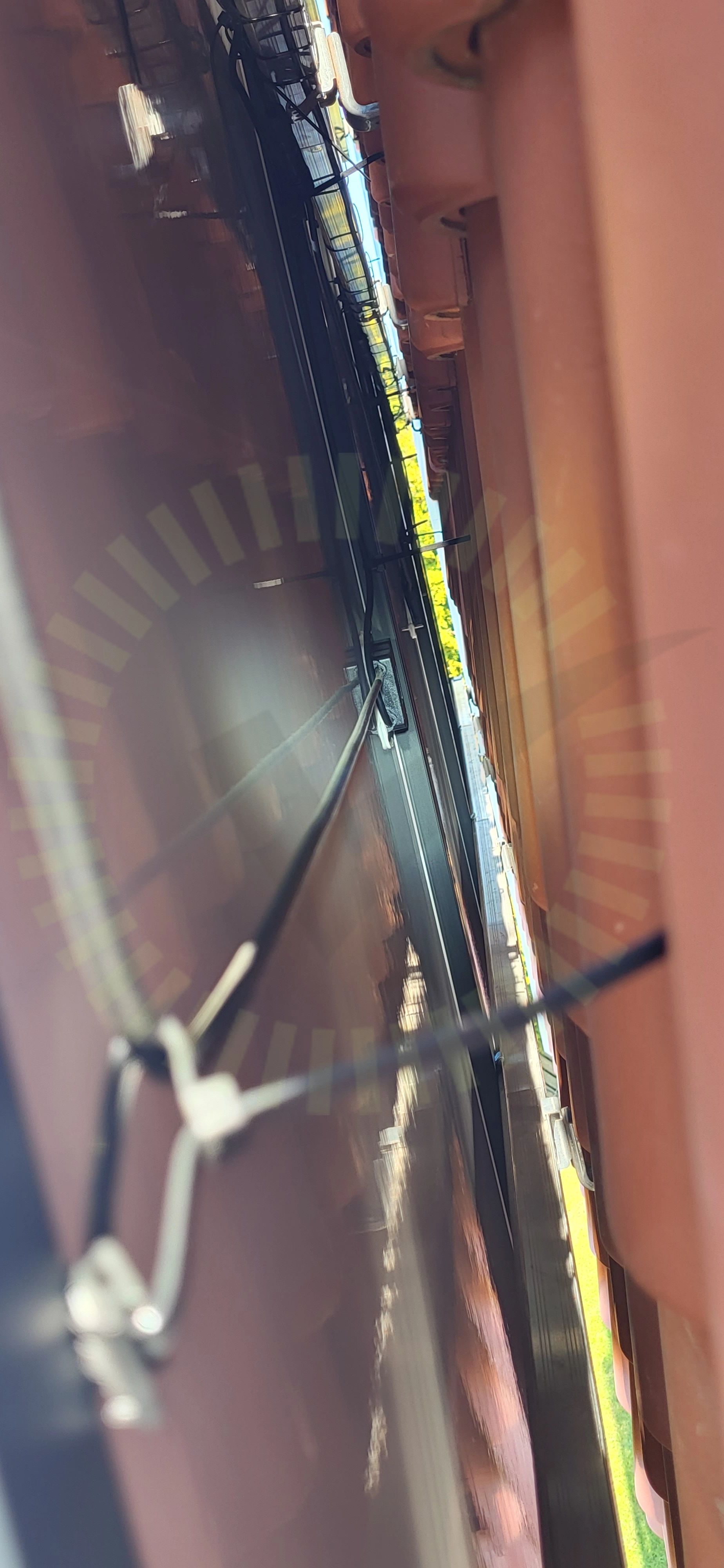

5.3 Kopplingslåda

Inte godkänd

Kablaget sitter för spänt från kopplingslådan till skenan.

5.4 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

8/13

DräneringshålKlämmornas överlappningPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Ej tillgängligt vid besiktning

1/13

Föremål mot bakstycke

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6

BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, GruppSol: Sverigepanelen 410W Dubbelglas

Anmärkningar

1/1

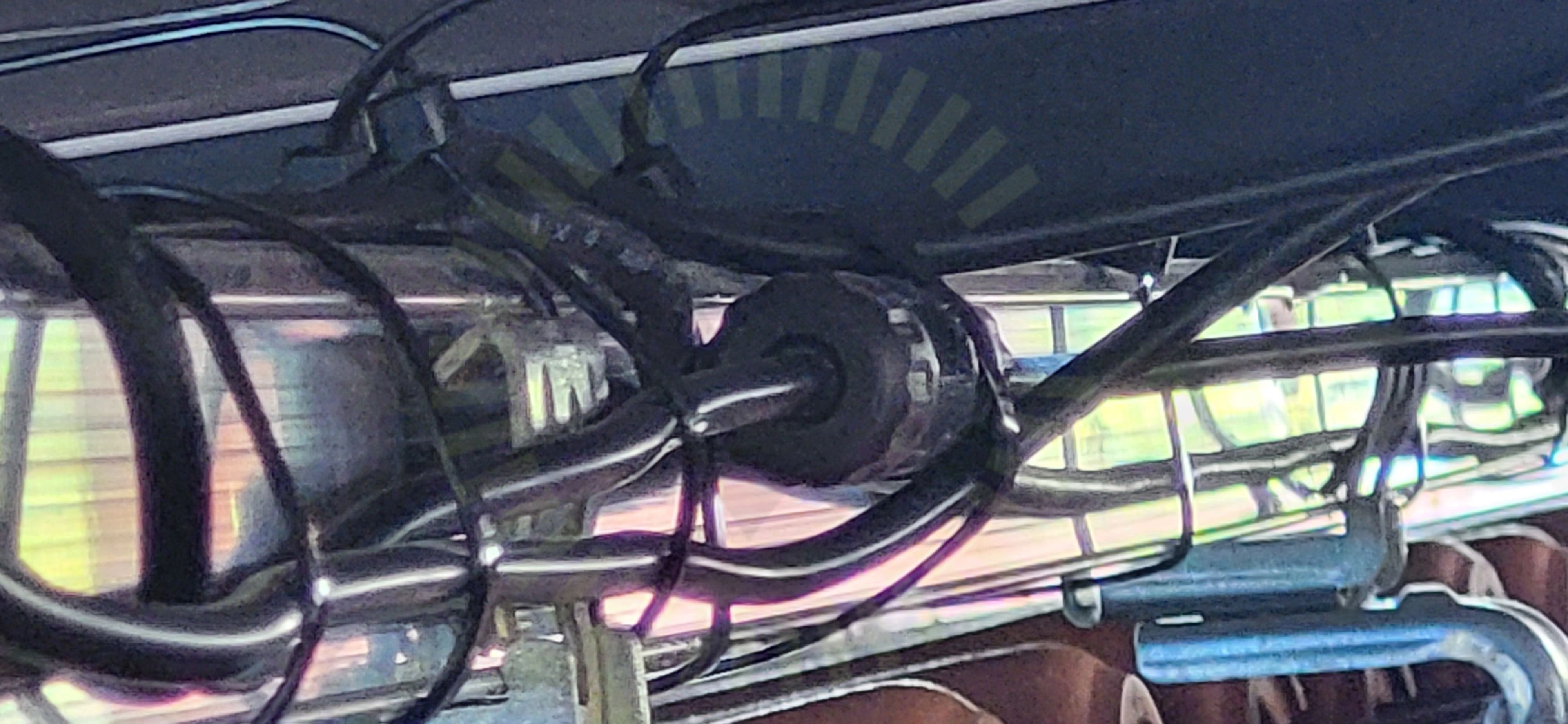

7.1 Kontaker

Inte godkänd

Buntband är placerade över kontakter.

Tillverkarens anvisningar.
