1.1 Mätprotokoll DC
Inte godkändMätningar av DC strängar saknas.
Besiktningsrapport
7.8
Installation genom
Solsystem Sverige AB
Datum
7 augusti 2023
Ort
Åsa, Hallands län
81% godkända19% ej godkända
Om installationen
Paneler DMEGC: DM(XXX)M10-72HBB/-V
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSAJ: R5 3-20K-T2
TillbehörUndercentral
Installerad av Solsystem Sverige AB som har ett medelhögt snittbetyg på 8.4 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
2/31.2 Strängschema
Inte godkändSträngschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.
Godkända kontrollpunkter
1/3Avtal
Tak 1, DMEGC: DM(XXX)M10-72HBB/-V
Anmärkningar
6/15

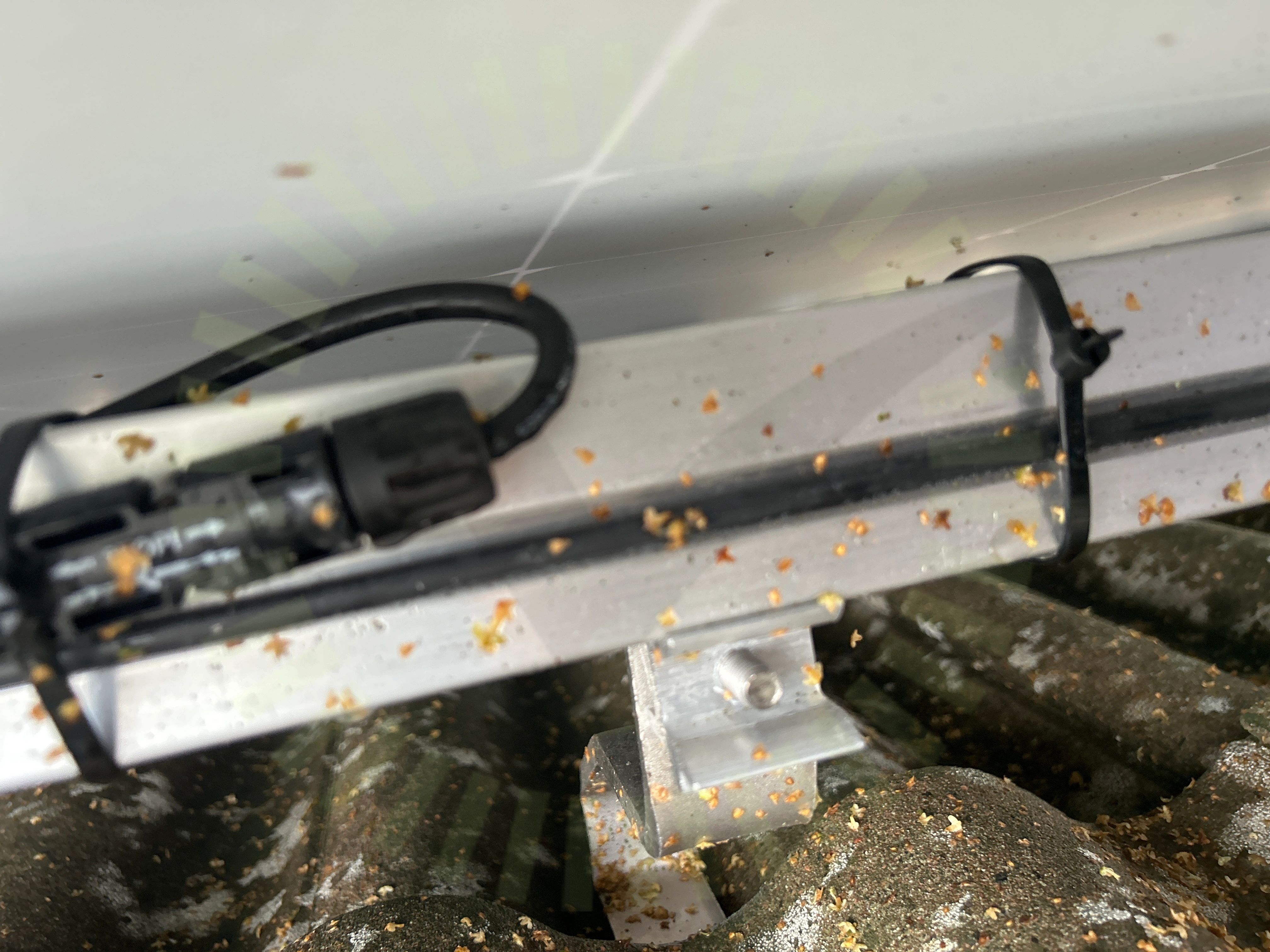

2.1 Panelkablagets böjradie
Inte godkändMinsta tillåtna böjradie för DMEGC panelkablar är 60 mm.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 7
2.2 Fästens placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 10.

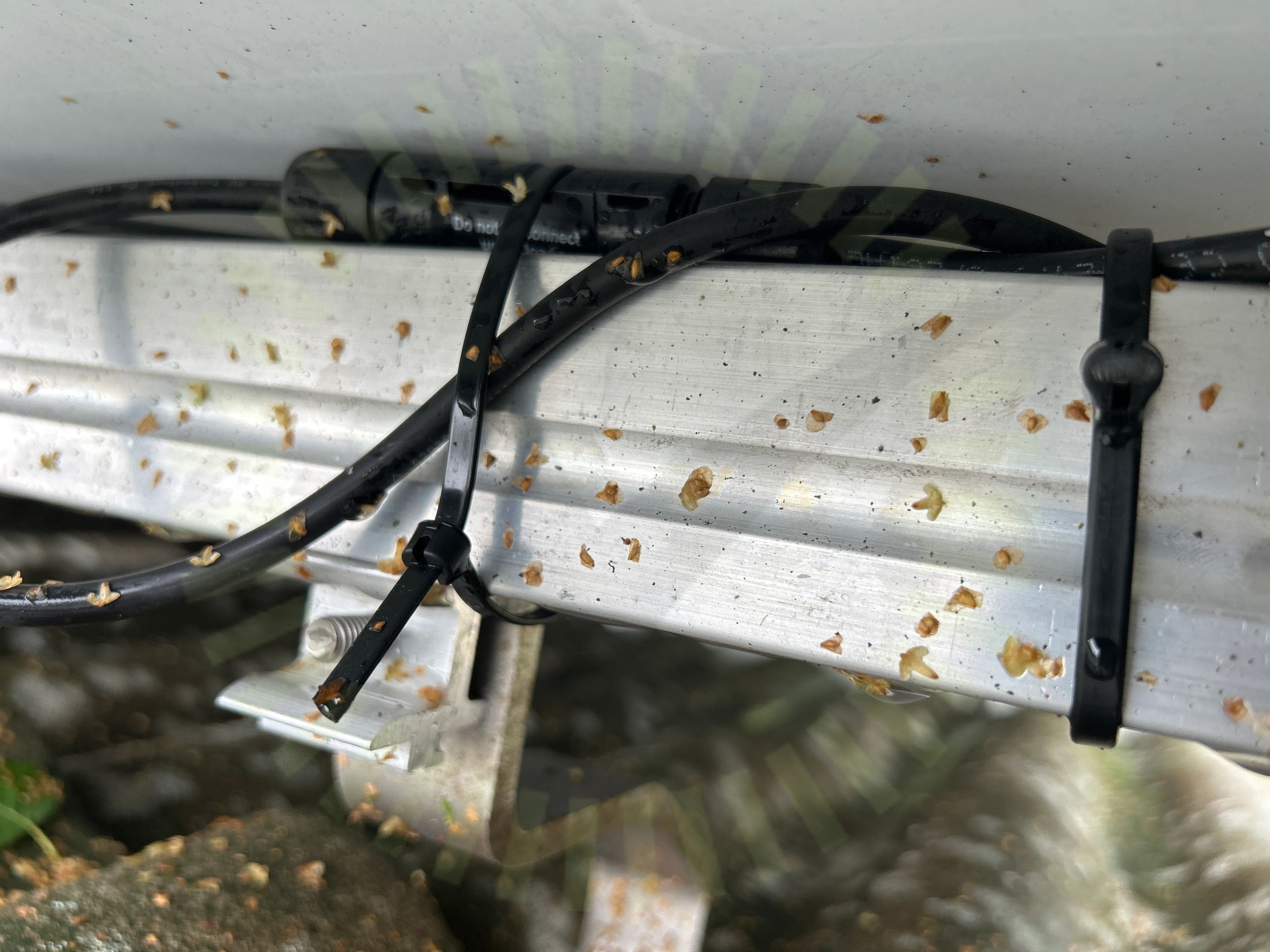

2.3 Föremål mot bakstycke
Inte godkändFöremål trycker mot panelens bakstycke. Detta kan skada panelen och påverka panelen långsiktigt.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 4

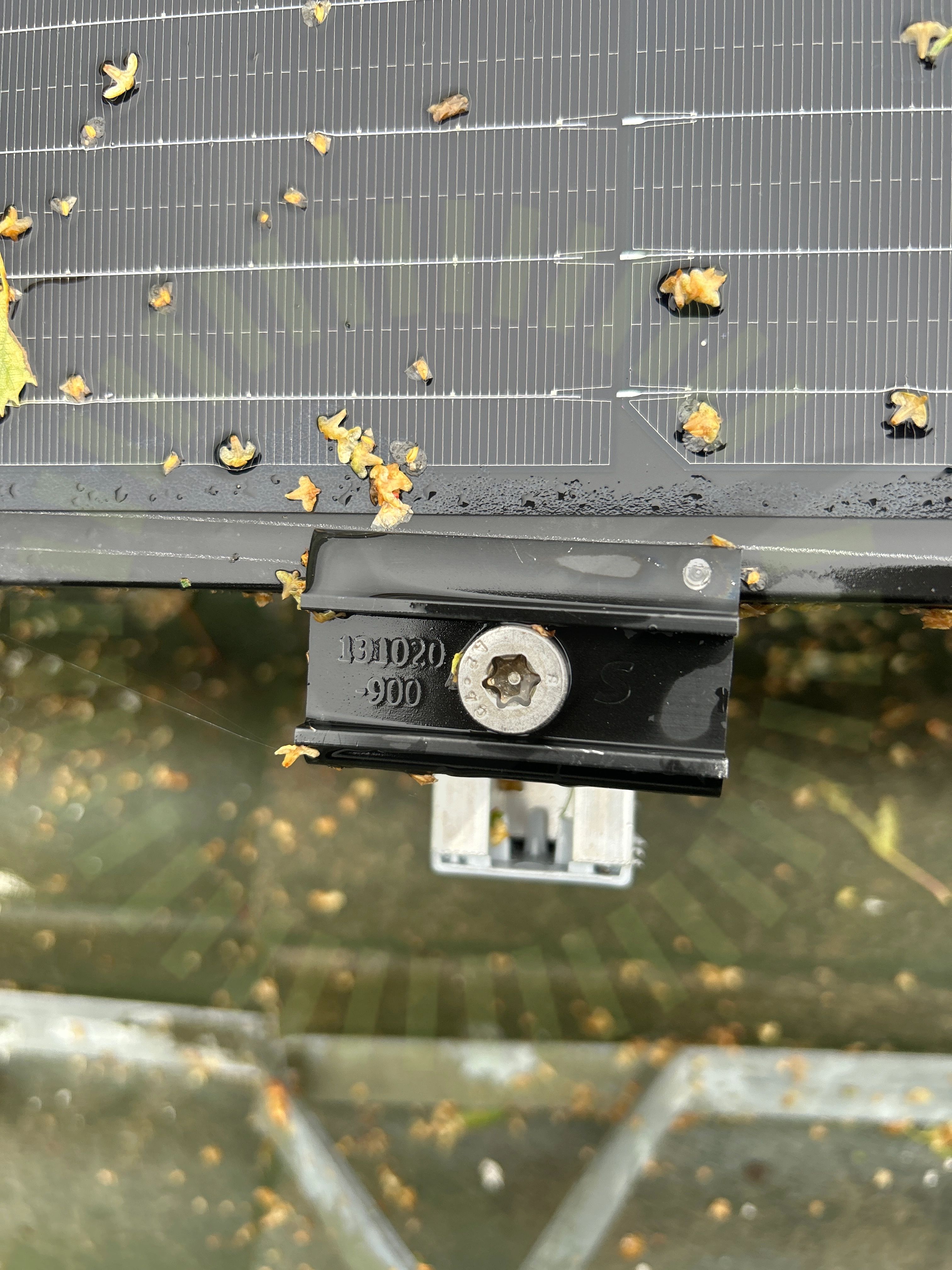

2.4 Klämmans överlappning
Inte godkändPanelklämmans överlappning på panelens ram stämmer inte överens med tillverkarens anvisningar.
DMEGC Photovoltaic Modules Installation Manual, Ver: 202301, Sida 9
2.5 Kontaktdon
Inte godkändBuntband ska inte placeras över kontaktdonens hölje.

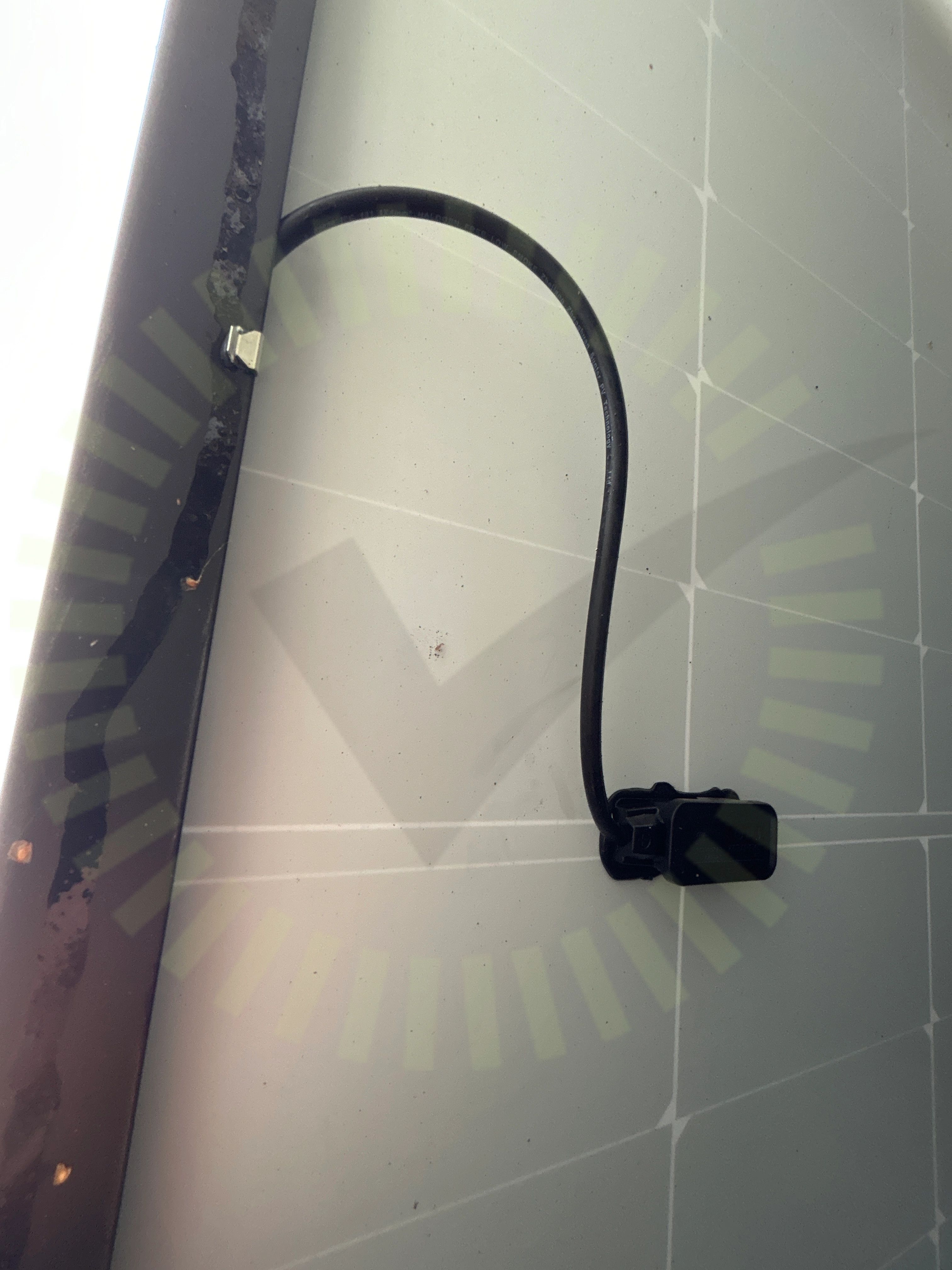

2.6 Kopplingslåda
Inte godkändHängande kabel från kopplingslåda utsätter kopplingslåda för stress
Godkända kontrollpunkter
8/15DräneringshålFörbindelse av kontakterKlämmornas storlekPanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter
Ej tillgängligt vid besiktning
1/15Strängförläggning
Tak 1, Schletter: Rapid Roof Hooks
Anmärkningar
4/25

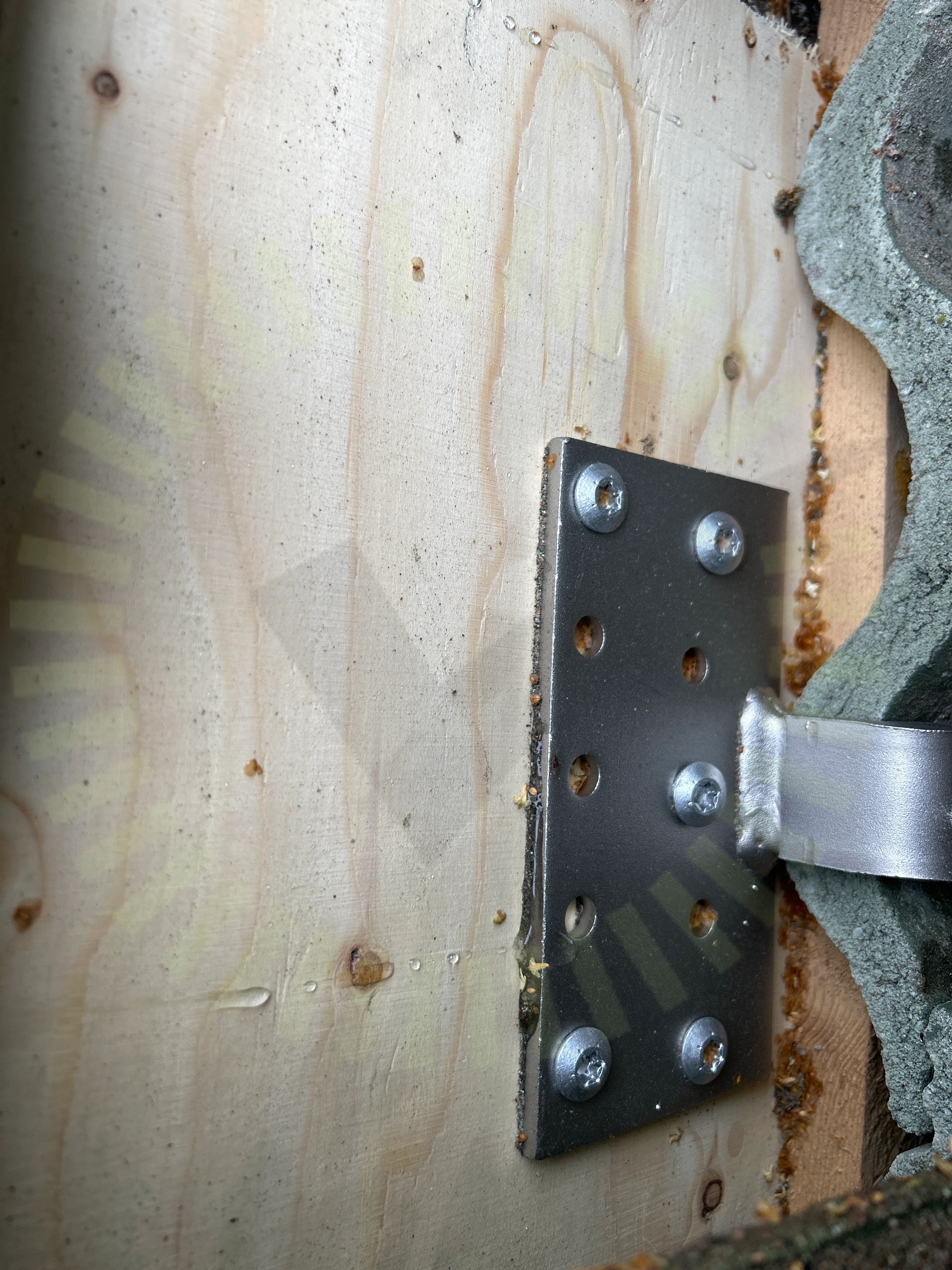

3.1 Råspontsinfästning
Inte godkändInfästning i råspont ej tillåtet av schletter. Alla infästningar ska följa lastberäkningens anvisningar.
3.2 Skenornas överhäng
Inte godkändLastberäkning att kontrollera mot saknas. Högsta uppmätta mått är 39 cm.
Snö- och vindlastberäkning
3.3 Snö- och Vindlastberäkning
Inte godkändLastberäkning saknas vid besiktning.
Tillverkarens montageanvisningar
3.4 Takkrokarnas CC
Inte godkändLastberäkning att kontrollera mot saknas.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/25Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarTakstolsinfästningUnderliggande takpannaVäderbeständigt materialÄndklämmor
Ej tillgängligt vid besiktning
1/25Takgenomföring
Undercentral
Anmärkningar
1/8

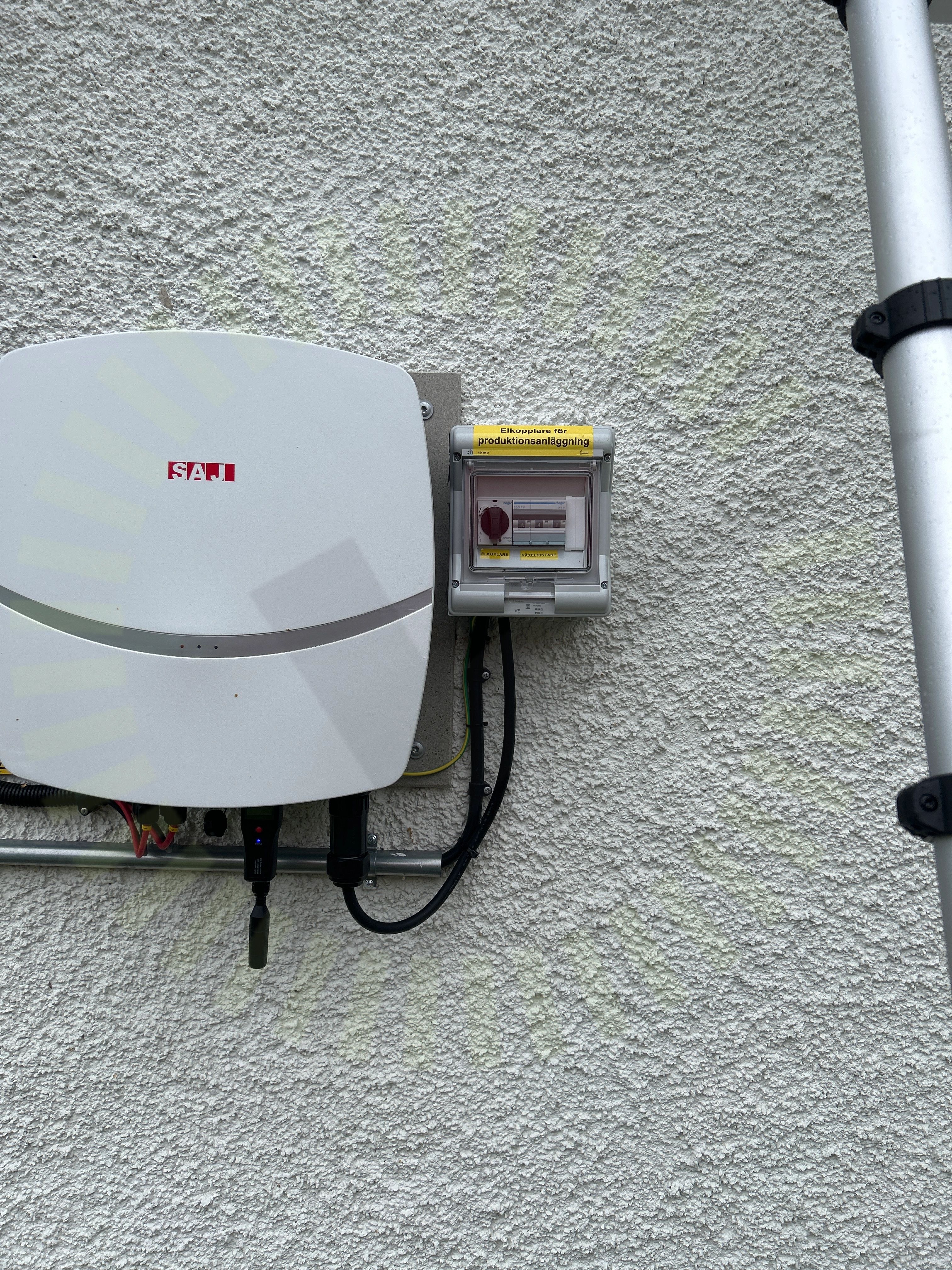

4.1 Infästning
Inte godkändKapsling är monterad snett.
SS 436 40 00 (132.5)
Godkända kontrollpunkter
7/8BrytareBöjradieFemledarsystemFörskruvningarIP-KlassningPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/5

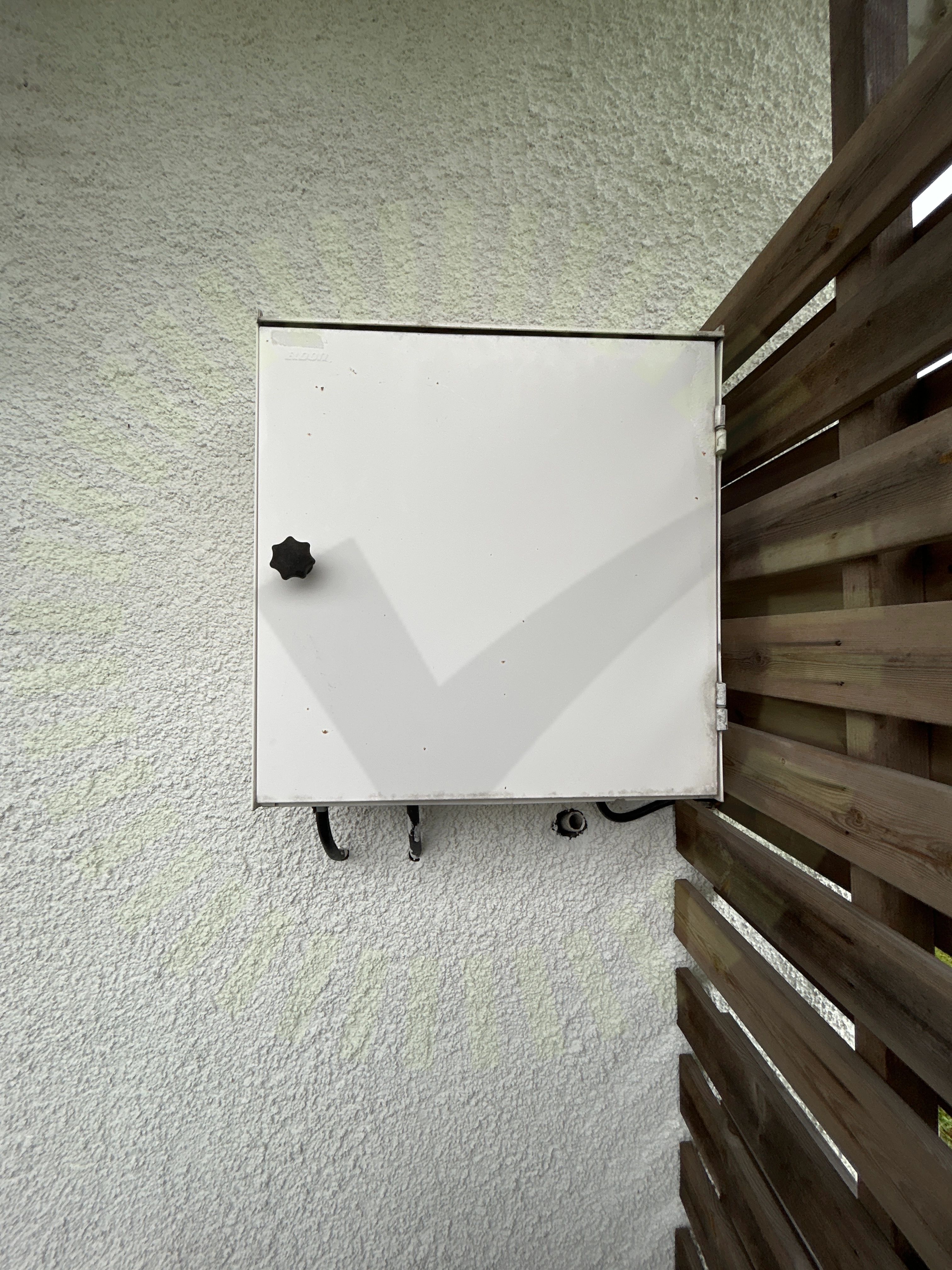

5.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
4/5Missvisande varselmärkningTillförlitligt fästVarning för backspänningVarning för likspänning
Växelriktare
Anmärkningar
5/36
6.1 Kabeldimensionering
Inte godkändKablage är underdimensionerat för anläggningens produktion. Eftersom den bör ha 16A säkring.

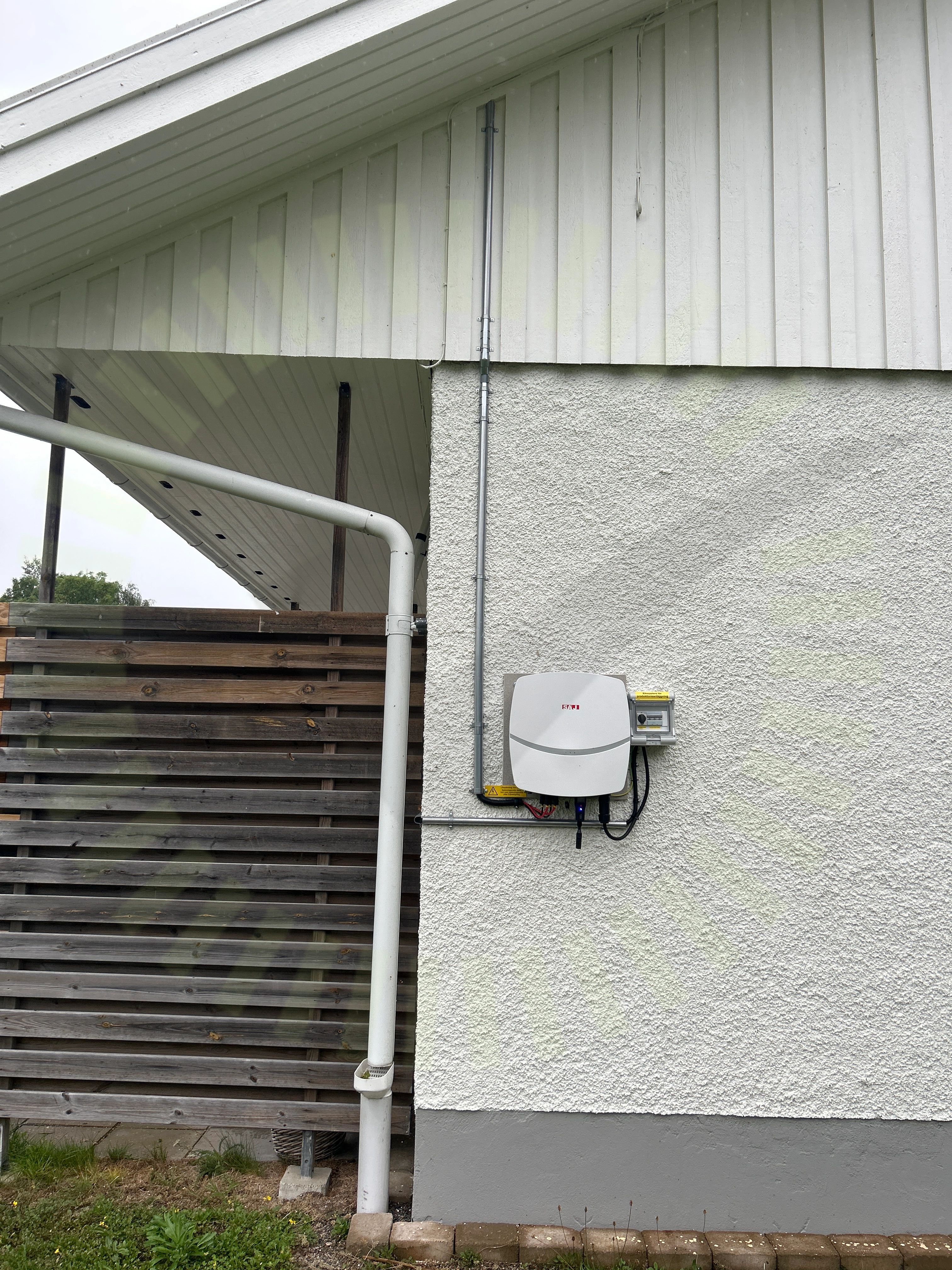

6.2 Väderskydd
RekommendationTillverkaren rekommenderar inte att växelriktaren placeras i direkt solljus.
User Manual SAJ Solar Inverter, Sida 21
6.3 Stress på kontakter
Inte godkändVäxelriktarens kontakter utsätts för stress. Kontakter dras mot vägg.

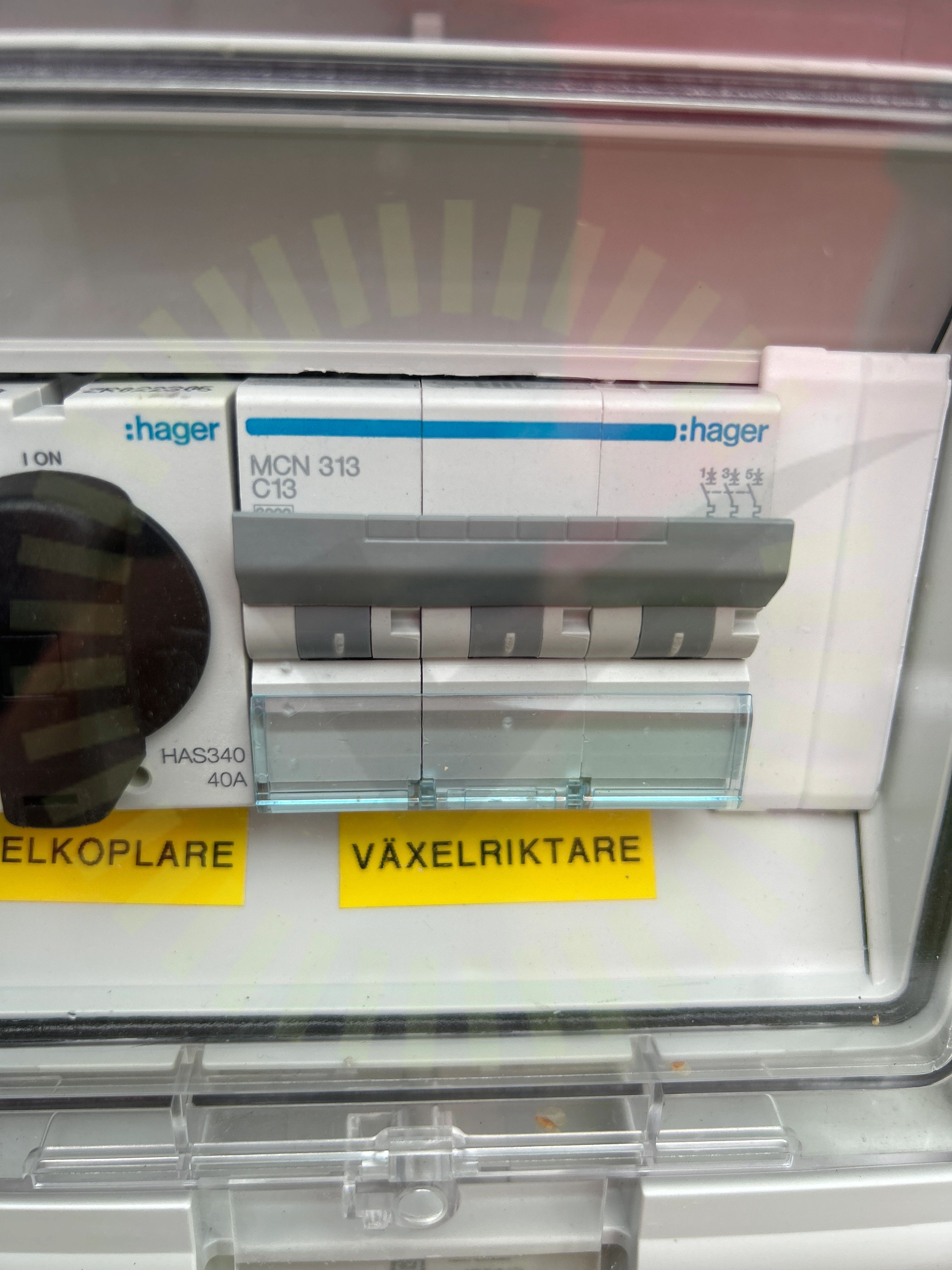

6.4 Säkringsdimension
Inte godkändSäkring ej korrekt dimensionerad. Underlag för dynamisk eller statisk begränsning saknas.

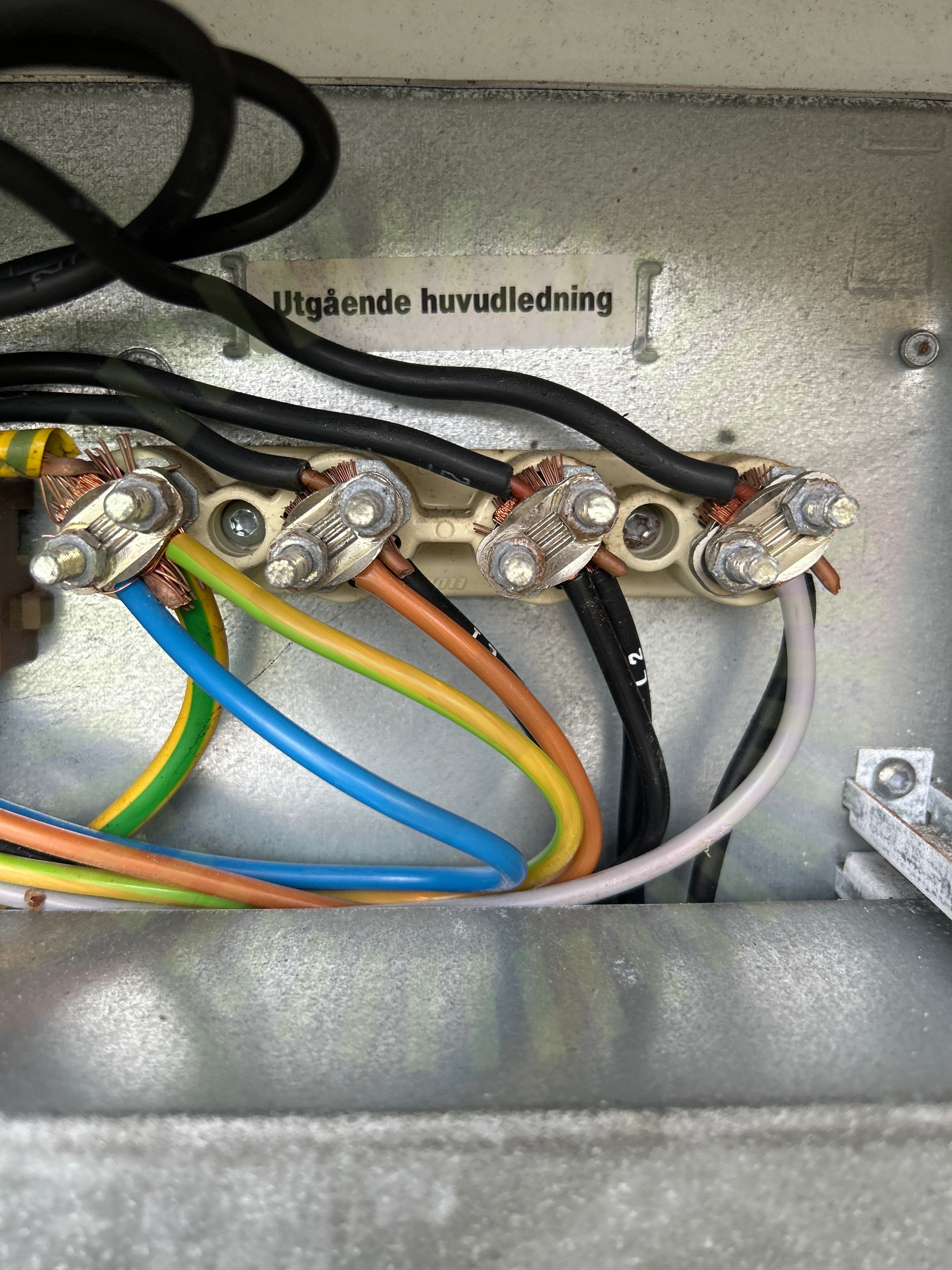

6.5 Uppskalad ledare
Inte godkändIsolering är klämd i plint.
Godkända kontrollpunkter
30/36AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvstånd närliggande objektDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningFastsäkring av produktFörskruvningGenomföringarHuvudsäkringInfästningJordning av chassiLedare anslutnaLikspänningskomponenterMax total effektMissvisande varselmärkningMärkningPlaceringSkadat kablageSkarp kantVentilationVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Strängdesign
