Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Elteknik i Lund

Datum

25 september 2023

Ort

Bara, Skåne län
Klämmornas placering
Stress på kontakter
Förstärkningsskruv
80% godkända20% ej godkända

Om installationen

PanelerAstronergy: CHSM54M(BL)-HC
MontagesystemESDEC Lutande Panntak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörSäkerhetsbrytare AC
TillbehörSmartmätare: CHINT DTSU666
Elteknik i Lund

Installerad av Elteknik i Lund som har ett medelhögt snittbetyg på 8.2 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet.

Godkända kontrollpunkter

1/3
Avtal

Allmänt

Anmärkningar

1/1
Fel färgmarkering utav Neutralledare

2.1 Fel färgmarkering utav Neutralledare

Rekommendation

Fel färgmarkering av N ledare till smartmätare.

Astronergy: CHSM54M(BL)-HC

Anmärkningar

4/16
Klämmornas storlek

3.1 Klämmornas storlek

Inte godkänd

Montagesystemets fästen är för små för att användas med den valda panelen.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, June 2023, Sida 15
Klämmornas placering

3.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

Astronergy Crystalline Silicon PV Module Installation Manual. Rev 1.1, January 2023, Sida 16
Panelkablagets böjradie

3.3 Panelkablagets böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3), Sida 248
Stress på kontakter

3.4 Stress på kontakter

Inte godkänd

Kontakt ej dragavlastad och utsätts för väderpåverkan.

SS 436 40 00, 712.526

Godkända kontrollpunkter

12/16
Avstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramSträngförläggning

ESDEC Lutande Panntak

Anmärkningar

6/26
Förstärkningsskruv

4.1 Förstärkningsskruv

Inte godkänd

Förstärkningsskruv för vertikala skenor saknas vid nedersta krok.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 18

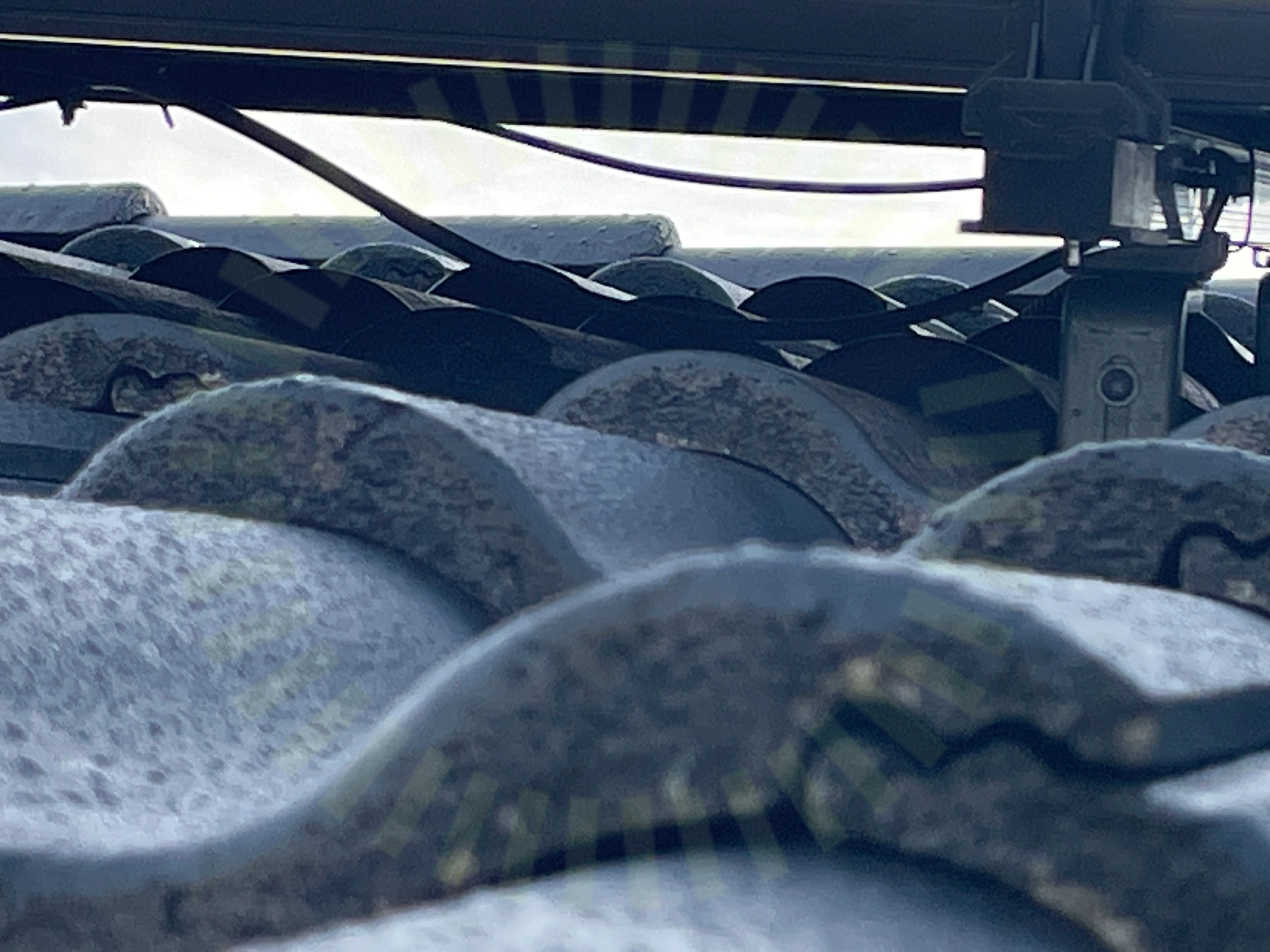

Kabeluppfästning

4.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

SS 436 40 00 (712.522.101)
Skenornas överhäng

4.3 Skenornas överhäng

Inte godkänd

Överhänget från sista infästningskrok är inte korrekt. För långt överhäng förekommer.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 06.02.23, Sida 24 och 25

4.4 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

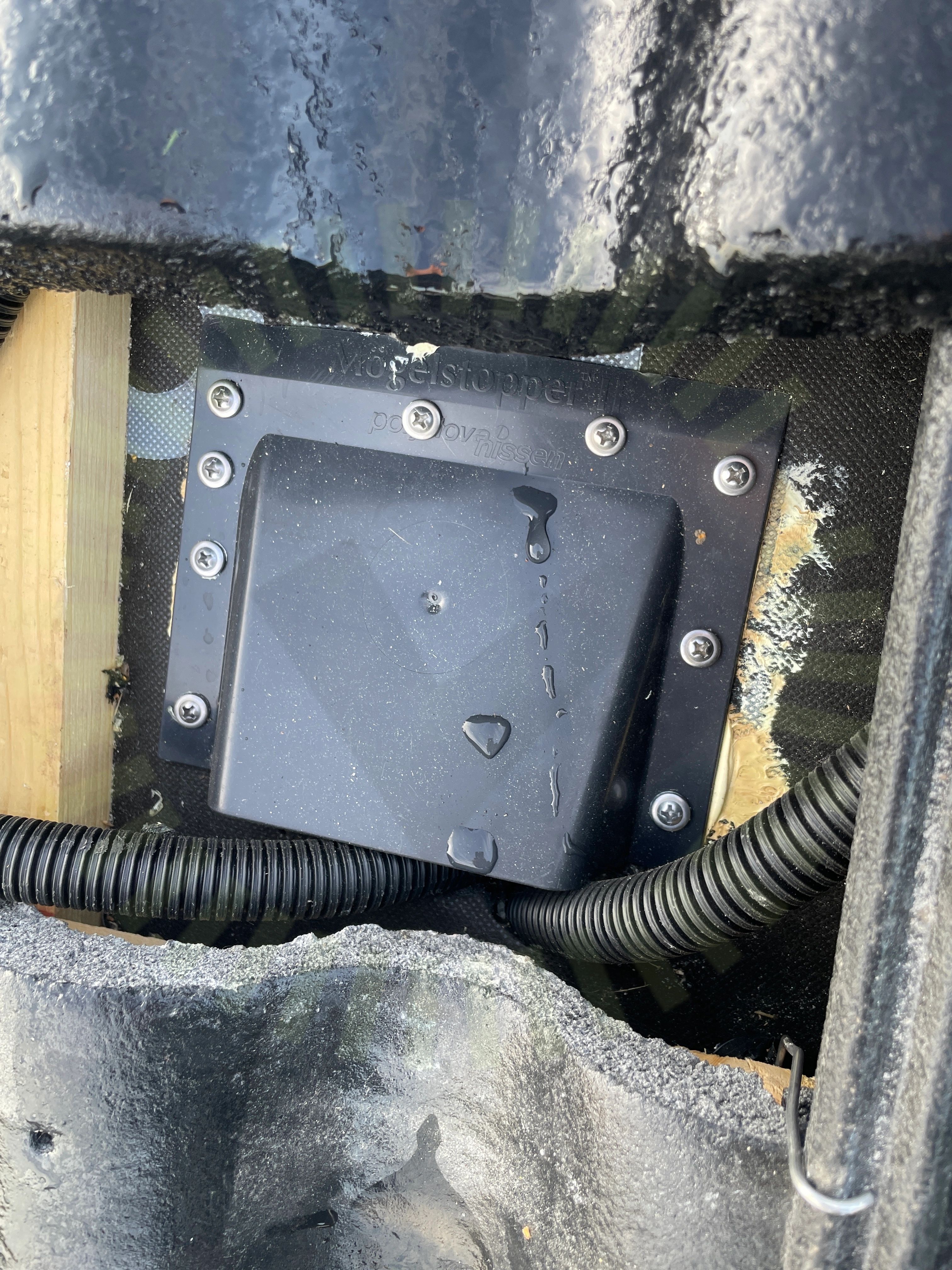

Takgenomföring

4.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd. Mögelstopper ej korrekt monterad.

4.6 Takkrokarnas CC

Inte godkänd

Snö- och vindlastberäkning saknas. Kontroll av infästningarnas CC mått inte möjligt. Uppmätt mått: 1050mm

Snö- och vindlastberäkning

Godkända kontrollpunkter

19/26
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkadorSkenans utstick för klämmaSkenornas infästningSkenskarvarSäkerhetsavståndTakets lutningTakkrokens höjdjusteringUnderbyggnadUnderliggande takpannaVäderbeständigt materialÄndklämmor

Ej tillgängligt vid besiktning

1/26
Dräneringskanal

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

SunGrow: SBR(XXX)

Anmärkningar

4/8
Infästning

6.1 Infästning

Rekommendation

Batteriet är inte fastsäkrat. Detta är dock bara en rekommendation från tillverkaren.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 19.

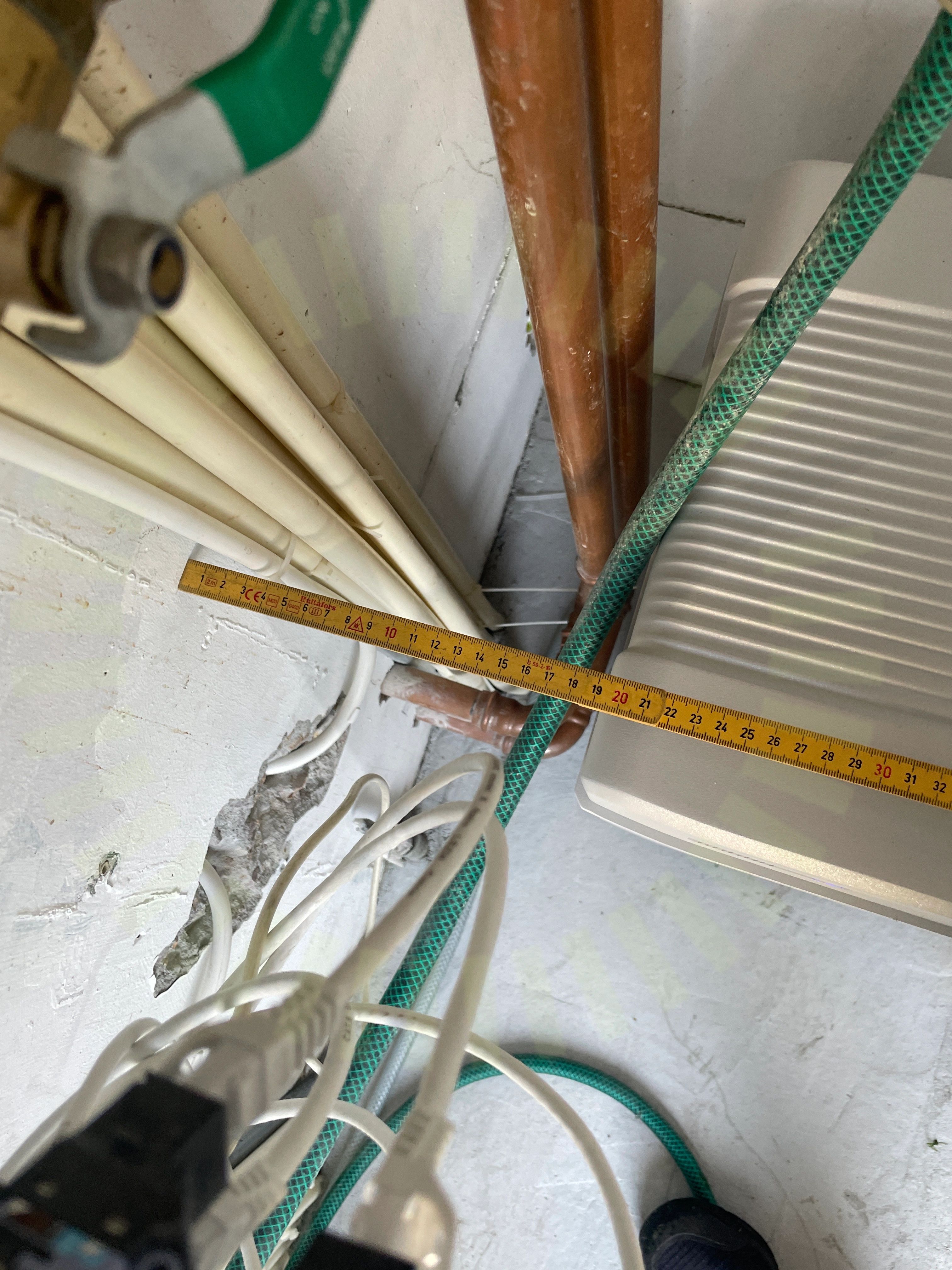

Avstånd

6.2 Avstånd

Inte godkänd

Batteriet har inte rätt avstånd till omkringliggande material.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 14.

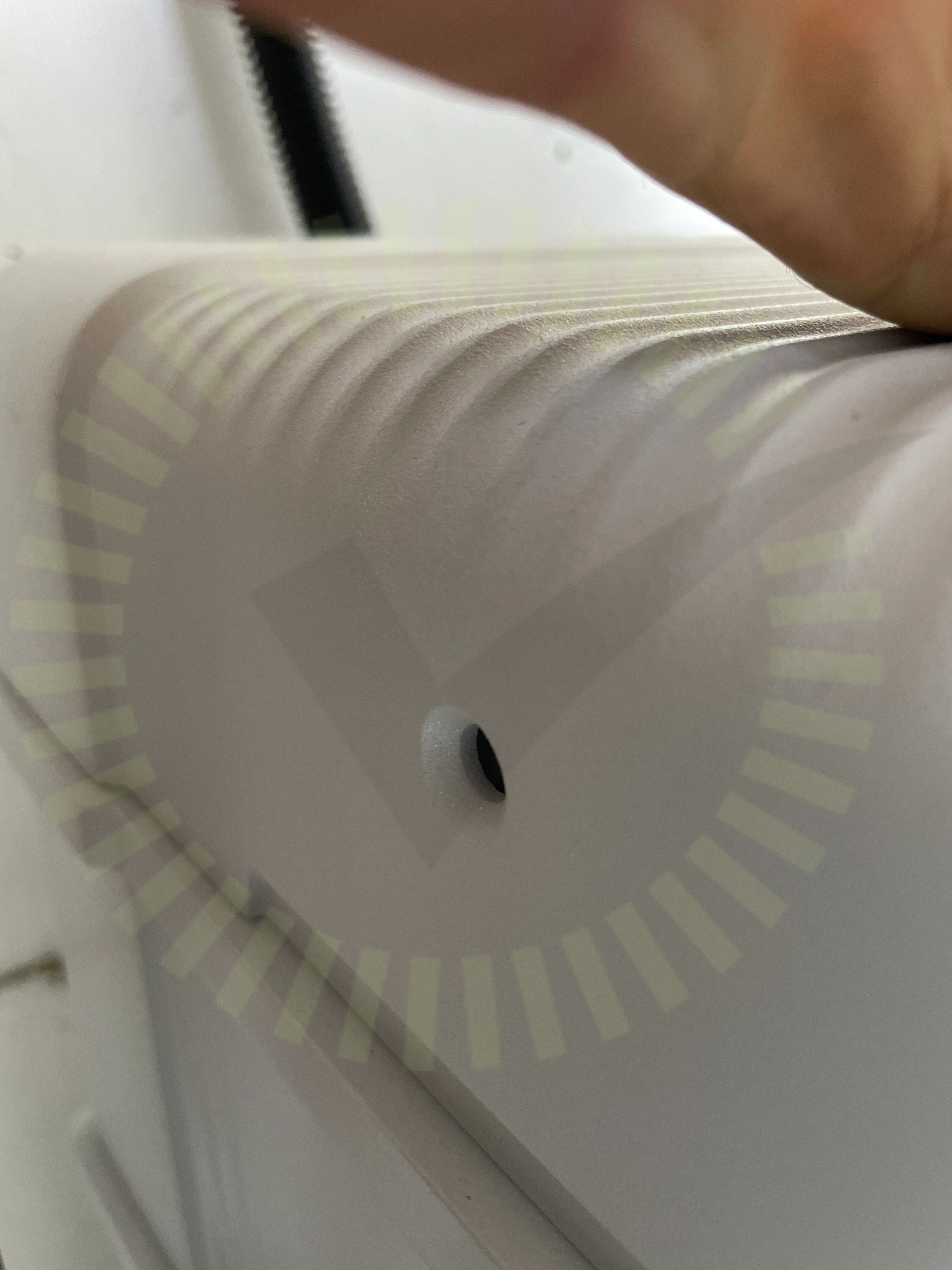

Lock

6.3 Lock

Inte godkänd

Batteriets lock är inte fastskruvat.

SBR096-256-UEN-Ver12-202103, Version: 1.2, Sida 20.
Vinkel

6.4 Vinkel

Inte godkänd

Batteriet står inte rakt på underlaget.

Godkända kontrollpunkter

4/8
KommunikationMiljökravPESkador

SunGrow: SH5-10RT

Anmärkningar

5/40

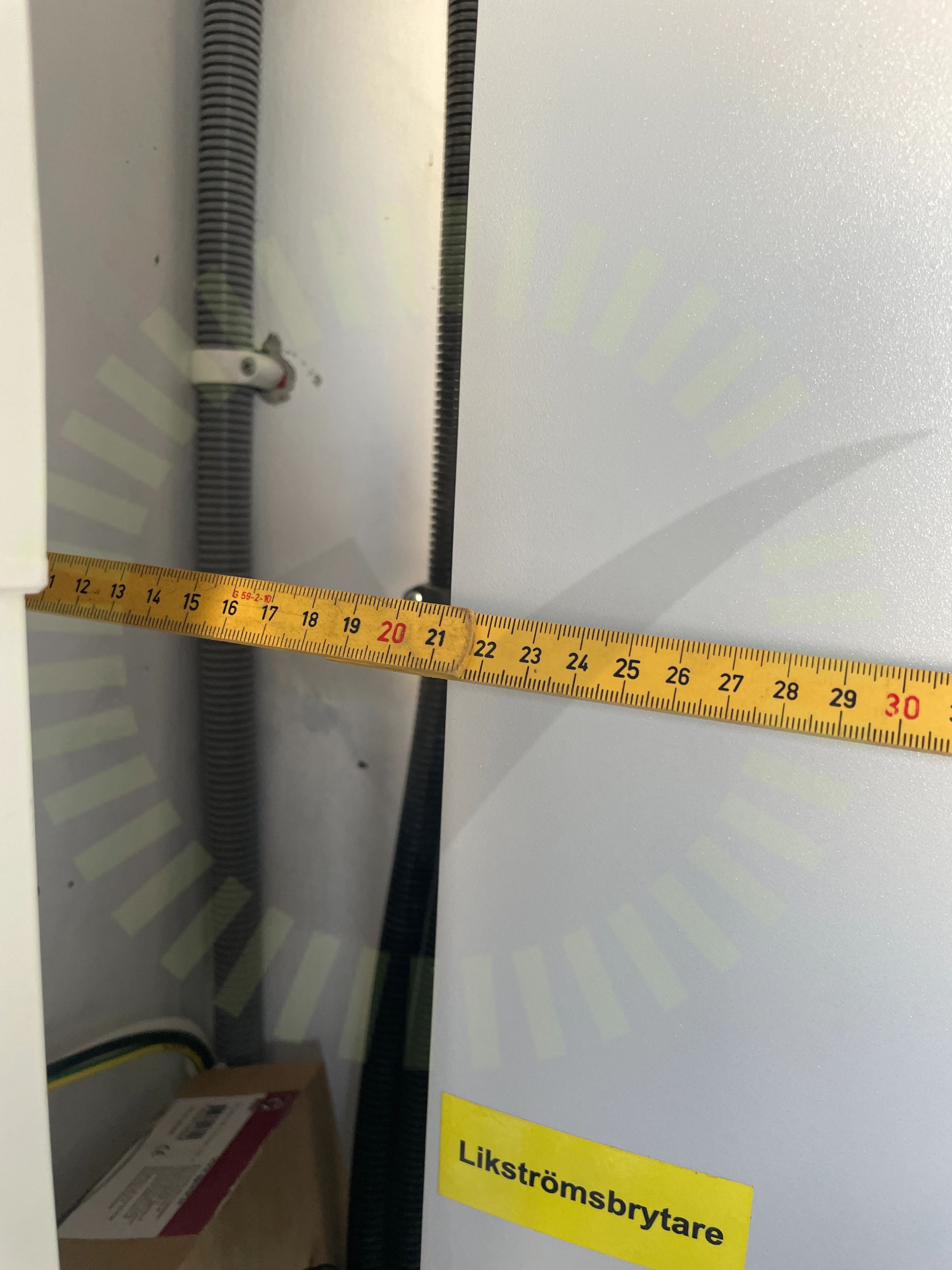

Avstånd närliggande objekt

7.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 36
DC Kablage förläggning

7.2 DC Kablage förläggning

Inte godkänd

Kablarna mellan växelriktare och batteri är inte uppfästa så de har tillräckligt stöd. Samt kablage till växelriktare från tak.

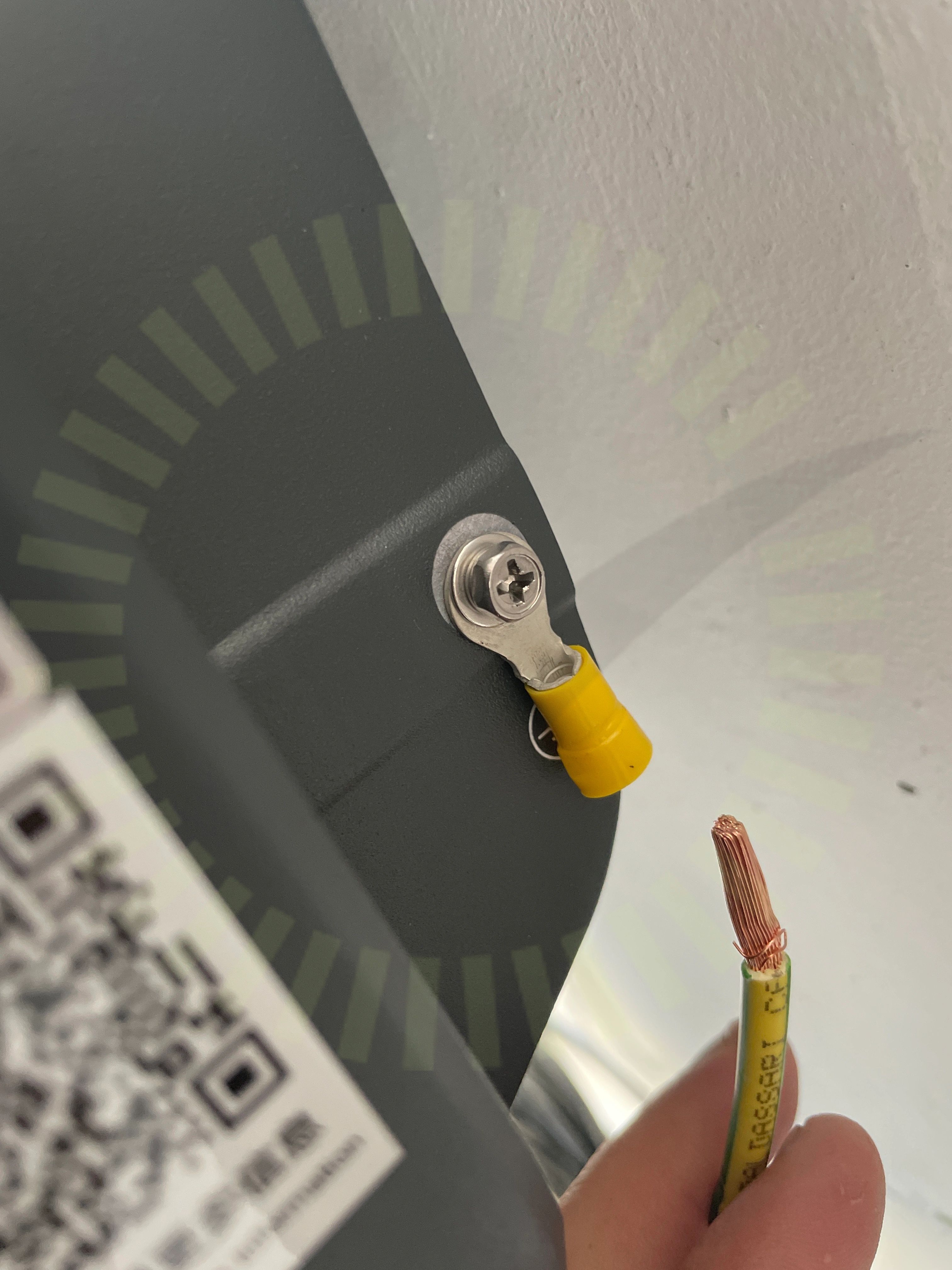

Jordning av chassi

7.3 Jordning av chassi

Inte godkänd

Växelriktarens chassi är inte jordat. Hylsa ej klämd för PE kabel.

SH5.0_6.0_8.0_10RT-UEN-Ver20-202211, Sida 50

7.4 Strängdesign

Inte godkänd

Paneler i olika väderstreck är kopplade i samma sträng.

Varning för backspänning

7.5 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas enligt krav på arbetsbrytare. Se referens.

SEK 457, Sida 42

Godkända kontrollpunkter

33/40
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAnslutning av ledareBakomliggande materialDC Kablage egenskaperDC Kablage skyddDC KontakterDC Max SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillförlitligt fästTillgänglighetVarning för likspänningVäderbeständigt materialVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

2/40
DC Max StrömDC Min Spänning

Säkerhetsbrytare AC

Anmärkningar

1/7

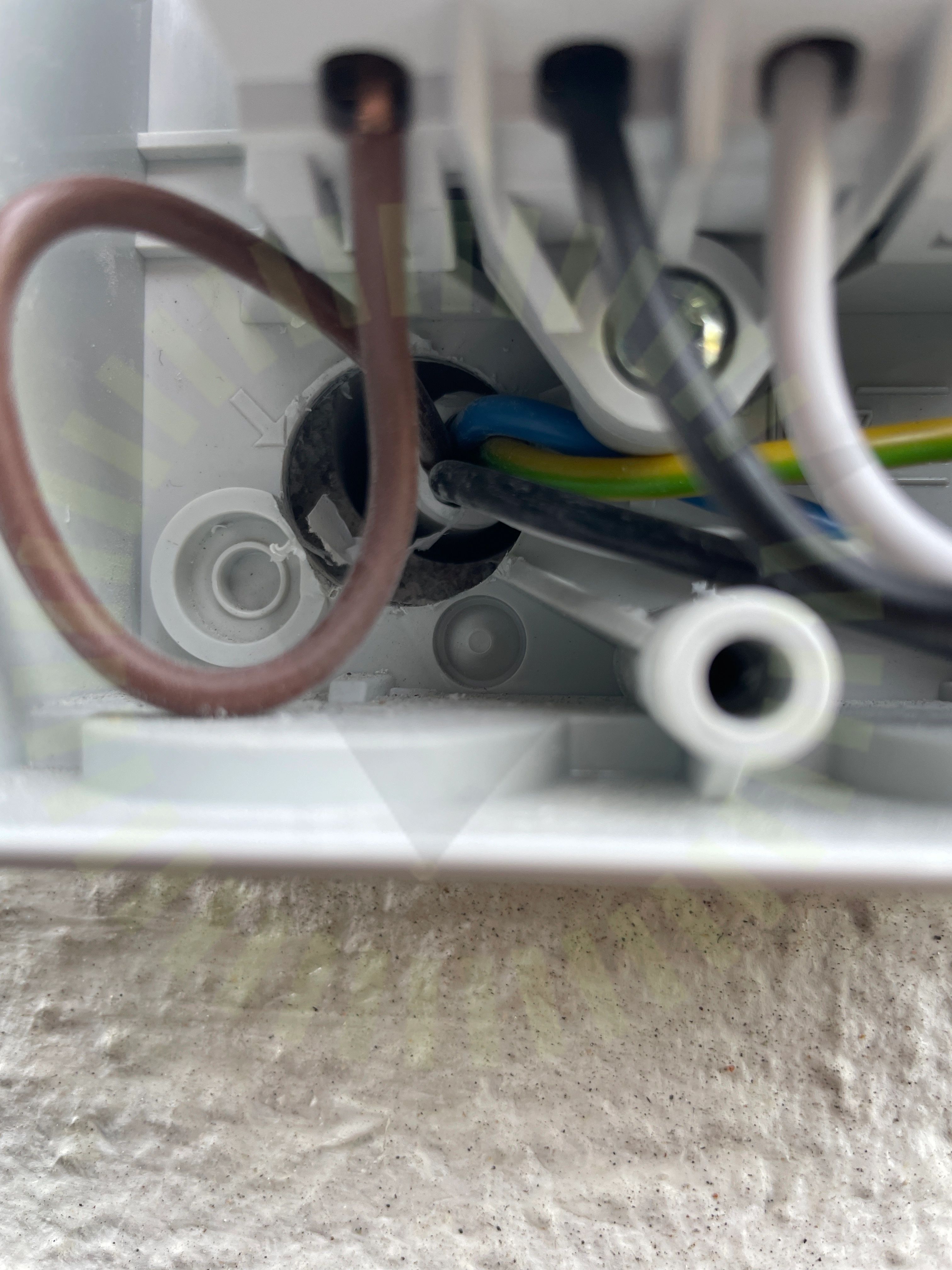

Yttre påverkan

8.1 Yttre påverkan

Inte godkänd

Säkerhetsbrytare har utsatts för yttre påverkan. Hål har tagits i bakstycke utan att ha tätats. Detta påverkar IP klassning.

Godkända kontrollpunkter

6/7
AnslutningBöjradieEgenskaperIdentifieringInfästningPlacering
