Besiktningsrapport

9.0

Installation genom

SolNord AB

Datum

3 juli 2023

Ort

Älvsjö, Stockholms län

Infästning Råspont

Skenornas skarv

Kabeluppfästning

+ 3

91% godkända9% ej godkända

Om installationen

PanelerTrina: Vertex DE09.05

OptimerareHuawei: SUN2000P - 450W

MontagesystemVan der Valk: ValkPitched - Clamp

VäxelriktareHuawei: SUN2000-(3-10KTL)-M1

BatteriHuawei: LUNA2000-5-15-S0

TillbehörSäkerhetsbrytare AC

TillbehörHuawei: Smart Power Sensor

Installerad av SolNord AB som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: LUNA2000-5-15-S0

Anmärkningar

1/11

1.1 Infästning

Inte godkänd

Batteriet är inte fäst i väggen.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

10/11

AvståndAvstånd till växelriktareBatteri PEKablageKontakterRakt ståendeSkadorSmart Power SensorUtrymmeVäderskydd

Huawei: Smart Power Sensor

Godkända kontrollpunkter

1/1

Smartmätare

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40

3.1 Avstånd närliggande objekt

Inte godkänd

Växelriktaren är inte installerad med avstånd beskrivet i tillverkarens anvisningar.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 29-30

3.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

3.3 Uppskalad ledare

Inte godkänd

Isolering är klämd i plint.

Godkända kontrollpunkter

37/40

AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvtalBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktGenomföringarHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVäderbeständigt material

Huawei: SUN2000P - 450W

Anmärkningar

1/5

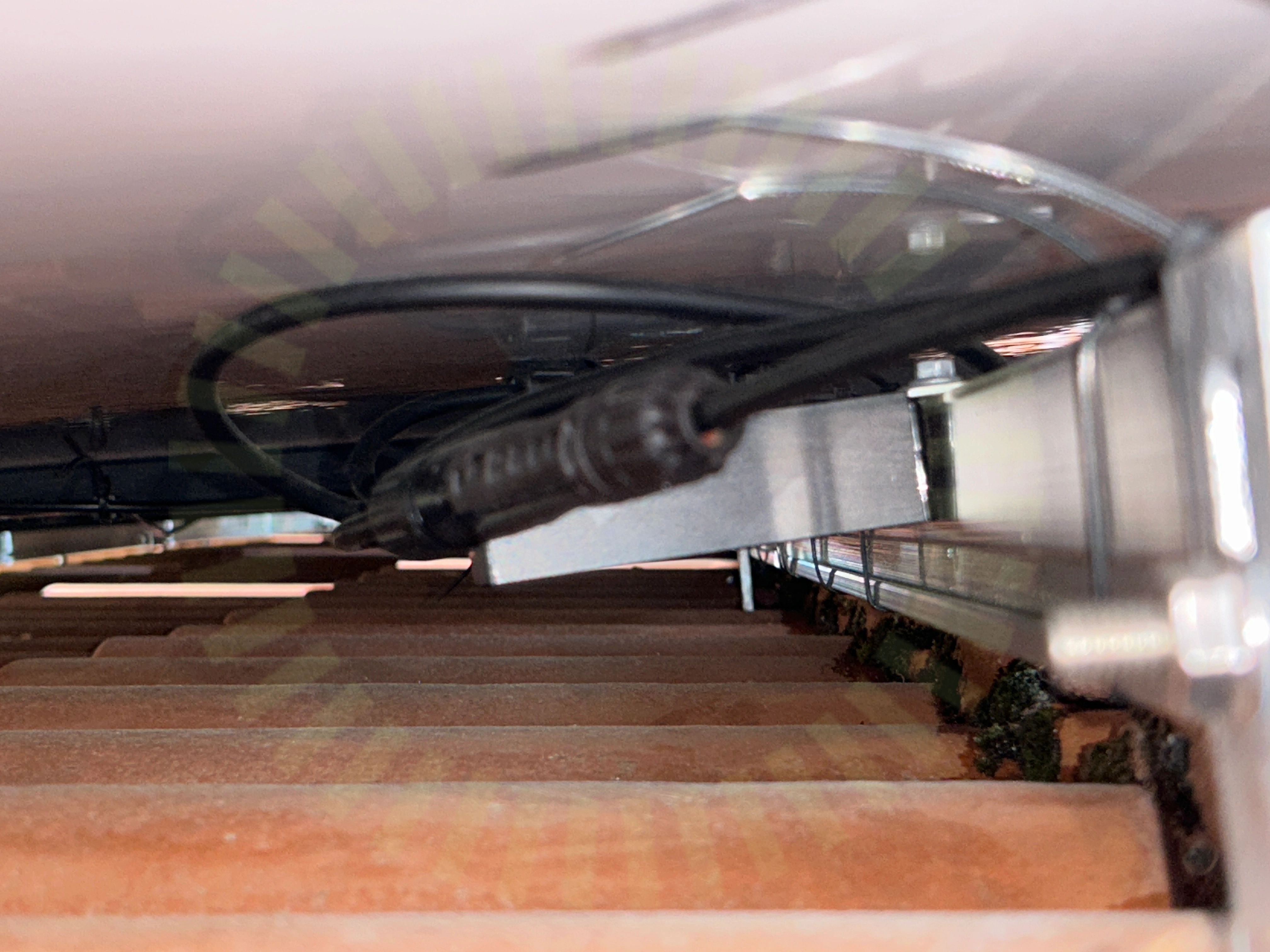

4.1 Placering

Inte godkänd

Optimeraren har inte korrekt avstånd runtom sig. För nära skenan vid kortsidan.

Godkända kontrollpunkter

4/5

DragavlastadeFastsäkring av produktFörutsättningarKontakter

Säkerhetsbrytare AC

Godkända kontrollpunkter

5/5

AnslutningBöjradieEgenskaperInfästningPlacering

Trina: Vertex DE09.05

Godkända kontrollpunkter

12/14

DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/14

KontaktdonSträngförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

4/18

7.1 Infästning Råspont

Inte godkänd

Infästningar i råspont är installerade för långt ifrån takstolen. Om kroken monteras i råsponten skall avståndet inte överskrida 1/4 av avståndet mellan takstolarna.

Tillverkarens anvisningar

7.2 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd.

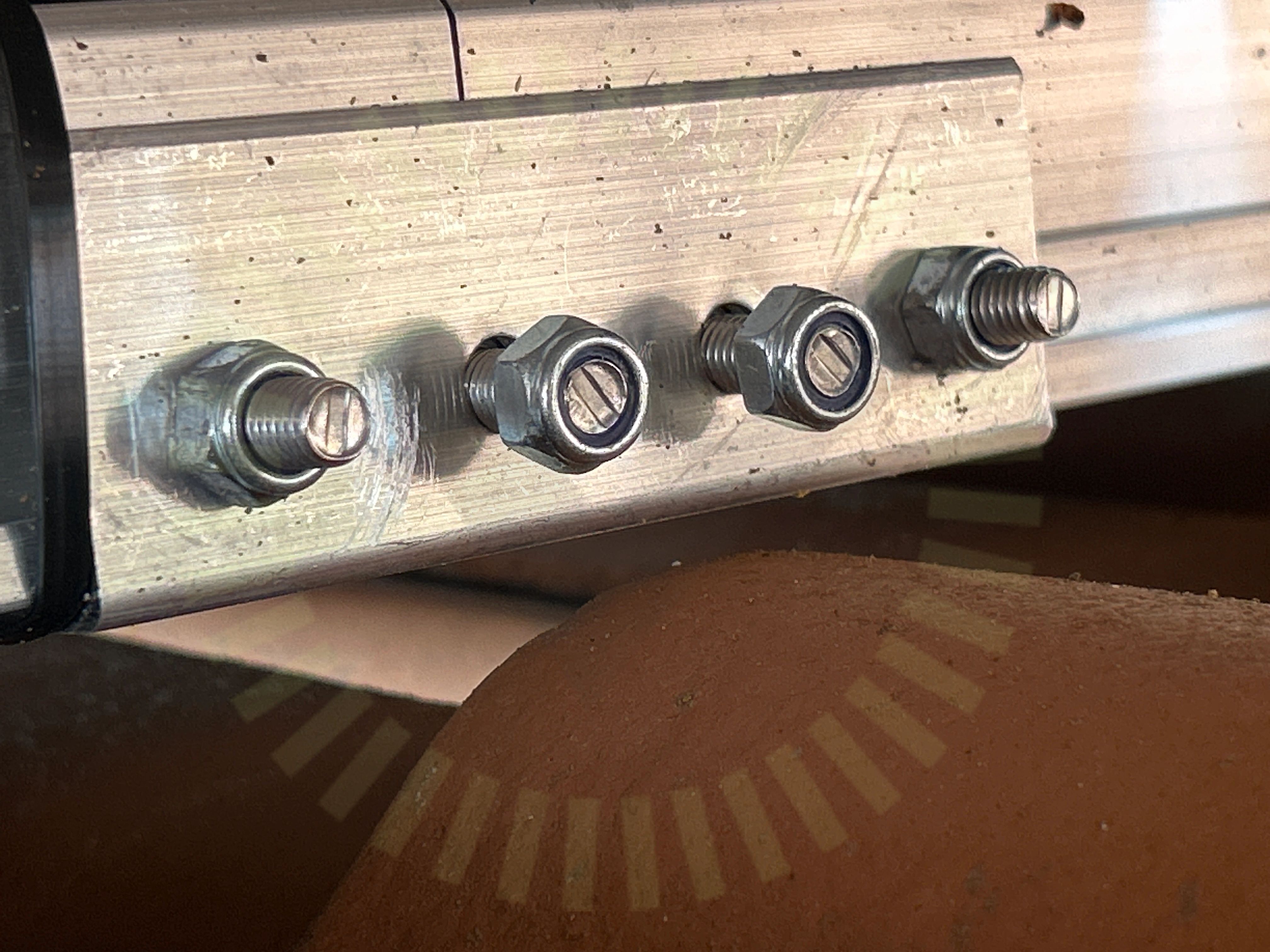

7.3 Skenornas skarv

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerat.

Tillverkarens anvisningar

7.4 Snö- och Vindlastberäkning

Inte godkänd

Panellayouten i lastberäkningen stämmer inte med verkligheten.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/18

Avstånd pannaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas infästningSkenornas överhängSlutfästeVäderbeständigt material
