Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Sesol

Datum

19 oktober 2023

Ort

jämjö, Blekinge län
DC kabel förläggning
Takgenomföring
AC anslutning växelriktare
91% godkända9% ej godkända

Om installationen

PanelerLongi LR5-66HPH
MontagesystemNordmount: Plåttak
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
TillbehörSäkerhetsbrytare AC
Sesol

Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Anmärkningar

1/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

Godkända kontrollpunkter

2/3
AvtalSträngschema

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/41
AC anslutning växelriktare

2.1 AC anslutning växelriktare

Inte godkänd

Växelriktarens snabbkontakt är inte korrekt monterad. Låsning är inte åtskruvad.

SUN2000-(3KTL-10KTL)-M1 User Manual ,Version 10, Datum 2023-02-07, Sida 44-47

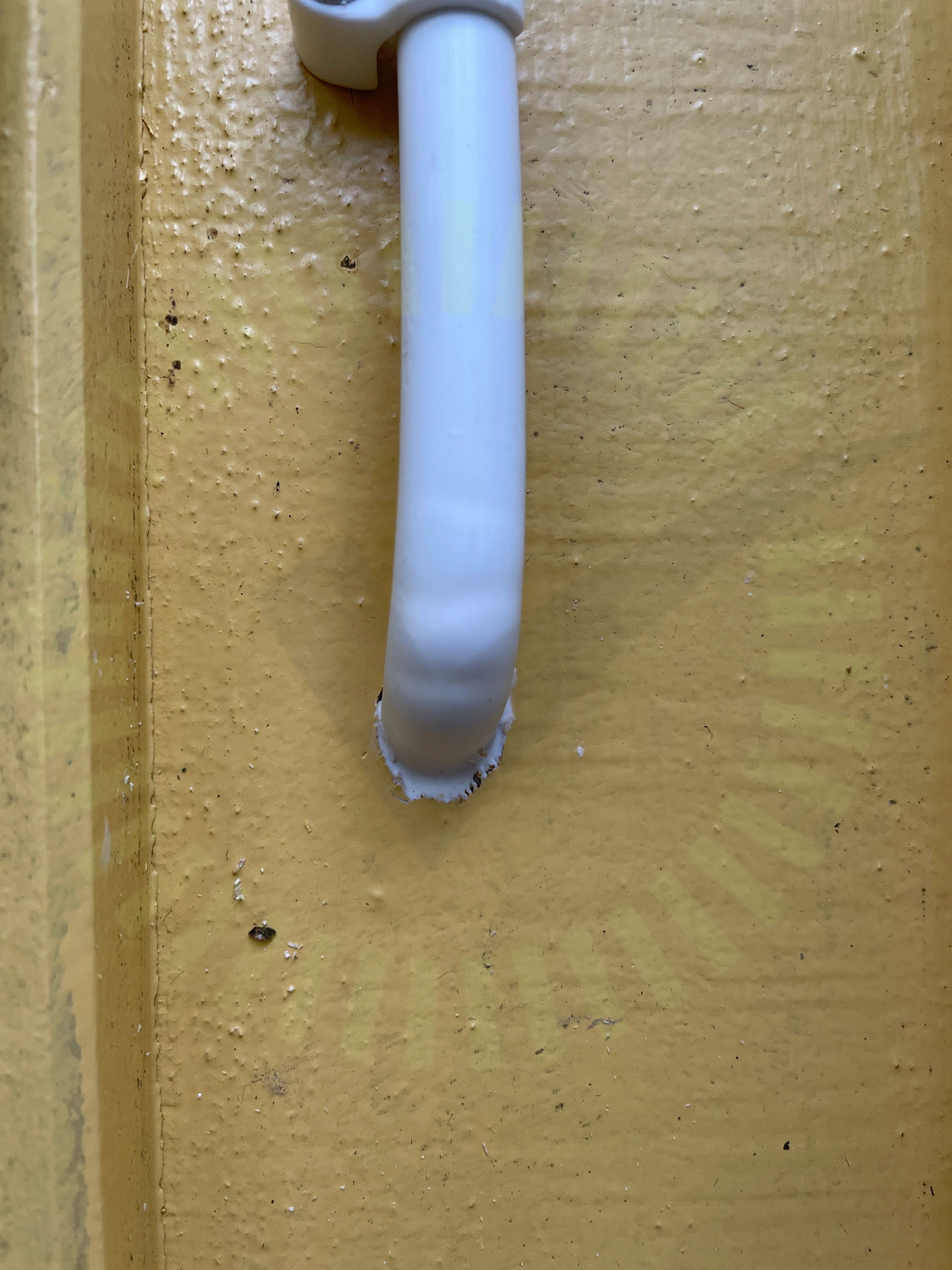

AC Böjradie

2.2 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)

2.3 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. PV skylt saknas vid undercentral som matas från växelriktaren i garaget. Se referens.

SS 436 40 00 (712.514.101)

Godkända kontrollpunkter

31/41
AC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Kontakter anslutningDC Max SpänningDC Max StrömDC Min SpänningDubbel matningHuvudsäkringInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMissvisande varselmärkningPlaceringSkadat kablageStress på kontakterSträngdesignTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

7/41
Enkelisolerade ledareGenomföringarIdentifieringJordfelsbrytareMekanisk påverkanSkarp kantSäkringsdimension

Longi LR5-66HPH

Anmärkningar

1/14
Panelkablaget generell böjradie

3.1 Panelkablaget generell böjradie

Inte godkänd

Kabelns böjradie är för skarp vid kontaktdon.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

13/14
DräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Nordmount: Plåttak

Anmärkningar

2/18
DC kabel förläggning

4.1 DC kabel förläggning

Inte godkänd

Kablage ligger mot skarp kant.

Takgenomföring

4.2 Takgenomföring

Inte godkänd

Bild ej möjlig men tätning av undertak av papp saknas.

AMA HUS 21 JSB.62

Godkända kontrollpunkter

16/18
CC mått InfästningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt materialÄndklämmor

Säkerhetsbrytare AC

Godkända kontrollpunkter

7/8
BöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan

Ej tillgängligt vid besiktning

1/8
Anslutning
