Institutet för Solenergikvalitet

Besiktningsrapport

8.5
x

Installation genom

EcoKraft

Datum

2 augusti 2023

Ort

Lessebo, Kronobergs län
Takkrokarnas CC
Underliggande takpanna
Kabeluppfästning
86% godkända14% ej godkända

Om installationen

PanelerSolarWatt: Vision H 3.0
MontagesystemSchletter: Rapid Roof Hooks
VäxelriktareSMA: SUNNY TRIPOWER 8.0 / 10.0
TillbehörSäkerhetsbrytare AC
EcoKraft

Installerad av EcoKraft som har ett medelhögt snittbetyg på 8.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.2 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/3
Avtal

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
AnslutningBöjradieEgenskaperFörskruvningarInfästningPlacering

Tak 1, Schletter: Rapid Roof Hooks

Anmärkningar

5/25

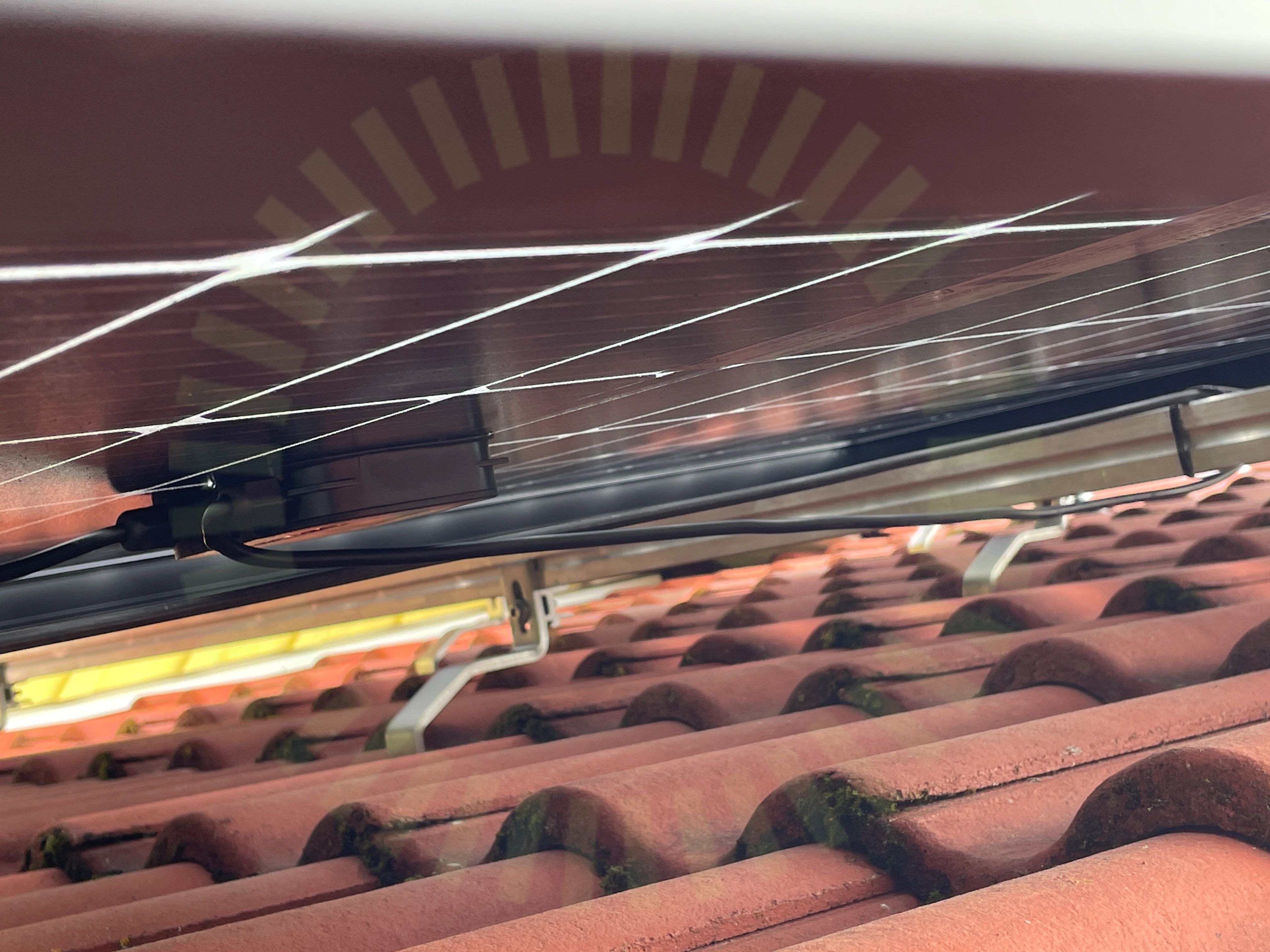

Kabeluppfästning

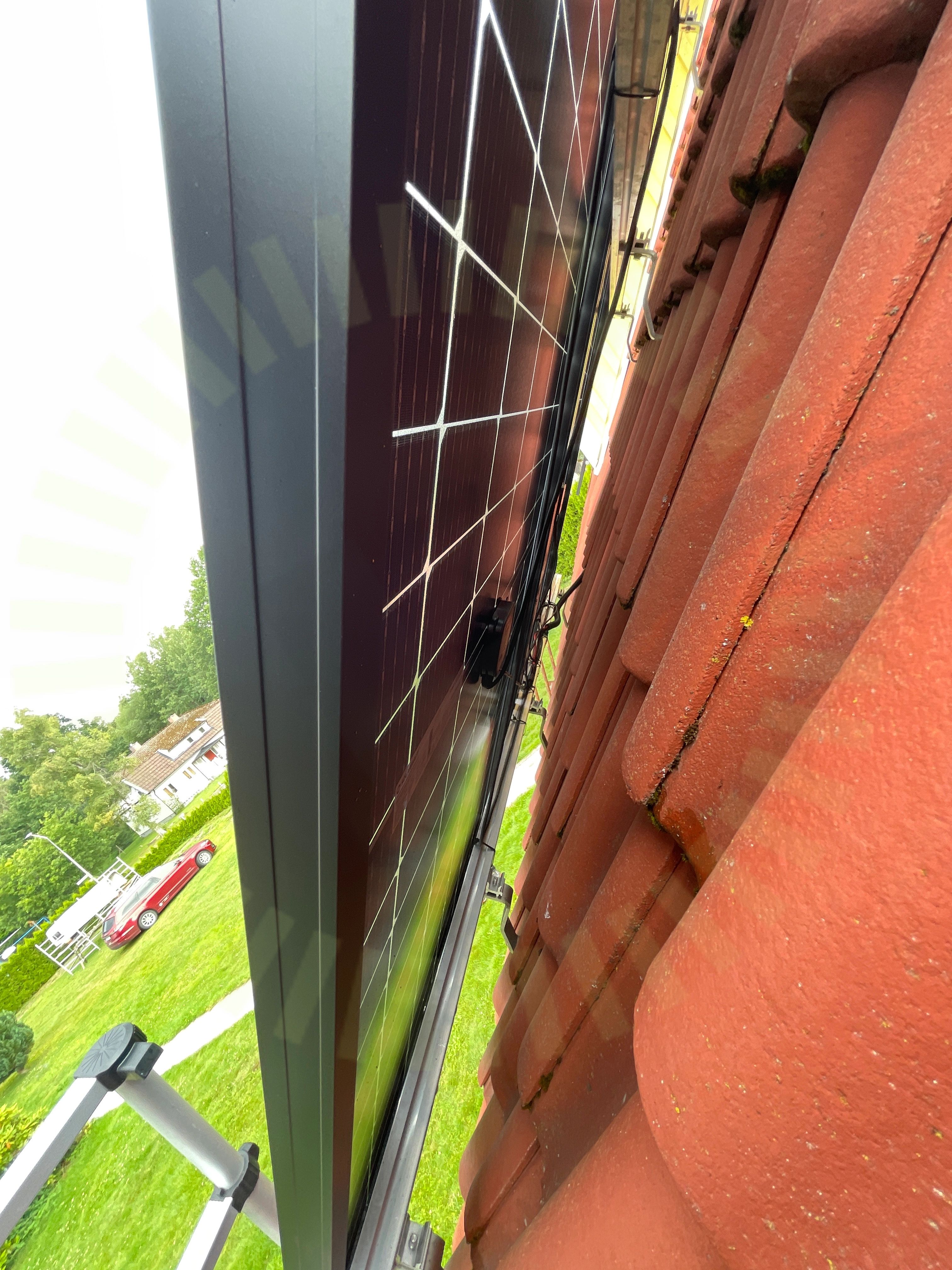

3.1 Kabeluppfästning

Inte godkänd

Frihänger ca 1 meter mellan skenor

Takgenomföring

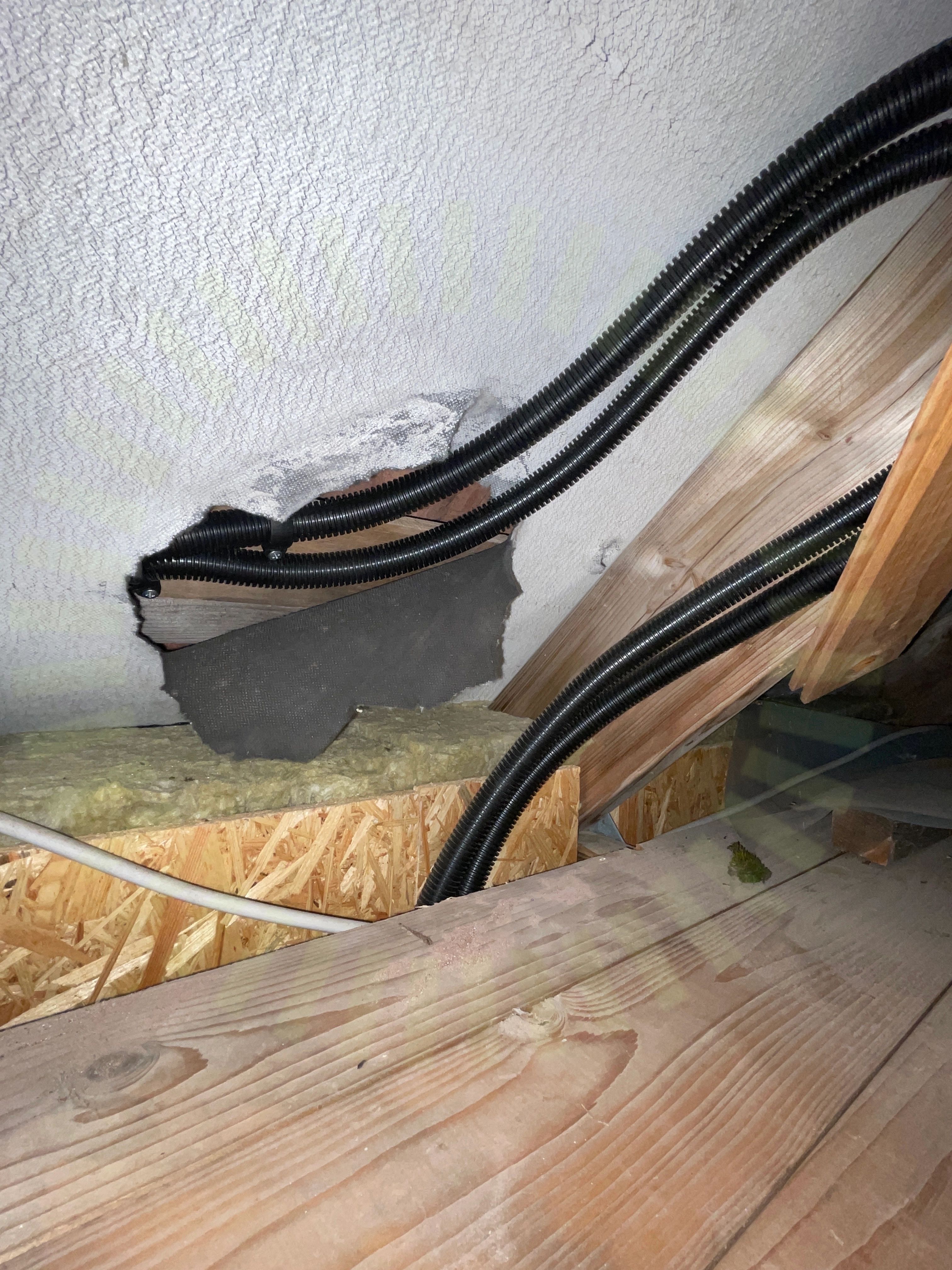

3.2 Takgenomföring

Överenskommelse

Enligt överenskommelse ska kund täta genomföringen

3.3 Snö- och Vindlastberäkning

Inte godkänd

Verkligt avstånd mellan takstolar är ca 90-100 cm. Enligt Lastberäkning cc 120

Tillverkarens montageanvisningar
Underliggande takpanna

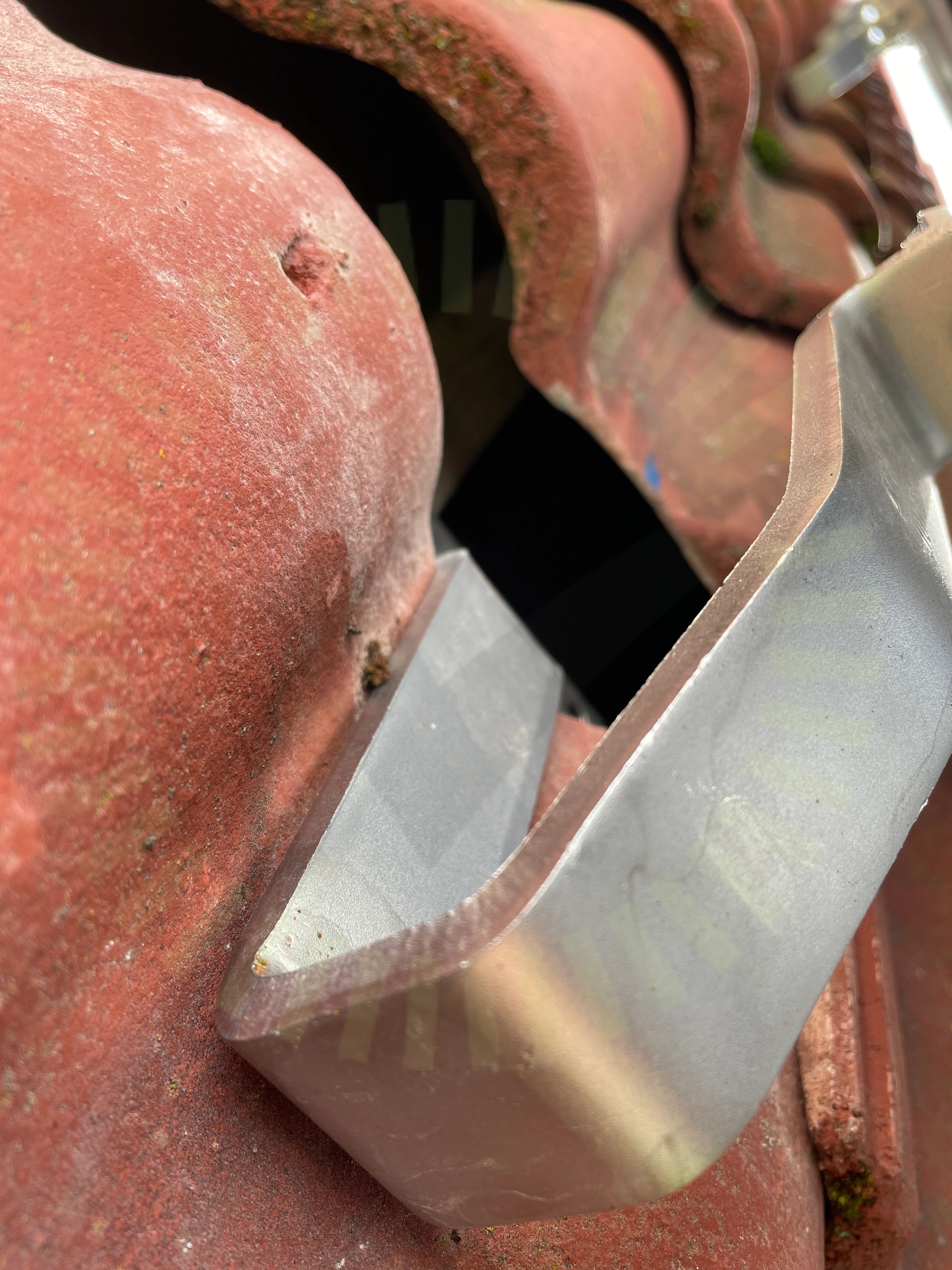

3.4 Underliggande takpanna

Inte godkänd

Kroken ligger an mot pannan.

Installation manual Rapid Roof Hook | 2020.03 V.001, Sida 4
Takkrokarnas CC

3.5 Takkrokarnas CC

Inte godkänd

Endast nedersta skenan är monterad i samtliga takstolar. Övriga har cc avstånd på 185 cm. Max mått enligt lastberäkningen är 120 cm

Snö- och vindlastberäkning

Godkända kontrollpunkter

20/25
Använd skruv för klämmaDC kabel förläggningFrämmande materialFöremål mellan skena och panelramHöjdjusteringKabeldragning mellan takytorKlämmans placering i skenaMittklämmorPanelramens höjdPlaceringSkada på klämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkenskarvar korslagerTakstolsinfästningVäderbeständigt materialÄndklämmor

Tak 1, SolarWatt: Vision H 3.0

Anmärkningar

3/14

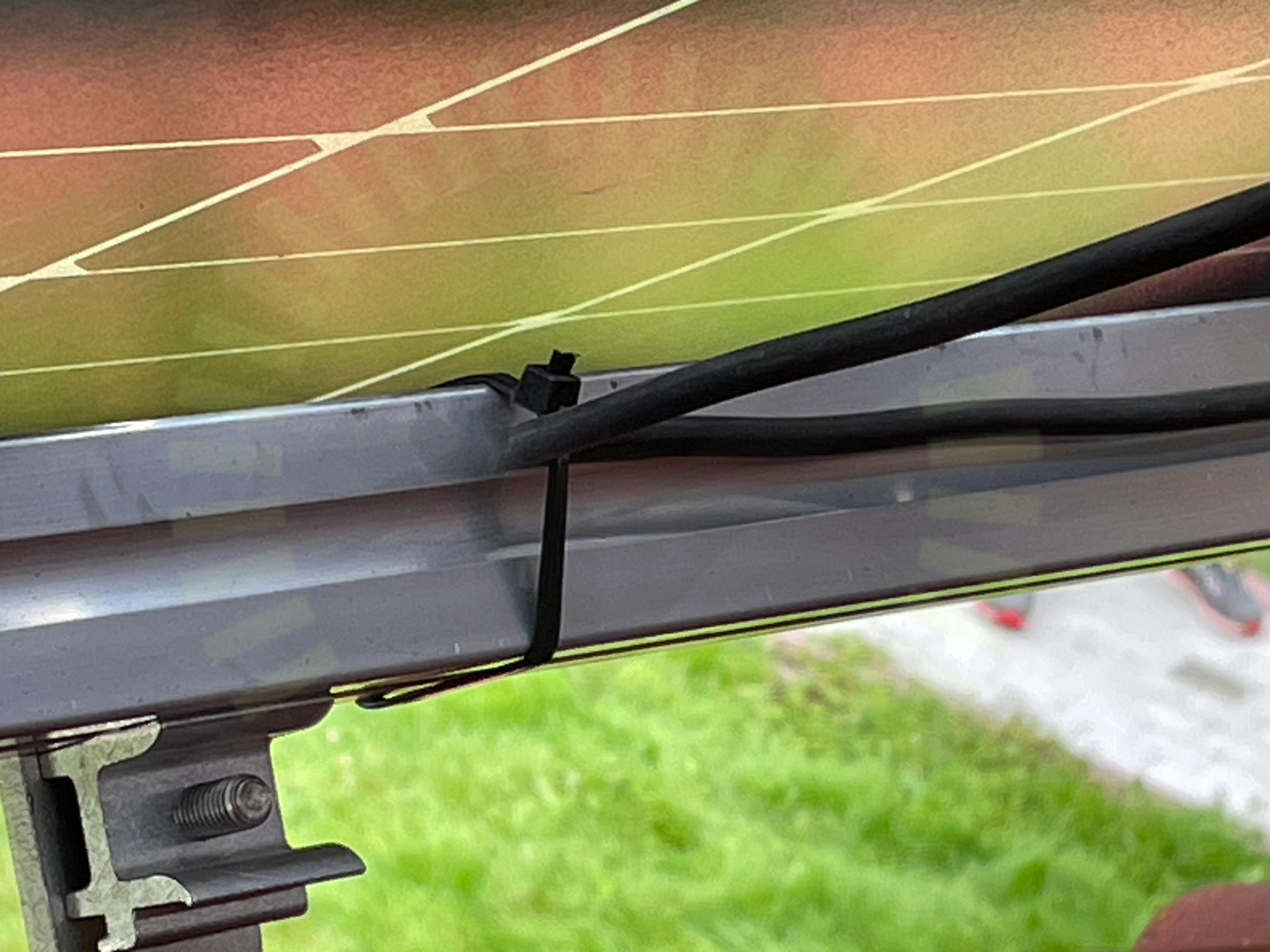

Kablagets böjradie

4.1 Kablagets böjradie

Inte godkänd

DC kablar har en för skarp böjradie.

Kopplingslåda

4.2 Kopplingslåda

Inte godkänd

Kablaget dras åt motsatt håll från kopplingslådans öppning och utsätts för stress.

Stress på kontakter

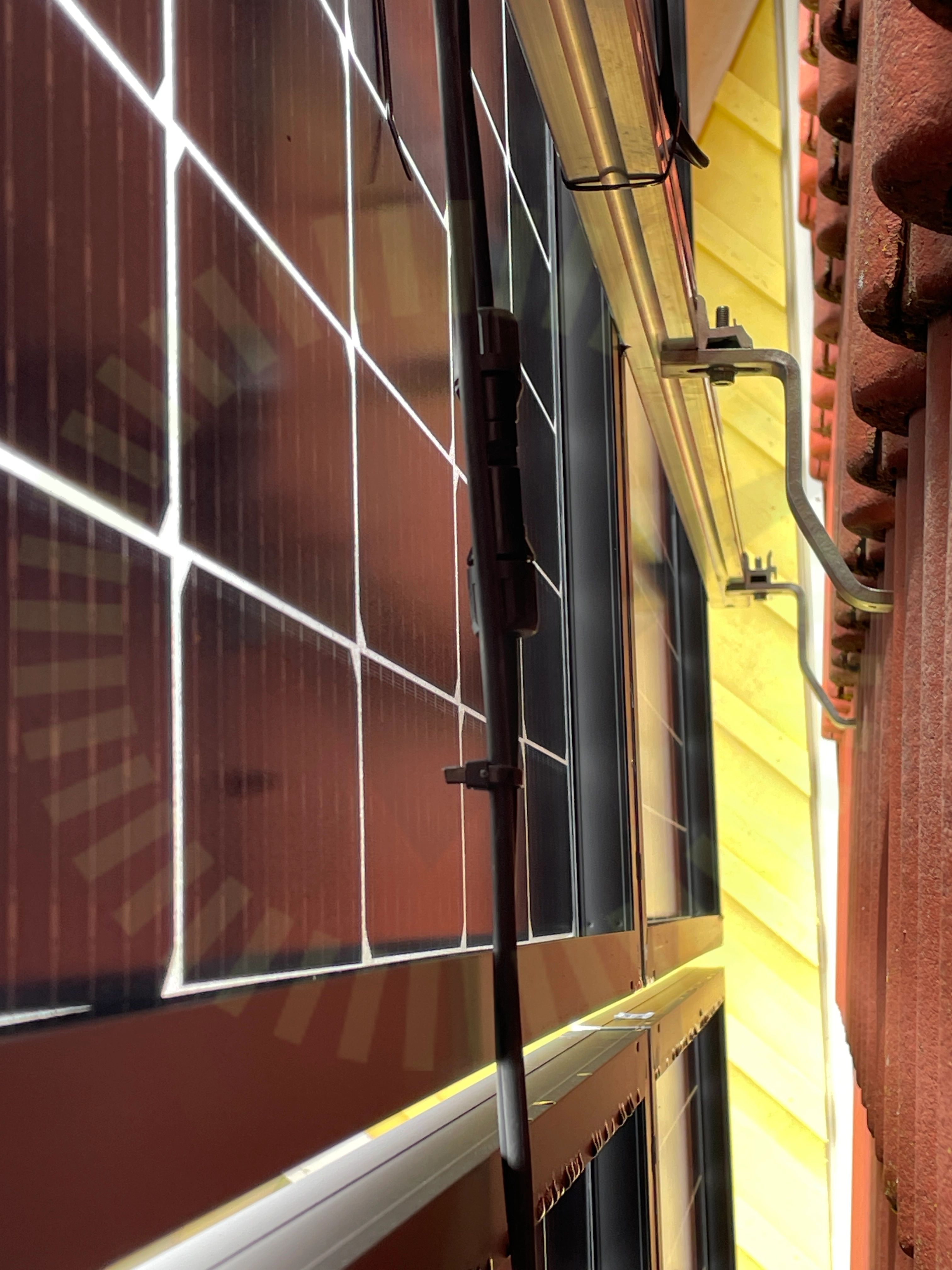

4.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna. 70 cm avstånd mellan skenor

Staubli Monteringsanvisning MA711 / SS 436 40 00, 712.526

Godkända kontrollpunkter

11/14
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningKontaktdonPanelramar separeradePunktbelastningSkuggaSpänningar i ramSträngförläggning

Varselmärkning

Anmärkningar

2/4
Informering av solceller

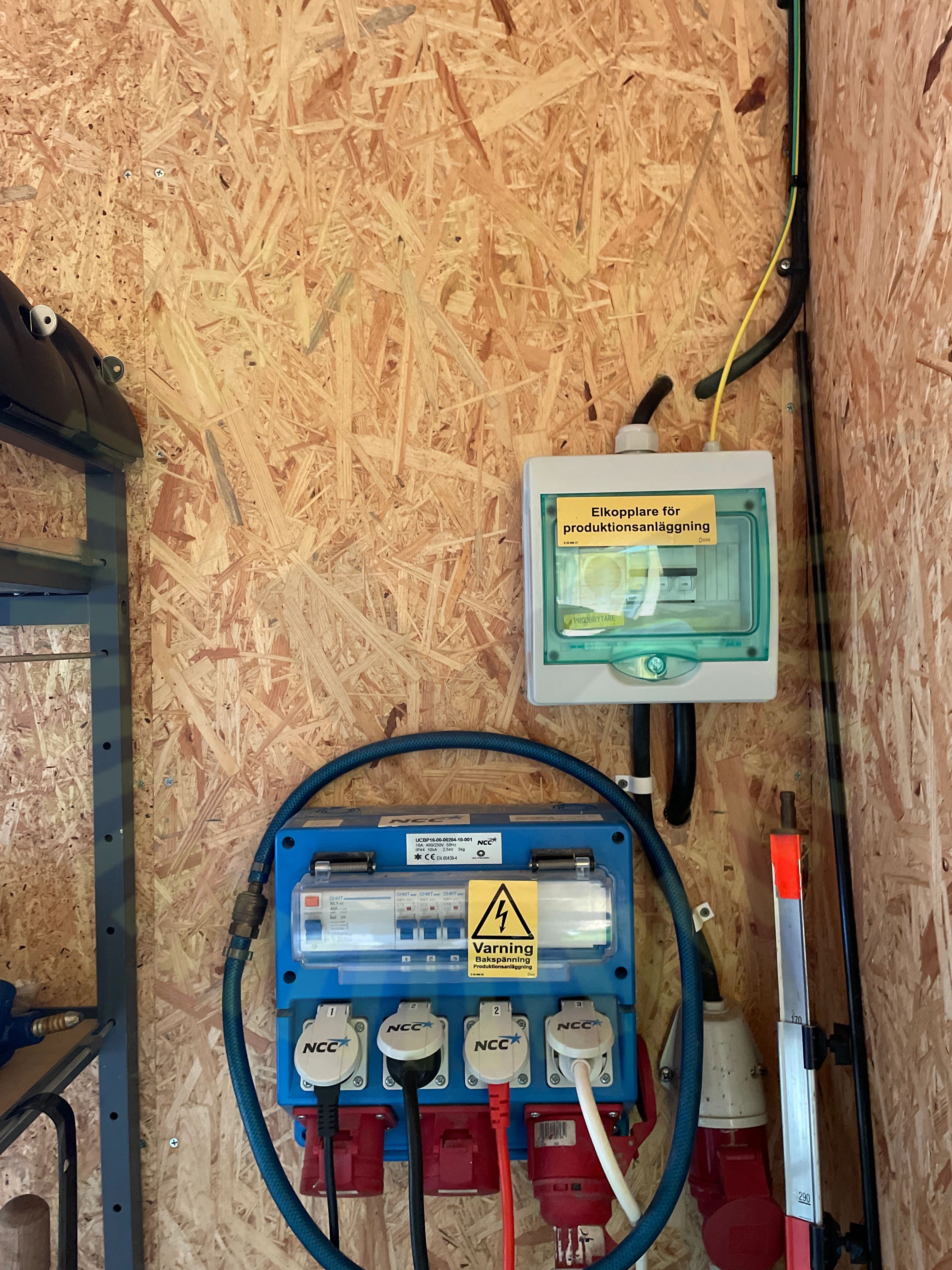

5.1 Informering av solceller

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas från växelriktaren

SS 436 40 00 (712.514.101)

5.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Saknas vid undercentral som matas från växelriktaren

SEK 457, Sida 42

Godkända kontrollpunkter

1/4
Varning för likspänning

Ej tillgängligt vid besiktning

1/4
Tillförlitligt fäst

Växelriktare

Anmärkningar

1/30
Märkning

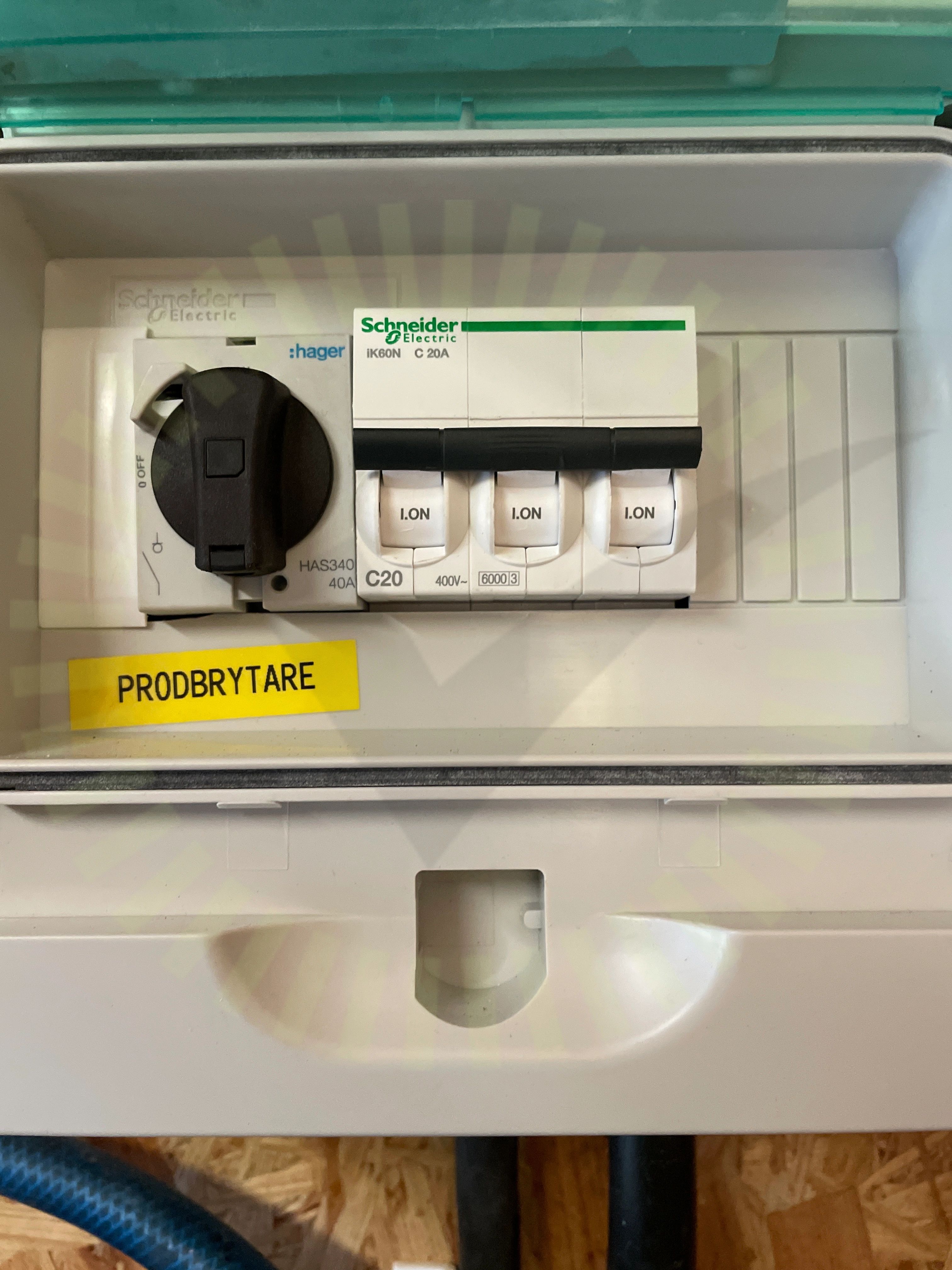

6.1 Märkning

Inte godkänd

Märkning saknas på säkringar för växelriktare.

Godkända kontrollpunkter

28/30
AC Anslutning VäxelriktareAC BöjradieAC Kablage förläggningAvståndBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kontakter anslutningDirekt solljusDubbel matningFastsäkring av produktGenomföringarHuvudsäkringInfästningInfästning bakplattaKabeldimensioneringLedare anslutnaLikspänningskomponenterMissvisande varselmärkningNärliggande materialSkadat kablageSkarp kantStress på kontakterSäkringsdimensionUppskalad ledareVentilationVinkelVäderbeständigt material

Ej tillgängligt vid besiktning

1/30
Strängdesign
