Institutet för Solenergikvalitet

Besiktningsrapport

9.2
x

Installation genom

Nova Solar

Datum

25 april 2023

Ort

Torslanda, Västra Götalands län
Ändklämmor skena
Underliggande takpanna
Föremål mellan skena och panelram
92% godkända8% ej godkända

Om installationen

PanelerLongi: LR5-54HPB 390-410M
MontagesystemWeland Stål: Råspont
VäxelriktareHuawei: SUN2000 (12-20KTL)-M2
TillbehörSäkerhetsbrytare AC
TillbehörElmaterial: Kapsling
Nova Solar

Installerad av Nova Solar som har ett högt snittbetyg på 9.6 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

2/3

1.1 Avtal

Inte godkänd

Installationen är inte levererad enligt avtal. Kund har offererats 72 paneler. 64 paneler är installerade.

Avtal

1.2 Strängschema

Inte godkänd

Strängschemat stämmer inte med verkligheten.

ELSÄK-FS 2022:1 (3 kap. § 6)

Godkända kontrollpunkter

1/3
Mätprotokoll DC

Kapsling

Godkända kontrollpunkter

9/9
BrytareBöjradieFörskruvningarInfästningInstallationIP-KlassningPlaceringTermisk påverkanYttre påverkan

Säkerhetsbrytare AC

Godkända kontrollpunkter

6/6
BöjradieEgenskaperFörskruvningarInfästningPlaceringRakt monterad

Tak 1, Longi: LR5-54HPB 390-410M

Anmärkningar

2/17
Kontakter

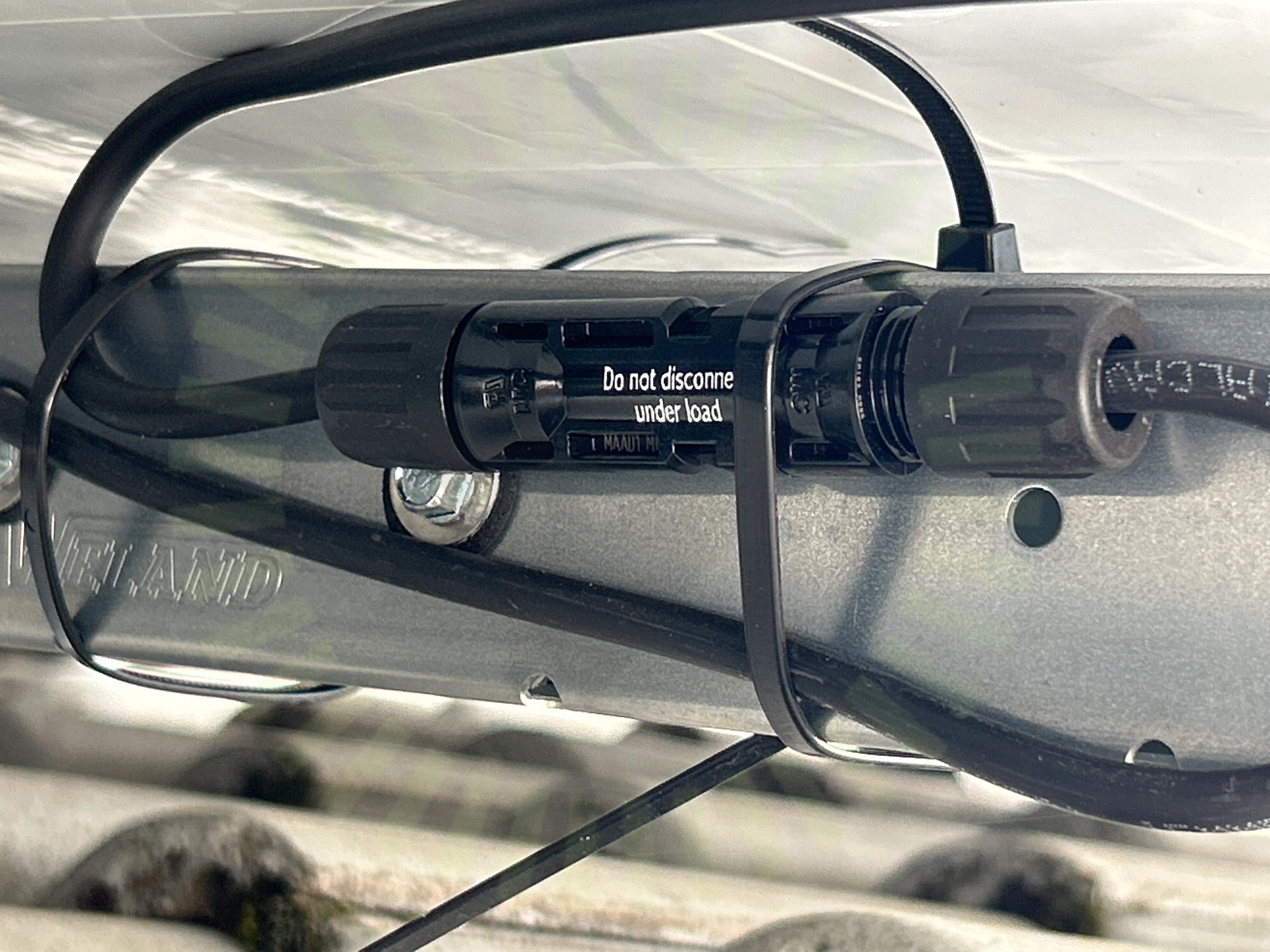

4.1 Kontakter

Inte godkänd

Buntband får inte placeras över kontakternas hölje.

Panelkablagets böjradie

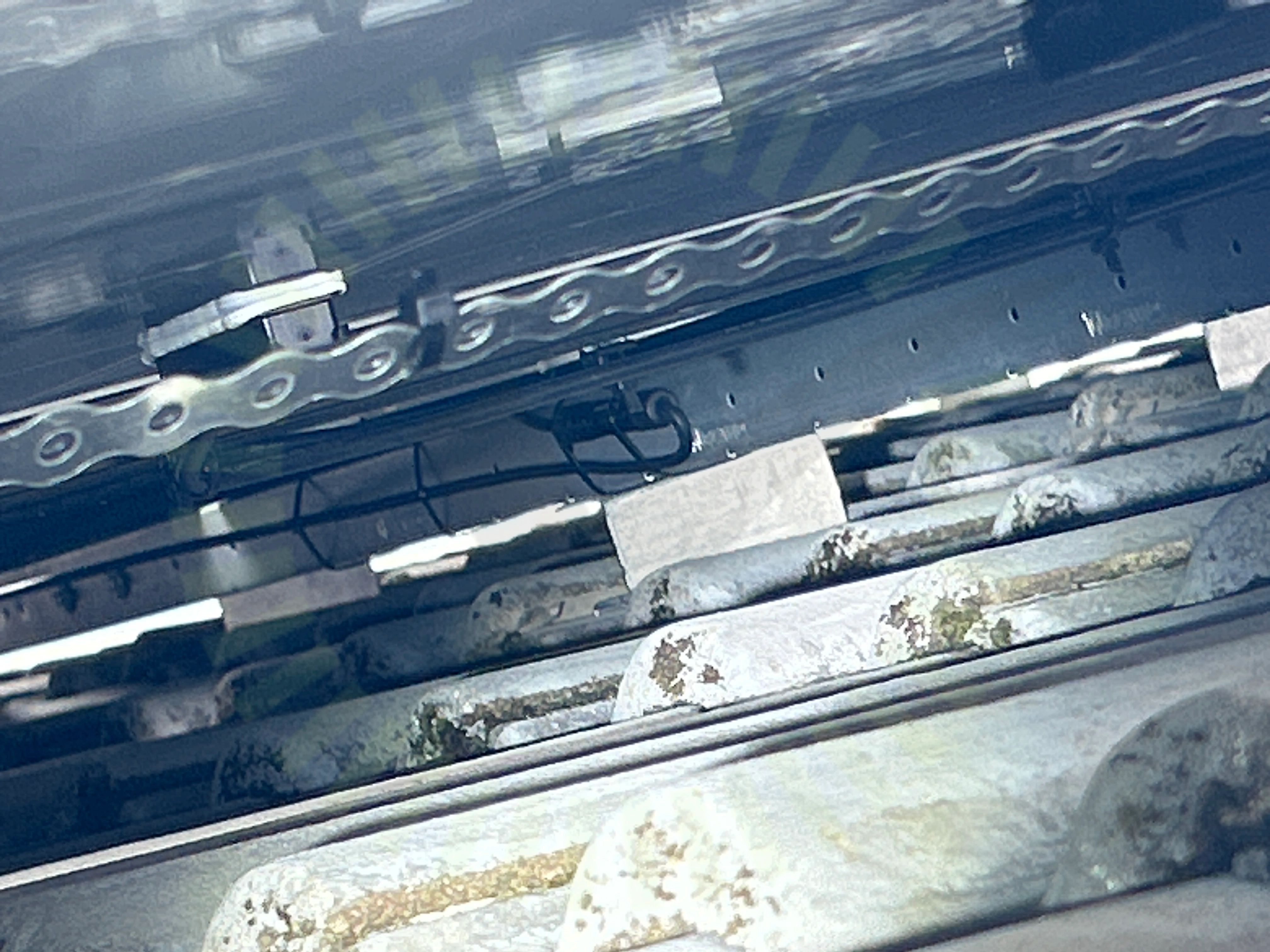

4.2 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

Installation Manual for LONGi Solar PV Modules, V15, Sida 25

Godkända kontrollpunkter

15/17
Avstånd till takDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKopplingslådaMellanrumPunktbelastningSkadorSkuggaSpänningar i ramStress på kontakterSträngförläggningÖverlappning

Tak 1, Weland Stål: Råspont

Anmärkningar

8/23
Främmande material

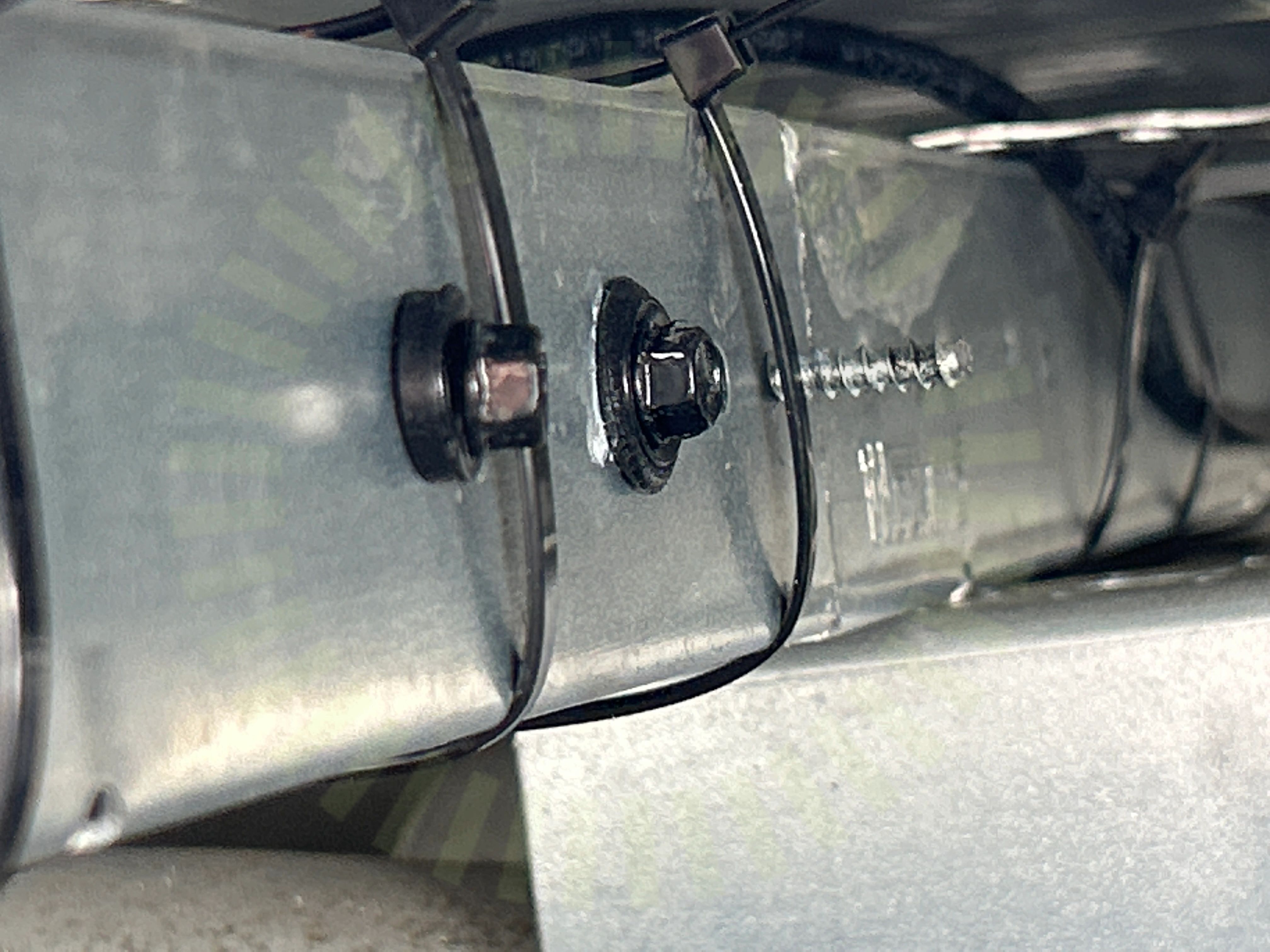

5.1 Främmande material

Inte godkänd

Material som inte är från tillverkaren av montagesystemet är inte tillåtet att använda vid montering.

DC kabel förläggning

5.2 DC kabel förläggning

Inte godkänd

Kablage ligger klämd mellan panelkant och skena.

Föremål mellan skena och panelram

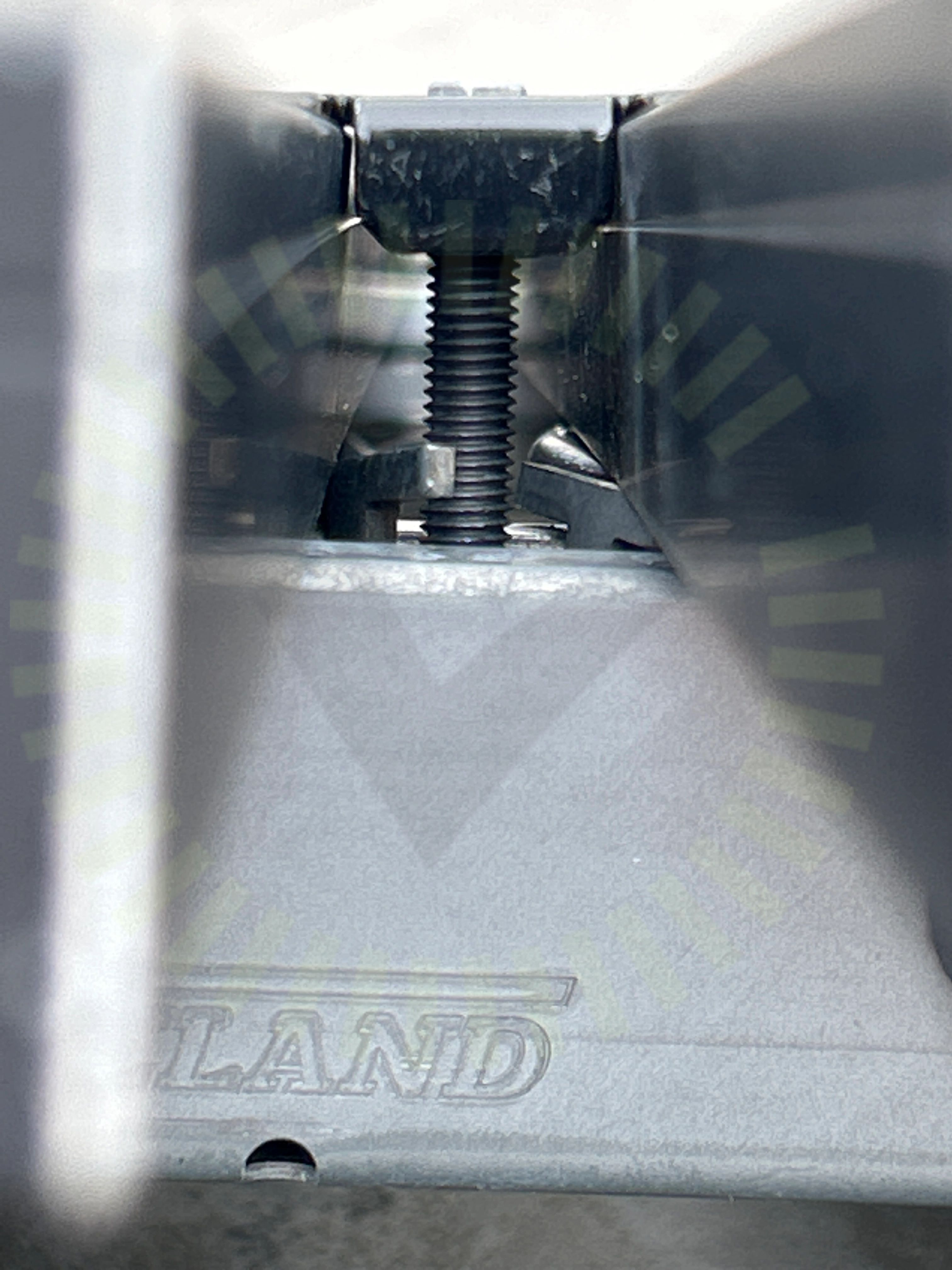

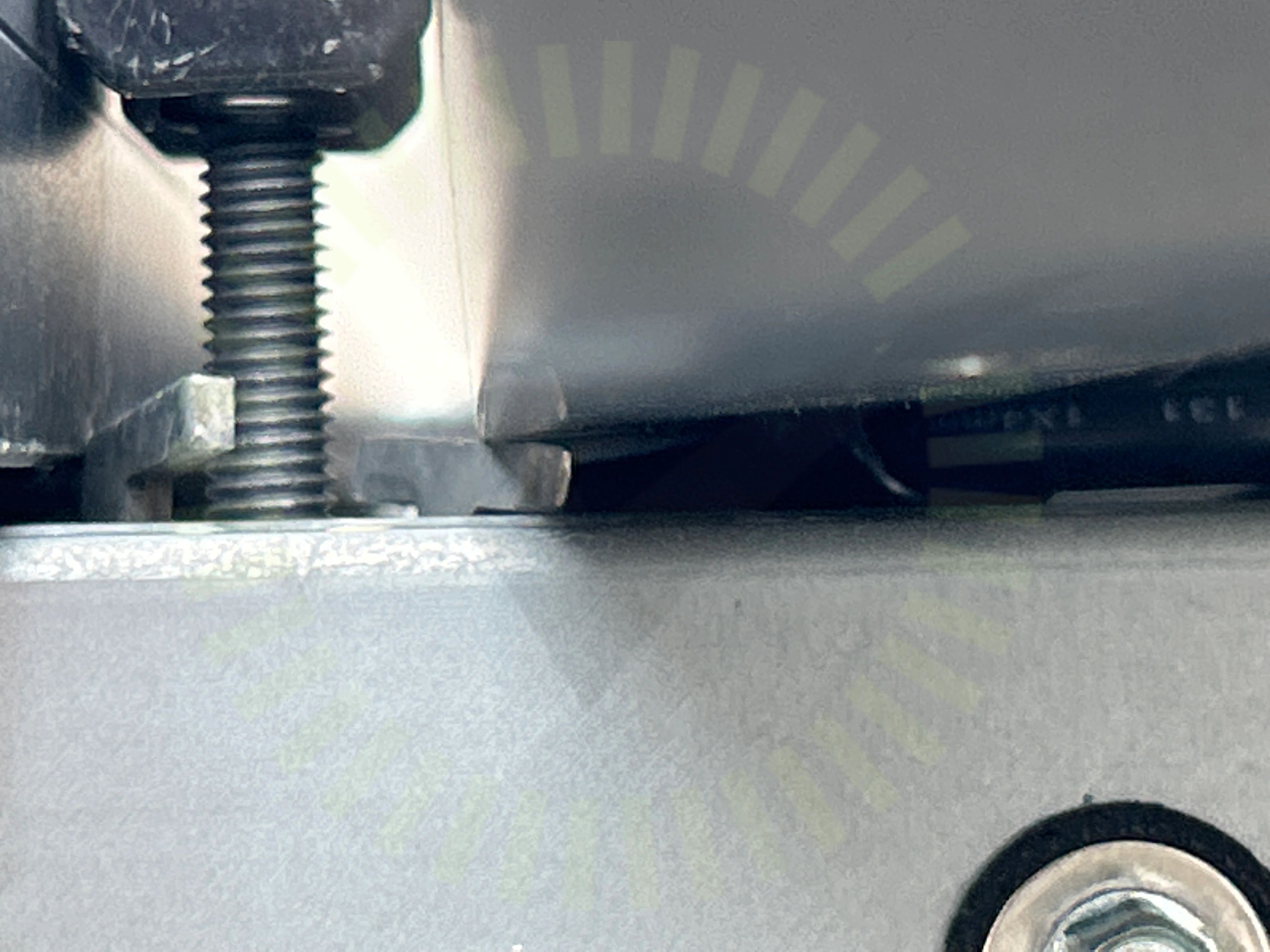

5.3 Föremål mellan skena och panelram

Inte godkänd

En del av klämman ligger mellan skena och panel.

Kabeluppfästning

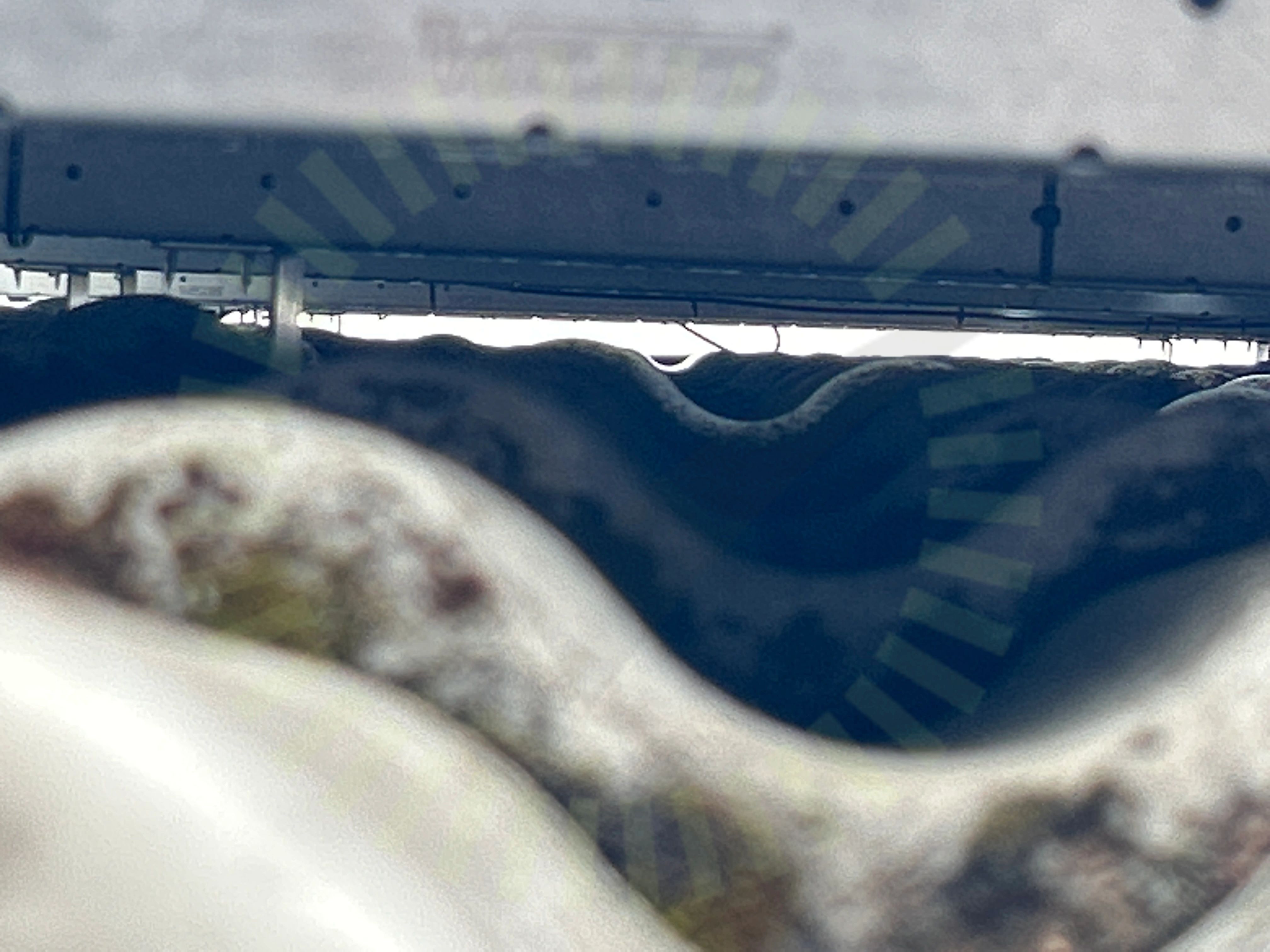

5.4 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)
Takgenomföring

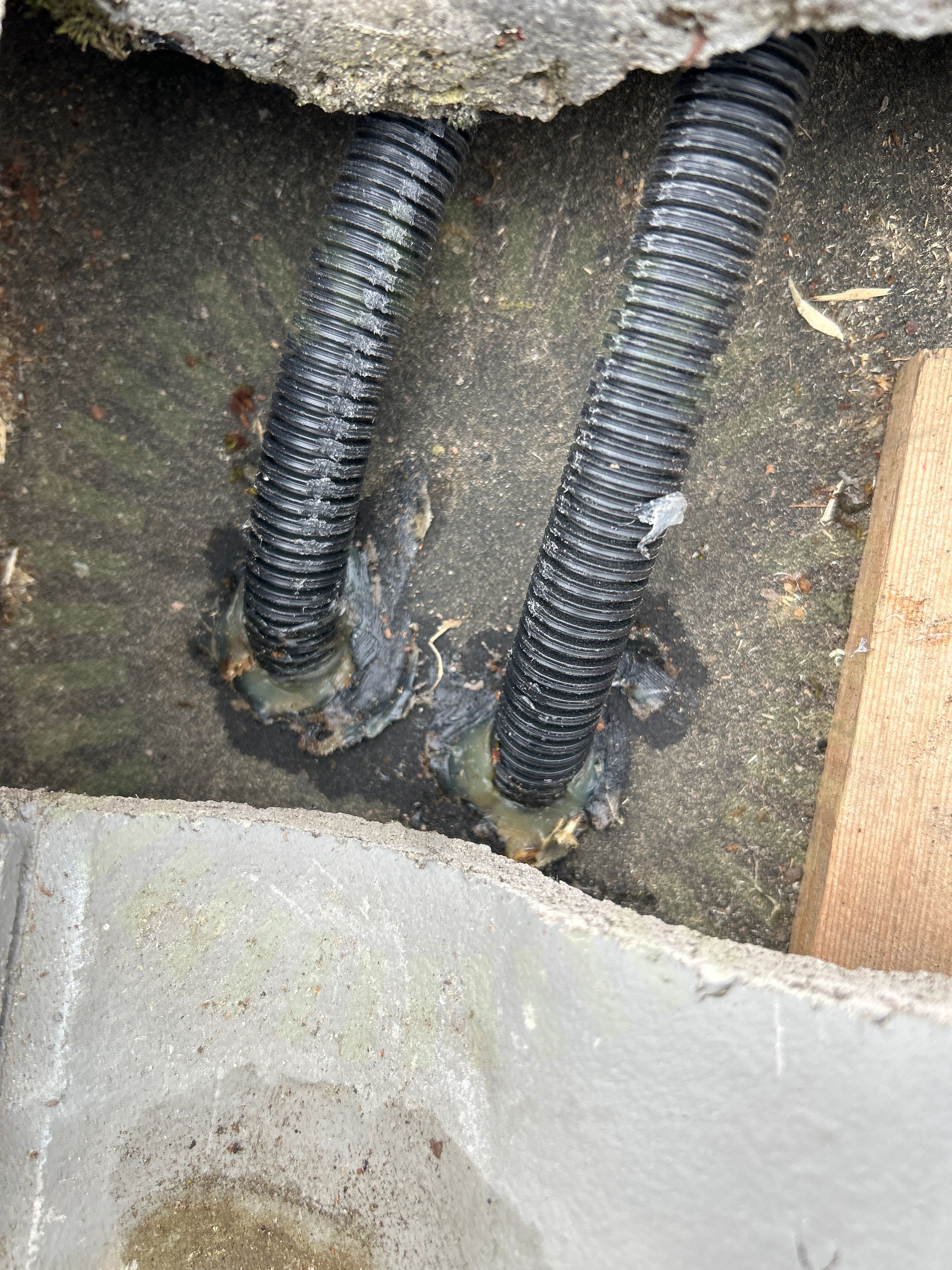

5.5 Takgenomföring

Inte godkänd

Takgenomföring är inte fackmässigt utförd.

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkningen för villataket stämmer inte med verkligheten.

Tillverkarens montageanvisningar
Underliggande takpanna

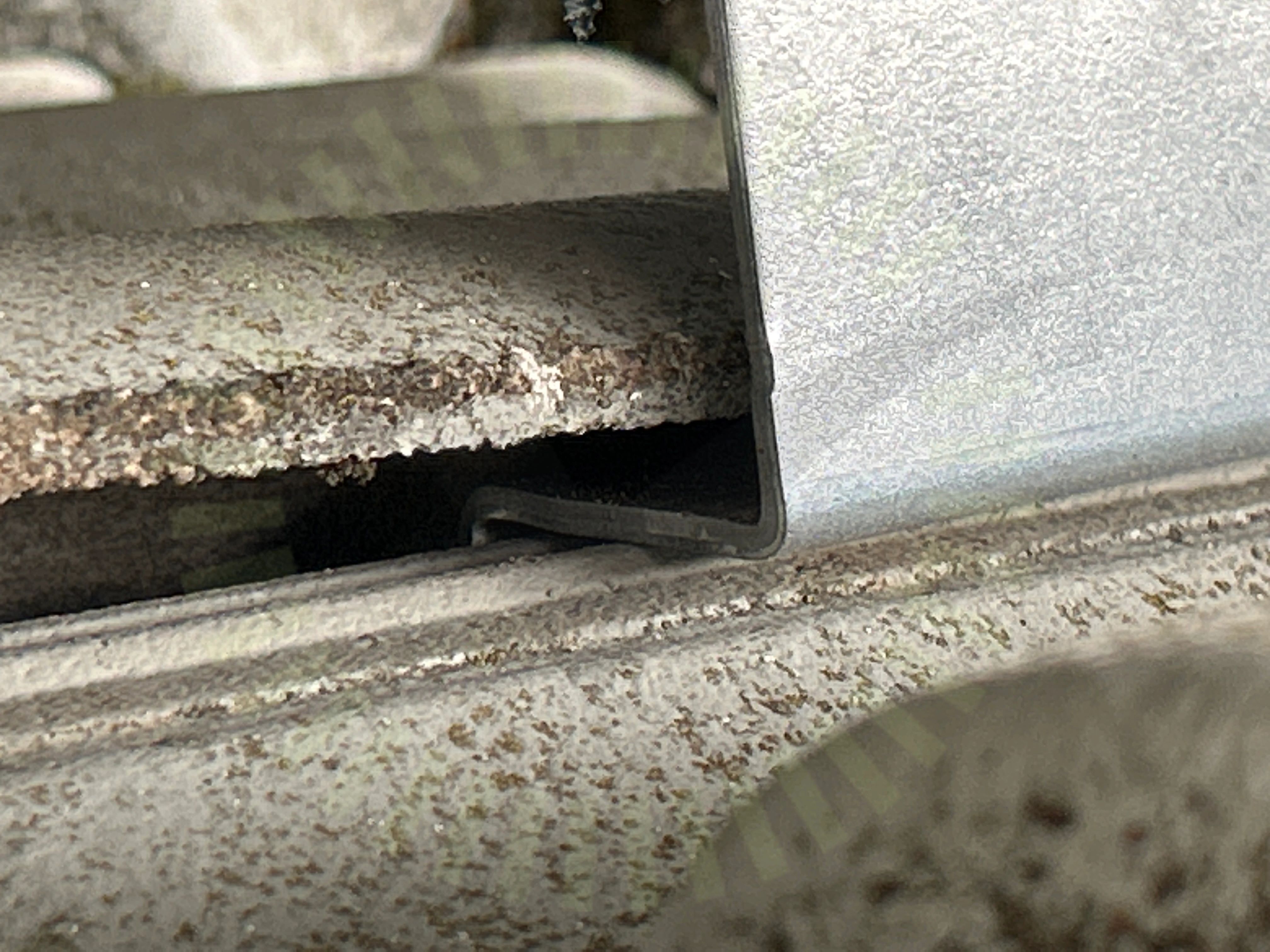

5.7 Underliggande takpanna

Inte godkänd

Infästningar trycker mot underliggande takpannor.

MA5102 Sid 1 (1) | Version 3 - 221101
Ändklämmor skena

5.8 Ändklämmor skena

Inte godkänd

Skenans utstick uppfyller inte tillverkarens krav.

MA5111 Sid 1 (1) | Version 4 - 221117

Godkända kontrollpunkter

15/23
Kabeldragning mellan takytorKlämmor rätt förläggningMittklämma skruvMittklämmorPlaceringRåspontsinfästningSkadorSkenornas infästningSkenornas överhängSkenskarvarTakkrokarnas CCTvådelad TakkrokUnderbyggnadVäderbeständigt materialÄndklämmor skruv

Varselmärkning

Godkända kontrollpunkter

8/8
Informering av solcellerInformering av solcellerMissvisande varselmärkningMissvisande varselmärkningTillförlitligt fästTillförlitligt fästVarning för backspänningVarning för likspänning

Växelriktare

Godkända kontrollpunkter

68/69
AC Anslutning VäxelriktareAC Anslutning VäxelriktareAC BöjradieAC BöjradieAC Kablage förläggningAC Kablage förläggningAC kablage skarp kantAC kablage skarp kantAvstånd närliggande objektAvstånd närliggande objektAvstånd till havetAvstånd till havetBakomliggande materialBakomliggande materialDC Kablage egenskaperDC Kablage egenskaperDC Kablage förläggningDC Kablage förläggningDC Kablage skyddDC Kablage skyddDC KontakterDC KontakterDC Kontakter anslutningDC Kontakter anslutningDC Kontakter förskruvningDC Kontakter förskruvningDC Kontakter stressDC Kontakter stressDC Max SpänningDC Max SpänningDC Max StrömDC Max StrömDC Min SpänningDC Min SpänningFastsäkring av produktFastsäkring av produktFörskruvningFörskruvningGenomföringarGenomföringarHuvudsäkringHuvudsäkringInfästningInfästningJordning av chassiJordning av chassiKabeldimensioneringKabeldimensioneringLedare FastspändaLedare FastspändaLikspänningskomponenterLikspänningskomponenterMärkningMärkningSkadat kablageSkadat kablageSäkringsdimensionSäkringsdimensionUppskalad ledareUppskalad ledareVentilationVentilationVäderbeständigt materialVäderbeständigt materialVäderskyddVäderskyddVäxelriktarens IP klassningVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/69
Strängdesign
