Institutet för Solenergikvalitet

Besiktningsrapport

9.5
x

Installation genom

Soldags

Datum

29 september 2023

Ort

Storvreta , Uppsala län
Dragavlastade
DC Kontakter anslutning
Böjradie kablage
95% godkända5% ej godkända

Om installationen

PanelerLuxor: EcoLine M108
MontagesystemK2: Single Rail: SingleHook 2
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
BatteriHuawei: LUNA2000-5-15-S0
TillbehörSmartmätare: CHINT DTSU666
TillbehörSäkerhetsbrytare AC
Soldags

Installerad av Soldags som har ett högt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmän

Godkända kontrollpunkter

3/3
AvtalMätprotokoll DCSträngschema

Allmänt

Godkända kontrollpunkter

12/12
Batteri avståndBatteri avstånd till växelriktareBatteri fastsäkring av produktBatteri infästningBatteri kablageBatteri kontakterBatteri PEBatteri rakt ståendeBatteri skadorBatteri smart power sensorBatteri utrymmeBatteri väderskydd

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/40
AC Böjradie

3.1 AC Böjradie

Inte godkänd

Kabelns böjradie inte godkänd. Kabel har böjts så den har deformerats.

SS 436 40 00 (522.8.3)
DC Kontakter anslutning

3.2 DC Kontakter anslutning

Inte godkänd

Förskruvningar är bottnade och har skadat kontaktens tätning.

MA231 (de_en) Assembly instructions
Dubbel matning

3.3 Dubbel matning

Inte godkänd

Stigare till huset kan nu matas av både solcellerna och från inkommande. Den totala effekten är högre än vad kabeln normalt anses kunna hantera. Ledningsdimensionering för kabeln rekommenderas.

Godkända kontrollpunkter

37/40
AC anslutning växelriktareAC Kablage förläggningAnslutning av ledareAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningEnkelisolerade ledareGenomföringarHuvudsäkringIdentifieringInformering av solcellerInfästningJordning av chassiKabeldimensioneringLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillförlitligt fästTillgänglighetVarning för backspänningVarning för likspänningVentilationVäderbeständigt materialVäxelriktarens IP klassning

K2: Single Rail: SingleHook 2

Godkända kontrollpunkter

21/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästningarKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaMittklämmorPlaceringSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSkenskarvarSkruvar korrektSnö- och VindlastberäkningTakets lutningTakkrokarnas CCTakstolsinfästningVäderbeständigt materialÄndklämmor

Luxor: EcoLine M108

Anmärkningar

3/16

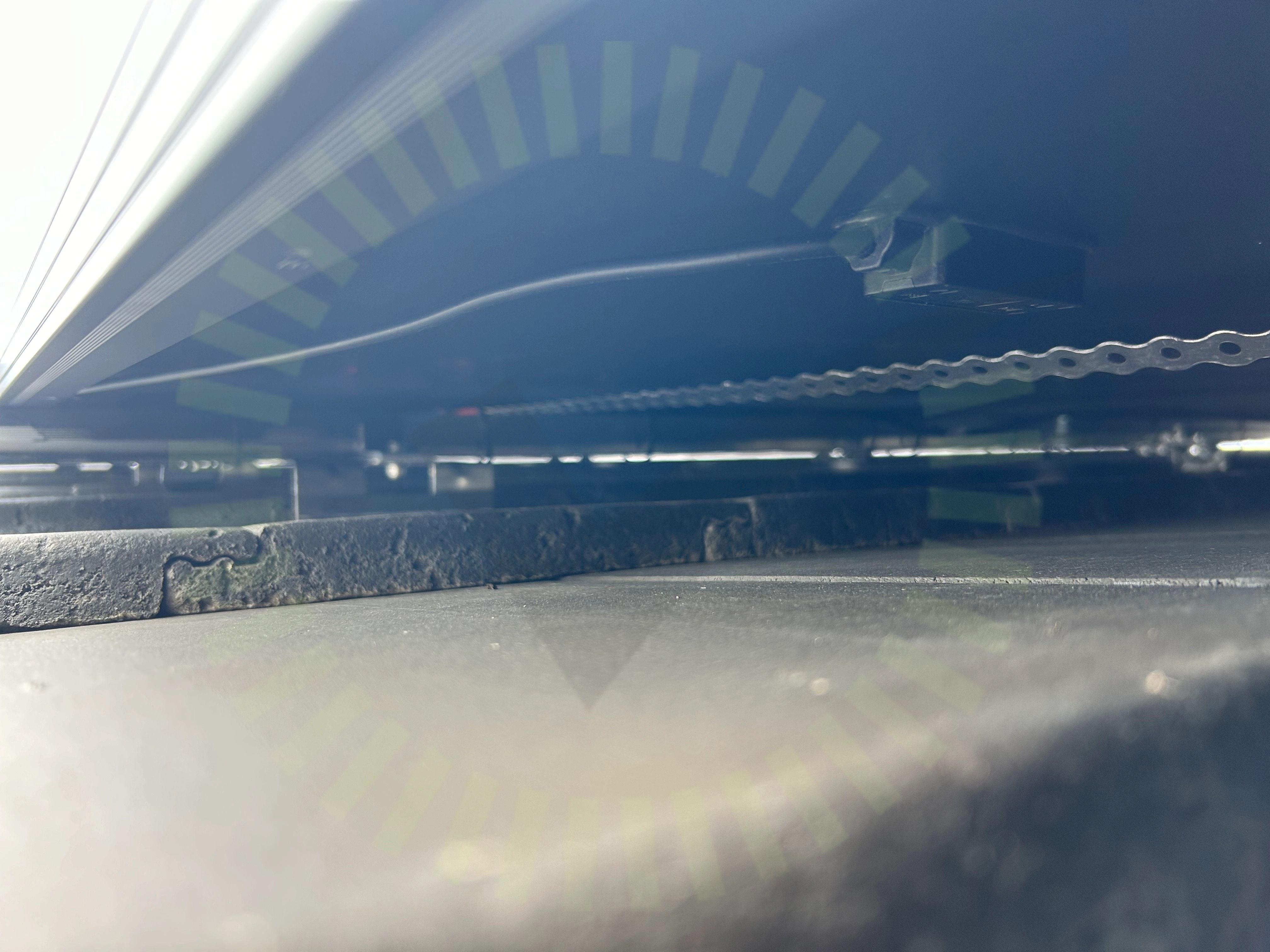

Böjradie kablage

5.1 Böjradie kablage

Inte godkänd

Kabel ska förläggas rakt ur kontakter och kopplingslådor minst 5 cm innan den får böjas

Luxor Installationsmanual. 2022-06. Sida 26.

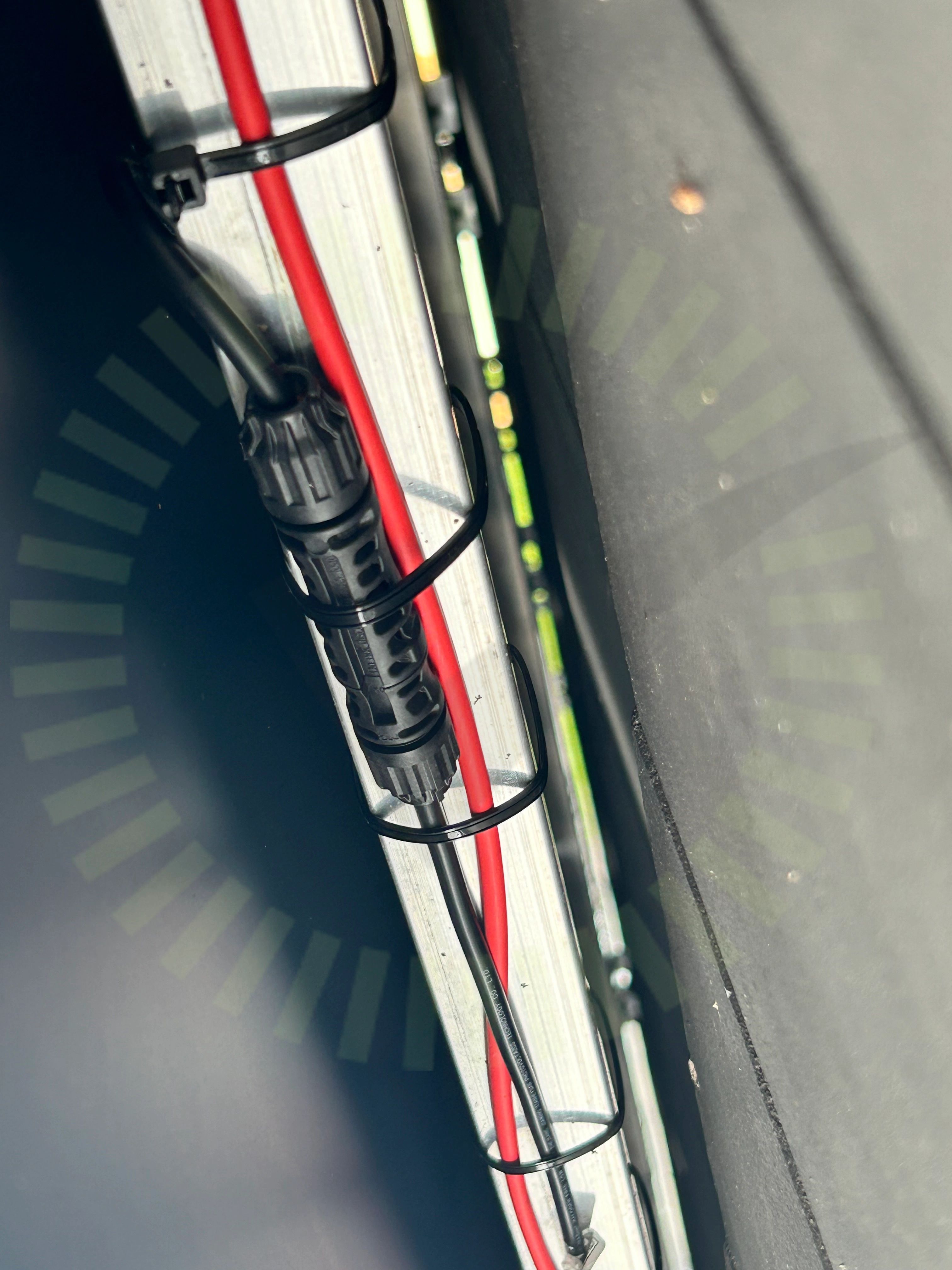

Dragavlastade

5.2 Dragavlastade

Inte godkänd

Böjradien är för snäv ut ur kontakten.

Luxor Installationsmanual. 2022-06. Sida 26.
Kontaktdon

5.3 Kontaktdon

Inte godkänd

Buntband får inte placeras över kontaktdonens hölje.

MA711 (se_en) Monteringsanvisningar, Sida 4

Godkända kontrollpunkter

13/16
DräneringshålFästens placeringFörbindelse av kontakterFöremål mot bakstyckeKlämmornas överlappningMellanrumPunktbelastningSkadaSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Smartmätare: CHINT DTSU666

Godkända kontrollpunkter

1/1
Smartmätare

Säkerhetsbrytare AC

Godkända kontrollpunkter

8/8
AnslutningBöjradieEgenskaperFörskruvningarIdentifieringInfästningPlaceringYttre påverkan
