Besiktningsrapport

9.6

Installation genom

Energihem

Datum

3 januari 2023

Ort

Gullspång, Västra Götalands län

Fästenas placering

Avstånd

Skarv

88% godkända12% ej godkända

Om installationen

PanelerJA Solar: JAM60S20 MR Series

MontagesystemWeland Stål: Plåttak

VäxelriktareMOD 3-10KTL3-XH

Installerad av Energihem som har ett medelhögt snittbetyg på 8.1 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

JA Solar: JAM60S20 MR Series

Anmärkningar

1/15

1.1 Fästenas placering

Inte godkänd

Monteringen följer inte paneltillverkarens anvisningar. Uppmätt klämavstånd: 320mm Skall vara minst 390mm.

Tillverkarens anvisningar

Godkända kontrollpunkter

10/15

Avstånd till ytaDräneringshålFästenas storlekHöjdskillnadKontakter skyddadeMellanrum panelramSkuggaSpänningar i ramSträngförläggningYttre påverkan

Ej tillgängligt vid besiktning

4/15

DragavlastadeFörbindelse av kontakterFöremål mot bakstyckeKablarnas böjradie

MOD 3-10KTL3-XH

Anmärkningar

5/31

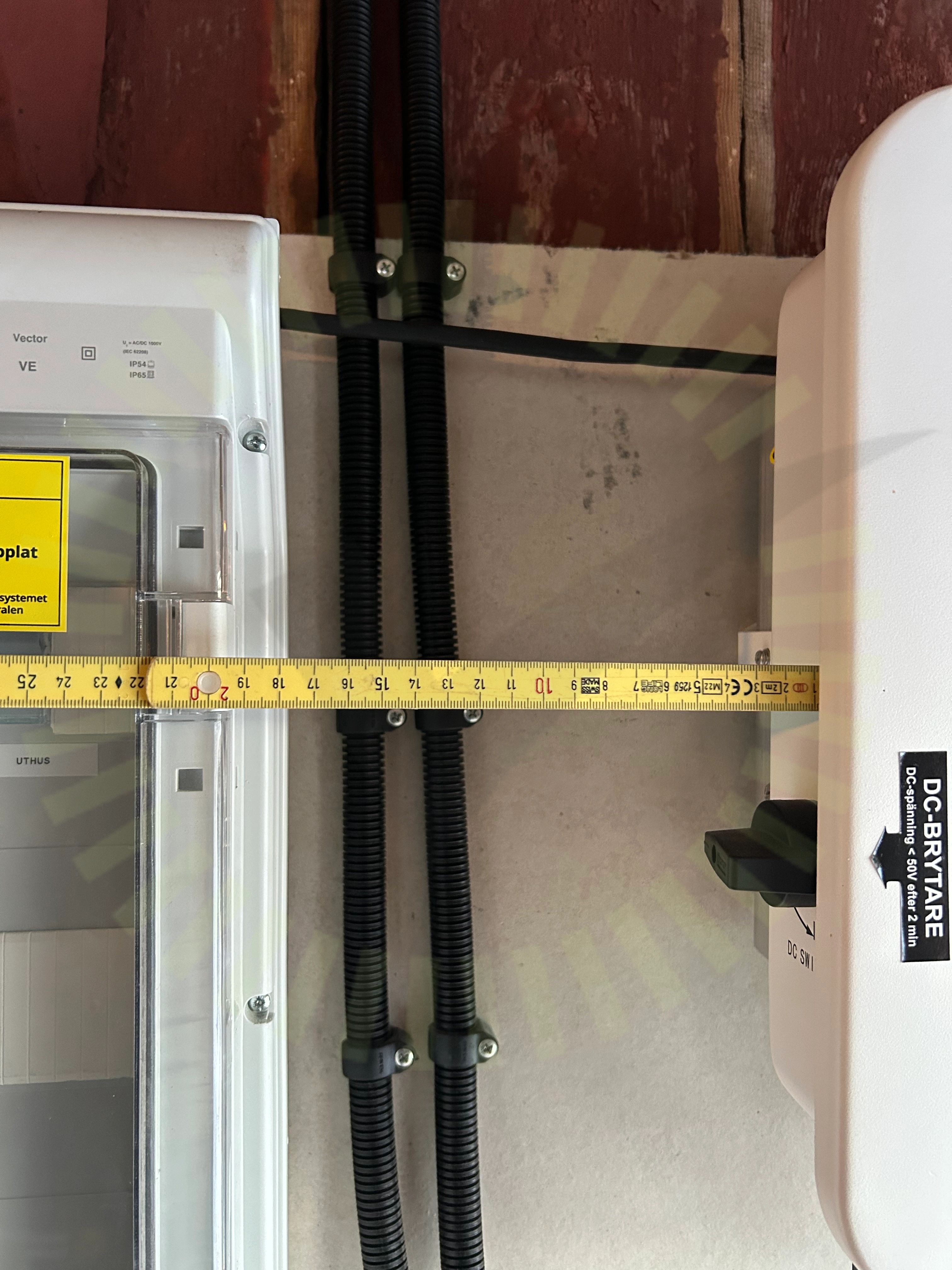

2.1 Avstånd

Inte godkänd

Placering av växelriktare följer inte tillverkarens anvisningar. Skall vara minst 300mm luftutrymme.

GroWatt Installations Manual, 2022-1-18, Sida 11

2.2 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (6 §)

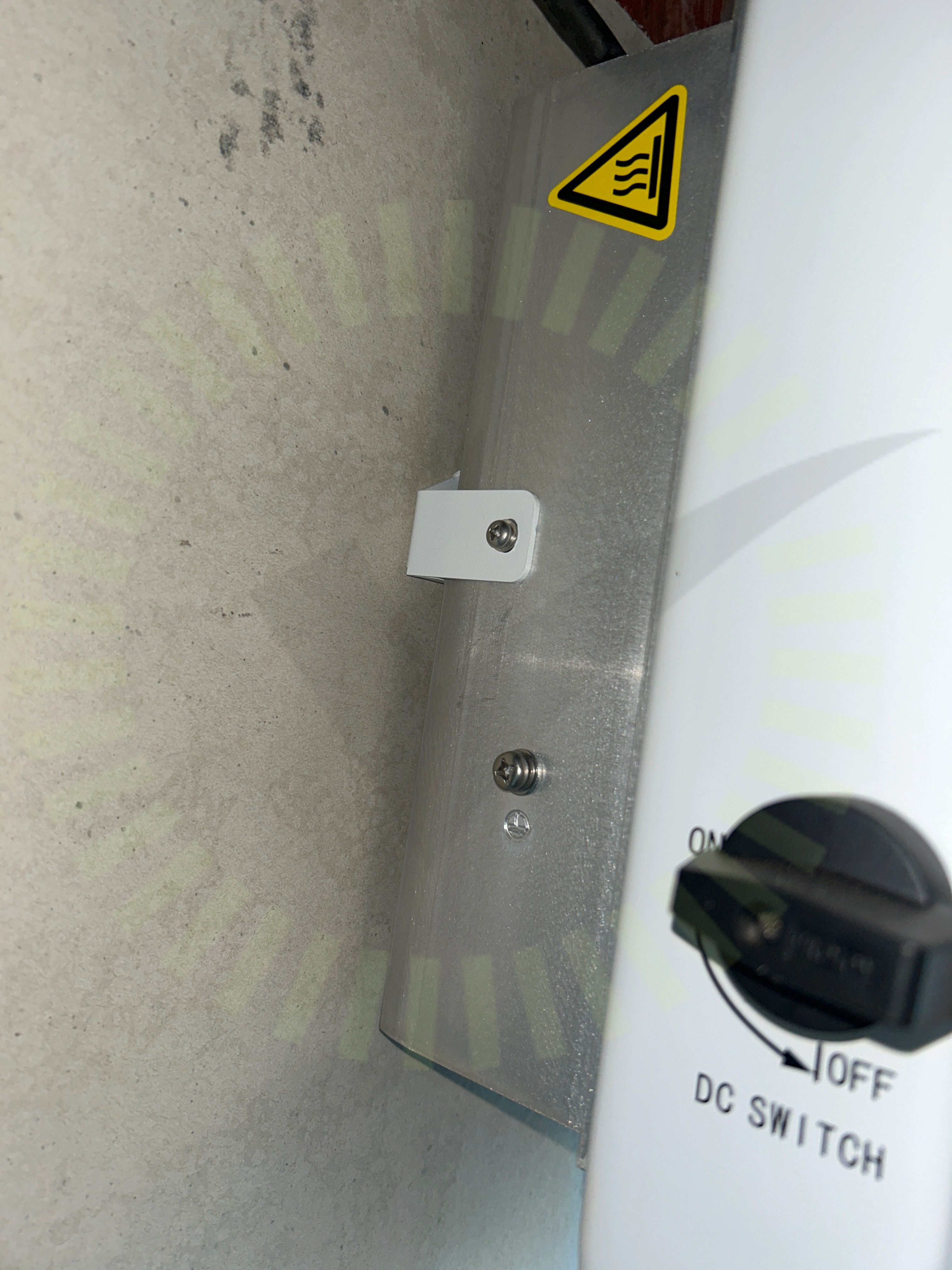

2.3 PE

Inte godkänd

Växelriktarens chassi saknar PE anslutningen.

GroWatt Installations Manual, 2022-1-18, Sida 23

2.4 Strängschema

Inte godkänd

Strängschema saknas.

ELSÄK-FS 2022:1 (6 §)

2.5 Varning för likspänning

Inte godkänd

Dekal saknas.

SS 436 40 00 (712.514) / (134.1.7)

Godkända kontrollpunkter

26/31

AC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanDirekt solljusFastsäkring av produktFörskruvningHuvudsäkringInformering av solcellerInfästningKabelKontakterLedare fastspändaMärkningSäkringTillförlitligt fästVarning för backspänningVinkelVäderskydd

Tak 1, Weland Stål: Plåttak

Anmärkningar

1/1

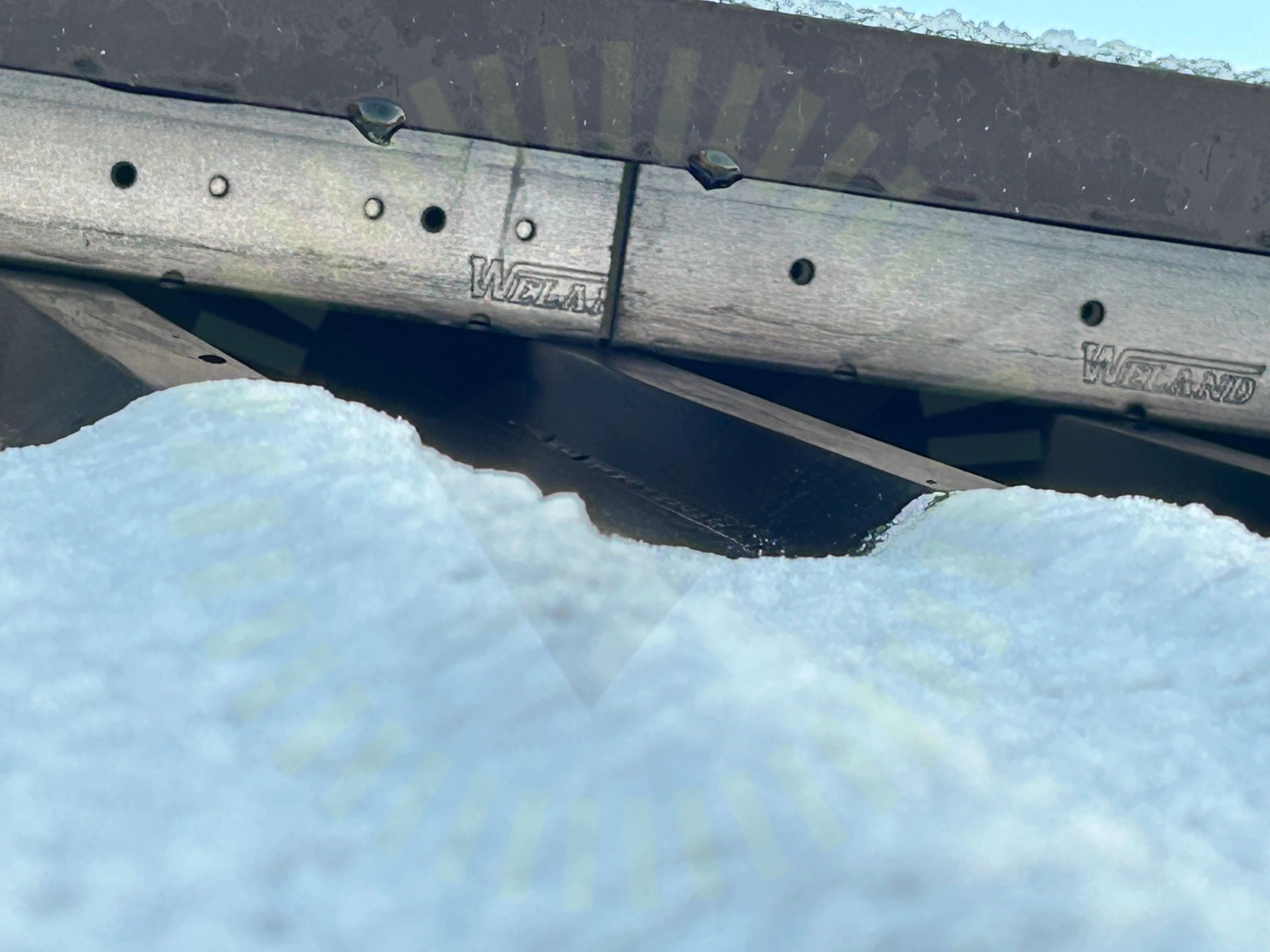

3.1 Skarv

Inte godkänd

Skarv ej utförd enligt tillverkarens anvisningar.

Tillverkarens anvisningar

Weland Stål: Plåttak

Godkända kontrollpunkter

16/18

Använd skruvFrämmande materialInfästningMittklämma rätt förläggningMittklämma skruvMittklämmorShimsSkadorSkarp kantSkyddSnö- och VindlastberäkningTakgenomföringVäderbeständigt materialÄndklämmor rätt förläggningÄndklämmor skena Ändklämmor skruv

Ej tillgängligt vid besiktning

2/18

Infästning skenaKabeluppfästning
