1.1 Mätprotokoll DC
Inte godkändNoterade mätningar är inte rimliga, anledning till avvikelse finns ej noterad i egenkontroll.
Besiktningsrapport
9.3
Installation genom
Sesol
Datum
20 december 2024
Ort
Eskilstuna , Södermanlands län
93% godkända7% ej godkända
Om installationen
PanelerLongi: LR5-54HTB
MontagesystemNordmount: Plåttak
VäxelriktareSunGrow: SH5-10RT
BatteriSunGrow: SBR(XXX)
TillbehörUndercentral
TillbehörSäkerhetsbrytare AC
TillbehörCHINT: Sungrow DTSU666
Installerad av Sesol som har ett medelhögt snittbetyg på 8.9 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Anmärkningar
1/3Godkända kontrollpunkter
2/3AvtalSträngschema
Batteri
Godkända kontrollpunkter
16/16Avstånd till växelriktareBatteri PEBatterimodulDC anslutningFastsäkring av produktLock och sidoskyddNärliggande objektRakt ståendeSammansättning av komponenterSignalkabel batteriSkadorSmartmätareTillgång till batterietUppfästning av kablageUtrymmeVäderskydd
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1, Longi: LR5-54HTB
Anmärkningar
2/17
5.1 Avstånd till yta

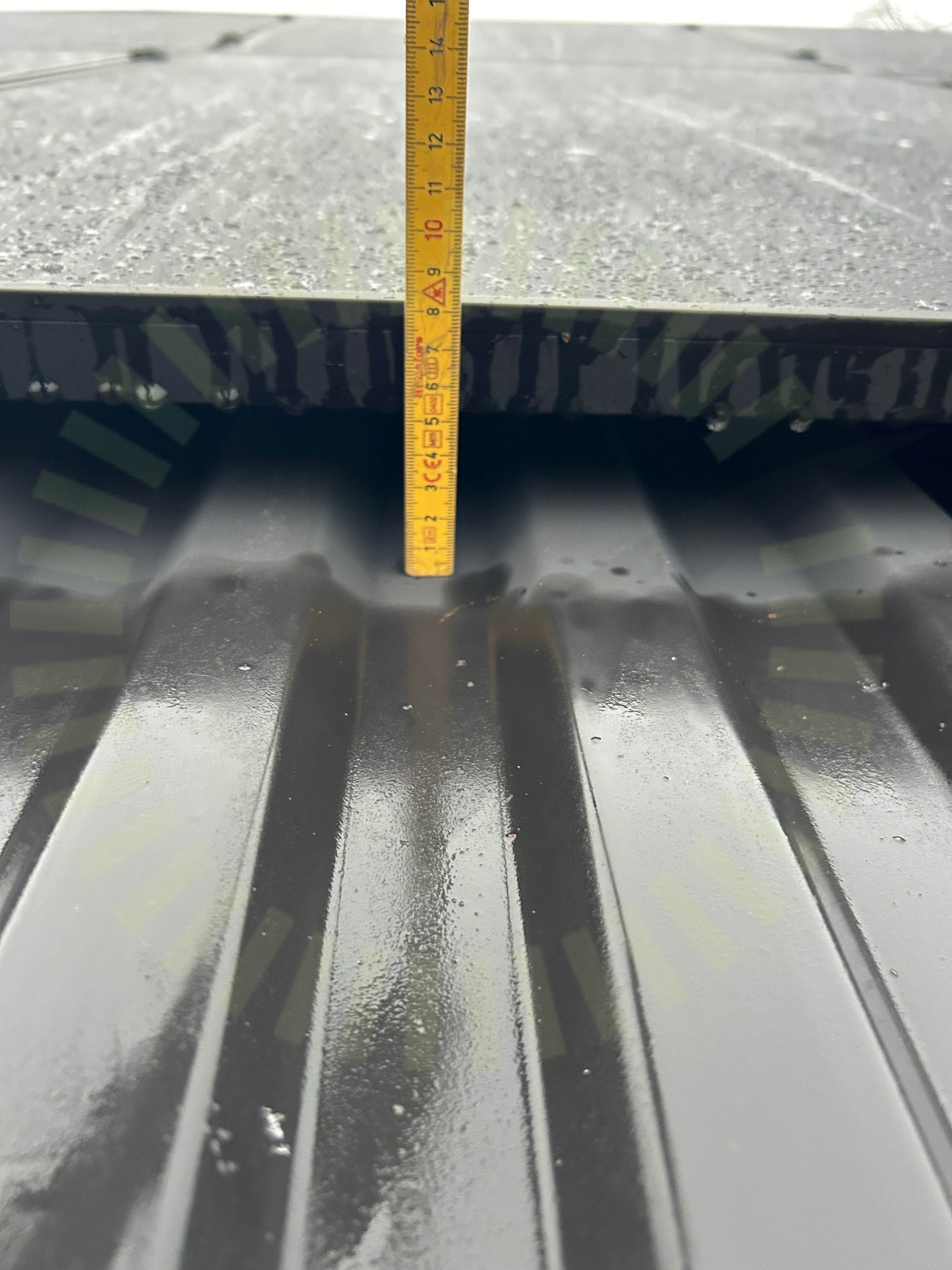

Inte godkändPanelen är placerad för nära kringliggande yta.
Installation Manual for LONGi Solar PV Modules V18, Sida 11
5.2 Klämmornas överlappning

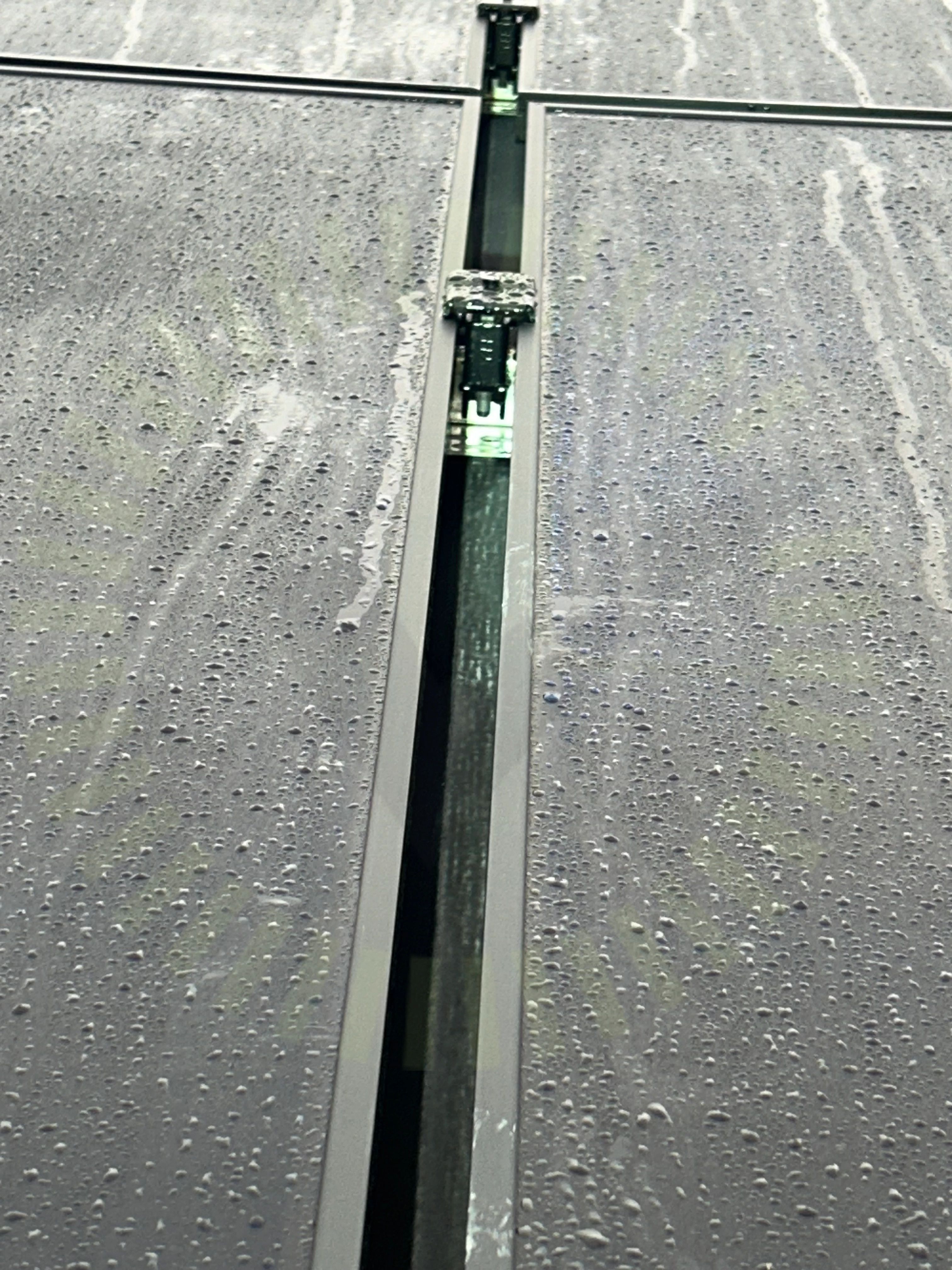

Inte godkändPaneler ligger inte dikt an mittklämmor. Överlappningen blir undermålig.
Installation Manual for LONGi Solar PV Modules V18, Sida 13
Godkända kontrollpunkter
14/17Avstånd till havDräneringshålFöremål mot bakstyckeFörläggning DC kontakterKlämmornas placeringKontaktdonKopplingslåda böjradiePanelkablagets böjradiePanelramar separeradeSkador på panelSkuggningSpänningar i ramStress på kontakterSträngförläggning
Ej tillgängligt vid besiktning
1/17Förbindelse av kontakter
Tak 1, Nordmount: Plåttak
Anmärkningar
3/19
6.1 Takgenomföring

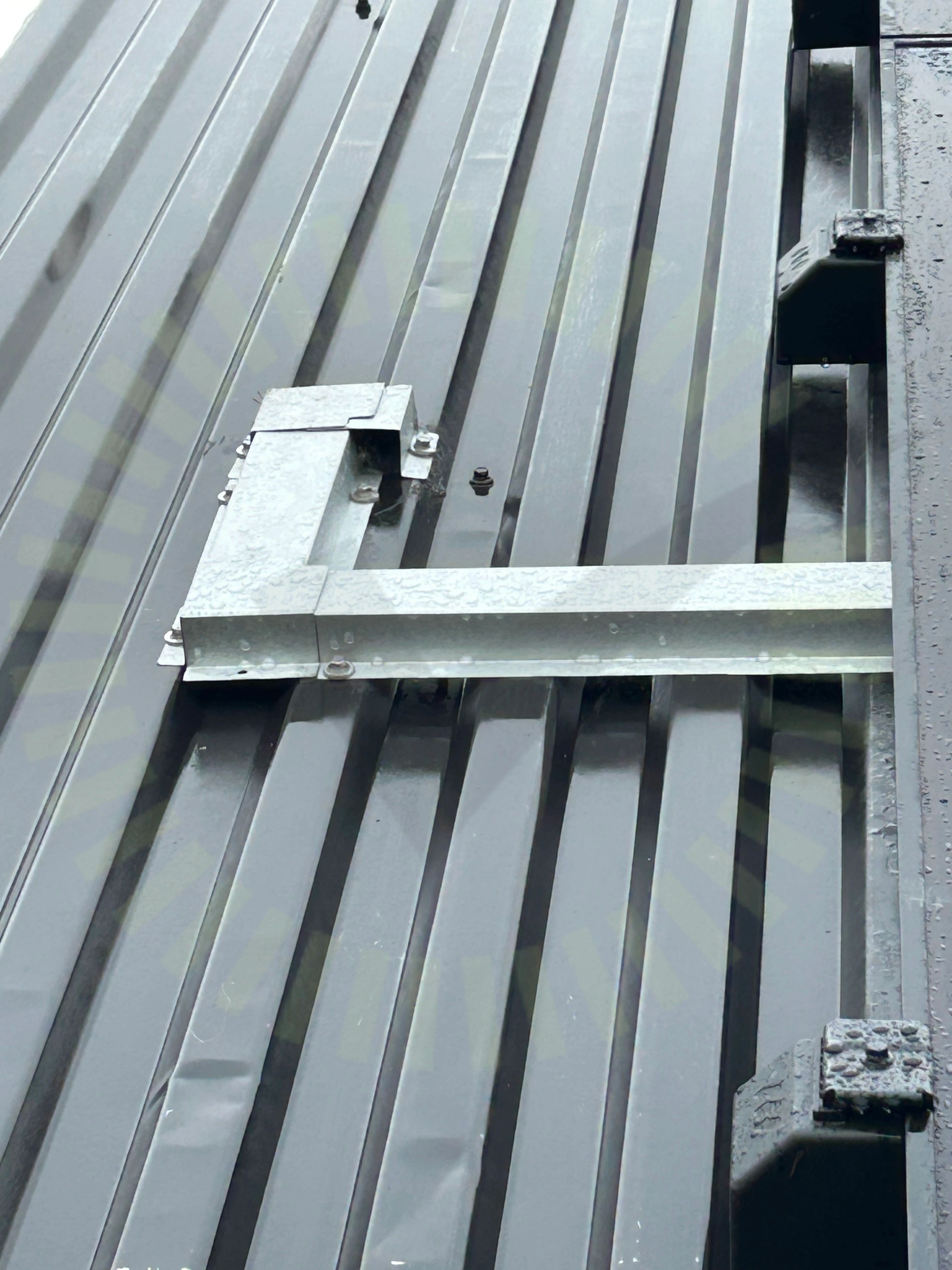

Inte godkändDokumentation som styrker vald metod för takgenomföring saknas.
6.2 Ändlock

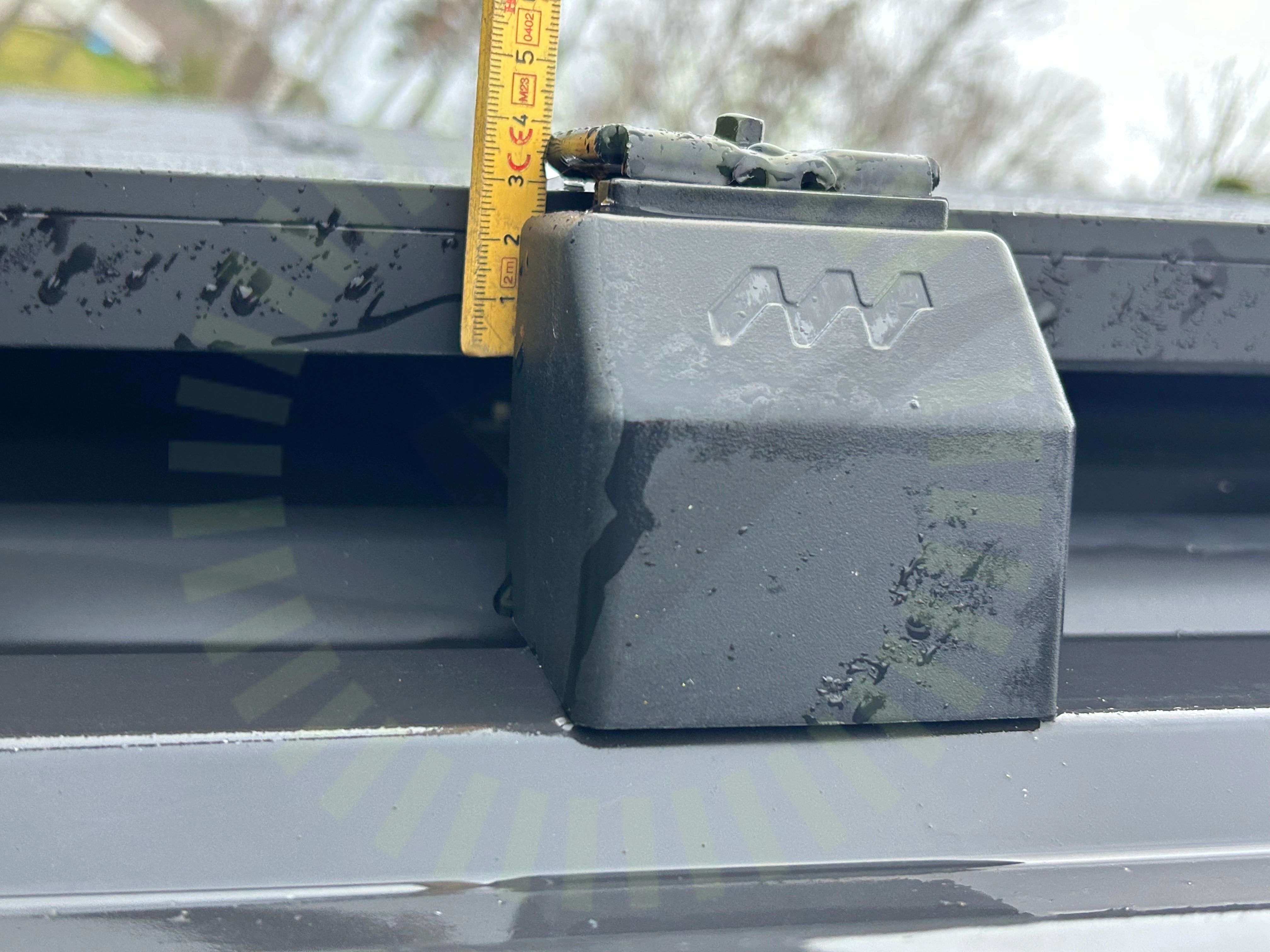

Inte godkänd35mm ändlock monterat med 30mm panel.
Nordmount: Monteringsanvisning Plåttak Version 1.6 - 241002, Sida 4
6.3 Ändklämmor

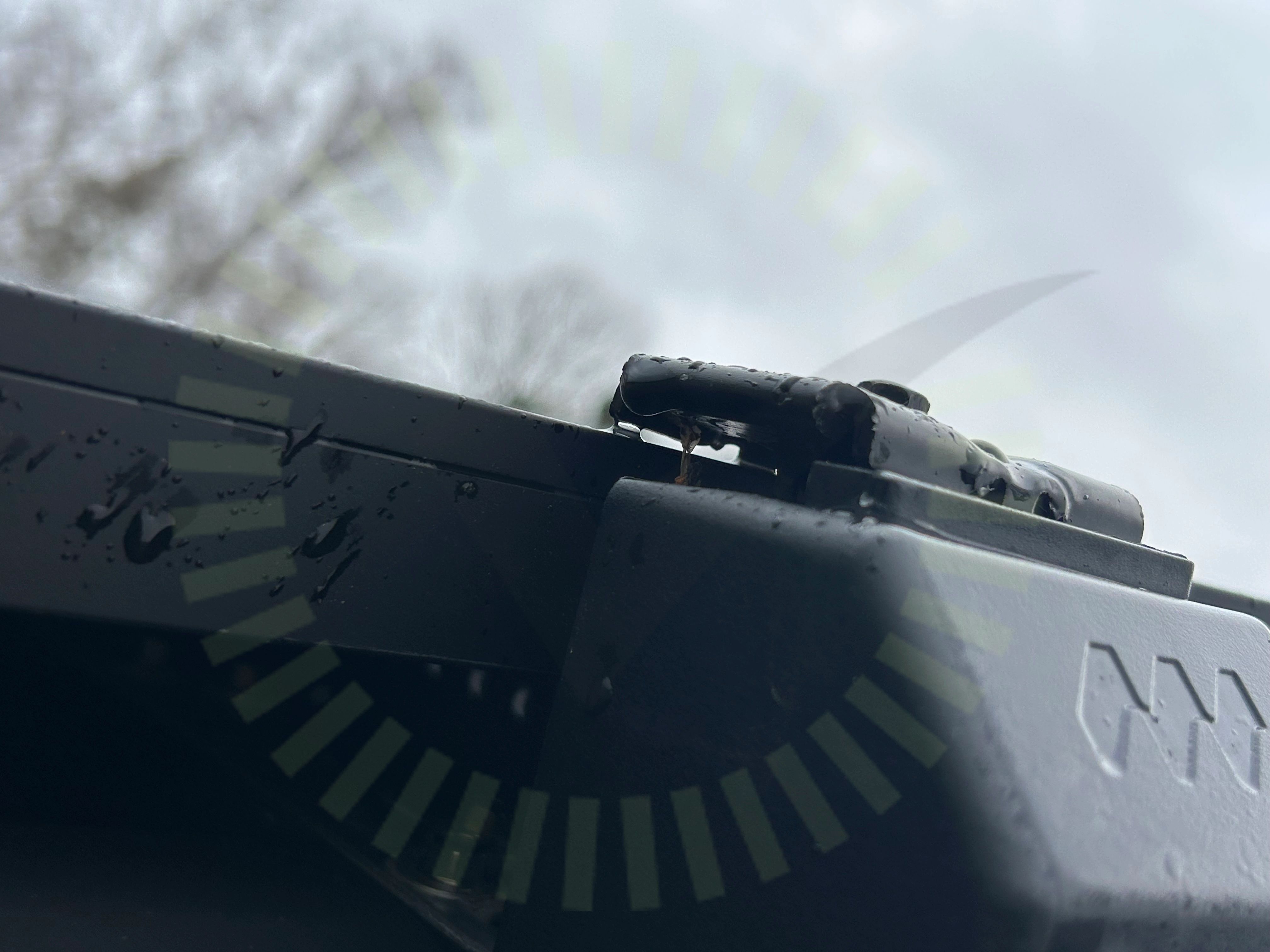

Inte godkändÄndklämma ligger inte korrekt emot panelens ram.
Nordmount: Monteringsanvisning Plåttak Version 1.6 - 241002
Godkända kontrollpunkter
16/19CC mått InfästningDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeluppfästningKlämmans placering i skenaKlämmornas överlappningKrav på takMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndVäderbeständigt material
Undercentral
Godkända kontrollpunkter
6/6FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
2/4
8.1 Informering av solceller
Inte godkändMärkning är inte tillförlitligt fäst.
SS 436 40 00 (712.514.101)
8.2 Varning för likspänning

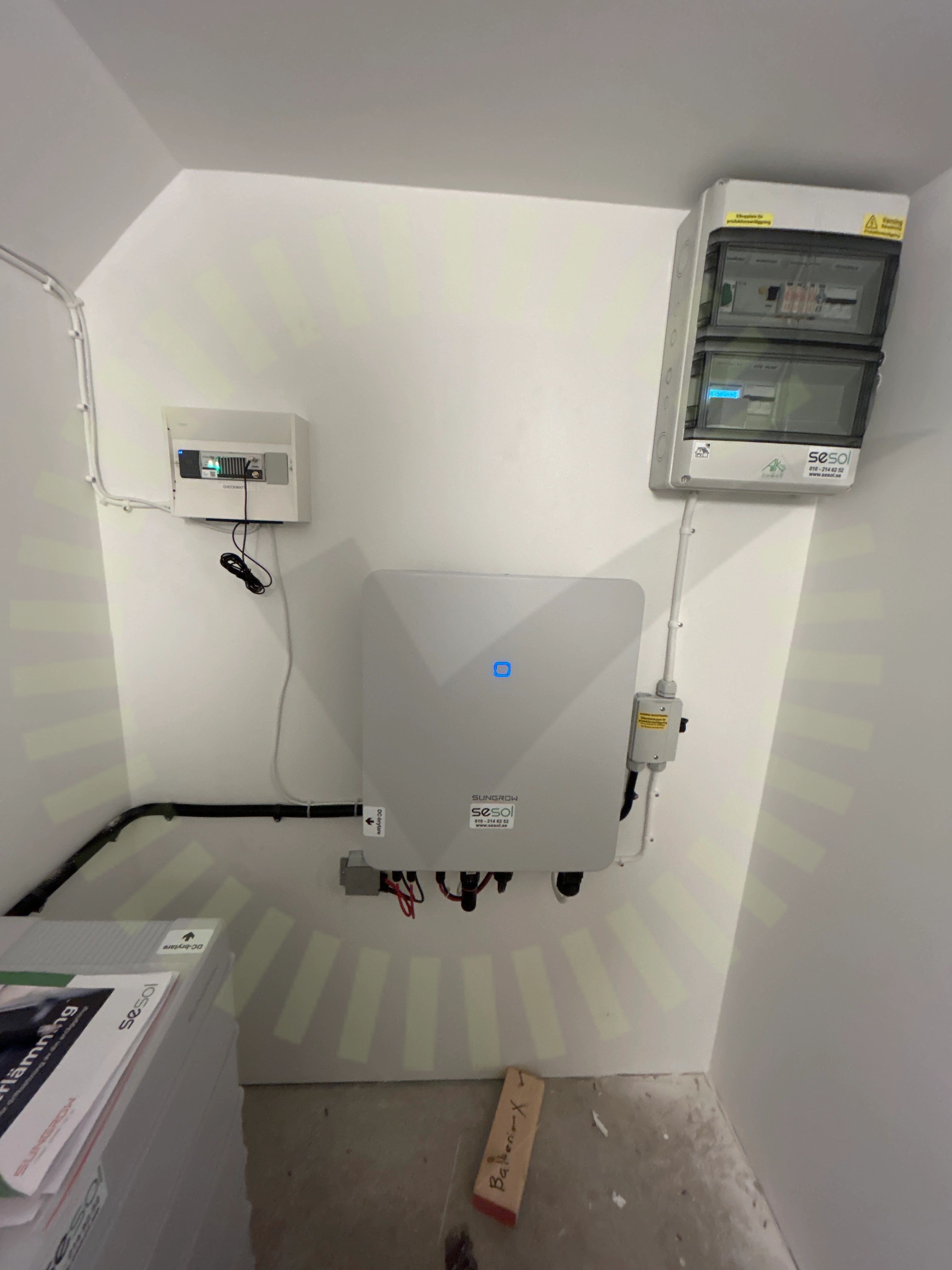

Inte godkändMärkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.
SS 436 40 00 (712.514.102)
Godkända kontrollpunkter
2/4Missvisande varselmärkningVarning för backspänning
Växelriktare
Godkända kontrollpunkter
35/36AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVäderbeständigt materialVäderskyddVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
1/36Genomföringar
