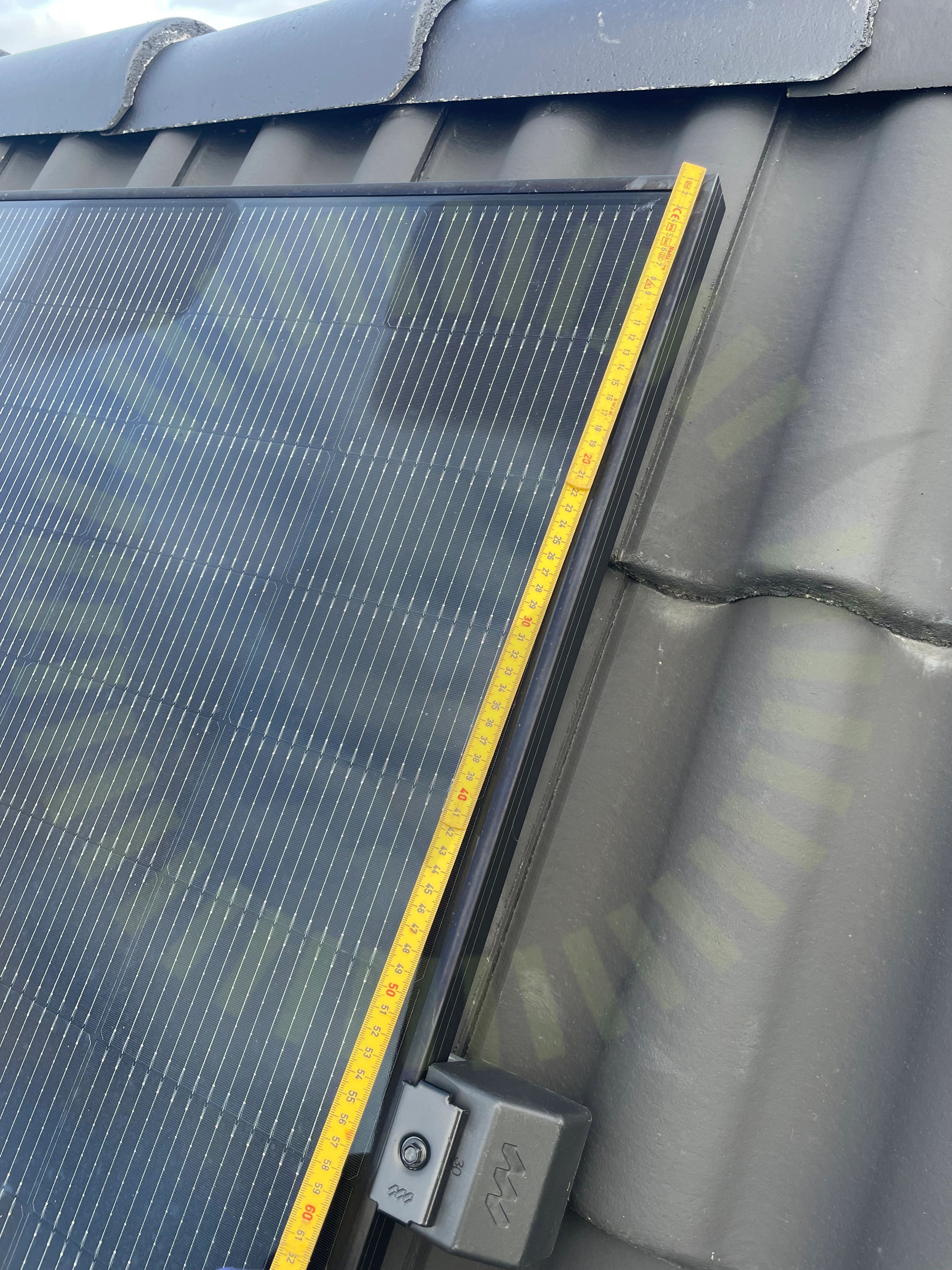

4.1 Klämmornas placering
Inte godkändFästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.
DMEGC Photovoltaic Modules Installation Manual Ver: 202502, Sida 15-17
Besiktningsrapport
9.0
Installation genom
Solarkraft
Datum
4 maj 2026
Ort
Brastad , Västra Götalands län
94% godkända6% ej godkända
Om installationen
PanelerDMEGC: DM(XXX)M10RT-B60HBB
MontagesystemNordmount Panntak: Bärläkt
VäxelriktareSunGrow: SG5-12RT
BatteriEmaldo: Power Core
TillbehörUndercentral
TillbehörEmaldo: Smartmätare
TillbehörSäkerhetsbrytare AC
Installerad av Solarkraft som har ett medelhögt snittbetyg på 8.6 bland alla leverantörer som vi har besiktat hos.
Kontrollpunkter
Allmänt
Godkända kontrollpunkter
3/3AvtalMätprotokoll DCSträngschema
Smartmätare
Godkända kontrollpunkter
4/4Anslutning av smartmätareFastsäkring av produktSignalkabel till växelriktarenSkador signalkablage
Säkerhetsbrytare AC
Godkända kontrollpunkter
7/7Anslutningar i brytareEgenskaperIdentifieringInfästningKabelinföringarPlacering SäkerhetsbrytareSkada vid brytare
Tak 1: DMEGC: DM(XXX)M10RT-B60HBB
Anmärkningar
1/19Godkända kontrollpunkter
18/19Avstånd till havAvstånd till ytaDräneringshålFörbindelse av kontakterFöremål mot bakstyckeFörläggning DC kontakterKlämmornas storlekKlämmornas överlappningKontaktdonKopplingslåda böjradieLutningPanelkablagets böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning
Tak 1: Nordmount Panntak: Bärläkt
Anmärkningar
4/24

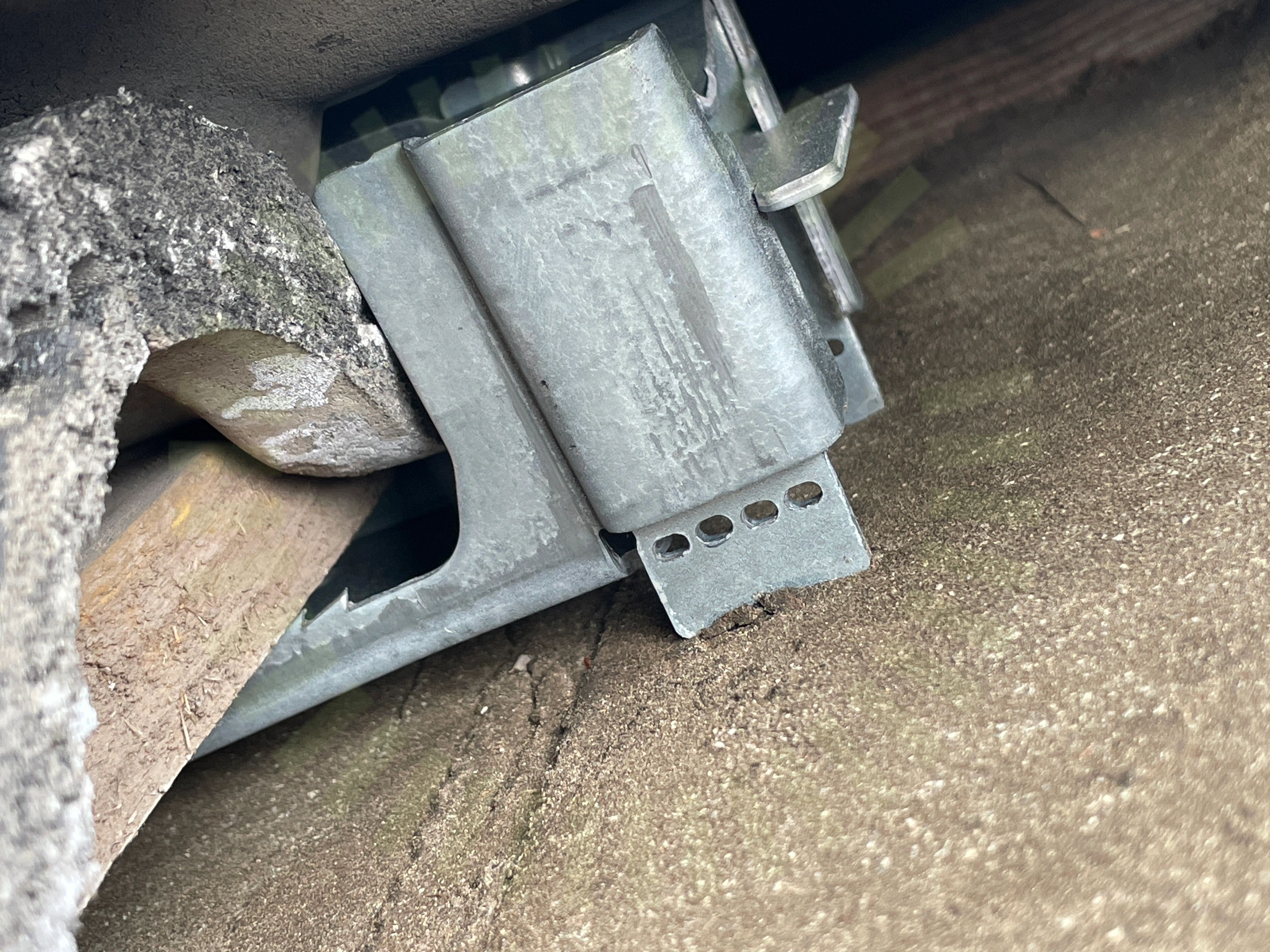

5.1 Bärläktens dimension
Inte godkändFästets "ben" har inte brutits av när tjockleken av strö- och bärläkt är mindre än 46mm.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning Version 2.0, Sida 2

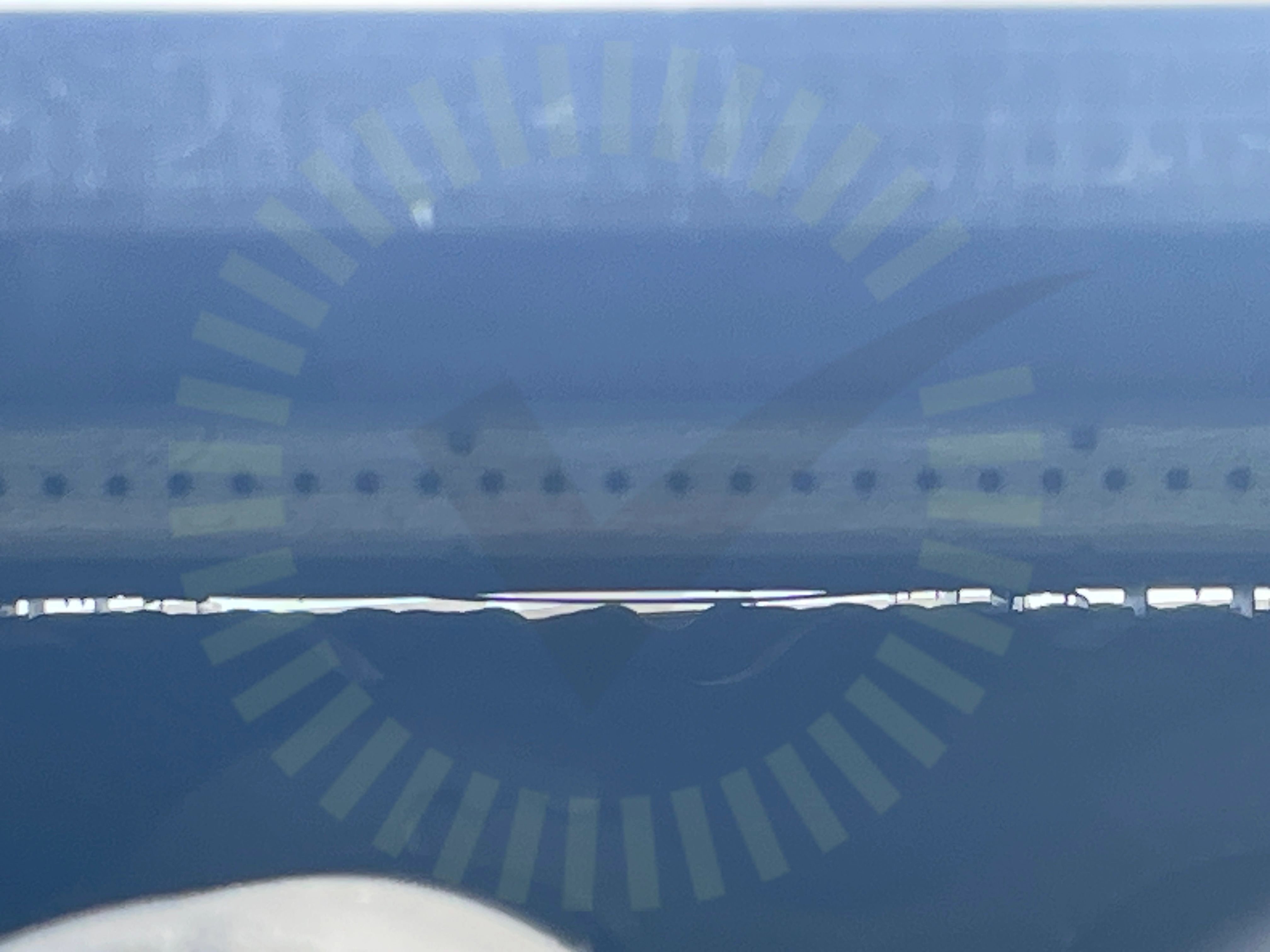

5.2 Kabeluppfästning
Inte godkändKabeluppfästning är bristfälligt utförd.
SS 436 40 00 (712.522.101)

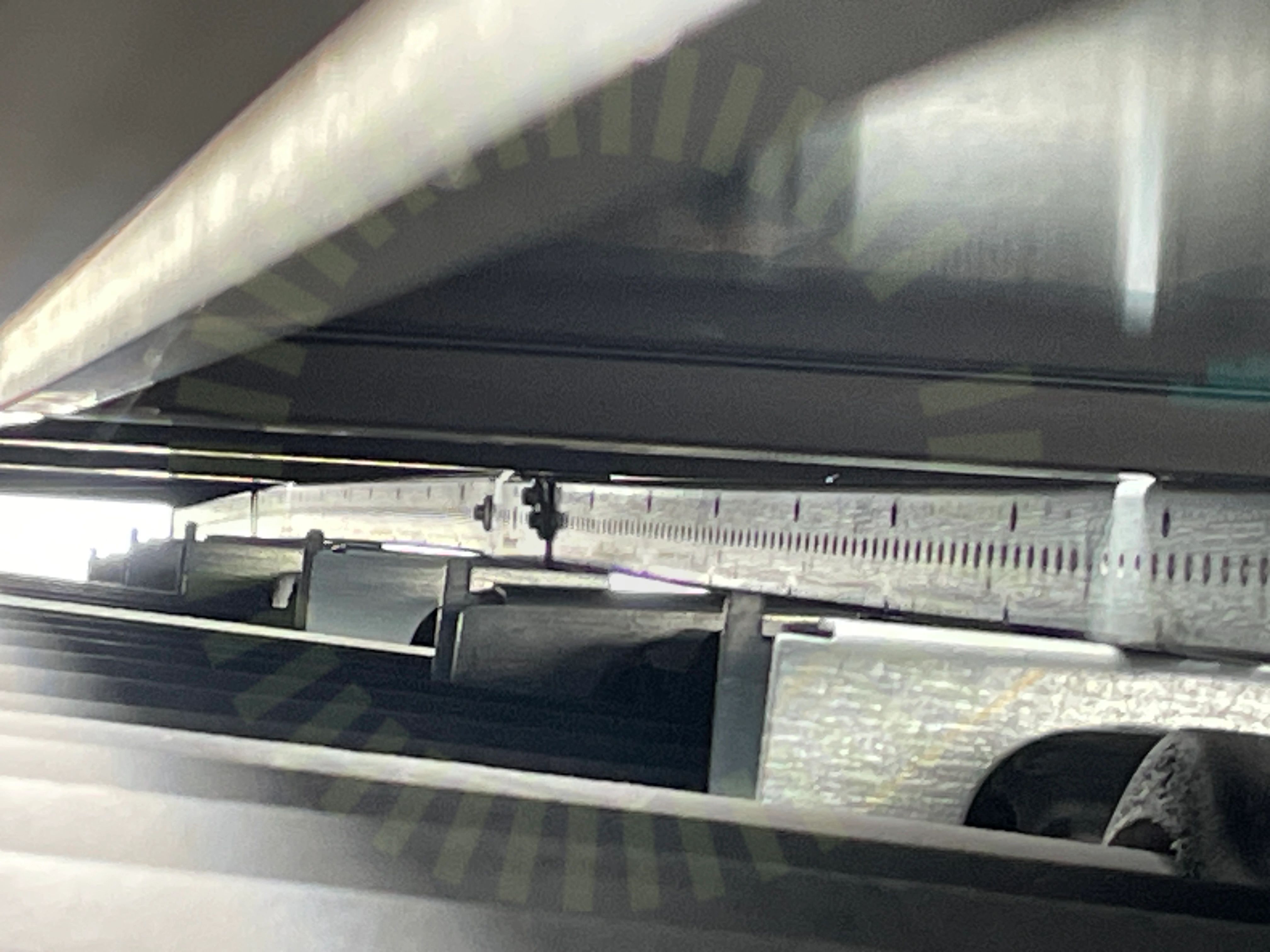

5.3 Skenskarvar
Inte godkändFör få skruv har använts till skenskarv.
Nordmount: Panntäckta tak | Bärläkt - monteringsanvisning, Version 2.0, Sida 5
5.4 Takkrokarnas CC
Inte godkändInfästning är inte monterad med korrekt CC mått. Avståndet överstiger snö- och vindlastberäkningens maximala avstånd. Uppmätt 90cm, skall vara 55cm enligt lastberäkning.
Snö- och vindlastberäkning
Godkända kontrollpunkter
20/24Använd skruvBlandning av infästningarDC kabel förläggningFrämmande materialFöremål mellan skena och panelramKabeldragning mellan takytorKlämmans placering i skenaKlämmornas överlappningLäktinfästningMittklämmorSkadorSkenans utstick för klämmaSkenornas infästningSkenornas överhängSnö- och VindlastberäkningSäkerhetsavståndTakgenomföringUnderliggande takpannaVäderbeständigt materialÄndklämmor
Undercentral
Godkända kontrollpunkter
7/7FasskenaFemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring
Varselmärkning
Anmärkningar
1/38
7.1 Informering av solceller
Inte godkändMärkningen är inte utförd enligt gällande regler. PV skylt saknas enligt krav. Se referens.
SS 436 40 00 (712.514.101)
Godkända kontrollpunkter
34/38AC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanMissvisande varselmärkningPlaceringSkadat kablageSkarp kantStress på kontakterSträngdesignSäkringsdimensionTillgänglighetVarning för backspänningVarning för likspänningVäderbeständigt materialVäxelriktarens IP klassning
Ej tillgängligt vid besiktning
3/38DC Max SpänningDC Max StrömDC Min Spänning
Växelriktare/Batteri
Anmärkningar
1/9
8.1 Avstånd närliggande objekt
Inte godkändSystemet har inte rätt avstånd till omkringliggande material.
Emaldo Full Installation Manual - Version 4.0 - 27.03.25, Sida 28
Godkända kontrollpunkter
8/9Fastsäkring av produktFörskruvningJordfelsbrytarePlaceringSkadorSmartmätareTillgång till batterietVäderskydd
