Institutet för Solenergikvalitet

Besiktningsrapport

7.8
x

Installation genom

Nordic Solceller AB

Datum

11 april 2025

Ort

Hässelby, Stockholms län
Föremål mellan skena och panelram
Kabeluppfästning
Infästning
81% godkända19% ej godkända

Om installationen

PanelerJolywood: JW-HD108N
MontagesystemWeland Stål: Papptak
VäxelriktareSAJ: H2-(5-10)K-T2
TillbehörSäkerhetsbrytare AC
TillbehörUndercentral
TillbehörCHINT: DTSU666
Nordic Solceller AB

Installerad av Nordic Solceller AB som har ett lågt snittbetyg på 7.8 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/3

1.1 Avtal

Inte godkänd

Installationen har inte anmälts korrekt till nätägaren. Kund får ej använda anläggningen.

Avtal

1.2 Mätprotokoll DC

Inte godkänd

Mätningar av DC strängar saknas.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Smartmätare

Godkända kontrollpunkter

5/5
Anslutning av CT klämmorMatning till smartmätarePlacering av CT klämmorSignalkabel till växelriktarenSkador signalkablage

Säkerhetsbrytare AC

Anmärkningar

1/7
Kabelinföringar

3.1 Kabelinföringar

Inte godkänd

Förskruvning avsedd för en kabel har två kablar i sig.

Godkända kontrollpunkter

6/7
Anslutningar i brytareEgenskaperIdentifieringInfästningPlacering SäkerhetsbrytareSkada vid brytare

Tak 1, Jolywood: JW-HD108N

Anmärkningar

2/15
Kopplingslåda böjradie

4.1 Kopplingslåda böjradie

Inte godkänd

Böjradien från kopplingslådan är för skarp.

SS 436 40 00 (522.8.3)

4.2 Strängförläggning

Inte godkänd

Strängarnas ledare följer ej varandra och skapar en öppen slinga.

SS 436 40 00 (712.521.103)

Godkända kontrollpunkter

11/15
DräneringshålFöremål mot bakstyckeKlämmornas placeringKlämmornas storlekKlämmornas överlappningPanelkablaget böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakter

Ej tillgängligt vid besiktning

2/15
Förbindelse av kontakterKontaktdon

Tak 1, Weland Stål: Papptak

Anmärkningar

6/21

5.1 CC infästningar

Inte godkänd

Lastberäkning saknas. Underlag för infästningarnas avstånd ej tillgängligt.

MA5103 Sid 1 (2) | Version 7 - 230914
Föremål mellan skena och panelram

5.2 Föremål mellan skena och panelram

Inte godkänd

Panelram ligger ovanpå klämmans bottendel.

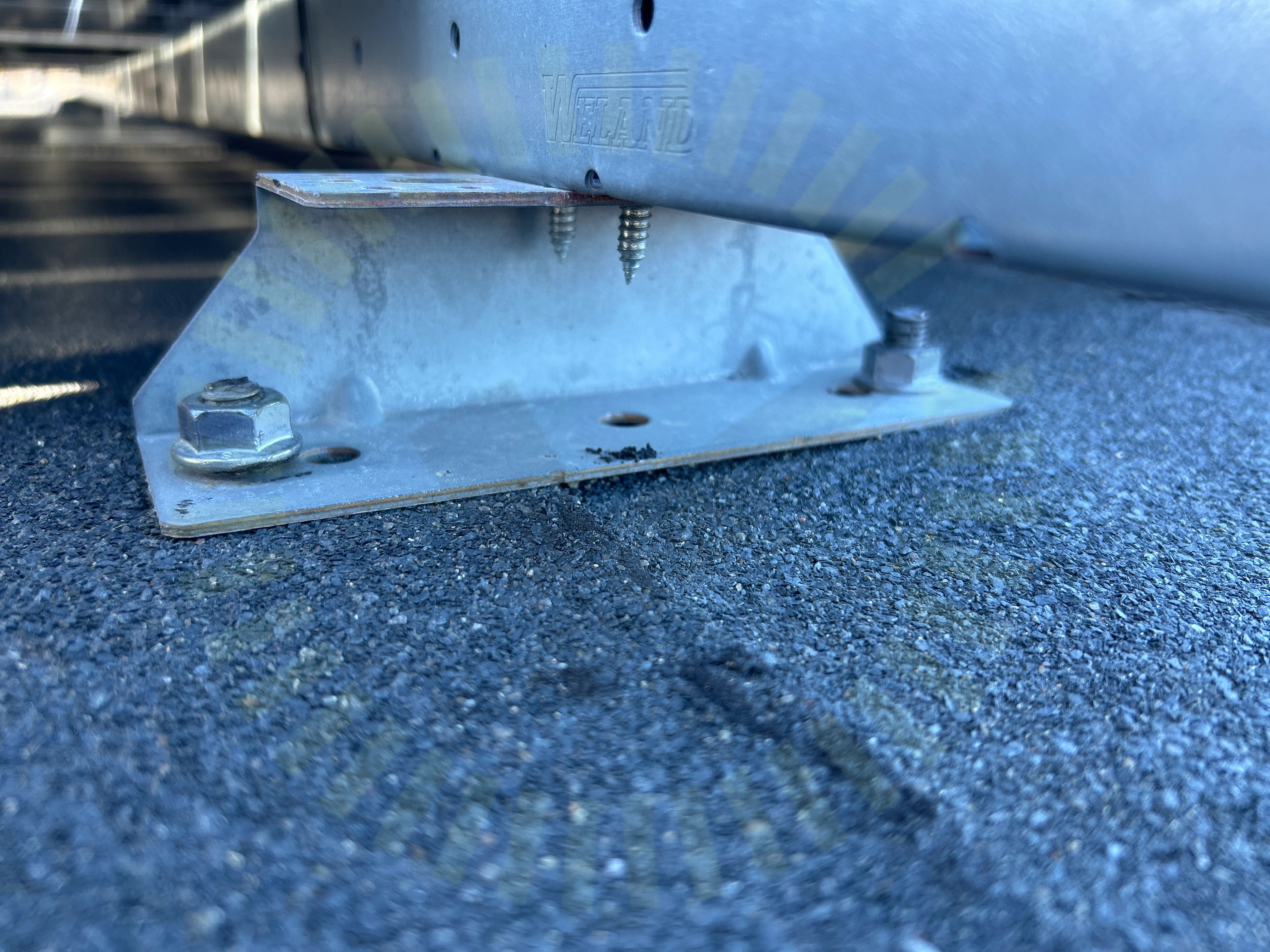

Infästning

5.3 Infästning

Inte godkänd

C-profil är inte fäst i tätskiktsplattan korrekt.

MA5103 Sid 1 (2) | Version 7 - 230914

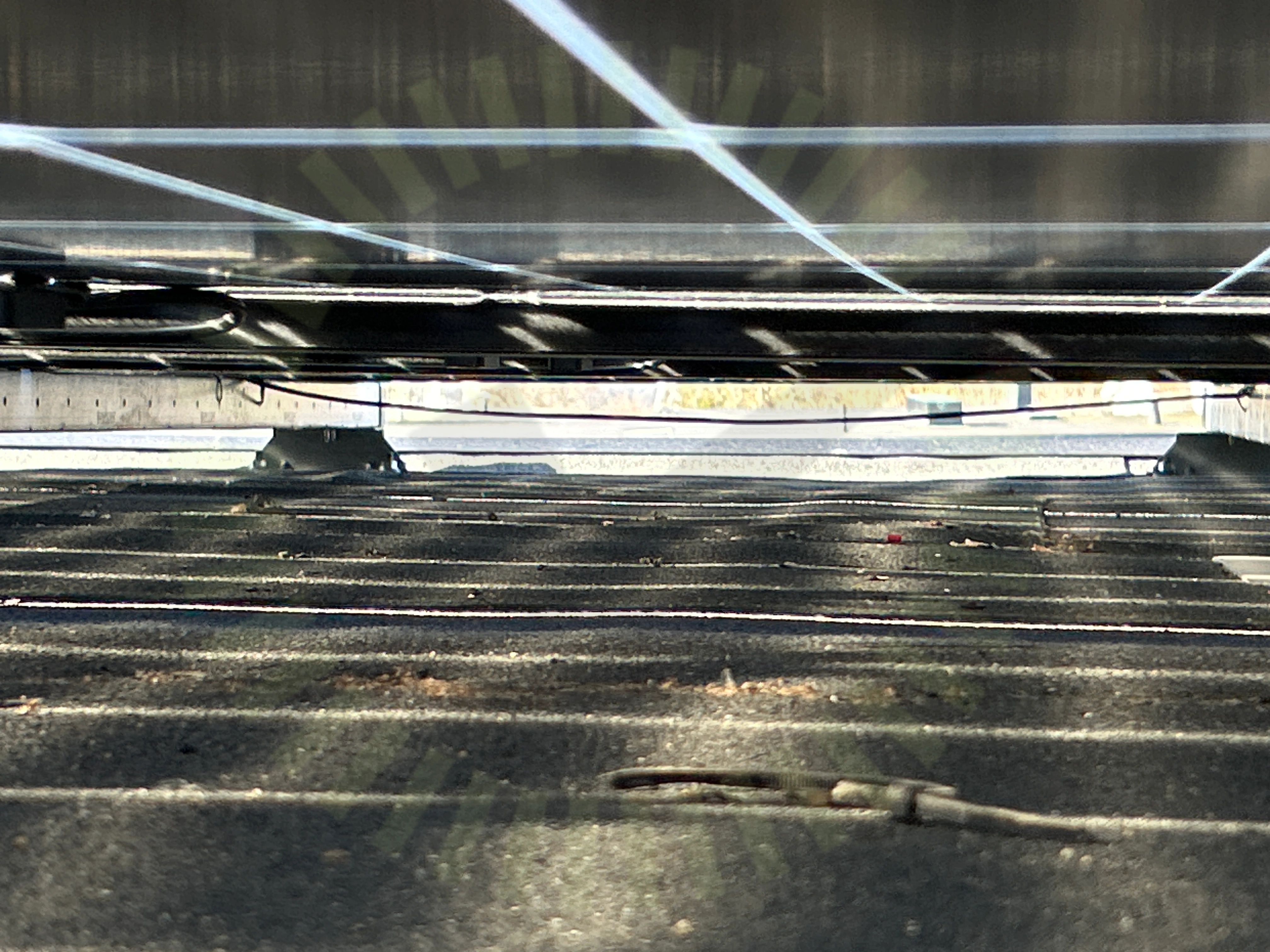

Kabeluppfästning

5.4 Kabeluppfästning

Inte godkänd

Kabeluppfästning är bristfälligt utförd. Kablar hänger långa sträckor utan uppfästning.

SS 436 40 00 (712.522.101)
Skenskarvar

5.5 Skenskarvar

Inte godkänd

Sammankopplingen mellan skenorna är inte korrekt installerad. Saknas skruv.

MA5103 Sid 1 (2) | Version 7 - 230914

5.6 Snö- och Vindlastberäkning

Inte godkänd

Lastberäkning saknas vid besiktning.

Tillverkarens montageanvisningar

Godkända kontrollpunkter

14/21
DC kabel förläggningFrämmande materialKabeldragning mellan takytorKlämmor rätt förläggningMittklämmorPlaceringSkadorSkenornas infästningSkenornas överhängStödplattaStödplattans monteringStödplattans placeringVäderbeständigt materialÄndklämmor skena

Ej tillgängligt vid besiktning

1/21
Infästning i råspont

Undercentral

Godkända kontrollpunkter

6/6
FemledarsystemInfästningIP-KlassningKabelinföringarPlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

3/4
Missvisande varselmärkning

7.1 Missvisande varselmärkning

Inte godkänd

Missvisande varselmärkning. Likspänning förekommer inte i markerat kablage.

Varning för backspänning

7.2 Varning för backspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för backspänning saknas på undercentral och i mätarskåp. Se referens.

SEK 457, Sida 42
Varning för likspänning

7.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktarna.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

1/4
Informering av solceller

Växelriktare

Anmärkningar

4/34
Avstånd närliggande objekt

8.1 Avstånd närliggande objekt

Inte godkänd

Växelriktarna är placerade för nära taket.

SAJ Rooftop Solar Inverter Instruction manual, Sida 13
Enkelisolerade ledare

8.2 Enkelisolerade ledare

Inte godkänd

Enkelisolerade ledare ligger öppet utanför kapsling.

SS 436 40 00 (412.2.2.1)

8.3 Huvudsäkring

Inte godkänd

Huvudsäkringen tål inte anläggningens effekt. Underlag för dynamisk eller statisk strypning av utmatande effekt saknas.

Identifiering

8.4 Identifiering

Inte godkänd

Märkning är inte utfört så det är tydligt vad som tillhör vad.

SS 436 40 00 (514.1)

Godkända kontrollpunkter

26/34
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max StrömFastsäkring av produktFörskruvningGenomföringarInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterMekanisk påverkanPlaceringSkadat kablageSkarp kantStress på kontakterSäkringsdimensionTillgänglighetVäderbeständigt materialVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

4/34
DC Max SpänningDC Min SpänningDubbel matningSträngdesign
