Institutet för Solenergikvalitet

Besiktningsrapport

8.9
x

Installation genom

Svea Solar

Datum

25 juli 2024

Ort

Skogstorp, Södermanlands län
Skenans utstick för klämma
Takkrokens höjdjustering
Väderbeständigt material
86% godkända14% ej godkända

Om installationen

PanelerJA Solar: JAM54S31 xxx/MR
MontagesystemESDEC Lutande Panntak
VäxelriktareGoodWe: GW4-15K SDT G2 Series
TillbehörUndercentral
Svea Solar

Installerad av Svea Solar som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Allmänt

Anmärkningar

3/4

1.1 Mätprotokoll DC

Inte godkänd

Strängarnas storlek inte är tydligt och underlag saknas att jämföra mätningar mot.

Skräp/ materiel

1.2 Skräp/ materiel

Inte godkänd

Buntband,clips, kabelstumpar och delar av takpannor ligger på taket.

1.3 Strängschema

Inte godkänd

Strängschema saknas för projektet. Kontroll av strängdesign inte tillgängligt.

Godkända kontrollpunkter

1/4
Avtal

Tak 1, ESDEC Lutande Panntak

Anmärkningar

6/27
Nockpannor

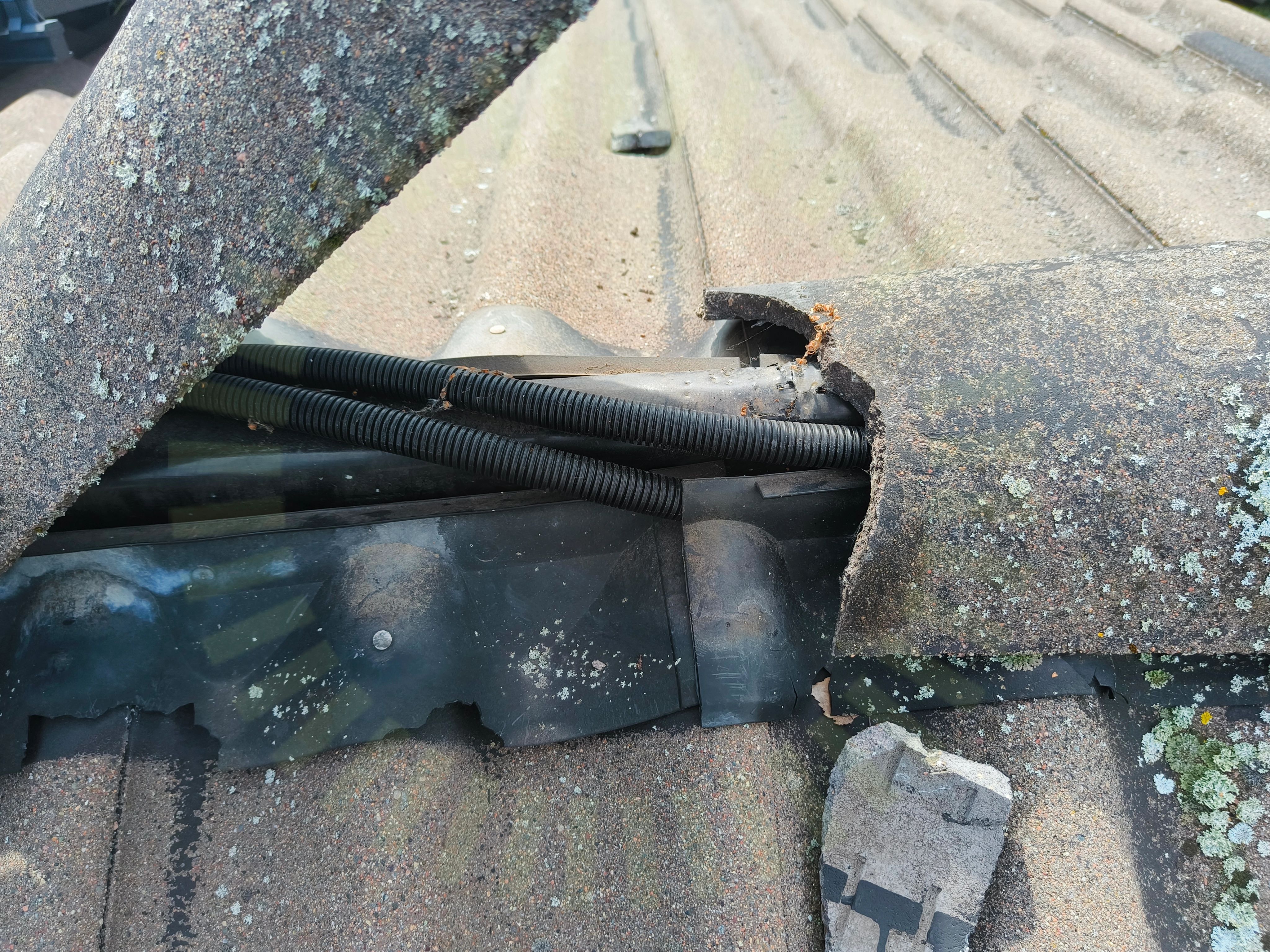

2.1 Nockpannor

Inte godkänd

Nockpannor saknar skruv/spik, ligger lösa samt är trasiga.

Skador

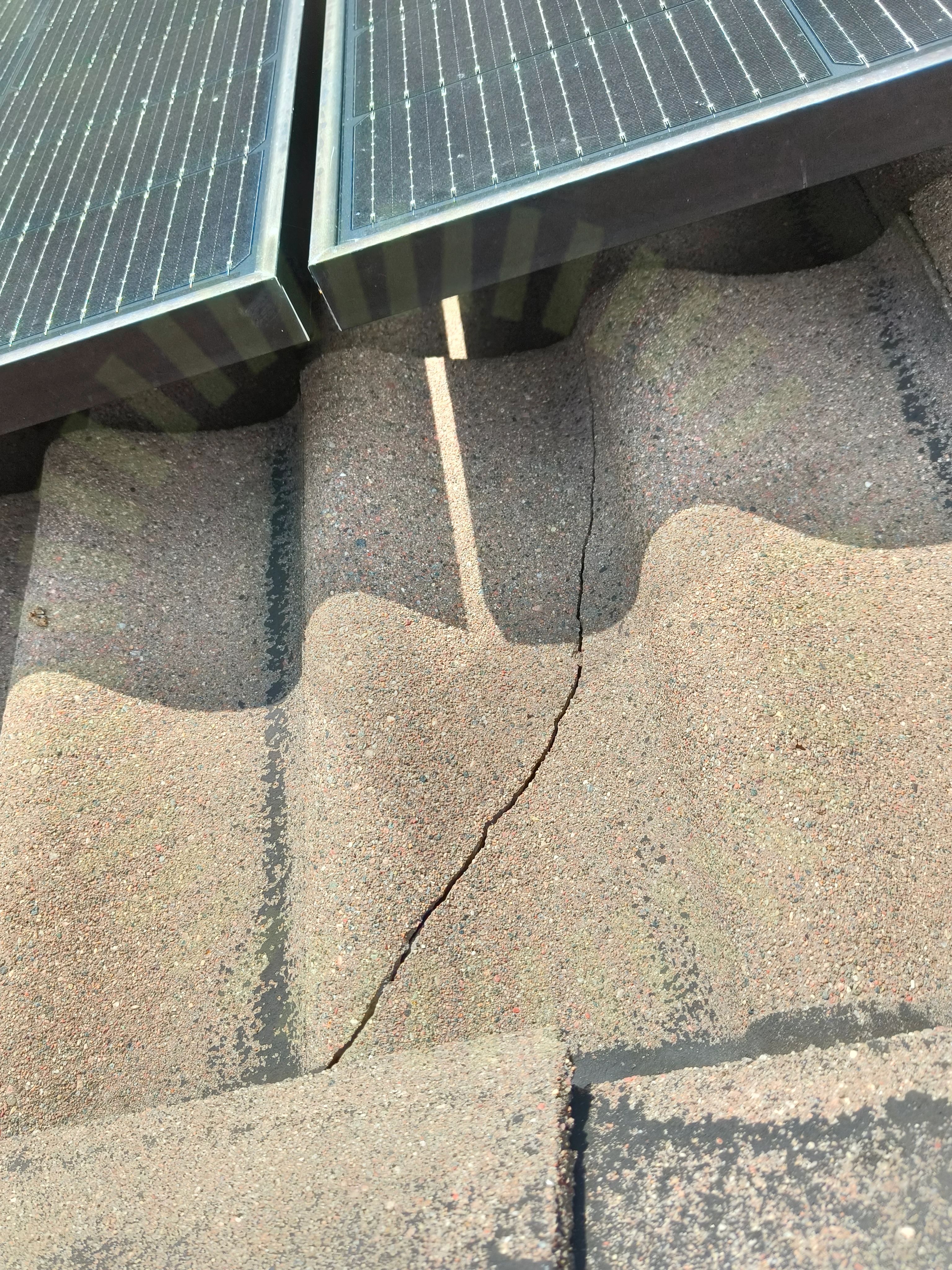

2.2 Skador

Inte godkänd

Skador på takpannor och nockpannor.

Skenornas infästning

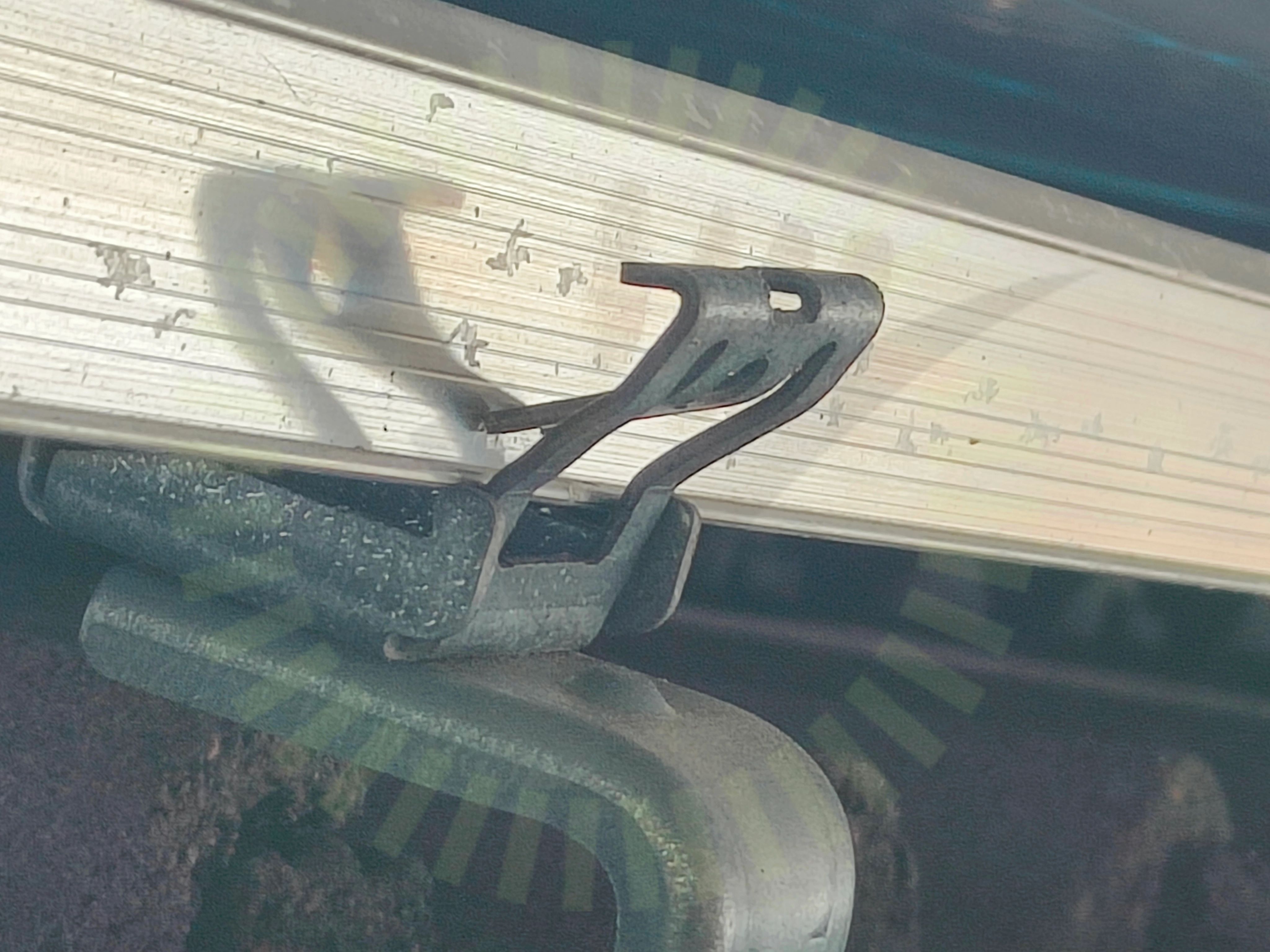

2.3 Skenornas infästning

Inte godkänd

Gafflar trycker inte mot skenans botten, flyter en bit ovanför.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 18
Skenans utstick för klämma

2.4 Skenans utstick för klämma

Inte godkänd

Skenan sticker ut för mycket från panel. Ändklämma ligger inte korrekt mot panel.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 24 och 27
Takkrokens höjdjustering

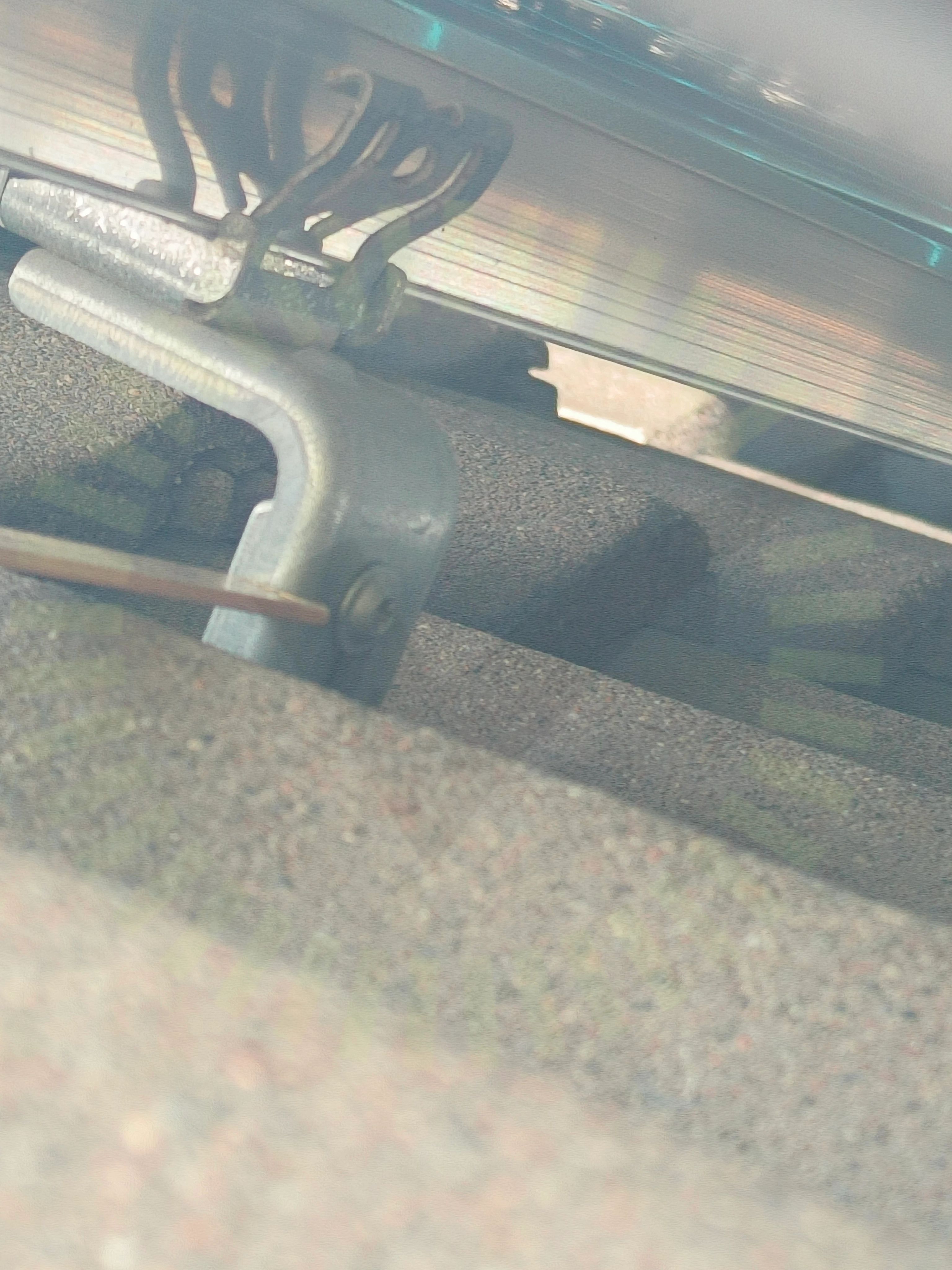

2.5 Takkrokens höjdjustering

Inte godkänd

Krokens höjdjustering är inte åtdragen. Sitter löst vilket gör att skenan/paneler går att röra upp och ner.

BRUKSANVISNING MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Rev. 26.04.24, Sida 10
Väderbeständigt material

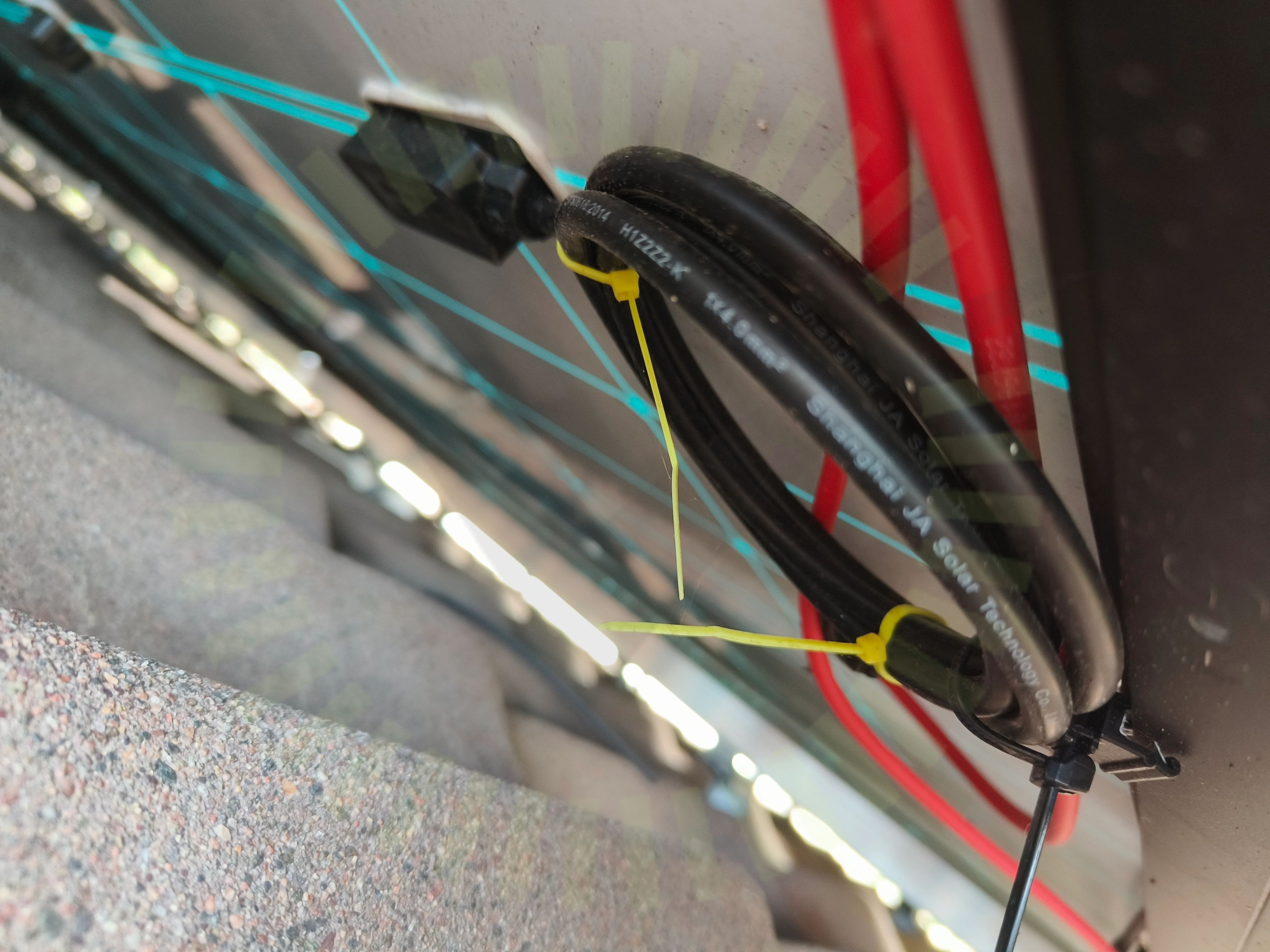

2.6 Väderbeständigt material

Inte godkänd

Kablage hänger kvar i förpackningsbuntband. Kablage kommer med tiden att ligga på yttertaket.

SS 436 40 00 (522.11)

Godkända kontrollpunkter

21/27
DC kabel förläggningDräneringskanalFrämmande materialFöremål mellan skena och panelramFörstärkningsskruvKabeldragning mellan takytorKabeluppfästningKlämmans placering i skenaLäktinfästningMittklämmorPanelstorlekSkenornas överhängSkenskarvarSnö- och VindlastberäkningSäkerhetsavståndTakets lutningTakkrokarnas CCTermisk brytpunkt skenorUnderbyggnadUnderliggande takpannaÄndklämmor

Tak 1, JA Solar: JAM54S31 xxx/MR

Anmärkningar

1/15
Panelkablagets böjradie

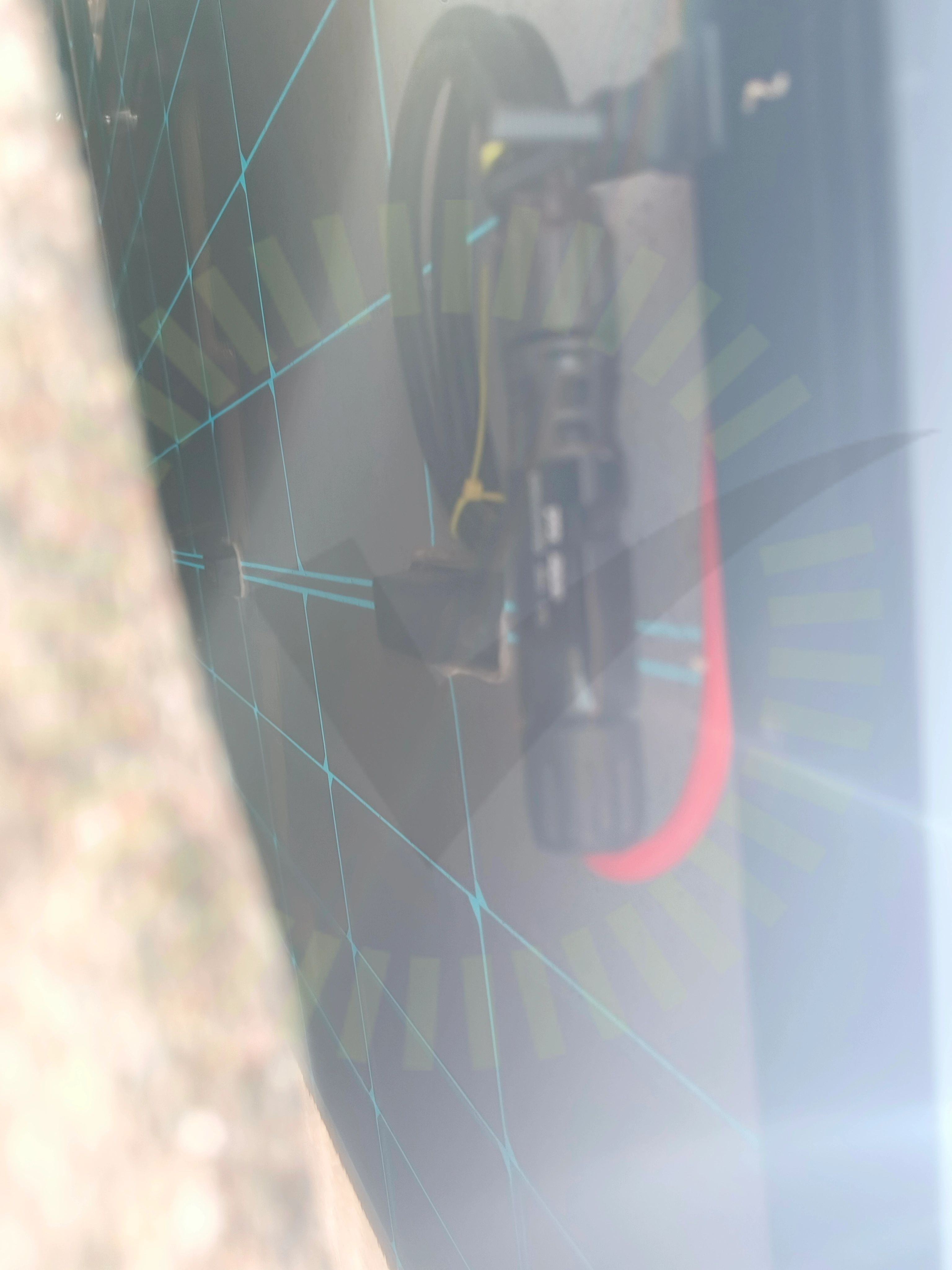

3.1 Panelkablagets böjradie

Inte godkänd

Panelernas kablar har en för skarp böjradie.

JA SOLAR PV MODULES INSTALLATION MANUAL Version no. A/22, sida 10

Godkända kontrollpunkter

14/15
Avstånd till havetDräneringshålFörbindelse av kontakterFöremål mot bakstyckeKlämmornas placeringKlämmornas överlappningKontaktdonKopplingslåda böjradiePanelramar separeradeSkador på panelSkuggaSpänningar i ramStress på kontakterSträngförläggning

Undercentral

Godkända kontrollpunkter

6/6
InfästningIP-KlassningKabelinföringarPEN-ledarePlaceringSkydd mot beröring

Varselmärkning

Anmärkningar

2/4
Varning för backspänning

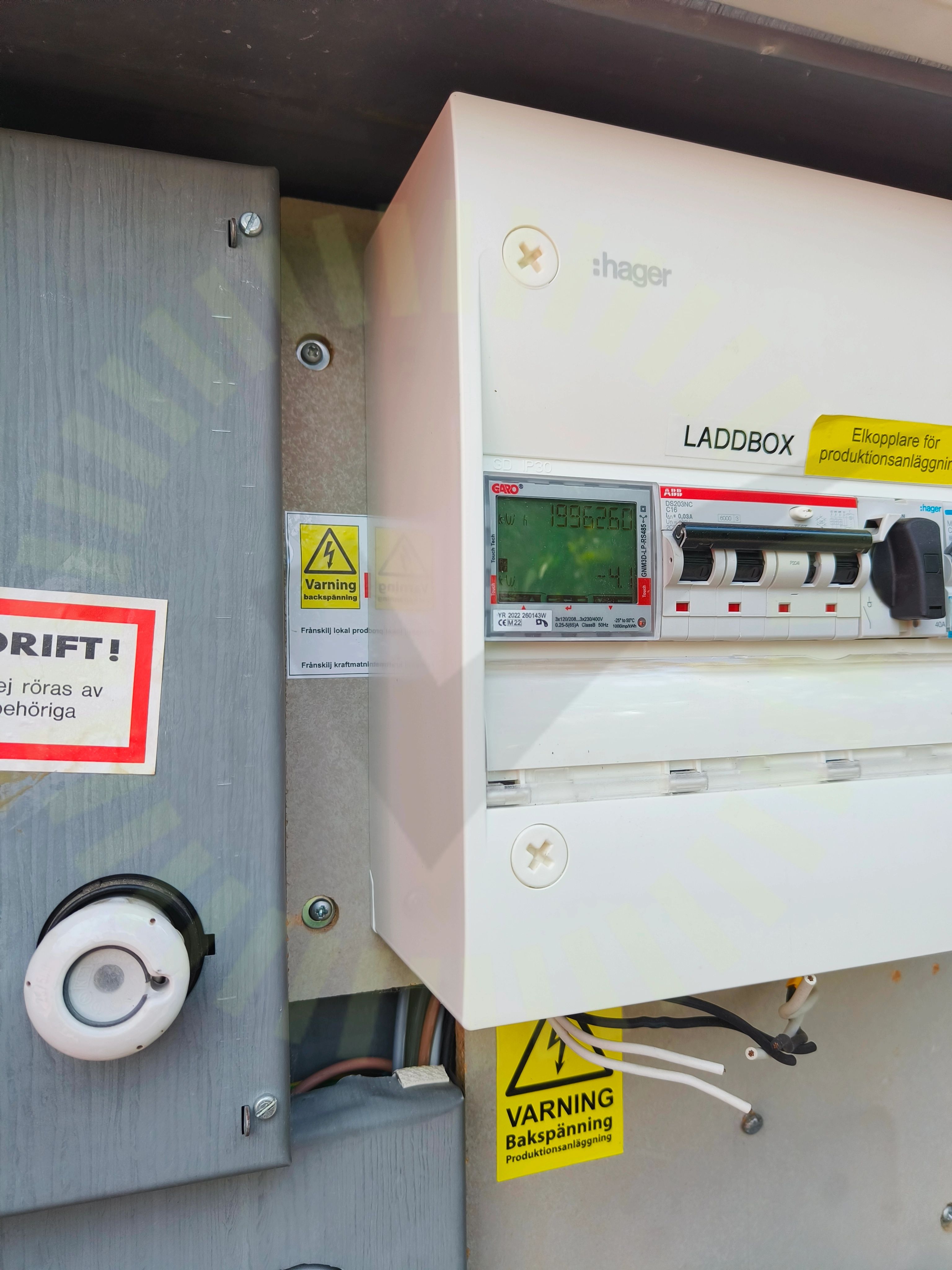

5.1 Varning för backspänning

Inte godkänd

Märkning placerad dolt bakom kapsling.

SEK 457, Sida 42
Varning för likspänning

5.2 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas vid växelriktaren.

SS 436 40 00 (712.514.102)

Godkända kontrollpunkter

2/4
Informering av solcellerMissvisande varselmärkning

Växelriktare

Anmärkningar

3/36
Mekanisk påverkan

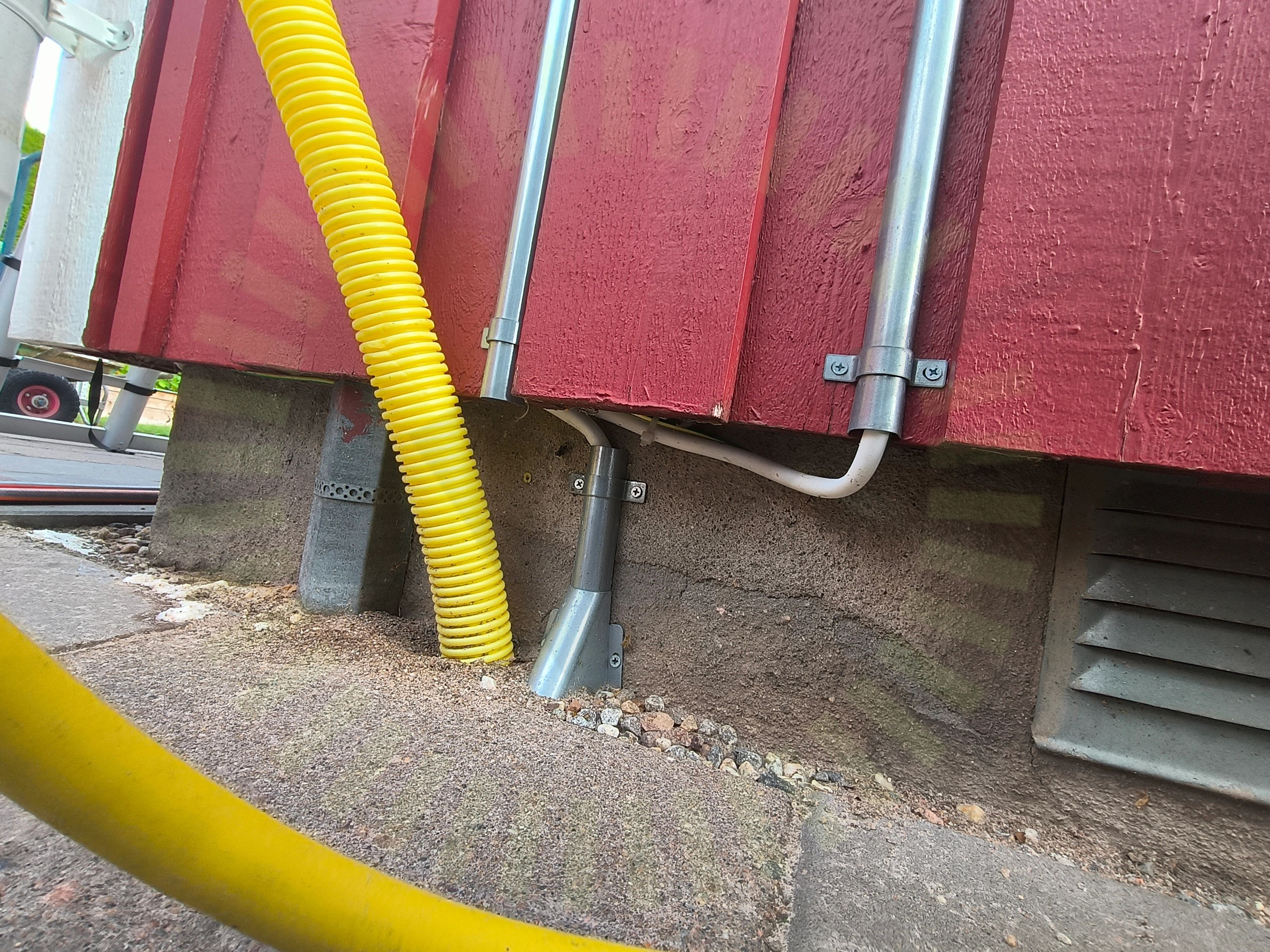

6.1 Mekanisk påverkan

Inte godkänd

Kablage är inte förlagt eller skyddat för mekanisk påverkan genom slag eller stöt. Oskyddat vid marknivå.

SS 436 40 00 (522.6.2)
Skarp kant

6.2 Skarp kant

Inte godkänd

Kablage ligger mot skarp kant.

Väderbeständigt material

6.3 Väderbeständigt material

Inte godkänd

Använt material ej väderbeständigt. Buntband samt jordkabel behöver styrkas att de är UV-tåliga.

Godkända kontrollpunkter

32/36
AC kablage förläggningAC Kablage förläggningAnslutning av ledareAnslutning av växelriktareAvstånd närliggande objektBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC KontakterDC Max SpänningDC Max StrömDC Min SpänningDubbel matningEnkelisolerade ledareFastsäkring av produktFörskruvningGenomföringarHuvudsäkringIdentifieringInfästningJordning av chassiKabeldimensioneringKablagets böjradieLikspänningskomponenterPlaceringSkadat kablageStress på kontakterSäkringsdimensionTillgänglighetVäderskyddVäxelriktarens IP klassning

Ej tillgängligt vid besiktning

1/36
Strängdesign
