Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Täta tak Energi

Datum

3 januari 2023

Ort

Eslöv, Skåne Län
Dragavlastade
Infästning skena
Mittklämmor
92% godkända8% ej godkända

Om installationen

PanelerDENIM: U - M1
OptimerareFerroAmp: SSO 8kW
MontagesystemESDEC Lutande tegeltak
VäxelriktareFerroAmp: EnergyHub XL 21kVA Vägghängd
Täta tak Energi

Installerad av Täta tak Energi som har ett medelhögt snittbetyg på 9.0 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

DENIM: U - M1

Anmärkningar

2/11
Föremål Bakstycke

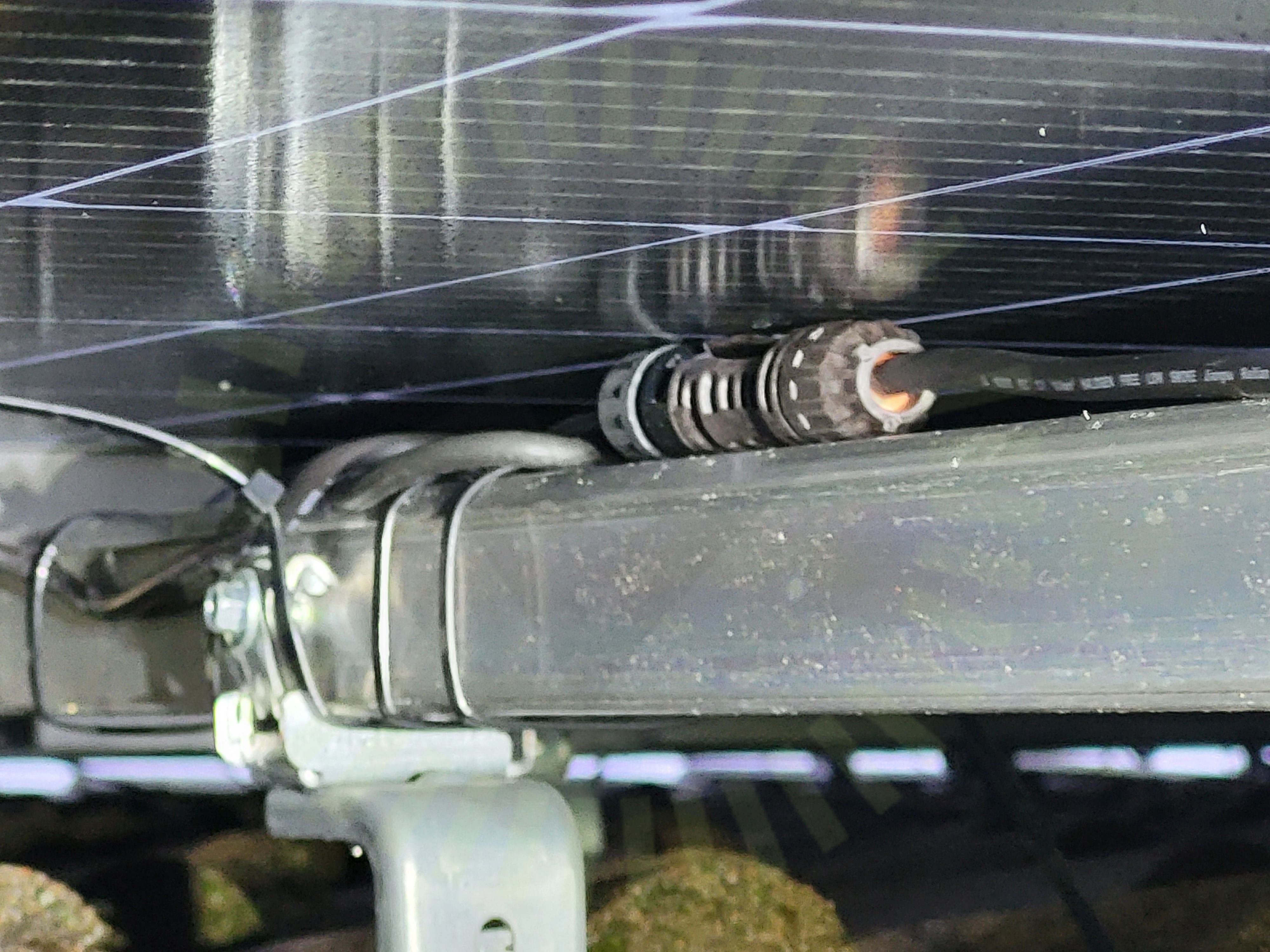

1.1 Föremål Bakstycke

Inte godkänd

Kontakter trycker på baksidan av panelerna.

Tillverkarens montageanvisningar
Dragavlastade

1.2 Dragavlastade

Inte godkänd

Kablarna är ej dragavlastade.

SS 436 40 00 (522.8.3)

Godkända kontrollpunkter

9/11
Fästens placeringFörbindelse av kontakterDräneringshålHöjdskillnadPanelramar separeradeSkadaSkadorSkuggaSträngförläggning

ESDEC Lutande tegeltak

Anmärkningar

4/26
Kabeluppfästning

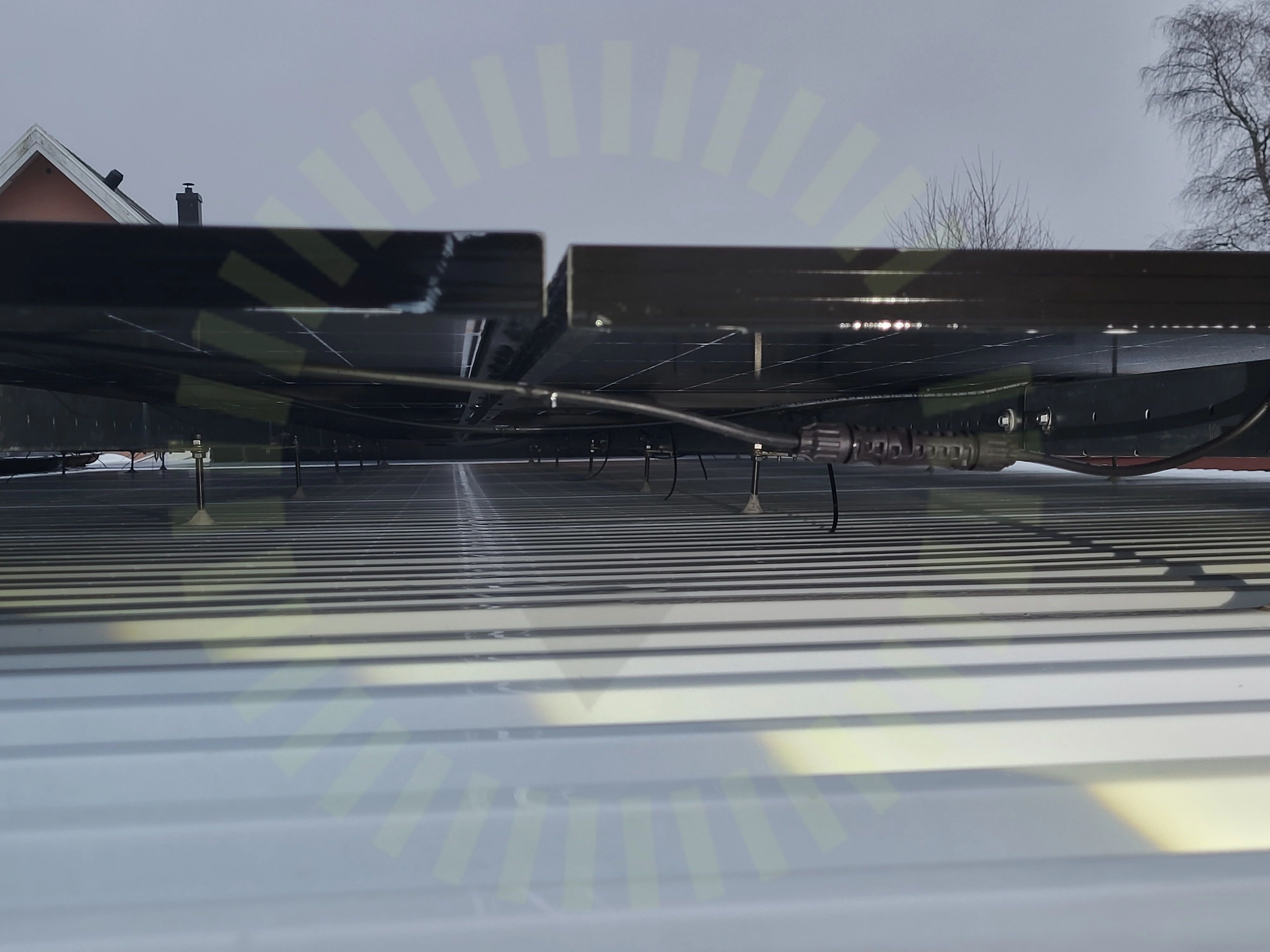

2.1 Kabeluppfästning

Rekommendation

Kabeluppfästning på uterum kan göras bättre.

SS 436 40 00 (712.521.101 och 522.8.4)
Infästning skena

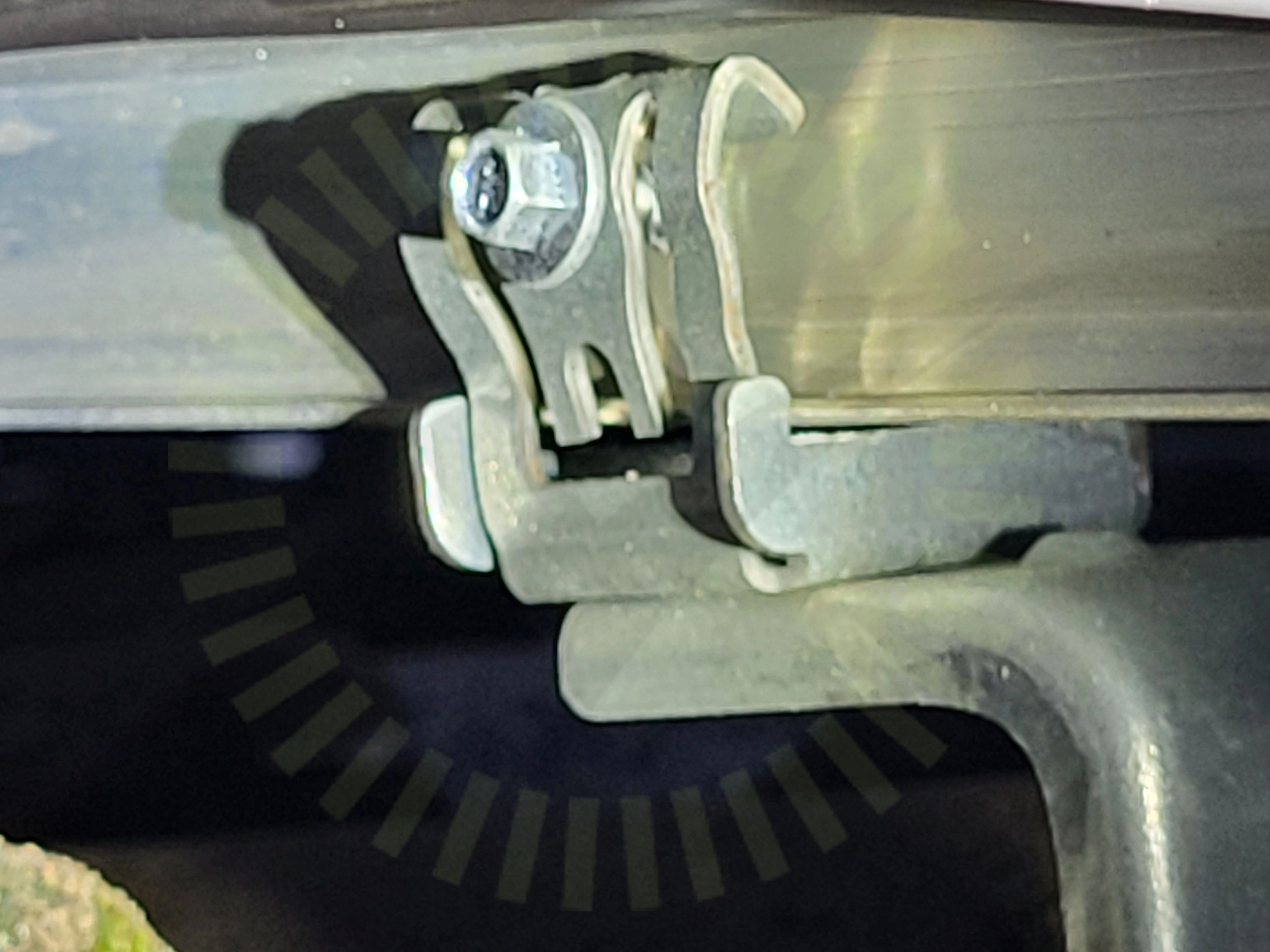

2.2 Infästning skena

Inte godkänd

Fästena är ej ordentligt monterade i skenan.

BRUKSANVISNING för MONTAGESYSTEM FÖR LUTANDE TAK MED TEGELPANNOR, Sid 10
Mittklämmor

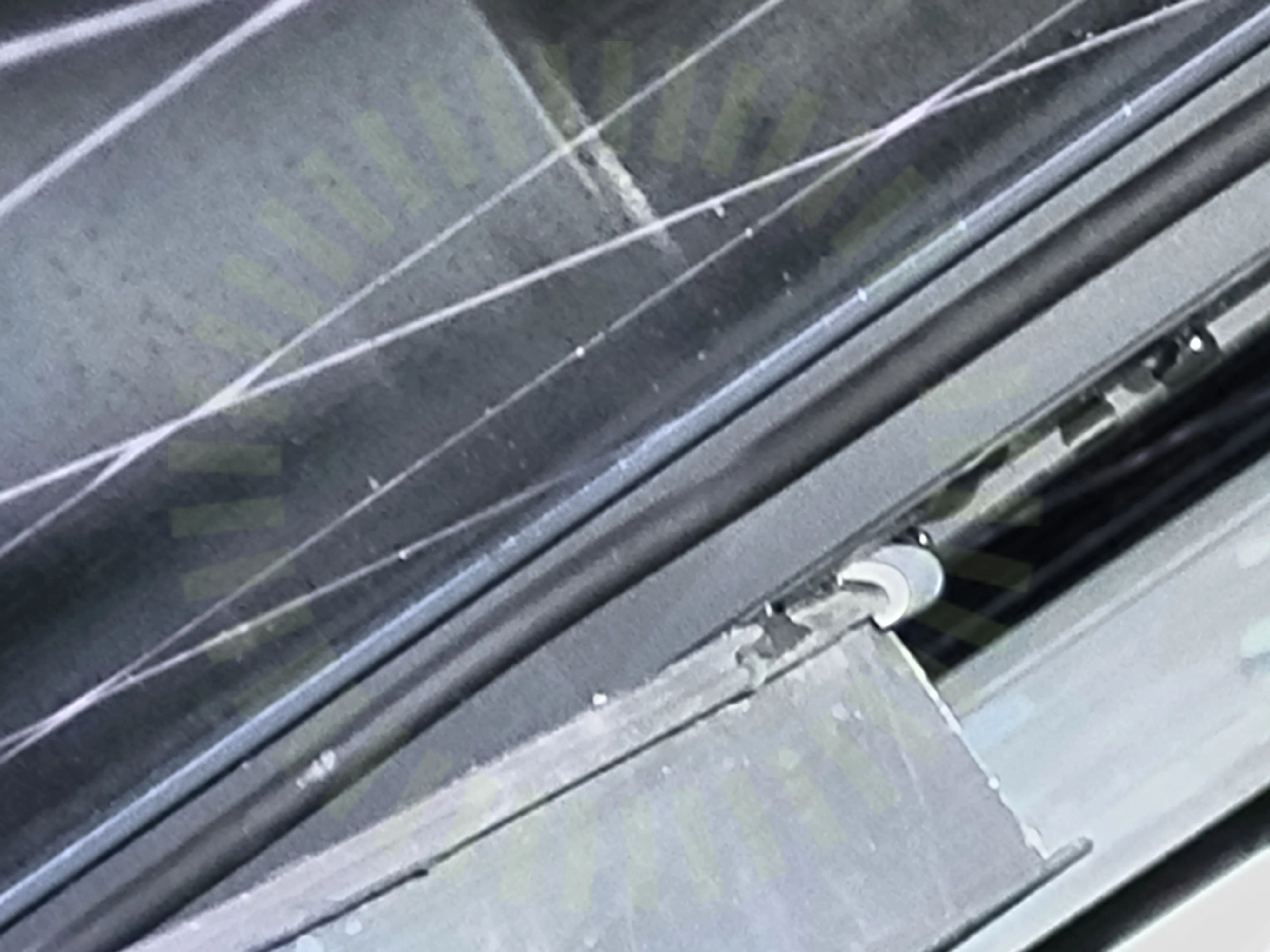

2.3 Mittklämmor

Inte godkänd

Mittfästena som sitter på dom liggande panelerna mot dom stående sitter inte korrekt i skenan under. Skenan är för kort.

Tillverkarens anvisningar

2.4 Säkerhetsavstånd

Inte godkänd

25cm uppfylls ej . Uppmätt mått 150mm.

Statement Esdec ClickFit EVO Tiled roof - minimum distance from roof ridge and gutter

Godkända kontrollpunkter

21/26
Anpassade takpannorAvstånd mellan takkrokarFrämmande materialFörstärkningsskruvKlämräckvidd för ställbart fästeMontering av takkrokarPanel storlekPanelens ramhöjdShimsSkadorSkarp kantSkarvning av skenaSkena överhängSkyddSnö- och VindlastberäkningTakkrok infästningTakkrokens orienteringTaklutningVäderbeständigt materialÄndfästenÄndklämmor

Ej tillgängligt vid besiktning

1/26
Takgenomföring

FerroAmp: EnergyHub XL 21kVA Vägghängd

Anmärkningar

1/29

3.1 Mätprotokoll DC

Inte godkänd

Mätprotokoll saknas.

ELSÄK-FS 2022:1 (6 §)

Godkända kontrollpunkter

28/29
UtrymmeAC BöjradieAC FörläggningAC GenomföringarAC kabel skarp kantAC Skador på kabelAnslutningArbetsbrytareDC FörläggningDC Genomföringar DC Kablage egenskaperDC Skador på kabelDC Yttre påverkanHuvudsäkringInformering av solcellerKabelLedare fastspändaMärkningPlacering: AvståndPlacering: InfästningPlacering: VinkelSträngschemaSäkringTillförlitligt fästVarning för backspänningVarning för likspänningVentilationVärmeutveckling

FerroAmp: SSO 8kW

Godkända kontrollpunkter

9/9
Direkt solljusDragavlastadeFastsäkring av produktKabelKontakterPlaceringSkadaVentileringVärmeutveckling
