Institutet för Solenergikvalitet

Besiktningsrapport

9.0
x

Installation genom

Arka Energy

Datum

17 maj 2023

Ort

Spånga, Stockholms län
Genomföringar
Kabeluppfästning
Klämmornas placering
91% godkända9% ej godkända

Om installationen

PanelerTrina: TSM-DE09R.05 405-425W
MontagesystemVan der Valk: ValkPitched - Clamp
VäxelriktareHuawei: SUN2000-(3-10KTL)-M1
Arka Energy

Installerad av Arka Energy som har ett medelhögt snittbetyg på 8.7 bland alla leverantörer som vi har besiktat hos.

Kontrollpunkter

Huawei: SUN2000-(3-10KTL)-M1

Anmärkningar

3/41

1.1 Avtal

Inte godkänd

Enligt avtal står det att det ska vara en 10 KW och 3KW växelriktare, är en 8 KW och 5 KW

Avtal
Genomföringar

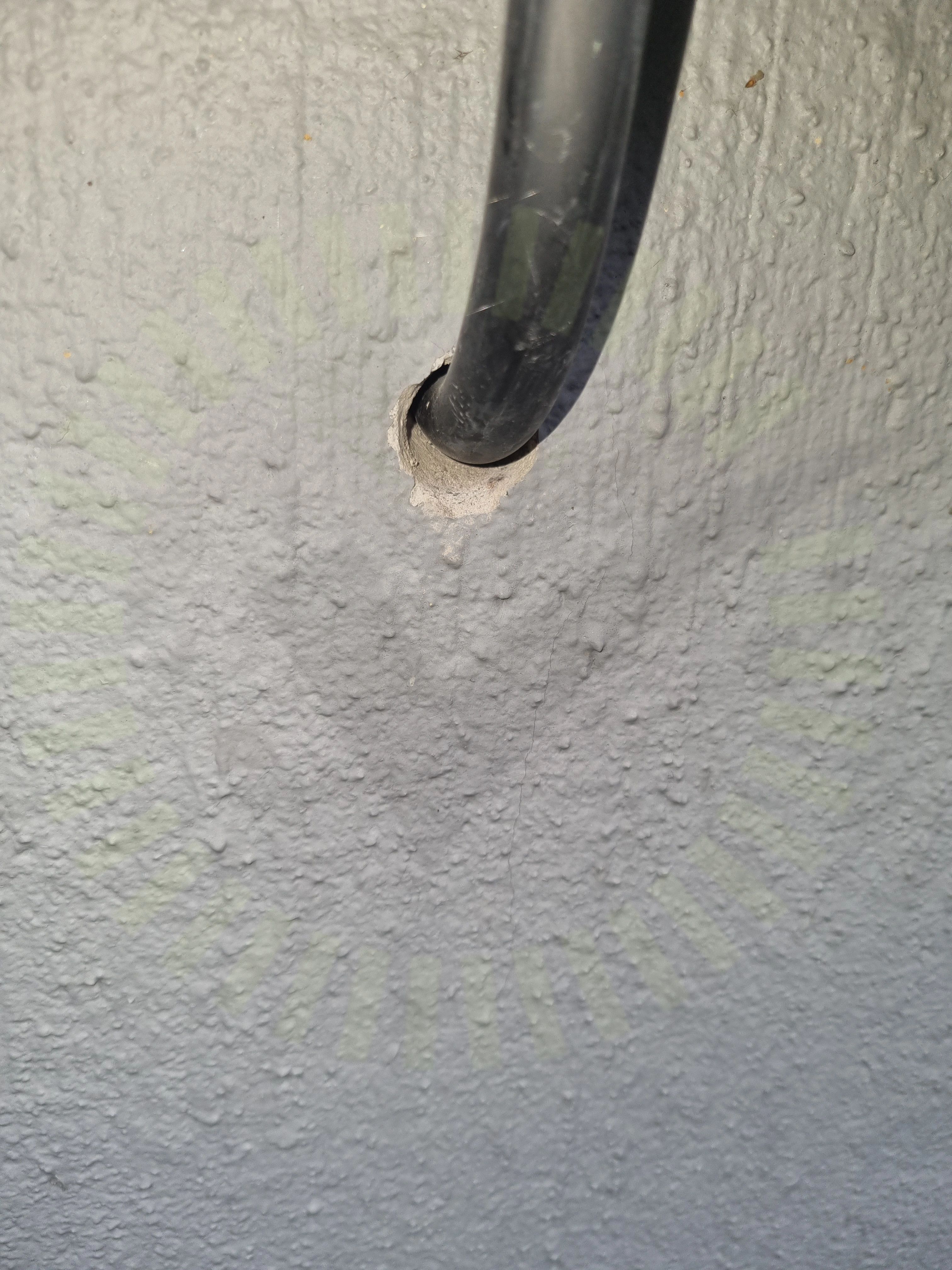

1.2 Genomföringar

Inte godkänd

Genomföring inte tätad. Ej tätad genomförning till källare där växelriktare sitter och genomförning till fasadskåp.

1.3 Varning för likspänning

Inte godkänd

Märkningen är inte utförd enligt gällande regler. Varning för likspänning saknas.

SS 436 40 00 (712.514.102) / (134.1.7) - ELSÄK-FS 2022:1 - 3 kap. § 6

Godkända kontrollpunkter

37/41
AC anslutning växelriktareAC BöjradieAC Kablage förläggningAC kablage skarp kantAvstånd närliggande objektAvstånd till havBakomliggande materialDC Kablage egenskaperDC Kablage förläggningDC Kablage skyddDC Kontakter anslutningDC Kontakter stressDC Max SpänningDC Max StrömDC Min SpänningFastsäkring av produktHuvudsäkringInformering av solcellerInfästningJordning av chassiKabeldimensioneringKontakterLedare FastspändaLikspänningskomponenterMissvisande varselmärkningMärkningMätprotokoll DCPlaceringSkadat kablageSträngdesignSträngschemaSäkringsdimensionSäkringsdimensionUppskalad ledareVarning för backspänningVentilationVäderbeständigt material

Ej tillgängligt vid besiktning

1/41
Tillförlitligt fäst

Trina: TSM-DE09R.05 405-425W

Anmärkningar

3/13
Förbindelse av kontakter

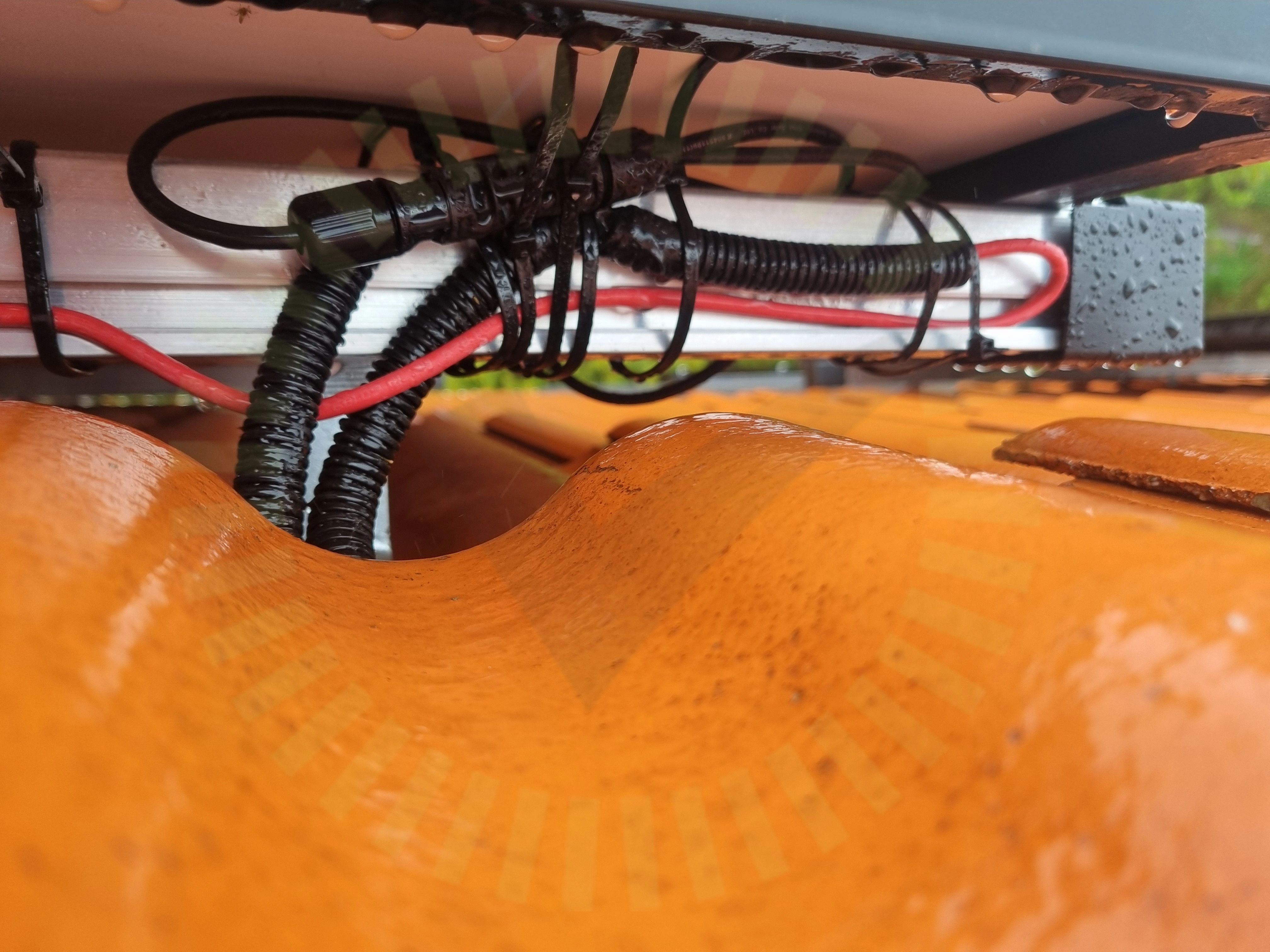

2.1 Förbindelse av kontakter

Inte godkänd

Kontakterna som har kopplats på panelerna är inte från samma tillverkare som de förmonterade samt att buntband får inte placeras över Stäublis kontakter.

Klämmornas placering

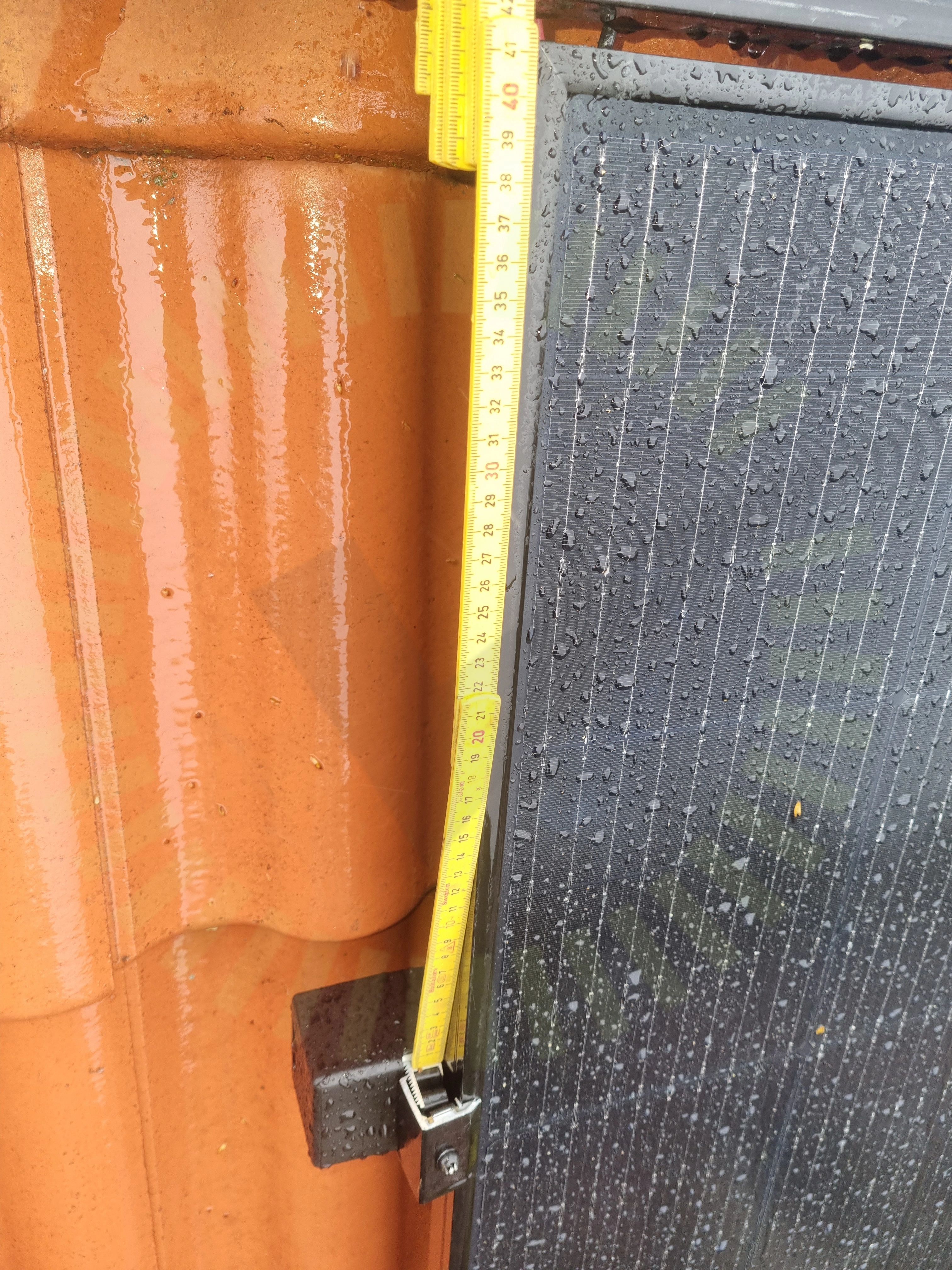

2.2 Klämmornas placering

Inte godkänd

Fästen är inte placerade inom tillverkarens angivna zon. Underlag för använd klämzon saknas.

TRINA SOLAR USER MANUAL vertex series modules, December 2022 sida 18 och 20.
Stress på kontakter

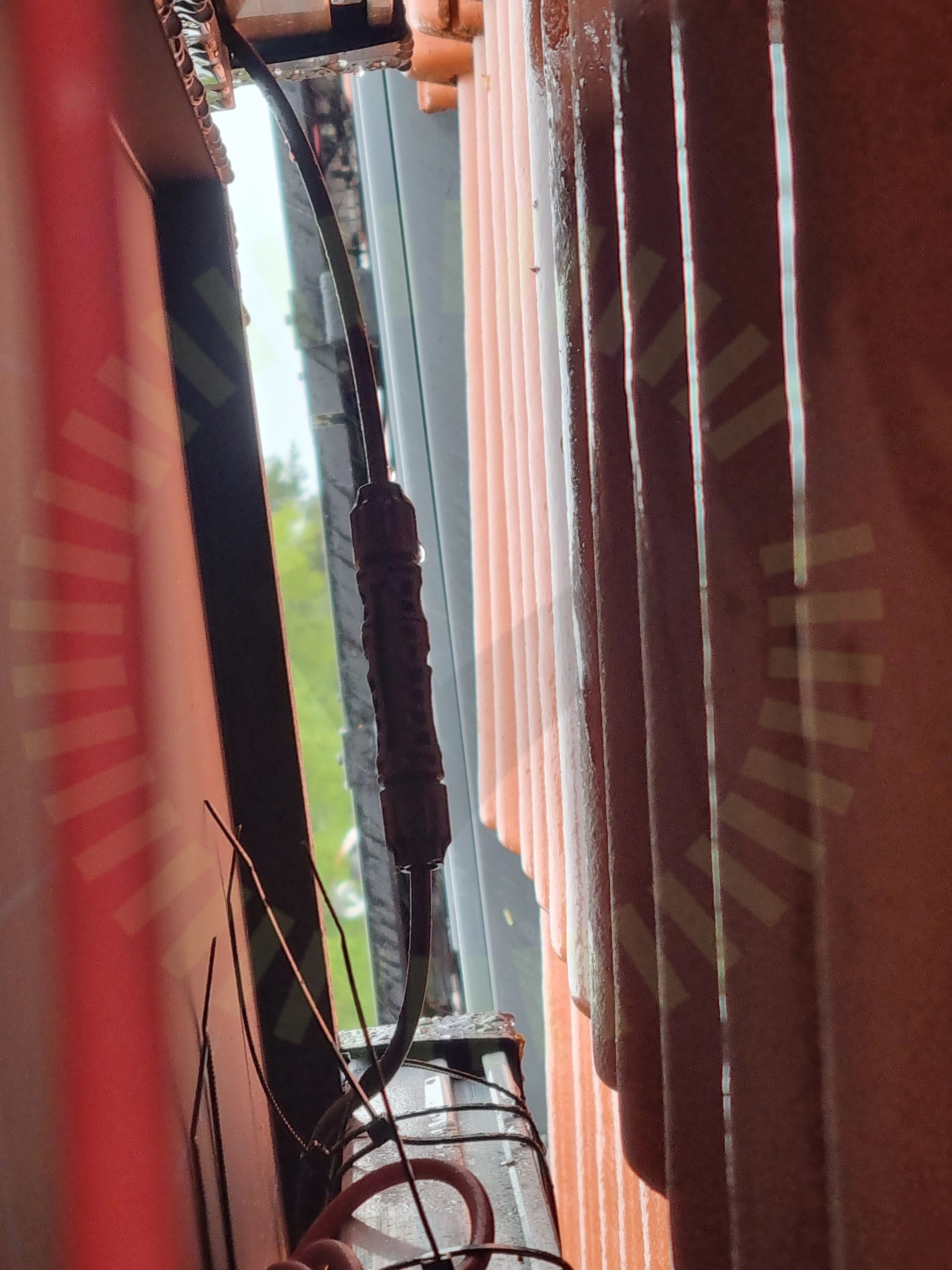

2.3 Stress på kontakter

Inte godkänd

Kontakter uppspända mellan skenor, kablage drar konstant i kontakterna.

Godkända kontrollpunkter

9/13
DräneringshålFöremål mot bakstyckeKlämmornas överlappningKopplingslådaPanelkablagets böjradiePanelramar separeradePunktbelastningSkuggaSpänningar i ram

Ej tillgängligt vid besiktning

1/13
Strängförläggning

Van der Valk: ValkPitched - Clamp

Anmärkningar

2/21
Avstånd panna

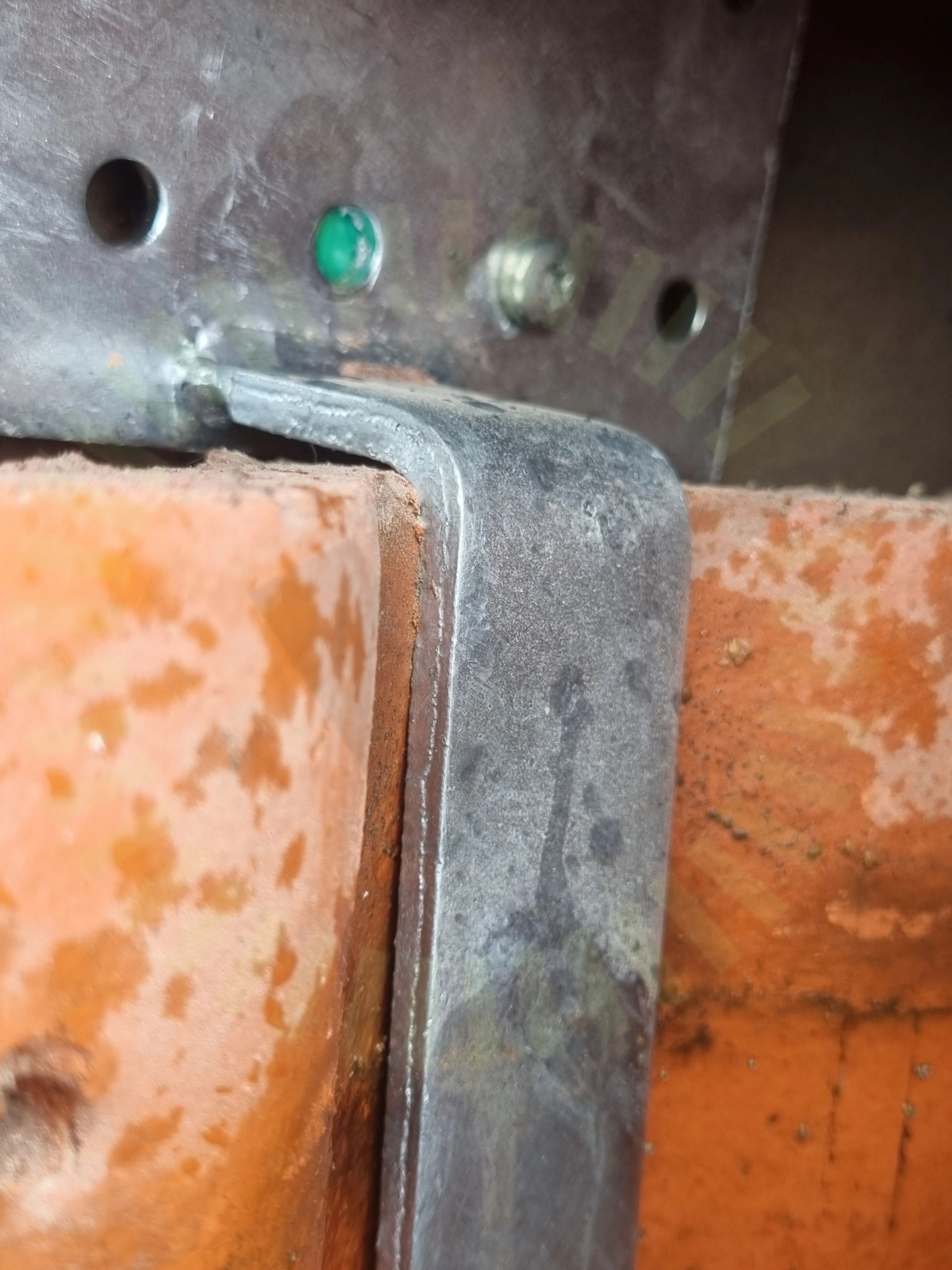

3.1 Avstånd panna

Inte godkänd

Om kroken ligger an eller är för nära den underliggande pannan riskerar den pannan att spricka.

Tillverkarens anvisningar
Kabeluppfästning

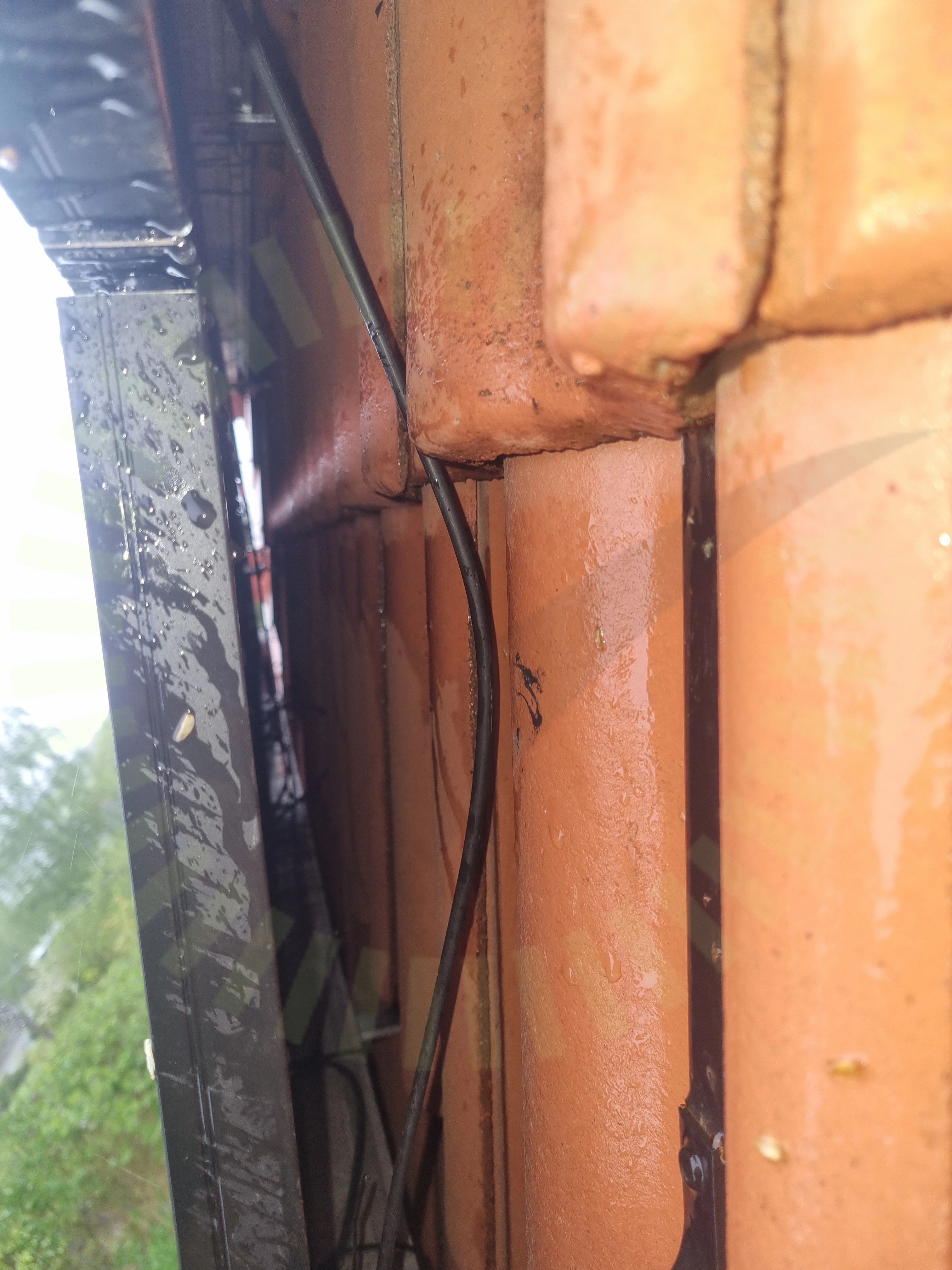

3.2 Kabeluppfästning

Inte godkänd

Kablage ligger på yttertaket.

SS 436 40 00 (712.521.101 och 522.8.4)

Godkända kontrollpunkter

18/21
DC kabel förläggningFrämmande materialFöremål mellan skena och panelramInfästning RåspontInfästning TakstolInfästningarnas CC måttKabeldragning mellan takytorMittklämmorPanelramens tjocklekPlaceringSkadorSkenornas infästningSkenornas skarvSkenornas överhängSlutfästeSnö- och VindlastberäkningTermisk brytpunktVäderbeständigt material

Ej tillgängligt vid besiktning

1/21
Takgenomföring
